¿Cómo calcular y medir el voltaje de rizo?

En el vasto y fascinante mundo de la electrónica, la calidad de la energía que alimenta nuestros circuitos es tan crucial como los componentes mismos. Uno de los parámetros más importantes a controlar, especialmente en las fuentes de alimentación de corriente continua (DC), es el voltaje de rizo. Este fenómeno, a menudo subestimado, puede ser la causa de un rendimiento deficiente e incluso de fallas catastróficas en dispositivos electrónicos sensibles. Comprender qué es el rizado, cómo se calcula y, fundamentalmente, cómo se mide con precisión, es una habilidad indispensable para cualquier entusiasta, estudiante o profesional de la electrónica.

El voltaje de rizo es una pequeña variación de voltaje AC superpuesta a una señal de voltaje DC, que es el resultado de la conversión de corriente alterna (AC) a corriente continua (DC) por parte de un rectificador y un filtro. Idealmente, una fuente de alimentación DC debería proporcionar un voltaje constante y suave, pero en la práctica, siempre existirá esta pequeña fluctuación. Estas variaciones se manifiestan como picos y valles en la forma de onda de salida, lo que indica que la conversión no es perfecta. Su presencia puede introducir ruido en el sistema, afectar la estabilidad de los componentes y reducir la vida útil de los dispositivos.

¿Qué es exactamente la tensión de rizado y por qué es importante?

Como ya se mencionó, la tensión de rizado, o voltaje de rizo, se define como la diferencia entre el voltaje máximo y el voltaje mínimo en la forma de onda de salida de una fuente de voltaje rectificada y filtrada. Una fuente de alimentación convierte la corriente alterna de la red eléctrica en corriente continua, que es lo que la mayoría de los dispositivos electrónicos requieren para funcionar. Sin embargo, después de la rectificación (el proceso de convertir AC a DC), la señal resultante no es una línea recta perfecta, sino una serie de pulsos. Para suavizar estos pulsos y acercarse a una DC pura, se utilizan filtros, comúnmente capacitores.

A pesar del filtrado, el capacitor se carga y descarga ligeramente con cada ciclo de la señal de AC, creando así estas fluctuaciones de voltaje. La magnitud del rizado es un indicador directo de la calidad de la fuente de alimentación. Un alto voltaje de rizo puede tener múltiples efectos perjudiciales:

• Ruido en circuitos sensibles: Componentes como amplificadores de audio, circuitos de radiofrecuencia (RF) y microcontroladores son extremadamente sensibles al ruido. El rizado puede introducir zumbidos audibles, distorsión de señales o errores en el procesamiento digital.
• Calentamiento y eficiencia: Las fluctuaciones de voltaje pueden causar un mayor consumo de corriente y, por ende, un aumento en el calor disipado por los componentes, lo que reduce la eficiencia general de la fuente de alimentación y de los circuitos conectados.
• Reducción de la vida útil: El estrés constante debido a las variaciones de voltaje puede degradar los componentes electrónicos con el tiempo, acortando su vida útil.
• Mal funcionamiento de dispositivos: En casos extremos, un rizado excesivo puede provocar que los dispositivos funcionen de manera errática, se reinicien inesperadamente o fallen por completo.

Por lo tanto, comprender y minimizar el voltaje de rizo es fundamental para garantizar la fiabilidad y el rendimiento óptimo de cualquier sistema electrónico.

Cálculo del Voltaje de Rizo: Una Aproximación Práctica

Aunque el voltaje de rizo se mide con mayor precisión con un osciloscopio, es posible estimarlo mediante cálculos, especialmente en el diseño de fuentes de alimentación simples con filtros capacitivos. La fórmula más comúnmente utilizada para una fuente de alimentación de onda completa con un filtro de capacitor es una aproximación, asumiendo que el capacitor se descarga linealmente durante el ciclo en que el diodo no conduce.

La fórmula para el voltaje de rizo pico a pico (V_r(pp)) es:

V_r(pp) ≈ I_carga / (2 * f * C)

Donde:

• I_carga es la corriente de carga máxima que la fuente de alimentación debe suministrar, medida en Amperios (A).
• f es la frecuencia de la línea de CA de entrada (por ejemplo, 50 Hz o 60 Hz). En el caso de un rectificador de onda completa, la frecuencia de rizo es el doble de la frecuencia de la línea, es decir, 2 * f. Si fuera un rectificador de media onda, simplemente sería f.
• C es la capacitancia del capacitor de filtro, medida en Faradios (F).

Ejemplo de Cálculo:

Supongamos que tenemos una fuente de alimentación rectificadora de onda completa que opera con una frecuencia de línea de 60 Hz, suministra una corriente de carga máxima de 0.5 Amperios, y utiliza un capacitor de filtro de 2200 microfaradios (2200 µF = 2200 x 10^-6 F).

V_r(pp) ≈ 0.5 A / (2 * 60 Hz * 2200 x 10^-6 F)

V_r(pp) ≈ 0.5 A / (120 Hz * 0.0022 F)

V_r(pp) ≈ 0.5 A / 0.264

V_r(pp) ≈ 1.89 Voltios

Este cálculo nos da una estimación del voltaje de rizo pico a pico. Es importante recordar que esta es una aproximación y que factores como la resistencia en serie equivalente (ESR) del capacitor, la resistencia del transformador y la caída de voltaje en los diodos pueden afectar el rizado real.

Factores que Influyen en el Voltaje de Rizo

Varios factores pueden afectar la magnitud del voltaje de rizo en una fuente de alimentación. Conocerlos es clave para diseñar o mejorar un circuito:

• Capacitancia del Filtro (C): Es el factor más directo. Un capacitor de mayor capacidad almacenará más energía y se descargará más lentamente, lo que resultará en un menor voltaje de rizo. Por eso, en muchas fuentes de alimentación, se ven capacitores electrolíticos de gran tamaño.
• Corriente de Carga (I_carga): Cuanto mayor sea la corriente demandada por la carga, más rápido se descargará el capacitor entre los picos de voltaje rectificados, lo que se traduce en un mayor rizado.
• Frecuencia de la Línea (f): Una frecuencia de línea más alta (o una frecuencia de rizo resultante más alta en el caso de rectificadores de onda completa) significa que el capacitor tiene menos tiempo para descargarse entre los pulsos de voltaje, lo que reduce el rizado. Por esta razón, las fuentes de alimentación conmutadas (SMPS) que operan a frecuencias mucho más altas (decenas o cientos de kHz) pueden usar capacitores de filtro mucho más pequeños.
• Tipo de Rectificador: Los rectificadores de onda completa producen una frecuencia de rizo el doble de la frecuencia de la línea, lo que generalmente resulta en un rizado menor en comparación con los rectificadores de media onda para la misma capacitancia y corriente de carga.

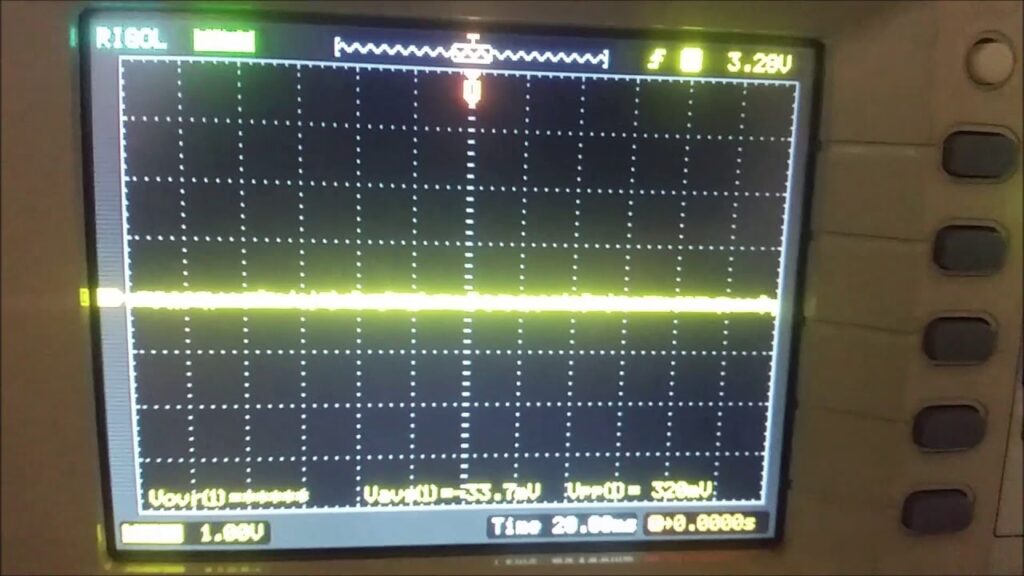

Medición del Voltaje de Rizo con un Osciloscopio

La medición del voltaje de rizo con un osciloscopio es el método más preciso y revelador, ya que permite visualizar la forma de onda del rizado y no solo su valor pico a pico. Es una técnica sencilla pero requiere una configuración adecuada del equipo para obtener lecturas fiables.

Pasos para medir el voltaje de rizo con un osciloscopio:

1. Conexión Segura: Asegúrate de que tanto la fuente de alimentación bajo prueba como el osciloscopio estén correctamente conectados a tierra. Utiliza una sonda de osciloscopio de buena calidad (generalmente una sonda 10x para reducir la carga en el circuito y mejorar la precisión). Conecta el clip de tierra de la sonda al punto de tierra de la fuente de alimentación y la punta de la sonda a la salida positiva de la fuente.

2. Configuración del Acoplamiento (AC Coupling): Este es un paso crítico. La salida de una fuente de alimentación DC tiene un componente de voltaje DC grande (por ejemplo, 12V, 5V) con un rizado AC pequeño superpuesto. Si usas el acoplamiento DC (DC Coupling) en el osciloscopio, verás la señal DC completa, y el rizado será apenas perceptible en la pantalla. Para ver y medir el rizado, debes seleccionar el acoplamiento AC (AC Coupling). Esto bloquea el componente DC y te permite amplificar la pequeña señal AC de rizo para una visualización clara.

3. Ajuste de la Escala Vertical (Volts/Div): Una vez en acoplamiento AC, ajusta la perilla de Volts/Div (voltios por división vertical) para que la forma de onda del rizo ocupe una buena porción de la pantalla, idealmente entre 2 y 6 divisiones verticales. Esto te permitirá leer los picos y valles con mayor precisión. El voltaje de rizo suele ser de milivoltios o unos pocos voltios, por lo que probablemente necesitarás una escala de mV/div.

4. Ajuste de la Escala Horizontal (Time/Div): Ajusta la perilla de Time/Div (tiempo por división horizontal) para ver al menos uno o dos ciclos completos de la forma de onda del rizo. Para una fuente de 60 Hz, el rizado de onda completa será de 120 Hz, lo que significa un período de aproximadamente 8.33 ms. Una escala de Time/Div de 2 ms/div o 5 ms/div debería funcionar bien.

5. Ajuste del Disparo (Trigger): Configura el disparo (trigger) en el modo automático o normal, y ajusta el nivel de disparo para que el osciloscopio pueda estabilizar la forma de onda en la pantalla. Esto es crucial para obtener una imagen estática y fácil de medir.

6. Medición del Rizado: Una vez que la forma de onda del rizo esté estable en la pantalla:

• Cuenta el número de divisiones verticales que ocupa la forma de onda desde su pico más alto hasta su valle más bajo.
• Multiplica este número por el valor de la escala de Volts/Div que seleccionaste.

Por ejemplo, si la onda ocupa 4.5 divisiones verticales y tu escala es de 50 mV/div, el voltaje de rizo pico a pico será 4.5 divisiones * 50 mV/div = 225 mV_pp.

Muchos osciloscopios digitales modernos tienen funciones de medición automática (como Vpp o Medidas) que pueden mostrar directamente el valor pico a pico del rizado, simplificando el proceso.

Métodos para Reducir el Voltaje de Rizo

Reducir el voltaje de rizo es un objetivo primordial en el diseño de fuentes de alimentación de calidad. Aquí se detallan las estrategias más efectivas:

• Aumentar la Capacitancia del Filtro: Como se vio en la fórmula, aumentar el valor del capacitor de filtro es la forma más directa de reducir el rizado. Sin embargo, capacitores muy grandes pueden ser voluminosos y costosos, y pueden causar grandes corrientes de irrupción al encender la fuente.
• Uso de Filtros LC (Inductor-Capacitor): Añadir un inductor en serie con la carga después del capacitor inicial crea un filtro LC. Los inductores se oponen a los cambios en la corriente, lo que ayuda a suavizar aún más la señal y a reducir el rizado de manera más efectiva que un capacitor solo, especialmente para corrientes elevadas.
• Reguladores de Voltaje Lineales: Un regulador de voltaje lineal (como la serie 78xx o un LDO - Low Dropout Regulator) es una solución excelente para reducir drásticamente el rizado. Estos dispositivos toman el voltaje de entrada (que aún puede tener rizado) y lo regulan a un voltaje de salida fijo y mucho más limpio. Operan en su región lineal, disipando el exceso de energía como calor, lo que los hace ideales para aplicaciones donde la eficiencia no es la máxima prioridad, pero la calidad del voltaje sí lo es.
• Reguladores de Voltaje Conmutados (SMPS): Las fuentes de alimentación conmutadas son más complejas, pero extremadamente eficientes y pueden producir voltajes de salida muy limpios. Operan a altas frecuencias, lo que permite el uso de componentes de filtro mucho más pequeños. Aunque generan su propio tipo de ruido (ruido de conmutación), este es de alta frecuencia y a menudo más fácil de filtrar que el rizado de baja frecuencia.
• Filtrado Adicional: Para aplicaciones muy sensibles, se pueden añadir filtros RC (Resistor-Capacitor) o filtros de ferrita en etapas posteriores del circuito para eliminar cualquier traza de rizado restante o ruido de alta frecuencia.

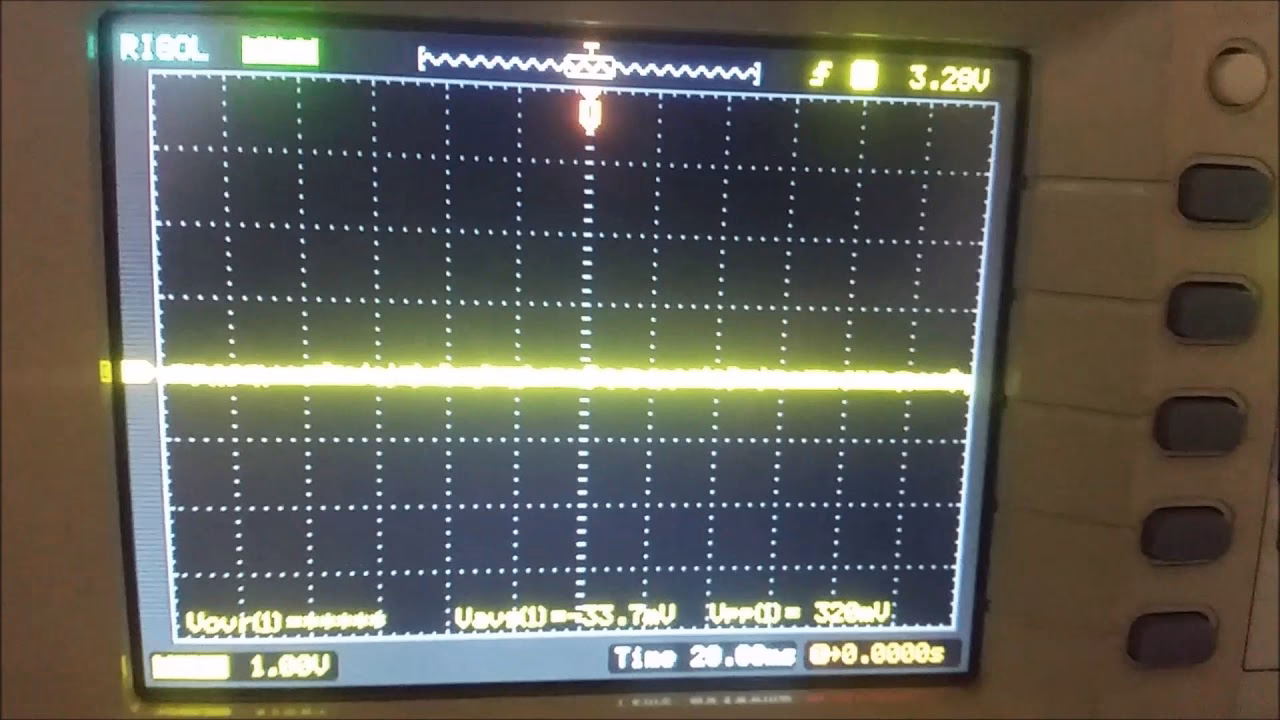

Rizado en Alternadores y Generadores

Aunque el concepto de rizado se asocia más comúnmente con las fuentes de alimentación DC derivadas de la AC de la red, los alternadores y generadores también pueden producir una forma de rizado o fluctuación en su salida. En un alternador de un vehículo, por ejemplo, la tensión nominal de salida es de 12V o 24V DC, pero esta no es perfectamente constante. El rizado en un alternador es el resultado de la conmutación de los diodos rectificadores internos y la interacción con la carga eléctrica del vehículo. Una forma de onda de rizado excesiva en un alternador puede indicar problemas con los diodos rectificadores (un diodo defectuoso en el puente rectificador) o con el regulador de voltaje. La medición se realiza de manera similar con un osciloscopio, conectándolo a la salida del alternador o a la batería del vehículo, y utilizando el acoplamiento AC para aislar el componente de rizo de la tensión DC principal.

Tabla Comparativa de Métodos de Reducción de Rizado

Para visualizar mejor las opciones de filtrado, aquí una tabla comparativa:

Preguntas Frecuentes sobre el Voltaje de Rizo

¿Cuál es un nivel aceptable de voltaje de rizo?

El nivel aceptable de rizado depende en gran medida de la aplicación. Para circuitos digitales sensibles (como microcontroladores), se busca que el rizado sea inferior al 1% del voltaje de salida. Para circuitos de audio, un rizado muy bajo (del orden de milivoltios o menos) es crucial para evitar ruidos. En aplicaciones de potencia donde la precisión no es tan crítica (por ejemplo, cargar baterías), un 5% o incluso 10% podría ser aceptable.

¿Por qué es importante usar el acoplamiento AC en el osciloscopio?

El acoplamiento AC (Alternating Current) en un osciloscopio es fundamental para medir el rizado porque bloquea el gran componente de voltaje DC de la fuente de alimentación. Esto permite que el osciloscopio amplifique la pequeña señal AC de rizo para que sea claramente visible en la pantalla, sin que la señal DC la sature. Si se usara acoplamiento DC, el rizado sería una pequeña variación apenas visible sobre la línea de voltaje DC principal, haciendo muy difícil su medición precisa.

¿Cómo afecta la frecuencia al rizado?

En una fuente de alimentación rectificada y filtrada con capacitor, una mayor frecuencia de rizo (ya sea por una mayor frecuencia de línea o por ser de onda completa) permite que el capacitor se descargue por un período de tiempo más corto entre los picos de voltaje. Esto significa que la caída de voltaje del capacitor será menor, resultando en un menor voltaje de rizo. Por eso, las fuentes conmutadas, que operan a frecuencias muy altas, pueden lograr rizos muy bajos con capacitores de menor tamaño.

¿El voltaje de rizo es lo mismo que el ruido eléctrico?

El voltaje de rizo es un tipo específico de ruido eléctrico. Se refiere a las fluctuaciones de baja frecuencia que quedan después de la rectificación de AC a DC. Sin embargo, el ruido eléctrico es un término más amplio que incluye otras formas de interferencia, como el ruido de alta frecuencia generado por la conmutación en fuentes SMPS, la interferencia electromagnética (EMI) o la interferencia de radiofrecuencia (RFI), y el ruido térmico de los componentes. El rizado es una de las principales fuentes de ruido en las fuentes de alimentación lineales.

Conclusión

El voltaje de rizo es un indicador crítico de la calidad de una fuente de alimentación DC y su impacto en el rendimiento de los circuitos electrónicos no debe subestimarse. Ya sea mediante cálculos aproximados para el diseño preliminar o, más importantemente, a través de la medición precisa con un osciloscopio, la capacidad de identificar y cuantificar el rizado es una habilidad invaluable. Dominar las técnicas para reducirlo, ya sea aumentando la capacitancia, utilizando filtros LC o incorporando reguladores de voltaje, asegura que nuestros dispositivos funcionen de manera óptima y fiable. Comprender y gestionar el rizado es un paso esencial hacia la construcción de sistemas electrónicos robustos y de alto rendimiento.
