Determinación de Reacciones en Vigas Continuas

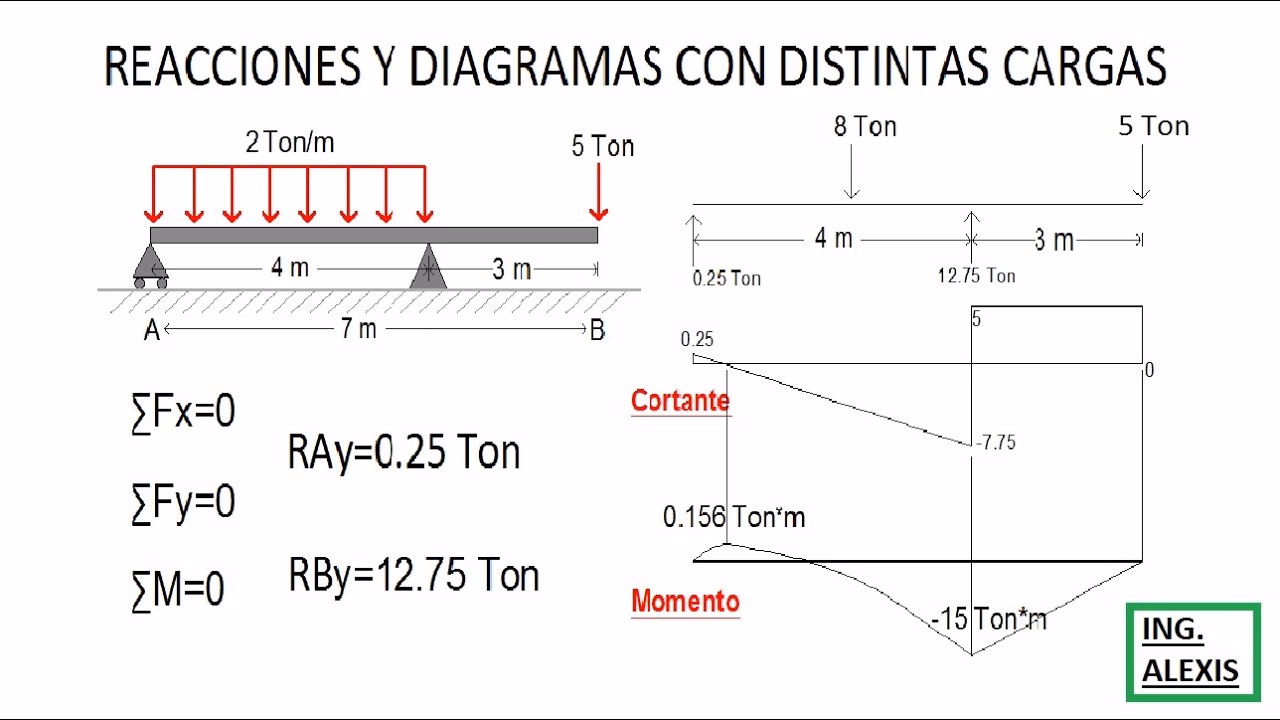

Las vigas son elementos estructurales fundamentales en cualquier construcción, desde un pequeño puente hasta un rascacielos imponente. Sin embargo, no todas las vigas son iguales. Algunas se apoyan simplemente en dos puntos, mientras que otras, conocidas como vigas continuas, se extienden sobre múltiples apoyos. Este diseño, aunque eficiente en la distribución de cargas y la reducción de deflexiones, introduce una complejidad inherente: son estáticamente indeterminadas. Esto significa que las ecuaciones básicas de la estática no son suficientes para determinar todas las fuerzas de reacción en sus apoyos. Entonces, ¿qué se utiliza para desentrañar las fuerzas ocultas que actúan sobre estas complejas estructuras?

La indeterminación estática surge cuando el número de incógnitas (reacciones en los apoyos) supera el número de ecuaciones de equilibrio disponibles (sumatoria de fuerzas en X, sumatoria de fuerzas en Y, y sumatoria de momentos). Para una viga continua, que por definición tiene más de dos apoyos, esta situación es la norma. Las reacciones en los apoyos de una viga continua no pueden obtenerse únicamente con las ecuaciones de equilibrio estático. Es aquí donde la ingeniería estructural y las matemáticas avanzadas entran en juego, proporcionando herramientas y métodos específicos para resolver este desafío.

El Teorema de los Tres Momentos: La Clave para la Solución

Para abordar la complejidad de las vigas continuas, uno de los métodos más clásicos y fundamentales es el conocido como el Teorema de los Tres Momentos. Este teorema permite determinar los momentos flectores en los apoyos intermedios de una viga continua, que son las incógnitas adicionales necesarias para resolver el sistema. La lógica detrás de este teorema es ingeniosa: para el cálculo de las reacciones en los apoyos, cada tramo de la viga (entre dos apoyos consecutivos) se considera como una viga independiente. La acción de la parte adyacente se sustituye por un momento en el apoyo común entre las secciones.

Históricamente, el Teorema de los Tres Momentos fue formulado por Émile Clapeyron en el siglo XIX, y ha sido una piedra angular en el análisis de estructuras durante décadas. Su poder reside en que transforma un problema de múltiples incógnitas interconectadas en un sistema de ecuaciones lineales que puede ser resuelto. La ecuación principal del teorema relaciona los momentos en tres apoyos consecutivos de la viga, junto con las cargas aplicadas en los tramos entre ellos. Esta interdependencia es crucial, ya que un cambio en la carga o en las propiedades de un tramo afectará a los momentos en los apoyos adyacentes.

La formulación general del Teorema de los Tres Momentos para dos secciones consecutivas (por ejemplo, la sección 1 entre los apoyos 0 y 1, y la sección 2 entre los apoyos 1 y 2) es la siguiente:

M0L1 + 2M1(L1 + L2) + M2L2 = -6(Ω1a1/L1 + Ω2a2/L2)

Donde:

• M0, M1, M2 son los momentos flectores en los apoyos 0, 1 y 2 respectivamente.
• L1 es la longitud de la sección 1 (entre M₀ y M₁).
• L2 es la longitud de la sección 2 (entre M₁ y M₂).
• Ω1 es el área del diagrama de momentos de la sección 1, asumiendo que es una viga simplemente apoyada con las cargas actuantes.
• a1 es la coordenada del centro de gravedad de Ω1, medida desde el apoyo izquierdo de la sección 1.
• Ω2 es el área del diagrama de momentos de la sección 2, asumiendo que es una viga simplemente apoyada con las cargas actuantes.
• a2 es la coordenada del centro de gravedad de Ω2, medida desde el apoyo derecho de la sección 2.

Esta ecuación se aplica repetidamente para cada conjunto de tres apoyos consecutivos a lo largo de la viga, generando un sistema de ecuaciones lineales que, al ser resuelto, proporciona los valores de los momentos en los apoyos intermedios. Una vez conocidos estos momentos, las reacciones en los apoyos pueden determinarse utilizando las ecuaciones de equilibrio estático para cada tramo.

Grado de Indeterminación y Tipos de Apoyos

El grado de indeterminación estática de una viga continua depende directamente de la cantidad y el tipo de sus apoyos. Comprender esto es crucial para saber cuántas incógnitas adicionales se deben resolver.

• Viga con un extremo empotrado y 'n' apoyos de rodillo: Una viga que tiene un extremo fijo (empotrado, que restringe rotación y traslación) y 'n' apoyos de rodillo (que solo restringen traslación vertical) es 'n' veces estáticamente indeterminada. Cada apoyo de rodillo adicional introduce una incógnita de reacción vertical, y el empotramiento introduce un momento y dos reacciones. Sin embargo, el problema se simplifica al considerar los momentos intermedios como las incógnitas clave.

• Viga con ambos extremos empotrados: Si ambos extremos de la viga están empotrados, entonces el grado de indeterminación es igual al número de apoyos. Esto se debe a que cada empotramiento introduce un momento de restricción adicional que debe ser calculado.

• Viga con voladizo (consola): Un caso especial es cuando la viga tiene un voladizo o consola. El momento en un apoyo de rodillo adyacente a un voladizo es igual al momento generado por la carga aplicada en el voladizo. Este momento se puede calcular directamente y se incorpora como un valor conocido en las ecuaciones del Teorema de los Tres Momentos.

En el caso de una viga con un extremo libre (voladizo) y el primer apoyo, se puede considerar una "sección artificial" o un apoyo ficticio donde el momento es cero. Por ejemplo, en la primera ecuación del Teorema de los Tres Momentos, si el primer apoyo es un extremo simple o libre, se puede considerar un momento cero (M=0) en un punto ficticio anterior, simplificando la ecuación a 2M0L + M1L = 0 si no hay carga activa en esa "sección".

La Importancia de la Rigidez Geométrica y Límites de Tensión

Más allá de determinar las reacciones y los momentos, el diseño de una viga continua implica asegurar que la estructura sea segura y cumpla con los límites de resistencia del material. Para ello, es fundamental considerar la rigidez geométrica de la viga y los límites de tensión del material.

La rigidez geométrica, a menudo denotada como R o Rcr (rigidez crítica), es una medida de la capacidad de la viga para resistir la deformación bajo carga sin pandear o colapsar. Se relaciona con el momento flector (M), el módulo de elasticidad del material (E) y la constante de sección (C_s), o más comúnmente con el momento de inercia (I). La ecuación para determinar la rigidez geométrica crítica es Rcr = M / (E * Cs). Un valor de rigidez crítica bajo indica que la viga es más susceptible a la inestabilidad. Un concepto relacionado y crucial es el momento de inercia crítico (Icr), que representa la distribución del área de la sección transversal de la viga con respecto a su eje neutro, influyendo directamente en su capacidad para resistir la flexión.

Además de la rigidez, es imperativo que la tensión máxima (σmax) que experimenta la viga bajo carga sea menor que los límites específicos del material y de la viga. Estos límites son:

• σmax < σcr: Donde σcr es la tensión crítica de pandeo. Si la tensión máxima supera este valor, la viga podría pandearse (perder estabilidad) antes de que el material alcance su límite de fluencia.
• σmax < σy: Donde σy es el límite de fluencia del material. Si la tensión máxima excede este límite, el material comenzaría a deformarse permanentemente (fluir), lo que llevaría a un fallo estructural si la carga continúa aumentando.

Asegurar que estas condiciones se cumplan es un pilar fundamental de la seguridad estructural. Los cálculos de rigidez y tensión son parte integral del proceso de diseño, garantizando que la viga no solo soporte las cargas, sino que lo haga de manera segura y sin deformaciones excesivas o fallas catastróficas.

Aplicación Práctica: Un Vistazo al Proceso de Cálculo

Para ilustrar cómo se aplica el Teorema de los Tres Momentos, consideremos un ejemplo simplificado, similar al que un ingeniero podría abordar. El proceso implica establecer un sistema de ecuaciones y resolverlo.

Supongamos una viga continua con múltiples tramos. Primero, se establecen las ecuaciones para cada conjunto de tres apoyos consecutivos. Si hay un apoyo inicial simple o un voladizo, se puede usar una "sección artificial" o un momento conocido:

• Primera Ecuación (Sección Artificial y Sección 1): A menudo, la primera ecuación del teorema de los tres momentos involucra una sección artificial (o un apoyo simple extremo) donde el momento se asume como cero (M=0). Por ejemplo, si el extremo izquierdo es un apoyo simple y la primera sección es la Sección 1, la ecuación podría ser 2M0L + M1L = 0, donde M0 es el momento en el apoyo inicial (cero para un apoyo simple) y esta suma es igual a cero porque la sección no tiene carga activa en el contexto de la ecuación de momentos. Esto ayuda a simplificar el sistema.

• Segunda Ecuación (Secciones 1 y 2): Esta ecuación relaciona los momentos en los apoyos 0, 1 y 2. Utilizando la fórmula general, se sustituyen los valores de longitud (L₁, L₂) y los términos de carga (Ω₁a₁/L₁ y Ω₂a₂/L₂). Estos términos de carga representan el efecto de las cargas distribuidas o puntuales en cada tramo como si fueran vigas simplemente apoyadas.

  Por ejemplo, si M2 es un momento conocido (por ejemplo, debido a un voladizo con una carga P a una distancia L₃, de modo que M2 = -PL3), y las longitudes de los tramos son L1 = L2 = 50 pulgadas y L3 = 25 pulgadas. Las coordenadas de los centros de gravedad de los diagramas de momentos (a' y a'') para cargas específicas también se usarían. Después de sustituciones y simplificaciones, se obtiene una ecuación que relaciona los momentos desconocidos. Por ejemplo, una ecuación podría ser 72M1 + 2500 = -6PL * L/4 * a' + a''/L = 1/4PL - 2500. Al resolver este sistema, se pueden encontrar valores como M1 = 5,000 lb-in y un momento máximo de Mmax = 5,000 lb-in.

Una vez que los momentos en los apoyos son determinados, se procede a calcular la rigidez crítica y las tensiones. Por ejemplo, con M = 5,000 lb-in, el módulo de elasticidad E y la constante de sección Cs, se puede calcular la rigidez crítica Rcr = 0.0065 in3. A partir de esto, se pueden derivar otras propiedades de la sección como el momento de inercia crítico (Icr = 0.325 in4), la profundidad crítica (dcr = 1.6 in), el módulo de sección (Scr = 0.41 in3), y finalmente la tensión crítica (σcr = 12,145 psi). Es vital verificar que σcr < σy, donde σy es el límite de fluencia del material, para asegurar que la viga no fallará por pandeo antes de fluir.

Más Allá de la Teoría Lineal: Deformaciones y Elasticidad

Si bien el Teorema de los Tres Momentos y los cálculos de rigidez son fundamentales, es importante reconocer sus limitaciones, especialmente cuando se trata de analizar la deformación y la rigidez geométrica con precisión. La rigidez geométrica real de las secciones de una viga continua y las fuerzas elásticas distribuidas en estas secciones pueden obtenerse midiendo las deflexiones de las secciones individuales en la práctica. Sin embargo, el análisis de la deformación y la rigidez geométrica, especialmente bajo cargas elevadas o condiciones complejas, no puede realizarse de manera precisa dentro de los marcos de la teoría lineal de la elasticidad. La teoría lineal asume que las deformaciones son pequeñas y que el material se comporta elásticamente (recupera su forma original al retirar la carga).

Cuando las cargas son significativas o las deformaciones se vuelven considerables, los efectos de segundo orden (como el efecto P-delta, donde la carga axial interactúa con la deflexión lateral para aumentar los momentos) y el comportamiento no lineal del material (más allá del límite elástico) se vuelven relevantes. En tales casos, un análisis preciso solo puede realizarse dentro del sistema de ecuaciones de la teoría no lineal de la elasticidad. Esta teoría es mucho más compleja y a menudo requiere el uso de métodos numéricos, como el análisis por elementos finitos, para su resolución. Esto subraya la evolución de la ingeniería estructural, que ha pasado de métodos manuales y simplificados a herramientas computacionales avanzadas para abordar la complejidad inherente de las estructuras modernas.

Tabla Comparativa: Viga Simplemente Apoyada vs. Viga Continua

Para entender mejor la ventaja y la complejidad de las vigas continuas, es útil compararlas con las vigas simplemente apoyadas, que son estáticamente determinadas.

Preguntas Frecuentes (FAQs)

A continuación, respondemos algunas de las preguntas más comunes sobre la determinación de reacciones en vigas continuas:

¿Qué es una viga continua?

Una viga continua es un elemento estructural que se apoya en tres o más puntos a lo largo de su longitud. A diferencia de una viga simplemente apoyada, que solo tiene dos apoyos, los apoyos adicionales en una viga continua permiten una mejor distribución de las cargas y, a menudo, resultan en deflexiones y momentos flectores máximos más pequeños.

¿Por qué las vigas continuas son estáticamente indeterminadas?

Son estáticamente indeterminadas porque el número de reacciones de apoyo desconocidas supera el número de ecuaciones de equilibrio estático disponibles (sumatoria de fuerzas en X, sumatoria de fuerzas en Y, y sumatoria de momentos). Esto significa que las ecuaciones básicas de la estática no son suficientes para resolver todas las incógnitas por sí solas.

¿Qué es el Teorema de los Tres Momentos y cómo ayuda?

El Teorema de los Tres Momentos es un método clásico de la mecánica estructural que permite determinar los momentos flectores en los apoyos intermedios de una viga continua. Al aplicar este teorema repetidamente para cada par de tramos adyacentes, se genera un sistema de ecuaciones lineales que, al ser resuelto, revela estos momentos. Una vez que los momentos en los apoyos son conocidos, las reacciones verticales pueden calcularse fácilmente utilizando las ecuaciones de equilibrio estático para cada tramo.

¿Se utiliza el Teorema de los Tres Momentos en la actualidad?

Aunque el Teorema de los Tres Momentos es un método fundamental y excelente para la comprensión conceptual y para problemas de menor escala, en la práctica moderna de la ingeniería estructural, especialmente para estructuras complejas, se suelen utilizar métodos computacionales avanzados. Estos incluyen el método de la rigidez (análisis matricial) o el análisis por elementos finitos (FEM), que son más eficientes y capaces de manejar geometrías complicadas y condiciones de carga variables. Sin embargo, el entendimiento del Teorema de los Tres Momentos sigue siendo crucial para la formación de ingenieros y para la verificación de resultados de software.

¿Qué otros métodos existen para analizar vigas continuas?

Además del Teorema de los Tres Momentos, existen otros métodos para analizar vigas continuas y estructuras estáticamente indeterminadas, como:

• Método de la Deformación Consistente: Basado en la superposición y la compatibilidad de las deformaciones.
• Método de las Pendientes y Deflexiones (Slope-Deflection Method): Relaciona los momentos en los extremos de los miembros con las rotaciones y deflexiones en los nodos.
• Método de la Distribución de Momentos (Moment Distribution Method): Un método iterativo desarrollado por Hardy Cross.
• Método de la Rigidez (Matrix Stiffness Method): El método más utilizado en el software de análisis estructural moderno, basado en matrices de rigidez.
• Método de Elementos Finitos (FEM): Un método numérico potente para problemas complejos de mecánica de sólidos y fluidos.

En resumen, la determinación de las reacciones en una viga continua es un desafío que va más allá de la estática elemental, requiriendo herramientas especializadas como el Teorema de los Tres Momentos. Este teorema, junto con la consideración de la rigidez geométrica y los límites de tensión del material, permite a los ingenieros diseñar estructuras seguras y eficientes. Aunque hoy en día se utilizan software y métodos computacionales avanzados, la base conceptual proporcionada por métodos como el Teorema de los Tres Momentos sigue siendo invaluable para comprender el comportamiento de estas estructuras y asegurar la integridad de nuestras construcciones.
