¿Cómo Medir el Factor de Potencia con un Tester?

La medición y comprensión de los parámetros eléctricos son fundamentales tanto para profesionales como para entusiastas de la electrónica y la electricidad. Entre estos parámetros, el factor de potencia es uno de los más importantes, especialmente en circuitos de corriente alterna (CA). A menudo surge la pregunta de si un simple "tester" o multímetro puede medir directamente el factor de potencia. Si bien un multímetro es una herramienta indispensable para medir voltaje y corriente, la realidad es que la medición del factor de potencia requiere una comprensión más profunda y, en la mayoría de los casos, herramientas especializadas. Este artículo explorará en detalle qué es el factor de potencia, por qué es crucial y cómo podemos acercarnos a su comprensión utilizando un multímetro, o qué equipos son necesarios para una medición directa.

El factor de potencia es una medida de la eficiencia con la que la energía eléctrica se convierte en trabajo útil. En sistemas de corriente alterna, la potencia se puede clasificar en tres tipos: potencia real (o activa), potencia reactiva y potencia aparente. Entender la diferencia entre estas es clave para comprender el factor de potencia.

¿Qué es el Factor de Potencia y Por Qué es Tan Importante?

El factor de potencia (FP), simbolizado a menudo como Cosθ, es la relación entre la potencia real (activa) que se utiliza para realizar un trabajo y la potencia aparente que se suministra al circuito. Se expresa como un número entre 0 y 1, o como un porcentaje.

• Potencia Real (P): Es la potencia que realmente se consume y se convierte en trabajo útil (calor, luz, movimiento). Se mide en vatios (W) o kilovatios (kW). Es la potencia que pagamos en nuestra factura de electricidad.
• Potencia Reactiva (Q): Es la potencia que oscila entre la fuente y la carga, necesaria para crear los campos magnéticos en equipos como motores, transformadores y balastos. No realiza trabajo útil, pero es esencial para el funcionamiento de estos dispositivos. Se mide en voltio-amperios reactivos (VAR) o kilovoltio-amperios reactivos (kVAR).
• Potencia Aparente (S): Es la potencia total que fluye de la fuente y es la combinación vectorial de la potencia real y la potencia reactiva. Se mide en voltio-amperios (VA) o kilovoltio-amperios (kVA). Es la potencia que las compañías eléctricas deben generar y transmitir para satisfacer la demanda.

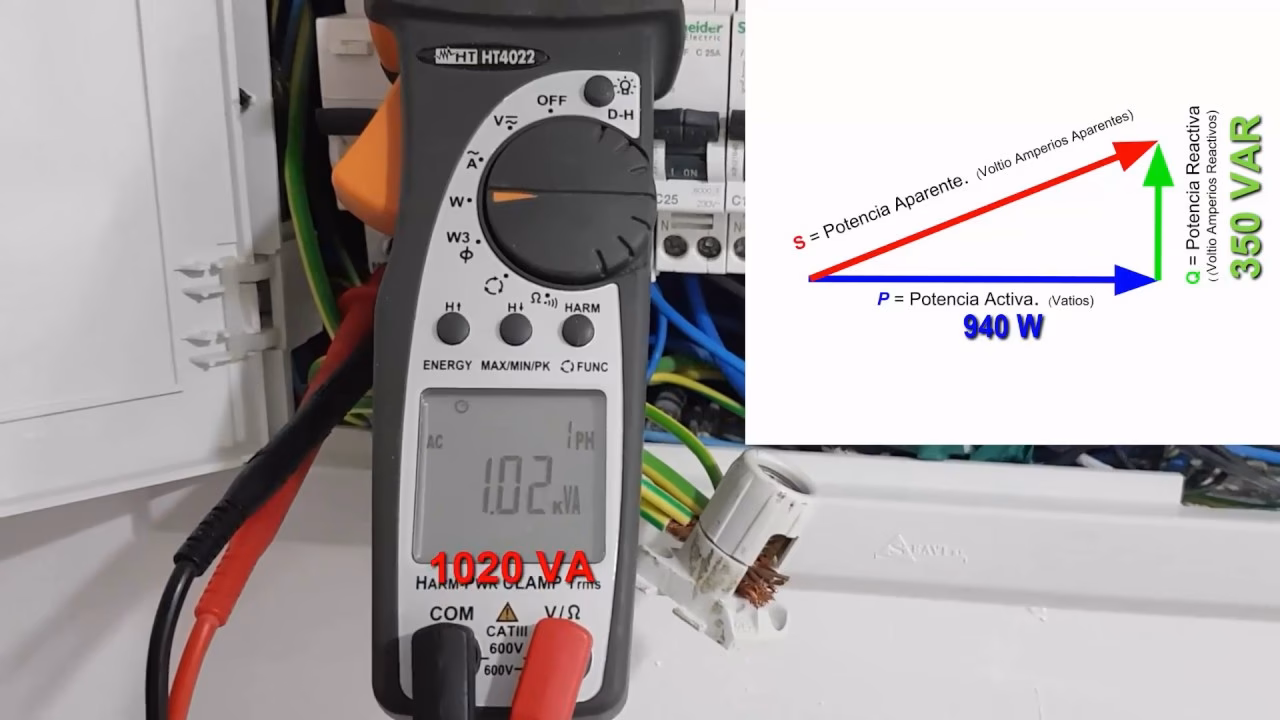

La relación entre estas tres potencias se puede visualizar mediante el "Triángulo de Potencias", donde la potencia real es el lado adyacente, la potencia reactiva es el lado opuesto y la potencia aparente es la hipotenusa. El factor de potencia es el coseno del ángulo (θ) entre la potencia real y la potencia aparente. Un factor de potencia cercano a 1 (o al 100%) indica una alta eficiencia, lo que significa que casi toda la potencia aparente se convierte en potencia real útil.

Un bajo factor de potencia, por otro lado, significa que una gran parte de la potencia aparente es potencia reactiva, lo que conlleva varios problemas:

• Mayor consumo de energía: Aunque no se utilice para el trabajo útil, la potencia reactiva debe ser generada y transmitida, lo que sobrecarga el sistema eléctrico.
• Facturas de electricidad más altas: Las compañías eléctricas pueden aplicar recargos por bajo factor de potencia en instalaciones industriales o comerciales.
• Caídas de voltaje: Un bajo factor de potencia puede causar caídas de voltaje en las líneas de transmisión, afectando el rendimiento de los equipos.
• Menor capacidad del sistema: Los transformadores, generadores y líneas de transmisión tienen una capacidad limitada en VA. Un bajo factor de potencia reduce la cantidad de potencia real que pueden entregar.

Por todas estas razones, mantener un factor de potencia alto es crucial para la eficiencia energética, la estabilidad de la red y la reducción de costos operativos.

¿Puede un Multímetro Básico Medir el Factor de Potencia Directamente?

La respuesta directa es no. Un multímetro estándar, ya sea digital o analógico, está diseñado para medir magnitudes eléctricas fundamentales como voltaje (V), corriente (A), resistencia (Ω), capacitancia (F) y frecuencia (Hz). Si bien estas mediciones son componentes esenciales para entender un circuito, no proporcionan por sí solas la capacidad de determinar el ángulo de fase entre el voltaje y la corriente, que es necesario para calcular el factor de potencia.

El factor de potencia depende de la relación de fase entre la onda de voltaje y la onda de corriente en un circuito de CA. Un multímetro mide la magnitud RMS (Root Mean Square) de voltaje y corriente, pero no la diferencia de tiempo o de ángulo entre ambas ondas. Para medir el factor de potencia, se necesita un equipo que pueda medir simultáneamente el voltaje, la corriente y el ángulo de fase entre ellas, o la potencia real y la potencia aparente.

Cómo un Multímetro Contribuye a Entender el Factor de Potencia (Medición de V e I)

Aunque un multímetro no mide directamente el factor de potencia, sí puede proporcionar los datos necesarios para calcular la potencia aparente (S = V x I), que es una parte fundamental de la fórmula del factor de potencia (FP = P/S). Para ello, necesitarás medir el voltaje y la corriente en tu circuito.

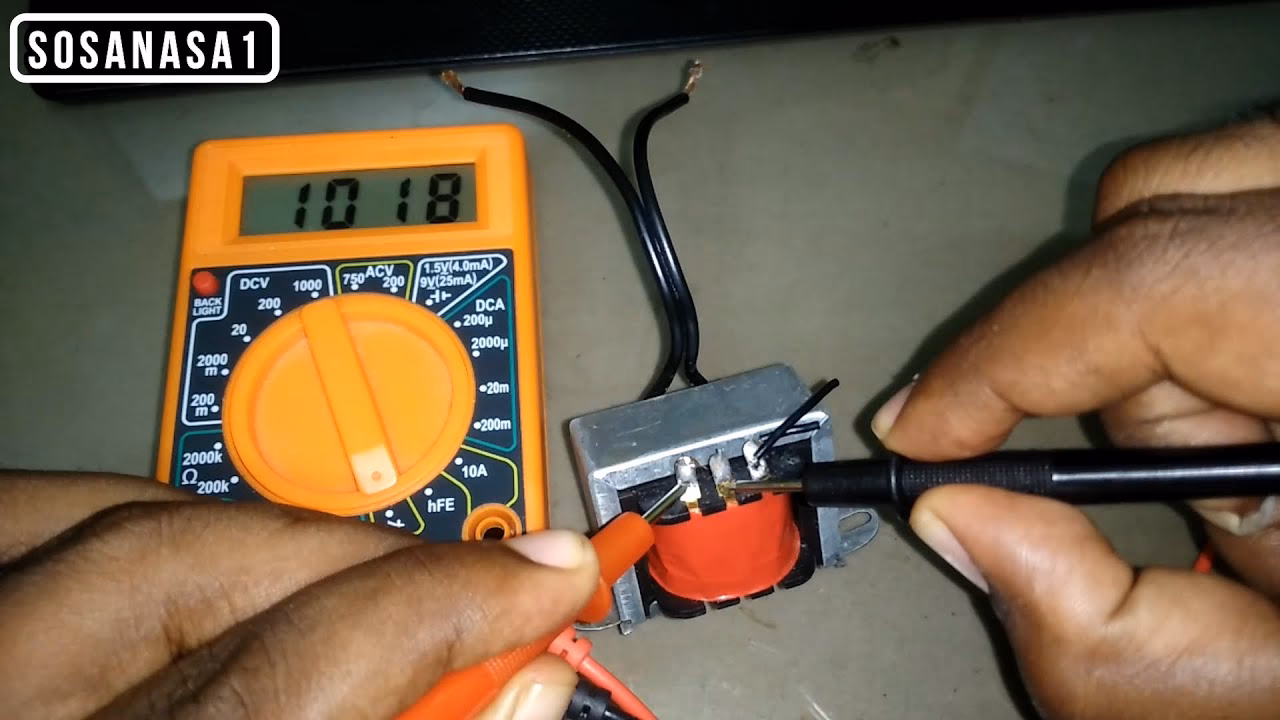

Medición de Voltaje con un Multímetro

Medir el voltaje es el primer paso para entender la potencia en un circuito.

1. Enciende el multímetro: Asegúrate de que el equipo esté operativo.
2. Gira el selector a la función de voltaje: Para corriente alterna, busca el símbolo Ṽ (o VAC). Para corriente continua, busca VDC (o V con una línea y puntos sobre ella).
3. Selecciona el rango adecuado: Si conoces el voltaje aproximado, elige un rango ligeramente superior. Si no estás seguro, comienza con el rango más alto para evitar daños al multímetro y ajusta hacia abajo para obtener una lectura más precisa.
4. Conecta las puntas de prueba: La punta negra va en el conector COM y la punta roja en el conector V (o VΩmA).
5. Mide en paralelo: Coloca las puntas de prueba en paralelo a la carga o componente donde deseas medir el voltaje. La punta negra en el punto de menor potencial y la roja en el de mayor potencial (para CC, la polaridad importa; en CA, no).
6. Registra la lectura: Anota el valor del voltaje mostrado en la pantalla del multímetro.

Medición de Corriente con un Multímetro

La medición de corriente es un poco más delicada, ya que requiere que el multímetro se conecte en serie con el circuito.

1. Desconecta la alimentación: Antes de manipular el circuito, asegúrate de que no haya energía fluyendo para tu seguridad.
2. Enciende el multímetro: Prepara el equipo.
3. Gira el selector a la función de corriente: Busca el símbolo à para corriente alterna (AC) o A con una línea y puntos para corriente continua (DC).
4. Selecciona el rango adecuado: Similar al voltaje, elige un rango apropiado. Si la corriente esperada es alta, usa el conector de alta corriente (generalmente marcado como "A" o "10A"). Para corrientes bajas (miliamperios), usa el conector "mA".
5. Conecta las puntas de prueba: La punta negra en COM y la punta roja en el conector de corriente (A o mA) que corresponda al rango seleccionado.
6. Conecta en serie: Rompe el circuito en un punto conveniente e inserta el multímetro en serie, de modo que toda la corriente fluya a través de él. La corriente debe entrar por una punta y salir por la otra.
7. Vuelve a conectar la alimentación: Una vez que el multímetro está correctamente insertado en serie, puedes restablecer la energía.
8. Registra la lectura: Anota el valor de la corriente.
9. Desconecta y restaura el circuito: Apaga la alimentación, retira el multímetro y reconecta el circuito como estaba originalmente.

Uso de un Amperímetro de Pinza (Clamp Meter)

Para medir la corriente de forma más segura y sin necesidad de romper el circuito, un amperímetro de pinza (clamp meter) es una excelente alternativa, especialmente para altas corrientes.

1. Enciende el amperímetro de pinza: Selecciona la función de corriente AC (Ã).
2. Abre la pinza: Abre las mordazas del medidor de pinza.
3. Abraza un solo conductor: Coloca la pinza alrededor de un único conductor del circuito (no alrededor de un cable completo con fase y neutro, ya que las corrientes se cancelarían).
4. Registra la lectura: La pantalla mostrará la corriente que fluye por ese conductor.

Algunos amperímetros de pinza pueden medir directamente la potencia o incluso el factor de potencia, pero los más básicos solo miden corriente.

Cálculo de la Potencia Aparente (S)

Una vez que tienes las lecturas de voltaje (V) y corriente (I) de un circuito de CA, puedes calcular la potencia aparente (S) usando la siguiente fórmula:

S = V x I

Donde S se mide en Voltio-Amperios (VA).

Por ejemplo, si mides 220V y 5A en un circuito, la potencia aparente sería:

S = 220V x 5A = 1100 VA

Esta potencia aparente es la que las empresas eléctricas deben suministrar, independientemente de cuánta de ella se convierta en trabajo útil.

Entendiendo el Factor de Potencia: Más Allá del Multímetro

Para determinar el factor de potencia, necesitas la potencia real (P) y la potencia aparente (S). Mientras que S se puede calcular con V e I del multímetro, la potencia real (P) requiere un medidor de potencia o un analizador de calidad de energía.

La Necesidad de un Medidor de Factor de Potencia o Analizador de Calidad de Energía

Estos equipos especializados son capaces de medir simultáneamente el voltaje, la corriente y el ángulo de fase entre ellos, o de medir la potencia real (W) directamente. Con estos datos, calculan el factor de potencia.

• Medidores de Potencia: Son dispositivos que miden la potencia real (activa) en vatios. Algunos modelos avanzados también pueden medir la potencia aparente, la potencia reactiva y el factor de potencia.
• Analizadores de Calidad de Energía: Son herramientas mucho más sofisticadas que no solo miden el factor de potencia, sino también armónicos, desequilibrios de voltaje y corriente, transitorios y otros parámetros que afectan la calidad de la energía. Son esenciales para el diagnóstico avanzado en entornos industriales.

Cómo Funcionan Estos Equipos

Los medidores de factor de potencia o analizadores de calidad de energía internamente miden la forma de onda del voltaje y la corriente y determinan el desfase temporal entre ambas. Utilizan algoritmos para calcular el ángulo de fase (θ) y, por lo tanto, el coseno de ese ángulo, que es el factor de potencia. También pueden medir la potencia real directamente a partir de la integración del producto instantáneo de voltaje y corriente.

Fórmulas del Factor de Potencia (Relevancia del Cosθ)

Una vez que tienes la potencia real (P) y la potencia aparente (S), el factor de potencia (FP) se calcula como:

FP = P / S

Donde P es la potencia real en vatios (W) y S es la potencia aparente en voltio-amperios (VA).

Para circuitos de CA monofásicos, la potencia real también se puede expresar como:

P = V x I x Cosθ

Aquí, Cosθ es el factor de potencia. Esto significa que si conoces la potencia real (W), el voltaje (V) y la corriente (I), puedes despejar el factor de potencia:

Cosθ = P / (V x I)

Para circuitos de CA trifásicos, las fórmulas varían ligeramente:

• Con voltaje línea-línea (VL-L): P = √3 x VL-L x I x Cosθ
• Con voltaje línea-neutro (VL-N): P = 3 x VL-N x I x Cosθ

En resumen, mientras que un multímetro te da V e I para la potencia aparente, necesitas un medidor de potencia para la potencia real o un analizador de calidad de energía para obtener el factor de potencia directamente.

Comparativa: Multímetro vs. Medidor de Factor de Potencia

Consejos de Seguridad al Trabajar con Electricidad

Trabajar con electricidad, especialmente con voltajes de red, puede ser peligroso. Siempre sigue estas precauciones:

• Desenergiza el circuito: Siempre que sea posible, corta la alimentación antes de conectar o desconectar las puntas de prueba, especialmente al medir corriente en serie.
• Usa equipo de protección personal (EPP): Guantes aislantes, gafas de seguridad y ropa adecuada son esenciales.
• Verifica el multímetro: Asegúrate de que tu multímetro esté en buen estado, con cables y puntas de prueba sin daños. Utiliza un multímetro con clasificación de seguridad CAT adecuada para el nivel de voltaje y corriente que vas a medir.
• No toques las puntas de prueba: Evita tocar las puntas metálicas de las sondas mientras estén conectadas a un circuito energizado.
• Conexión correcta: Asegúrate de usar los conectores correctos en el multímetro para cada tipo de medición (V para voltaje, A para corriente). Conectar un amperímetro en paralelo a una fuente de voltaje es extremadamente peligroso y dañará el equipo.
• Mantén la concentración: Evita distracciones y mantente enfocado en la tarea.

Preguntas Frecuentes (FAQ)

¿Necesito un equipo especial para medir el factor de potencia?

Sí, para una medición directa y precisa del factor de potencia, necesitas un medidor de factor de potencia dedicado o un analizador de calidad de energía. Un multímetro estándar solo te permitirá medir voltaje y corriente, lo cual es útil para calcular la potencia aparente, pero no el factor de potencia.

¿Cuál es un buen valor de factor de potencia?

Un factor de potencia ideal es 1 (o 100%). En la práctica, un factor de potencia superior a 0.9 (90%) se considera generalmente bueno. Las compañías eléctricas a menudo establecen un umbral (por ejemplo, 0.95) por debajo del cual pueden aplicar recargos a los consumidores industriales y comerciales.

¿Qué sucede si mi factor de potencia es bajo?

Un factor de potencia bajo significa que estás consumiendo más potencia aparente de la necesaria para realizar tu trabajo útil. Esto puede resultar en facturas de electricidad más altas (debido a recargos), sobrecarga en tu cableado y transformadores, caídas de voltaje y una menor eficiencia general de tu sistema eléctrico.

¿Puedo mejorar el factor de potencia de mi instalación?

Sí, el factor de potencia se puede mejorar, generalmente mediante la adición de capacitores de corrección de factor de potencia en paralelo con la carga. Estos capacitores suministran la potencia reactiva necesaria para las cargas inductivas, reduciendo la cantidad de potencia reactiva que debe ser suministrada por la red, lo que mejora la eficiencia y reduce los costos.

¿La medición del factor de potencia es relevante solo para la industria?

Aunque es más crítico y monitoreado en entornos industriales y comerciales debido a las grandes cargas inductivas y los recargos de las compañías eléctricas, el concepto de factor de potencia es relevante en cualquier sistema de CA. Incluso en el hogar, un bajo factor de potencia de un electrodoméstico podría, en teoría, afectar ligeramente la eficiencia, aunque el impacto es mínimo comparado con las grandes instalaciones.

Conclusión

En conclusión, mientras que un multímetro es una herramienta esencial para cualquier persona que trabaje con electricidad, es importante entender sus limitaciones. No puede medir directamente el factor de potencia. Para obtener esta valiosa información sobre la eficiencia de tu sistema eléctrico, necesitarás recurrir a medidores de potencia o analizadores de calidad de energía. Sin embargo, el multímetro sigue siendo fundamental para las mediciones de voltaje y corriente, que son los pilares para comprender y calcular la potencia aparente, un componente clave en el análisis del factor de potencia. Comprender y corregir un bajo factor de potencia puede llevar a significativos ahorros de energía y a una mayor eficiencia operativa, tanto a nivel industrial como para la comprensión básica de nuestros consumos eléctricos.
