El término 'TC' puede parecer simple, pero en el ámbito científico y médico, encierra dos conceptos fundamentales y distintos, cada uno vital en su campo: la Tomografía Computarizada en imagenología y el 'Cycle Threshold' en las pruebas moleculares de PCR. Ambas 'TC' se basan en mediciones y cálculos precisos para ofrecer información diagnóstica crucial. Mientras que una nos permite 'ver' el interior del cuerpo con una claridad asombrosa, la otra nos ayuda a cuantificar la presencia de material genético, como virus o bacterias. Comprender cómo se miden y qué significan estos valores es esencial para apreciar la sofisticación de la medicina moderna y el poder de los datos cuantitativos.
Este artículo desglosará cada una de estas interpretaciones de 'TC', explicando sus principios de medición, las unidades utilizadas, los factores que influyen en sus valores y, lo más importante, su relevancia clínica. Prepárese para un viaje por el mundo de la atenuación de rayos X y la amplificación de ADN, donde los números se convierten en información invaluable para la salud.
La Tomografía Computarizada (TC) y las Unidades Hounsfield (UH)
La Tomografía Computarizada, comúnmente conocida como TC o CT por sus siglas en inglés (Computed Tomography), es una técnica de diagnóstico por imagen que utiliza rayos X y procesamiento informático avanzado para crear imágenes detalladas de cortes transversales del cuerpo. A diferencia de las radiografías convencionales que producen una imagen bidimensional, la TC genera imágenes tridimensionales de órganos, huesos, tejidos blandos y vasos sanguíneos.
¿Qué son las Unidades Hounsfield (UH)?

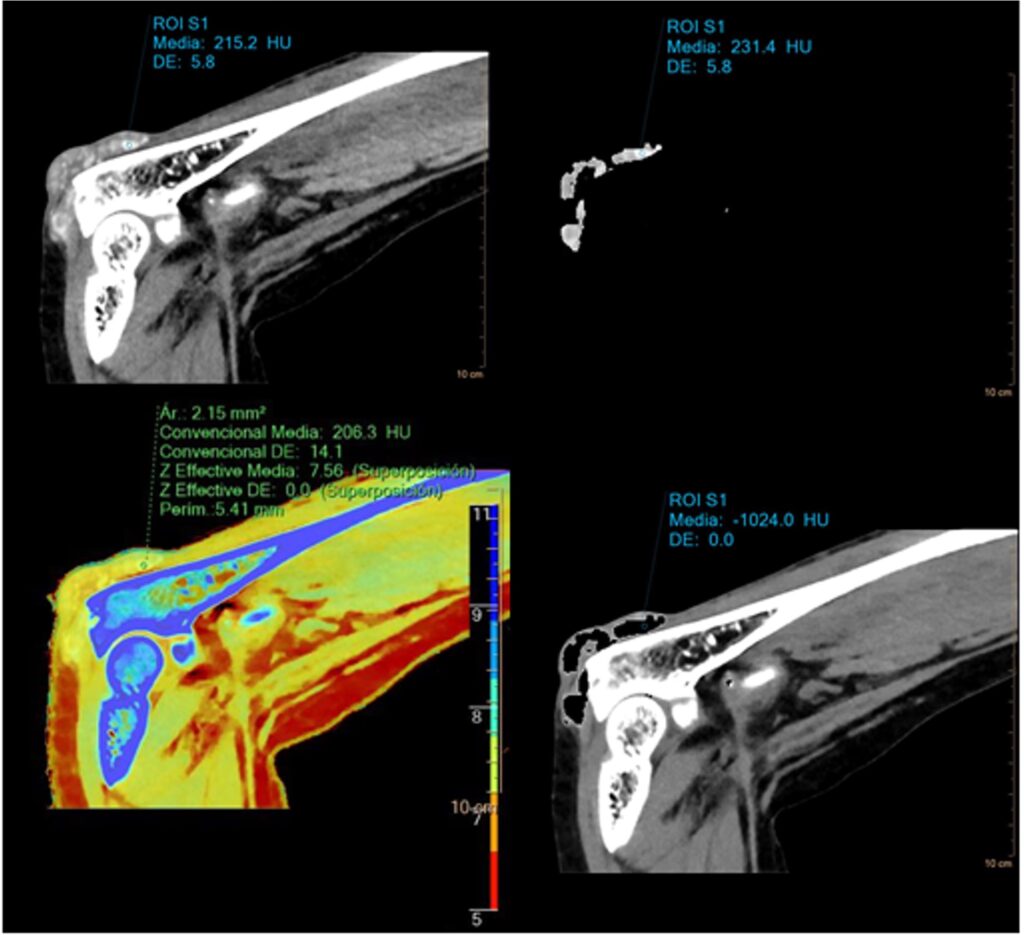

En el corazón de la TC se encuentran las Unidades Hounsfield (UH), una escala cuantitativa que mide la atenuación de los rayos X por diferentes tejidos y materiales. Esta escala fue propuesta por Sir Godfrey Hounsfield, el inventor de la TC, y es fundamental para interpretar las imágenes. Las UH son una transformación del coeficiente de atenuación lineal de los rayos X en una escala estandarizada, donde el agua destilada se define como 0 UH y el aire como -1000 UH. El hueso compacto, por ejemplo, puede superar las 1000 UH. Este rango permite diferenciar con precisión una amplia variedad de tejidos.
La fórmula para calcular las Unidades Hounsfield es la siguiente:
HU = 1000 × (μt - μagua) / (μagua - μaire)
Donde:
- μt es el coeficiente de atenuación lineal del tejido o material de interés.
- μagua es el coeficiente de atenuación lineal del agua destilada.
- μaire es el coeficiente de atenuación lineal del aire (que es prácticamente 0).
Esta fórmula matemática es la clave para convertir la información física de la atenuación de los rayos X en un valor numérico interpretable, permitiendo a los médicos distinguir entre diferentes tipos de tejidos con una precisión sorprendente.
¿Cómo se miden las UH? Factores que influyen
La medición de las UH se basa en la capacidad de los tejidos para atenuar (absorber o dispersar) el haz de rayos X. Cuando un haz de rayos X atraviesa el cuerpo, parte de su energía se pierde debido a interacciones con los átomos del tejido. La diferencia entre la intensidad de la radiación emitida y la que llega al detector se utiliza para calcular el coeficiente de atenuación.
Dos interacciones principales son responsables de esta atenuación en el rango de energías de la radiología (20-200 keV):
- Efecto Fotoeléctrico: Predomina a bajas energías. Un fotón de rayos X colisiona con un electrón interno, transfiriéndole toda su energía y siendo absorbido. La probabilidad de este efecto aumenta con el número atómico del material.
- Efecto Compton: Ocurre cuando un fotón interactúa con un electrón más externo, transfiriéndole parte de su energía y dispersándose. La probabilidad de este efecto aumenta con la densidad del material.
Es importante destacar que las UH no son medidas absolutas, sino relativas, y su valor depende intrínsecamente de la energía del haz de rayos X empleado. Los equipos de TC convencionales emiten haces multienergéticos. Por ejemplo, el coeficiente de atenuación para el tejido adiposo varía entre -69 UH a 80 keV y -58 UH a 120 keV. Esta dependencia energética es un factor crucial en la interpretación y ha llevado al desarrollo de tecnologías más avanzadas.
TC Convencional vs. TC Espectral: Una Evolución en la Caracterización Tisular
Tradicionalmente, la TC convencional estandariza la caracterización a una energía de 120 kVp. Sin embargo, la TC espectral ha revolucionado la capacidad de caracterización tisular al poder discernir la atenuación a distintas energías. Esta tecnología permite obtener información más detallada sobre la composición elemental de los tejidos, superando las limitaciones de la TC convencional donde diferentes materiales pueden presentar UH similares.
| Característica | TC Convencional | TC Espectral |
|---|---|---|
| Tipo de Haz | Polienergético (rango de energías) | Múltiples energías (dos o más espectros) |
| Resolución Energética | Limitada (promedio de atenuación) | Alta (diferencia atenuación a distintas energías) |
| Información Obtenida | UH promedio, densidad general | UH en múltiples energías, mapas paramétricos |
| Capacidad de Caracterización | Diferenciación básica de tejidos | Cuantificación de materiales (yodo, calcio, grasa, hierro, ácido úrico) |
| Imágenes Virtuales Sin Contraste (VNC) | No (requiere escaneo separado) | Sí (derivadas de datos espectrales) |
| Reducción de Artefactos Metálicos | Limitada | Mejorada (imágenes de alta energía) |
| Aplicaciones Avanzadas | Caracterización morfológica | Diagnóstico de enfermedades metabólicas, vasculares, tumores, gota, sarcopenia, esteatosis |
La TC espectral no solo produce imágenes convencionales, sino que también genera imágenes monoenergéticas y mapas paramétricos. Estos mapas, como los de densidad de yodo o ácido úrico, permiten cuantificar la concentración de materiales específicos en los tejidos, mejorando significativamente el diagnóstico y la planificación del tratamiento.
Aplicaciones Clínicas de las Unidades Hounsfield
Las UH son una herramienta diagnóstica invaluable en una amplia gama de patologías. Su cuantificación ha sido estandarizada y se utiliza para:
- Esteatosis Hepática: Una atenuación del parénquima hepático menor de 50 UH en TC sin contraste es específica para la esteatosis (hígado graso). La TC espectral permite una cuantificación más precisa de la fracción grasa.
- Adenomas Suprarrenales: Lesiones con una densidad inferior a 10 UH sugieren un adenoma con contenido lipídico. La TC espectral puede diferenciar el contenido graso incluso en presencia de contraste.
- Litiasis Renales: Las UH ayudan a determinar la composición de los cálculos renales (por ejemplo, ácido úrico vs. oxalato de calcio), lo que influye en la elección del tratamiento.
- Hemorragia Intracraneal vs. Extravasación de Contraste: En situaciones agudas, la TC espectral puede diferenciar la sangre fresca del contraste yodado extravasado mediante mapas de yodo y la reconstrucción virtual sin contraste.
- Artropatía por Gota: Los mapas de ácido úrico en TC espectral permiten confirmar la presencia de tofos gotosos, diferenciándolos de otras calcificaciones.
- Metástasis Pulmonares: Los mapas de yodo pueden confirmar la avidez por el contraste de los nódulos, lo que es indicativo de una etiología tumoral.
- Defectos de Perfusión: Los mapas de densidad de yodo pueden evaluar áreas hipoperfundidas, como en el caso de embolias.
- Densidad Mineral Ósea y Sarcopenia: Las UH y la TC espectral permiten cuantificar la densidad ósea y muscular, útiles para el despistaje de osteoporosis y la caracterización de la sarcopenia.
- Caracterización de Placas Ateroscleróticas y Calcio Coronario: Ayuda a evaluar el riesgo cardiovascular.
En resumen, las UH son más que solo un número; representan la interacción de los rayos X con la materia, proporcionando una ventana cuantitativa a la composición de los tejidos. La evolución hacia la TC espectral ha amplificado esta capacidad, permitiendo diagnósticos más tempranos y precisos.
El Valor Ct en la Reacción en Cadena de la Polimerasa (PCR)
Lejos del ámbito de la imagenología, el término 'Ct' cobra un significado completamente diferente en el campo de la biología molecular, específicamente en las pruebas de Reacción en Cadena de la Polimerasa (PCR), una técnica esencial para detectar y cuantificar material genético como ADN o ARN de virus, bacterias u otros patógenos.
¿Qué significa el valor Ct en PCR?
En las pruebas de PCR en tiempo real (qPCR), el valor Ct (Cycle Threshold o Umbral de Ciclos) se refiere al número de ciclos de amplificación necesarios para que la señal fluorescente generada por la replicación del ADN/ARN alcance un umbral de detección predefinido. En cada ciclo de PCR, la cantidad de material genético se duplica. Por lo tanto, un valor Ct más bajo indica que se necesitó un menor número de ciclos para detectar el material genético, lo que significa que la muestra original contenía una mayor cantidad de ADN/ARN.
La relación es inversamente proporcional:
- Valor Ct bajo (por ejemplo, 20): Indica una gran cantidad inicial de ADN/ARN en la muestra. Se necesitaron pocos ciclos para alcanzar el umbral de detección.
- Valor Ct alto (por ejemplo, 30-37): Indica una cantidad menor de ADN/ARN en la muestra. Se necesitaron más ciclos para alcanzar el umbral de detección.
- Valor Ct de 0: Significa que no se detectó ADN/ARN del objetivo en la muestra.
Este valor Ct es una medida cuantitativa de la carga inicial del objetivo genético en una muestra. Es un indicador clave de la concentración de un patógeno o un gen específico.
¿Cómo se mide y se interpreta el valor Ct?
Durante una reacción de PCR en tiempo real, se monitoriza la fluorescencia en cada ciclo de amplificación. Cuando la señal de fluorescencia supera un nivel de fondo (el umbral), se registra el número de ciclo en el que esto ocurre como el valor Ct. Los equipos de PCR están calibrados para calcular este valor de forma exacta.
La interpretación del valor Ct tiene importantes implicaciones clínicas:
- Carga Viral/Bacteriana: Un Ct bajo en una prueba de COVID-19, por ejemplo, sugiere una alta carga viral, lo que podría correlacionarse con una mayor infectividad o una fase temprana de la infección. Por el contrario, un Ct alto podría indicar una baja carga viral, quizás en las etapas finales de la infección o en casos asintomáticos.
- Ejemplo de Johne's Disease: En animales, un Ct ≤ 29 para la enfermedad de Johne's indica que el animal es un "alto excretor" de bacterias, ya que se detectó una gran cantidad de ADN con pocos ciclos. Un Ct de 36-37, en cambio, sugiere una baja carga bacteriana, clasificando al animal como un "bajo excretor".
El valor Ct no es solo un número; es una cuantificación de la presencia de material genético, lo que permite a los profesionales de la salud tomar decisiones informadas sobre el diagnóstico, el pronóstico y el manejo de enfermedades infecciosas.
Comparativa entre las dos "TC": Unidades Hounsfield (UH) y Ciclo Umbral (Ct)
Aunque ambos conceptos se abrevian como "TC" o "CT" y son resultado de procesos de cálculo complejos, operan en esferas completamente diferentes y miden fenómenos distintos. Es crucial no confundirlos:
| Característica | Unidades Hounsfield (UH) en TC (Tomografía Computarizada) | Valor Ct (Cycle Threshold) en PCR |
|---|---|---|
| Campo de Aplicación | Diagnóstico por imagen médica | Diagnóstico molecular, microbiología |
| Lo que mide | Atenuación de rayos X por tejidos (densidad) | Cantidad inicial de ADN/ARN en una muestra (carga) |
| Unidad de Medida | Unidades Hounsfield (HU) | Número de ciclos de amplificación |
| Principio Físico/Biológico | Interacción de rayos X con la materia (efecto fotoeléctrico, Compton) | Amplificación enzimática de material genético |
| Interpretación de Valores | Más alto = más denso (hueso); Más bajo = menos denso (aire, grasa) | Más bajo = mayor cantidad inicial de material genético; Más alto = menor cantidad inicial |
| Tecnología Base | Rayos X, detectores, algoritmos de reconstrucción | Termociclador, fluorocromos, enzimas (polimerasas) |
| Tipo de Resultado | Imagen radiológica con valores cuantitativos por píxel/vóxel | Valor numérico que indica el punto de detección |
Ambas "TC" son ejemplos sobresalientes de cómo la ciencia y la tecnología transforman datos crudos en información diagnóstica vital, subrayando la importancia de la medición y el análisis cuantitativo en la medicina moderna.
Preguntas Frecuentes (FAQs)
Sobre las Unidades Hounsfield (UH) en TC:
¿Las UH son siempre las mismas para un tipo de tejido?
No, aunque hay rangos estándar, las UH pueden variar ligeramente dependiendo de la energía del haz de rayos X (kVp) utilizado y del equipo de TC. La TC espectral aborda esta variabilidad ofreciendo mediciones más consistentes y detalladas.
¿Pueden dos tejidos diferentes tener UH similares?
Sí, es posible que dos materiales con composiciones diferentes presenten UH similares en una TC convencional. Aquí es donde la TC espectral brilla, ya que su capacidad de analizar la atenuación a múltiples energías permite diferenciar estos materiales.
¿Qué significa una UH negativa?
Una UH negativa indica que el material atenúa los rayos X menos que el agua (0 UH). Por ejemplo, el aire tiene -1000 UH y la grasa típicamente tiene UH negativas (alrededor de -50 a -100 UH), lo que refleja su menor densidad.
Sobre el valor Ct en PCR:
¿Un valor Ct alto significa que no tengo la enfermedad?
Un valor Ct alto significa que la cantidad de material genético del patógeno es baja en la muestra. En muchos contextos, un Ct por encima de cierto umbral (que varía según la prueba y el laboratorio) se considera negativo. Sin embargo, un Ct alto puede indicar una infección muy reciente, una infección en resolución o una baja carga viral, por lo que la interpretación debe hacerse en el contexto clínico y con los umbrales de cada prueba.
¿El valor Ct es un indicador de la gravedad de la enfermedad?
Aunque un Ct bajo (alta carga de patógeno) puede correlacionarse con una mayor probabilidad de desarrollar síntomas o una enfermedad más grave en algunas patologías, no es un indicador directo de la gravedad de la enfermedad. La respuesta inmune individual y otros factores clínicos son más determinantes.
¿Por qué el valor Ct es importante para la salud pública?
El valor Ct permite no solo detectar la presencia de un patógeno, sino también estimar su cantidad. Esta información es crucial para el seguimiento de brotes, la evaluación de la infectividad de los individuos y la comprensión de la dinámica de la transmisión de enfermedades infecciosas, lo que facilita la toma de decisiones en salud pública.
Conclusión
Las mediciones de "TC", ya sean las Unidades Hounsfield en la Tomografía Computarizada o los valores de Cycle Threshold en la Reacción en Cadena de la Polimerasa, son pilares fundamentales de la medicina diagnóstica moderna. Ambas representan la culminación de complejos procesos de cálculo que transforman datos físicos o biológicos en información cuantitativa y clínicamente relevante. Desde la capacidad de "ver" la composición interna de los tejidos con una claridad sin precedentes gracias a las UH, hasta la cuantificación de la carga de un patógeno a nivel molecular mediante los valores Ct, la precisión numérica es la que permite diagnósticos tempranos, tratamientos personalizados y una mejor gestión de la salud pública. En un mundo donde la información es poder, entender cómo se obtienen y qué significan estos números nos acerca un paso más a una atención médica más efectiva e informada.
