¿Cómo Calcular las Medidas Perfectas de un Escalón?

El diseño de una escalera interior, ya sea que conecte un altillo, un piso superior o un sótano, es una tarea que puede parecer abrumadora dada la multitud de posibilidades y consideraciones. La clave para una escalera funcional, segura y estéticamente agradable reside en la precisión de sus medidas. Entender cómo calcular la altura a superar, el número de peldaños necesarios y la relación ideal entre la contrahuella y el peldaño es el primer paso fundamental para cualquier proyecto. Una escalera bien diseñada no solo facilita el tránsito, sino que también se integra armoniosamente en el espacio, garantizando la comodidad y evitando accidentes.

La relación entre la contrahuella (la parte vertical del escalón) y la huella (la parte horizontal donde se apoya el pie) es el pilar de la comodidad y la seguridad. Una proporción incorrecta puede interrumpir el ritmo natural del paso, haciendo que subir o bajar sea incómodo, agotador e incluso peligroso. Por ello, es imperativo dominar los principios que rigen estas medidas, asegurando que cada escalón contribuya a una experiencia de usuario fluida y segura. Acompáñanos en este recorrido para desglosar cada componente y cada cálculo, transformando la complejidad en una tarea manejable y precisa.

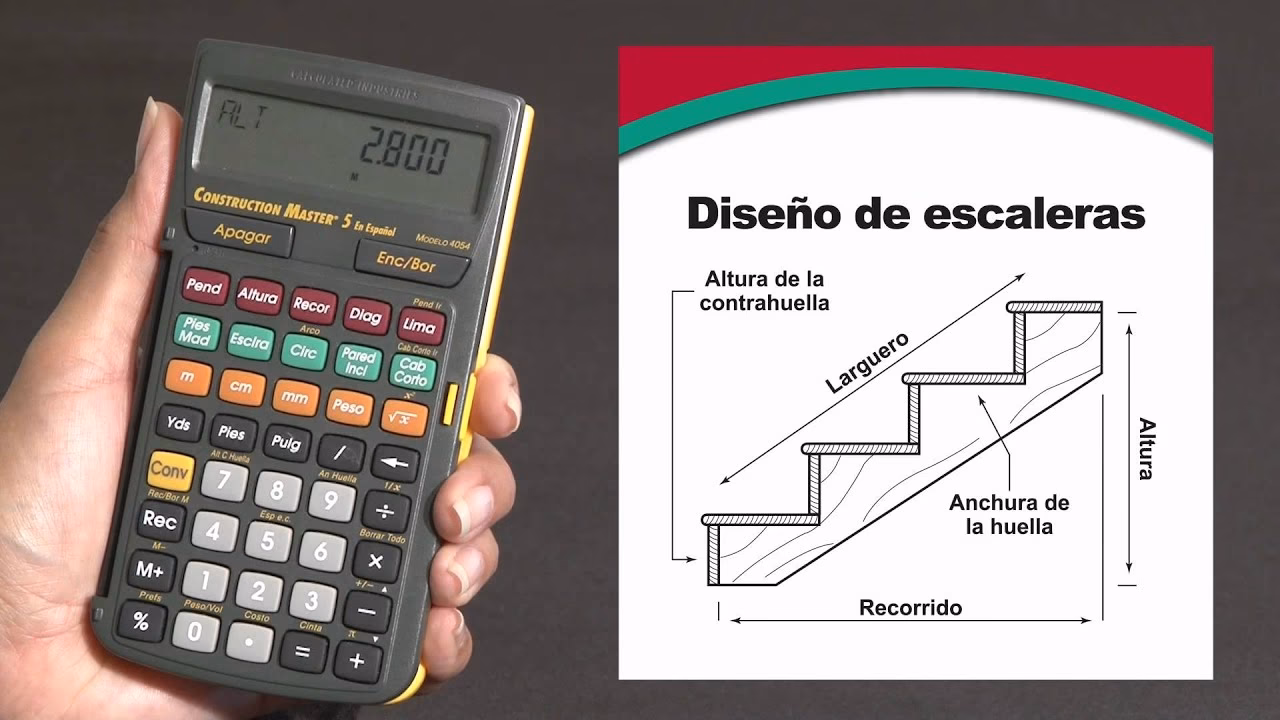

Anatomía de un Escalón: Contrahuella y Huella

Antes de sumergirnos en los cálculos, es esencial comprender los componentes básicos de un escalón. Cada peldaño de una escalera está compuesto principalmente por dos elementos: la huella y la contrahuella. La huella es la superficie horizontal sobre la cual se apoya el pie al subir o bajar. Su profundidad es crucial para proporcionar una base estable y suficiente espacio para el pie. Por otro lado, la contrahuella es la parte vertical que conecta una huella con la siguiente. Su altura determina el esfuerzo necesario para levantar el pie en cada paso. Un equilibrio adecuado entre estas dos medidas es lo que define la comodidad y la ergonomía de una escalera.

Además de la huella y la contrahuella, una escalera puede incluir otros elementos importantes como los descansos, que son plataformas horizontales que interrumpen la secuencia de peldaños, ofreciendo un lugar para reposar y reorientarse. Los pasamanos son esenciales para el apoyo y la seguridad. La nariz del escalón es una pequeña proyección de la huella que sobresale del borde de la contrahuella inferior, permitiendo aumentar la superficie de apoyo de la huella sin añadir longitud total a la escalera, lo que es útil en diseños donde el espacio es limitado. La correcta interacción de todos estos elementos garantiza no solo la funcionalidad sino también la estética general de la escalera.

La Regla de Oro de Blondel: Comodidad y Seguridad en el Diseño

En el ámbito del diseño de escaleras, existe un principio fundamental que ha guiado a arquitectos y constructores durante siglos: la «Regla de Oro de Blondel». Formulada en 1864 por el arquitecto francés François Blondel, esta regla establece una relación matemática entre la altura de la contrahuella (R) y la profundidad de la huella (T) para asegurar que una escalera sea cómoda y segura de usar. La premisa es simple: la suma de dos veces la contrahuella más una vez la huella debe oscilar entre 60 y 64 centímetros (2R + T = 60-64 cm).

Este rango de valores no es arbitrario; está basado en la longitud promedio de un paso humano y busca optimizar el esfuerzo necesario para subir y bajar. Un valor menor a 60 cm podría resultar en escalones demasiado pequeños o empinados, mientras que un valor superior a 64 cm podría significar escalones demasiado grandes o planos, ambos escenarios incómodos y propensos a tropiezos. La aplicación de la Regla de Blondel es, por tanto, un pilar para el diseño ergonómico de escaleras, adaptándose a la biomecánica del cuerpo humano para ofrecer una experiencia de tránsito fluida y natural.

Ejemplo de Cálculo de una Escalera Usando la Fórmula de Blondel

Para ilustrar la aplicación de la fórmula de Blondel, consideremos un ejemplo práctico. Supongamos que necesitamos diseñar una escalera para superar una altura total de 2,60 metros (260 cm). El objetivo es determinar el número ideal de escalones, la altura de cada contrahuella y la profundidad de cada huella para garantizar la comodidad y la seguridad.

1. Calcula el número de escalones necesarios:

   Para empezar, necesitamos una altura de contrahuella "ideal" o tentativa. Generalmente, una contrahuella entre 17 y 18 cm se considera cómoda para escaleras residenciales. Usaremos 18 cm como nuestra contrahuella ideal inicial.

   Dividimos la altura total a salvar por la altura ideal de la contrahuella:

   260 cm / 18 cm/escalón = 14.44 escalones

   Dado que no podemos tener una fracción de escalón, siempre debemos redondear el número de escalones hacia arriba para obtener un número entero. Esto asegura que la altura total se supere completamente y que las contrahuellas sean ligeramente más bajas, lo que es más cómodo.

   Por lo tanto, redondeamos 14.44 a 15 escalones.

2. Calcula la altura real de cada contrahuella:

   Ahora que tenemos el número exacto de escalones, podemos calcular la altura precisa de cada contrahuella dividiendo la altura total a salvar por el número de escalones calculado:

   260 cm / 15 escalones = 17.33 cm de altura para cada contrahuella

   Esta altura de 17.33 cm se encuentra dentro del rango cómodo y seguro (generalmente entre 15 y 18 cm).

3. Calcula la profundidad de cada huella usando la fórmula de Blondel:

   Ahora aplicamos la fórmula de Blondel: 2R + T = K (donde K es un valor entre 60 y 64 cm). Utilizaremos un valor de K = 64 cm para este ejemplo, ya que es el valor que se usó en el texto de referencia para este cálculo específico.

   Sustituimos el valor de la contrahuella (R = 17.33 cm) en la fórmula:

   (2 x 17.33 cm) + T = 64 cm

   34.66 cm + T = 64 cm

   Ahora, despejamos T (la profundidad de la huella):

   T = 64 cm - 34.66 cm

   T = 29.34 cm de profundidad para cada huella

   Esta profundidad de 29.34 cm también es un valor adecuado, generalmente las huellas cómodas varían entre 28 y 30 cm. Al seguir estos pasos, hemos determinado las medidas óptimas para una escalera de 2.60 metros de altura, asegurando que cumpla con los criterios de comodidad y seguridad dictados por la Regla de Blondel.

   Más Allá del Peldaño: Anchura, Descansos y Altura Libre

   El diseño de una escalera va más allá de las proporciones de huella y contrahuella. Otros factores críticos, como la anchura, la inclusión de descansos y la altura libre al techo, son fundamentales para la funcionalidad, la accesibilidad y la seguridad general de la estructura. Ignorar estas consideraciones podría resultar en una escalera incómoda, peligrosa o incluso no conforme con las normativas locales.

   ¿Cómo Determinar la Anchura de la Escalera?

   La anchura de la escalera es un aspecto vital que impacta directamente en la comodidad y la capacidad de tránsito de personas. Las recomendaciones varían según el uso previsto de la escalera y las normativas locales:

   • Para viviendas unifamiliares, se recomienda una anchura mínima de 80 cm, lo que permite el paso cómodo de una persona y, en caso de necesidad, el transporte de objetos no demasiado voluminosos.
   • En edificios públicos o con alto flujo de personas, la anchura mínima aumenta a 1,00 metro. Esto es crucial para permitir que varias personas suban o bajen simultáneamente sin sentirse apretadas.

   El renombrado arquitecto Ernst Neufert, en su obra "Datos de los Arquitectos", ofrece pautas adicionales: una escalera de 1,25 metros de ancho puede acomodar cómodamente a dos personas subiendo y bajando a la vez, mientras que una de 1,85 metros puede permitir el paso simultáneo de tres personas, manteniendo una distancia adecuada de 55 cm entre la persona y el pasamanos.

   ¿Después de Cuántos Pasos Debe Incluirse un Rellano?

   Los rellanos, o descansos, son plataformas horizontales que interrumpen la secuencia continua de peldaños. Su función principal es ofrecer un punto de reposo, facilitar el cambio de dirección y mejorar la seguridad al reducir la longitud de tramos excesivamente largos. La regla general es que una escalera no debería tener más de 15 peldaños seguidos sin un rellano. Después de esta cantidad, es altamente recomendable incorporar un descanso. El tamaño mínimo de un rellano debe ser al menos igual a la profundidad de tres pasos, es decir, tres veces la profundidad de la huella, para proporcionar un espacio adecuado para el descanso y la maniobra.

   ¿Cuál es la Altura Ideal Entre la Escalera y el Techo?

   La altura libre entre la superficie de un escalón y el techo o cualquier obstrucción superior es un factor crítico para evitar golpes en la cabeza y garantizar un tránsito cómodo, especialmente para personas altas. Se recomienda una altura libre mínima de 2,15 metros. Aunque algunas normativas, como las mencionadas por Ernst Neufert, podrían permitir un mínimo de 2,00 metros en ciertas circunstancias, es prudente adherirse al valor más generoso para maximizar la comodidad y la seguridad. Adicionalmente, la altura de los pasamanos es vital para el apoyo y debe oscilar entre 80 y 90 cm medidos desde el borde frontal de cada escalón.

   Consideraciones Fundamentales para la Construcción de Escaleras

   Una escalera no es solo una serie de peldaños; es una estructura compleja que requiere una planificación meticulosa y una ejecución precisa. Más allá de los cálculos de huella y contrahuella, varios factores determinan la durabilidad, la seguridad y la integración estética de la escalera en el espacio.

   La Base: Cimiento de la Seguridad

   El primer y quizás más crítico paso en la construcción de una escalera es asegurar una base sólida y nivelada. Una cimentación adecuada garantiza la estabilidad de toda la estructura, previniendo asentamientos, grietas y, lo que es más importante, riesgos de seguridad. Esto implica una excavación cuidadosa de la zona, una nivelación precisa del terreno y una compactación adecuada del suelo. Solo sobre una base perfectamente preparada se puede empezar a levantar el armazón de la escalera, generalmente con madera resistente u otros materiales estructurales.

   Materiales: Durabilidad y Estética

   La elección de los materiales es un aspecto multifacético que debe considerar la exposición a los elementos, el nivel de tráfico previsto, los requisitos de mantenimiento y el presupuesto. Por ejemplo, una escalera exterior necesitará materiales resistentes a la intemperie, como ciertos tipos de madera tratada, hormigón o metal galvanizado, para evitar la degradación por humedad, sol o cambios de temperatura. Para escaleras de alto tráfico, como las de edificios públicos o zonas muy transitadas en una vivienda, la durabilidad es primordial, optando por materiales como el hormigón, la piedra natural, la madera dura o el metal, que puedan soportar el desgaste constante.

   El mantenimiento también es un factor clave. Mientras que los escalones de piedra natural o madera pueden requerir limpieza regular, sellado o tratamientos protectores, opciones como el compuesto o el vinilo pueden demandar menos atención. Las escaleras metálicas podrían necesitar pintura o tratamientos anticorrosivos periódicos. Es vital investigar y elegir materiales que se adapten no solo a la funcionalidad y la estética deseada, sino también a la capacidad de mantenimiento a largo plazo del propietario. Finalmente, el costo inicial debe sopesarse frente al valor a largo plazo; materiales más caros inicialmente pueden ofrecer mayor durabilidad y menores costos de mantenimiento a lo largo de su vida útil.

   Iluminación y Ventilación: Elementos Vitales

   Una buena iluminación es crucial para cualquier espacio, pero adquiere una importancia particular en las escaleras, donde una visibilidad deficiente puede llevar a accidentes. La iluminación debe ser uniforme, evitando sombras pronunciadas o zonas oscuras que puedan ocultar los peldaños o crear ilusiones ópticas peligrosas. La fuente de luz debe ser lo suficientemente brillante para iluminar toda la escalera, pero sin generar deslumbramiento que pueda cegar temporalmente al usuario. Se pueden considerar luces empotradas en las paredes, tiras LED bajo los pasamanos o luces en cada contrahuella para una visibilidad óptima.

   Aunque a menudo se pasa por alto, una buena ventilación también es beneficiosa, especialmente en escaleras que conectan diferentes niveles con variaciones de temperatura o humedad, o en espacios donde se busca una circulación de aire eficiente para mantener la calidad del ambiente.

   Herramientas y Planificación

   Contar con las herramientas adecuadas y un plano detallado de la escalera es tan importante como los cálculos. Un buen diseño arquitectónico no solo define la forma y las dimensiones, sino que también considera la integración estructural y estética de la escalera en el conjunto del edificio, garantizando que sea tanto funcional como visualmente atractiva.

   Normativas y Medidas Estándar para Escalones

   La normativa de construcción desempeña un papel crucial en el diseño de escaleras, estableciendo pautas y requisitos mínimos para garantizar la seguridad y la accesibilidad. Aunque las regulaciones pueden variar ligeramente entre países y regiones, existen principios generales que se aplican globalmente para las medidas de los escalones.

   • Altura de la Contrahuella: La altura de la contrahuella (R) es la distancia vertical entre dos huellas consecutivas. Generalmente, esta medida debe oscilar entre 15 y 18 centímetros. En algunos países, como España, las regulaciones pueden permitir un rango más amplio, como entre 10 y 18 cm, dependiendo del tipo de edificio y uso. Una altura consistente en todos los escalones es vital para evitar tropiezos, ya que incluso una pequeña variación puede alterar el ritmo del paso.
   • Profundidad de la Huella: La profundidad de la huella (T) es la distancia horizontal donde se apoya el pie. La medida promedio recomendada se sitúa entre 28 y 30 centímetros. Una huella demasiado estrecha puede dificultar el apoyo completo del pie, mientras que una excesivamente profunda puede alargar el paso de forma incómoda.
   • Anchura del Escalón: La anchura mínima de un escalón es un factor de accesibilidad y capacidad de flujo. Como se mencionó, 80 centímetros es el mínimo común para viviendas unifamiliares, mientras que 1,00 metro o más es habitual para edificios públicos para permitir el paso de varias personas.
   • Ángulo de Inclinación: El ángulo de inclinación de la escalera se deriva de la relación entre la contrahuella y la huella. Para escaleras cómodas y seguras, se recomienda que este ángulo no supere los 45 grados. Un ángulo más pronunciado dificultaría el ascenso y descenso, especialmente para personas con movilidad reducida o al transportar objetos.

   Es fundamental consultar y cumplir con las normativas locales específicas para cada proyecto de escalera, ya que estas pueden incluir requisitos adicionales sobre pasamanos, barandillas, superficies antideslizantes y señalización, todo ello diseñado para maximizar la seguridad de los usuarios.

   Calculadora de Escaleras: Una Herramienta Indispensable

   En la era digital, la complejidad del cálculo de escaleras se ha simplificado considerablemente gracias a las herramientas en línea. Una calculadora de escaleras es un recurso invaluable que permite determinar de manera rápida y precisa todos los parámetros necesarios para el diseño de una escalera, basándose en principios como la fórmula de Blondel.

   Estas calculadoras suelen requerir un único dato de entrada: la altura total a salvar (en centímetros). Una vez ingresada esta información, la herramienta procesa automáticamente los datos y proporciona una serie de resultados esenciales:

   • Escalones necesarios: El número óptimo de peldaños para la altura total.
   • Contrahuella (altura): La altura exacta de cada componente vertical del escalón.
   • Huella (profundidad): La profundidad ideal de la superficie horizontal de apoyo.
   • Ángulo de la escalera: La inclinación general de la rampa, indicando si es cómoda o demasiado pronunciada.

   El uso de estas calculadoras no solo agiliza el proceso de diseño, sino que también minimiza el riesgo de errores en los cálculos manuales, asegurando que el resultado final sea una escalera perfectamente proporcionada, cómoda y segura. Después de realizar el cálculo, muchas herramientas ofrecen una interpretación detallada de los resultados y, en ocasiones, una representación gráfica que ayuda a visualizar el diseño.

   Preguntas Frecuentes sobre el Diseño y Medida de Escaleras

   ¿Cuáles son los factores clave a considerar al diseñar una escalera interior para garantizar comodidad y seguridad?

   Al diseñar una escalera interior, es esencial considerar la altura total a superar, el número de peldaños, y, crucialmente, la relación óptima entre la contrahuella y la huella. Esta relación debe alinearse con la inclinación deseada de la rampa para asegurar que subir y bajar sea cómodo y seguro, evitando cualquier proporción incorrecta que pueda interrumpir el paso y generar riesgos.

   ¿Qué importancia tiene la «Regla de Oro de Blondel» en el diseño de escaleras y cómo se aplica en la práctica?

   La «Regla de Oro de Blondel» es fundamental porque proporciona un método matemático (2R + T = 60-64 cm) para garantizar que las escaleras sean ergonómicas y seguras. Se aplica calculando primero el número de escalones a partir de una contrahuella ideal, luego la altura real de la contrahuella, y finalmente la profundidad de la huella, asegurando que la suma de dos veces la contrahuella más la huella caiga dentro del rango de confort humano.

   ¿Cómo se calcula la altura y la anchura de un escalón utilizando la fórmula de Blondel en un ejemplo práctico de una escalera de 2,60 metros de altura?

   Para una escalera de 2,60 metros (260 cm): primero, se divide la altura total por una contrahuella ideal (ej. 18 cm) y se redondea hacia arriba (260/18 ≈ 15 escalones). Luego, se calcula la altura real de la contrahuella (260/15 = 17.33 cm). Finalmente, se aplica la fórmula de Blondel (2 x 17.33 cm) + T = 64 cm, lo que resulta en una huella de aproximadamente 29.34 cm.

   ¿Cuáles son las consideraciones fundamentales al construir una escalera en términos de materiales y herramientas?

   Es crucial iniciar con una base sólida y nivelada. La selección de materiales debe ser adecuada al uso y exposición (interior/exterior, tráfico), considerando durabilidad, mantenimiento y costo. Además, es indispensable contar con las herramientas apropiadas y un plano de diseño detallado para garantizar una construcción segura y eficiente.

   ¿Por qué es importante garantizar una buena iluminación al construir una escalera y cuáles son los aspectos clave a considerar en la elección de la iluminación?

   Una buena iluminación es vital para prevenir accidentes, ya que las escaleras son zonas de riesgo. La iluminación debe ser uniforme, lo suficientemente brillante para iluminar todo el tramo sin crear sombras o deslumbramientos que puedan confundir la percepción de los peldaños. Una iluminación bien planificada mejora significativamente la seguridad y la visibilidad.

   ¿Qué medidas mínimas se recomiendan para la anchura de una escalera en viviendas y edificios públicos?

   Para viviendas unifamiliares, se recomienda una anchura mínima de 80 cm. En edificios públicos, donde el tránsito de personas es mayor, la anchura mínima sugerida es de 1,00 metro para permitir el paso seguro y cómodo de varias personas simultáneamente.

   ¿Qué materiales se recomiendan para la construcción de escaleras?

   La elección de materiales depende del contexto: para exteriores, se necesitan materiales resistentes a la intemperie (hormigón, maderas tratadas, metal galvanizado). Para interiores y zonas de alto tráfico, se buscan materiales duraderos como madera dura, piedra, metal o compuestos. Es crucial equilibrar la calidad, la durabilidad a largo plazo, los requisitos de mantenimiento y el costo inicial.

   Soluciones de Accesibilidad: Más Allá del Diseño Tradicional

   A pesar de un diseño meticuloso, las escaleras pueden representar una barrera significativa para personas con movilidad reducida, personas mayores o aquellos que se recuperan de lesiones. En estos casos, las soluciones de accesibilidad complementarias se vuelven esenciales. Las sillas salva escaleras son una de las opciones más efectivas y versátiles para superar estas barreras arquitectónicas.

   Estas sillas se instalan directamente sobre la escalera, ya sea recta o curva, y permiten a la persona subir o bajar con solo presionar un botón, sentada de forma segura. Son una alternativa ideal cuando la construcción de rampas o ascensores no es viable o es demasiado costosa. La versatilidad de las sillas salva escaleras las convierte en una excelente opción para garantizar que todos los niveles de una vivienda o edificio sean accesibles, mejorando la calidad de vida y la independencia de sus usuarios.
