Losas en Voladizo: Maximizando Espacios con Seguridad

Las estructuras en voladizo, especialmente las losas, son elementos arquitectónicos y de ingeniería que capturan la imaginación. Permiten crear espacios sin soportes visibles, ofreciendo una sensación de ligereza y amplitud. Desde un balcón acogedor que se asoma al paisaje hasta una marquesina que protege de la lluvia, las losas en voladizo son una solución ingeniosa. Sin embargo, su diseño y construcción no son triviales; requieren una comprensión profunda de la física y la ingeniería estructural para garantizar su seguridad y durabilidad. ¿Alguna vez te has preguntado cómo es posible que estas losas se mantengan en el aire sin caerse? La respuesta reside en una combinación de materiales resistentes, diseño meticuloso y el cumplimiento estricto de ciertas reglas y cálculos.

En este artículo, desglosaremos las principales consideraciones para las losas en voladizo, explorando sus longitudes máximas típicas, los factores que influyen en su diseño y cómo la ingeniería asegura que estas maravillas estructurales cumplan su función de manera segura. Prepárate para descubrir los secretos que permiten a estas estructuras desafiar lo convencional y expandir nuestras posibilidades constructivas.

¿Qué es una Losa en Voladizo?

Antes de sumergirnos en los detalles técnicos, es fundamental entender qué es exactamente una losa en voladizo. A diferencia de una losa tradicional que está apoyada en todos sus lados o en varias columnas a lo largo de su extensión, una losa en voladizo es un tipo especializado de losa de hormigón que se apoya en un solo extremo, mientras que el otro extremo se proyecta libremente en el espacio. Este extremo libre, sin soporte adicional debajo, es lo que le da su característica apariencia de 'flotar'. El extremo apoyado está firmemente anclado a una viga o columna, la cual debe ser capaz de resistir no solo el peso de la losa, sino también las fuerzas de flexión y cizallamiento generadas por la parte en voladizo. Esta configuración única permite una gran flexibilidad en el diseño arquitectónico, creando espacios abiertos y vistas sin obstáculos.

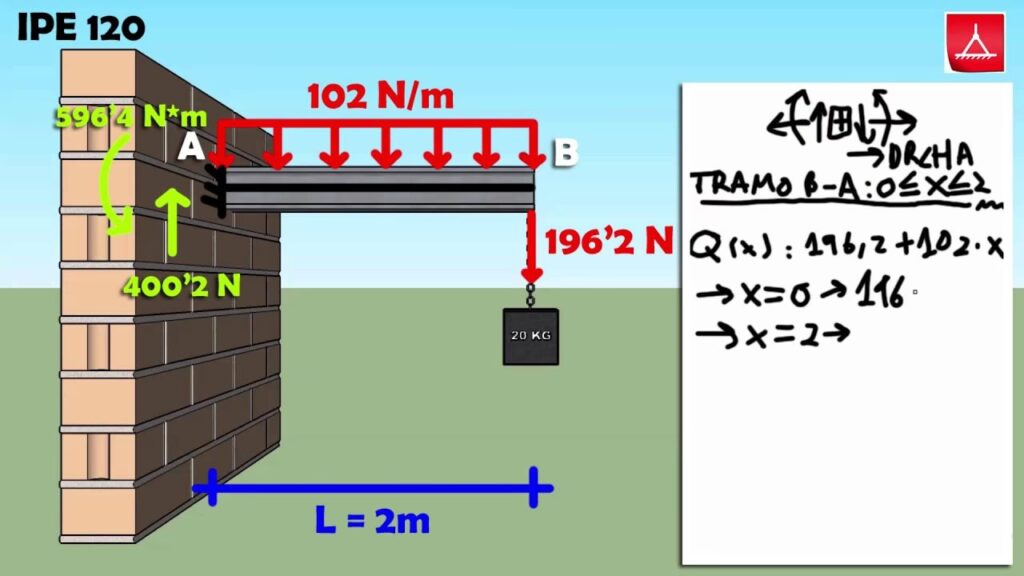

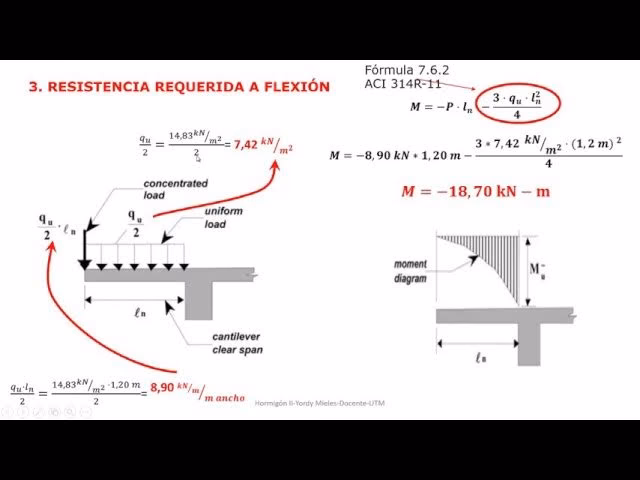

El principio detrás de una estructura en voladizo es la transferencia de carga. La carga aplicada en el extremo libre de la losa genera un momento de flexión significativo en el punto de apoyo. Para contrarrestar este momento y evitar que la losa se fracture o se deforme excesivamente, se requiere un diseño cuidadoso y una cantidad adecuada de refuerzo de acero, especialmente en la parte superior de la losa cerca del apoyo, donde se concentran las fuerzas de tracción.

Longitud Máxima de una Losa en Voladizo: ¿Hasta Dónde se Puede Extender?

Una de las preguntas más frecuentes al considerar las losas en voladizo es: ¿cuál es su longitud máxima? La respuesta no es única, ya que depende de múltiples factores, pero existen rangos típicos y recomendaciones de seguridad para estructuras estándar. En una construcción normal, la longitud máxima de una losa en voladizo de hormigón armado puede variar. Generalmente, se considera que una losa en voladizo típica puede extenderse entre 2 y 2.5 metros.

Sin embargo, para garantizar un margen de seguridad adecuado y un buen comportamiento estructural a largo plazo, a menudo se recomienda que la longitud máxima de la losa en voladizo no supere los 2 metros (aproximadamente 6 a 6.5 pies). Esta limitación ayuda a controlar la deflexión (el pandeo o la curvatura de la losa bajo carga) y las vibraciones, que pueden ser más pronunciadas en voladizos más largos. Es crucial entender que estas son pautas generales para estructuras convencionales. En proyectos de ingeniería más complejos o con diseños muy específicos, es posible encontrar voladizos significativamente más largos, incluso de varias decenas de metros, pero estos requieren un análisis estructural avanzado, materiales de alta resistencia y sistemas de soporte más sofisticados.

La Importancia de la Relación Luz/Profundidad Efectiva

Además de la longitud absoluta, el espesor de la losa juega un papel fundamental en su capacidad para comportarse como un voladizo. Para las losas en voladizo, se debe cumplir con una relación específica entre la luz (longitud del voladizo) y la profundidad efectiva (espesor útil de la losa). Una recomendación común es que esta relación sea de aproximadamente 7. Esto significa que, para un voladizo de 2.1 metros (2100 mm), el espesor efectivo de la losa debería ser al menos de 300 mm (2100/7 = 300). Cumplir con esta relación es vital para controlar la deflexión y asegurar que la losa tenga la rigidez necesaria para soportar las cargas sin deformarse excesivamente, lo que podría llevar a fallas estructurales o a un rendimiento insatisfactorio.

Factores Clave que Influyen en la Longitud y Diseño de un Voladizo

La capacidad de una losa en voladizo para extenderse y soportar cargas de manera segura está determinada por una interacción compleja de varios factores. Los ingenieros estructurales evalúan meticulosamente cada uno de estos elementos durante la fase de diseño y planificación para asegurar la integridad y estabilidad de la estructura.

1. Espesor de la Losa

El espesor de la losa de hormigón es un factor crítico. Las losas más gruesas poseen una mayor capacidad de carga y son más resistentes a la deflexión y al agrietamiento. Un mayor espesor proporciona una mayor inercia a la sección transversal, lo que se traduce en una mayor rigidez. Para un voladizo dado, aumentar el espesor puede permitir que soporte cargas más pesadas o que se extienda una distancia ligeramente mayor, siempre dentro de los límites prácticos y económicos.

2. Tipo y Cantidad de Refuerzo

El hormigón es muy fuerte a la compresión, pero débil a la tracción. En una losa en voladizo, la parte superior de la losa cerca del punto de apoyo experimenta fuerzas de tracción significativas. Por lo tanto, el tipo, la cantidad y la distribución del refuerzo de acero (generalmente barras de acero o mallas) son cruciales. Un refuerzo adecuado y bien calculado no solo mejora la resistencia a la tracción, sino que también controla el agrietamiento y aumenta la durabilidad de la losa. La ubicación precisa de las barras de refuerzo es vital para que trabajen eficientemente contra los momentos de flexión.

3. Condiciones del Suelo

Aunque la losa en voladizo en sí no se apoya directamente en el suelo en su extremo libre, la capacidad portante del suelo donde se cimenta la estructura de soporte (vigas o columnas) es un factor fundamental. Si el suelo tiene una baja capacidad de carga, la cimentación que sopiene el extremo fijo del voladizo podría asentarse o fallar, comprometiendo la estabilidad de toda la estructura. Un estudio geotécnico es indispensable para evaluar las condiciones del suelo y diseñar una cimentación adecuada que pueda soportar las cargas transmitidas por el voladizo.

4. Cargas Aplicadas

Las cargas que la losa en voladizo deberá soportar son un determinante principal de su diseño. Estas cargas incluyen:

• Cargas Muertas: El peso propio de la losa, acabados (baldosas, revestimientos), barandillas, etc.
• Cargas Vivas: El peso de las personas, mobiliario, nieve (en zonas frías), equipos, etc.
• Cargas Ambientales: Viento (especialmente en voladizos expuestos), sismos, etc.

Los ingenieros deben calcular el peor escenario de carga para asegurar que la losa pueda resistirlos sin fallar. Un voladizo diseñado para un balcón residencial no será el mismo que uno para una marquesina industrial que soporte equipos pesados o grandes cargas de viento.

5. Normativas y Códigos de Construcción

Cada región o país tiene sus propios códigos y normativas de construcción que rigen el diseño de estructuras de hormigón armado, incluyendo las losas en voladizo. Estas normativas establecen requisitos mínimos de resistencia, rigidez, durabilidad y seguridad. Los ingenieros deben adherirse estrictamente a estos códigos para obtener los permisos de construcción y garantizar que la estructura sea segura y legal.

Tabla Comparativa de Factores de Diseño en Losas en Voladizo

Para visualizar mejor cómo interactúan estos factores, consideremos la siguiente tabla:

Aplicaciones Comunes de Losas en Voladizo

Las losas en voladizo se utilizan en una amplia gama de aplicaciones, desde pequeñas estructuras residenciales hasta grandes proyectos de infraestructura. Su versatilidad y la capacidad de crear espacios sin obstrucciones las hacen muy valiosas:

• Balcones: Quizás la aplicación más común en edificios residenciales y comerciales, proporcionando espacios exteriores sin necesidad de columnas de apoyo en el borde.
• Marquesinas y Aleros: Proporcionan protección contra el sol y la lluvia en entradas de edificios, ventanas o áreas de carga/descarga.
• Vigas de Gran Altura: En algunas construcciones, se utilizan vigas en voladizo para soportar elementos arquitectónicos o funcionales que sobresalen de la fachada.
• Escaleras: A menudo, los peldaños de las escaleras se diseñan como pequeños voladizos anclados a una viga central o a la pared.
• Puentes y Estructuras de Transporte: En proyectos de gran escala, secciones de puentes o pasarelas pueden ser diseñadas como voladizos para superar obstáculos o para conectar diferentes puntos.
• Plataformas Industriales: En plantas industriales, las plataformas de acceso o de maquinaria pueden ser voladizos para optimizar el espacio y la funcionalidad.
• Elementos Arquitectónicos: En el diseño moderno, los voladizos se utilizan para crear efectos dramáticos, resaltando la forma y la estética de un edificio.

Consideraciones de Diseño y la Importancia de la Ingeniería Profesional

El diseño de una losa en voladizo es una tarea compleja que debe ser realizada por ingenieros estructurales calificados. Un error en el cálculo o en la especificación de los materiales podría tener consecuencias catastróficas. Los ingenieros utilizan software de modelado y análisis estructural avanzado para simular el comportamiento de la losa bajo diferentes escenarios de carga, asegurando que cumpla con todos los requisitos de seguridad y servicio. Este proceso incluye:

• Análisis de Momentos y Fuerzas Cortantes: Determinar las fuerzas internas que la losa debe resistir.
• Diseño del Refuerzo: Calcular la cantidad y disposición exacta del acero de refuerzo necesario.
• Control de Deflexiones: Asegurar que la losa no se curve excesivamente bajo carga, lo que podría afectar la estética, la funcionalidad o incluso la seguridad.
• Consideraciones de Vibración: Especialmente importante en voladizos largos o en estructuras donde las vibraciones podrían ser molestas o perjudiciales.
• Durabilidad y Protección: Asegurar que el hormigón y el acero estén protegidos contra la corrosión y otros factores ambientales.

En resumen, si bien la idea de una losa en voladizo es fascinante, su ejecución exige precisión y un profundo conocimiento técnico. La seguridad y la estabilidad de estas estructuras dependen completamente de un diseño riguroso y una construcción de alta calidad.

Preguntas Frecuentes sobre Losas en Voladizo

¿Qué hace que una losa sea un voladizo?

Una losa se considera en voladizo cuando está apoyada en un solo extremo, y el otro extremo se proyecta libremente en el espacio sin ningún soporte adicional debajo. Esto permite crear espacios abiertos y sin obstrucciones.

¿Cuál es la longitud máxima segura para un balcón en voladizo residencial?

Para balcones residenciales estándar, la longitud máxima recomendada suele ser de 2 a 2.5 metros. Sin embargo, para mayor seguridad y control de deflexiones, muchos profesionales sugieren no exceder los 2 metros para aplicaciones generales.

¿Por qué el espesor de la losa es tan importante en un voladizo?

El espesor de la losa es crucial porque afecta directamente su rigidez y capacidad para resistir la deflexión. Una losa más gruesa tiene mayor inercia y puede soportar mayores cargas y luces sin curvarse excesivamente o agrietarse.

¿Qué es la relación luz/profundidad efectiva en un voladizo?

Es una proporción que compara la longitud del voladizo con su espesor útil. Para losas en voladizo, una relación común es de 7, lo que significa que el espesor efectivo debe ser al menos la séptima parte de la longitud del voladizo para controlar la deflexión y asegurar la rigidez.

¿Puede una losa en voladizo ser de madera o acero en lugar de hormigón?

Sí, el concepto de voladizo se aplica a otros materiales estructurales como la madera y el acero. Las vigas en voladizo de acero son comunes en puentes y grandes estructuras, y las vigas de madera en voladizo se usan en cubiertas o elementos decorativos. Los principios de diseño son similares, pero las propiedades de los materiales y las normativas específicas para cada uno deben ser consideradas.

¿Qué riesgos existen si una losa en voladizo no está bien diseñada?

Los riesgos incluyen deflexiones excesivas (pandeo visible), vibraciones molestas, agrietamiento del hormigón, fallas estructurales que pueden llevar al colapso, y problemas de durabilidad a largo plazo. Por eso, el diseño profesional es indispensable.
