El Misterio de los Dientes Virtuales en Engranajes Helicoidales

Los engranajes son, sin duda, el corazón mecánico de innumerables sistemas, desde los relojes más pequeños hasta la maquinaria industrial más pesada. Entre la diversidad de tipos existentes, los engranajes helicoidales destacan por sus características superiores en muchas aplicaciones. A diferencia de sus contrapartes de dientes rectos, que engranan de forma abrupta, los engranajes helicoidales ofrecen una operación notablemente más suave, silenciosa y una mayor capacidad para transmitir cargas a altas velocidades. Pero, ¿cuál es el secreto detrás de estas ventajas y cómo se diseñan para lograr tal rendimiento? La respuesta se encuentra en un concepto fundamental y a menudo malinterpretado: el número virtual de dientes.

Este concepto, aunque pueda parecer abstracto, es la piedra angular para el diseño y la fabricación precisos de los engranajes helicoidales. Es lo que permite a los ingenieros predecir y optimizar el comportamiento de estos componentes bajo carga, asegurando su durabilidad y eficiencia. Comprender el número virtual de dientes no solo es crucial para los diseñadores, sino también fascinante para cualquiera interesado en la mecánica y la ingeniería de precisión.

¿Qué Hace Especial a un Engranaje Helicoidal?

Antes de sumergirnos en el concepto del número virtual, es esencial comprender las características que distinguen a los engranajes helicoidales de otros tipos. Su principal diferencia radica en la forma de sus dientes, que están cortados en un ángulo (ángulo de hélice) respecto al eje de rotación del engranaje, formando una hélice. Esta inclinación confiere varias ventajas significativas:

• Engrane Gradual y Suave: A diferencia de los engranajes rectos, donde la línea de contacto entre los dientes es paralela al eje y el engrane ocurre de forma instantánea a lo largo de toda la cara del diente, en los engranajes helicoidales el contacto es gradual. Comienza en un punto y se extiende progresivamente a lo largo de la cara del diente a medida que el engranaje gira. Esta transición suave reduce drásticamente los choques, las vibraciones y el ruido durante la operación.
• Mayor Capacidad de Carga: Gracias al contacto gradual y a la mayor longitud de la línea de contacto (debido a la inclinación del diente), la carga se distribuye sobre un área más grande y durante un período de tiempo más prolongado. Esto permite que los engranajes helicoidales soporten cargas significativamente mayores que los engranajes rectos de tamaño comparable.
• Adecuados para Altas Velocidades: La suavidad de su engrane los hace ideales para aplicaciones que requieren altas velocidades de transmisión, minimizando el desgaste y prolongando la vida útil del sistema.
• Generación de Fuerza Axial: Una característica inherente a los engranajes helicoidales es la generación de una fuerza de empuje axial, es decir, una fuerza que actúa a lo largo del eje del engranaje. Esta fuerza debe ser gestionada mediante rodamientos de empuje adecuados o, en muchos casos, eliminada utilizando engranajes helicoidales dobles (también conocidos como engranajes de espina de pescado), que son esencialmente dos engranajes helicoidales opuestos montados uno al lado del otro.

Estas propiedades hacen que los engranajes helicoidales sean la elección preferida en transmisiones automotrices, cajas de cambios industriales, maquinaria pesada y cualquier aplicación donde la suavidad, la capacidad de carga y la operación silenciosa sean críticas.

El Concepto del Engranaje Virtual o Equivalente: Un Plano de Diseño

Aquí es donde el concepto del número virtual de dientes entra en juego y se vuelve fundamental. Aunque los dientes de un engranaje helicoidal son curvos en la dirección axial, para propósitos de diseño y cálculo de resistencia, se necesita un método para relacionar su geometría compleja con principios más simples y conocidos. La solución es considerar el engranaje helicoidal como si fuera un engranaje recto en un plano específico: el plano normal a la cara del diente.

Imagina que cortas una rebanada muy delgada de un engranaje helicoidal, de manera que el corte sea perpendicular a la hélice del diente. En esta sección transversal, el perfil del diente se parecerá mucho al perfil de un diente de engranaje recto estándar. Este engranaje 'imaginario' en el plano normal se conoce como el engranaje equivalente o engranaje virtual.

El número de dientes que tendría este engranaje recto equivalente, si existiera con la misma curvatura de perfil que la sección normal del diente helicoidal, es lo que llamamos el número virtual de dientes (Zv). Este número no es el conteo físico de los dientes alrededor de la circunferencia del engranaje helicoidal, sino un valor calculado que representa la 'efectividad' o la 'forma' del diente en el plano donde se experimentan las tensiones más críticas.

La Fórmula Clave: Calculando el Número Virtual de Dientes

La relación entre el número real de dientes (Z) y el número virtual de dientes (Zv) en un engranaje helicoidal depende directamente del ángulo de hélice (ψ). La fórmula universalmente aceptada para calcular el número virtual de dientes es:

Zv = Z / cos³(ψ)

Donde:

• Zv: Es el número virtual de dientes.
• Z: Es el número real de dientes del engranaje helicoidal.
• ψ (psi): Es el ángulo de hélice del engranaje, medido desde el eje del engranaje.
• cos³(ψ): Es el coseno del ángulo de hélice elevado al cubo.

La razón por la cual el coseno está elevado al cubo es un poco más compleja y se deriva de la geometría tridimensional del engranaje. Un factor de cos(ψ) aparece por la relación entre el paso normal (perpendicular al diente) y el paso transversal (en el plano de rotación). Los otros dos factores de cos(ψ) provienen de cómo la curvatura efectiva del perfil del diente en el plano normal se ve afectada por el ángulo de hélice. Esta curvatura es crucial para determinar la resistencia del diente, ya que un diente más curvo (como si tuviera menos dientes efectivos) es más débil, y un diente menos curvo (como si tuviera más dientes efectivos) es más fuerte. El número virtual de dientes refleja esta curvatura efectiva, lo cual es vital para calcular el esfuerzo de flexión en la base del diente.

Importancia Crítica del Número Virtual en el Diseño

El número virtual de dientes no es solo una curiosidad matemática; es un parámetro de diseño de vital importancia que impacta directamente en varios aspectos cruciales del rendimiento y la fabricación del engranaje helicoidal:

• Cálculo de la Resistencia a la Flexión: La principal aplicación del número virtual de dientes es en el cálculo de la resistencia de los dientes a la flexión. Las fórmulas estándar para la resistencia de los dientes (como la ecuación de Lewis o los métodos de AGMA) fueron desarrolladas originalmente para engranajes rectos. Al usar el número virtual, los ingenieros pueden aplicar estas fórmulas probadas a los engranajes helicoidales, tratando el perfil en el plano normal como el perfil de un engranaje recto equivalente. Esto permite predecir con precisión si los dientes soportarán las cargas operativas sin fracturarse.
• Selección de Herramientas de Corte: Las herramientas utilizadas para tallar los dientes de los engranajes (como fresas o herramientas de tallado) están diseñadas para crear un perfil de diente específico. La forma de estas herramientas se selecciona basándose en el número de dientes del engranaje que van a cortar. Para un engranaje helicoidal, la herramienta se selecciona en función del número virtual de dientes, ya que es la forma efectiva del diente en el plano normal lo que la herramienta debe replicar. Una selección incorrecta de la herramienta resultaría en un perfil de diente impreciso y un rendimiento deficiente.
• Evitar la Interferencia: El número virtual también es crucial para verificar la interferencia de los dientes. La interferencia ocurre cuando partes de los dientes que no deberían tocarse chocan durante el engrane, lo que provoca ruido, vibración y desgaste prematuro. Al considerar el número virtual, los diseñadores pueden asegurarse de que el perfil del diente en el plano normal sea lo suficientemente grande como para evitar este problema.

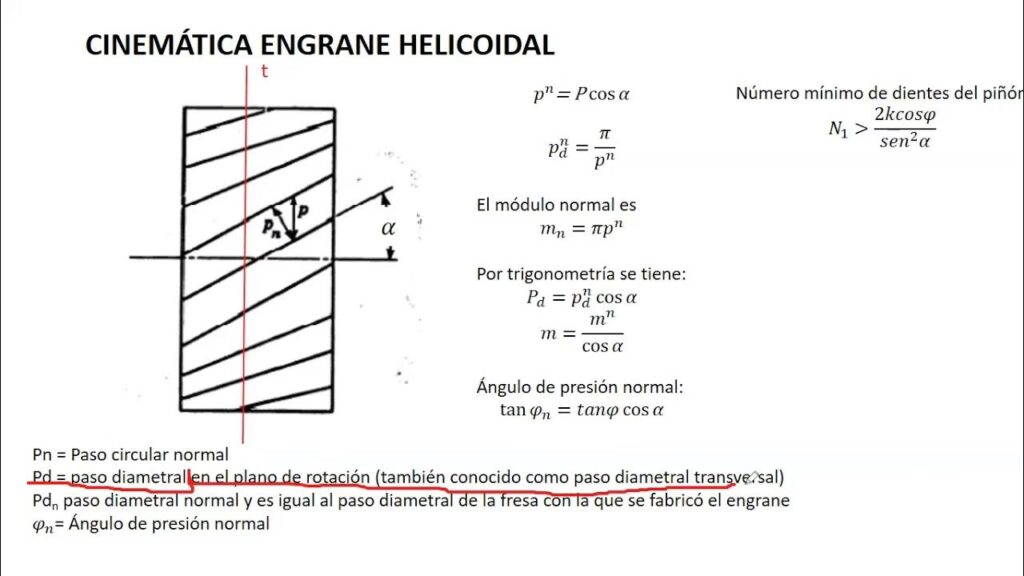

• Determinación del Módulo y Paso: Aunque el módulo (una medida del tamaño del diente) puede definirse en el plano normal o transversal, el módulo normal es el que está directamente relacionado con la forma del diente que se ve en la sección virtual. Esto influye en la selección del cortador y en las dimensiones generales del engranaje.

En esencia, el número virtual de dientes transforma un problema tridimensional complejo en un problema bidimensional más manejable, permitiendo la aplicación de principios de diseño y herramientas de fabricación establecidos para engranajes rectos.

Manejo del Empuje Axial en Engranajes Helicoidales

Como se mencionó anteriormente, una consecuencia de la inclinación de los dientes en los engranajes helicoidales es la generación de una fuerza de empuje axial. Esta fuerza, que actúa a lo largo del eje del engranaje, puede ser considerable y debe ser gestionada adecuadamente para evitar la falla de los rodamientos y el desalineamiento del sistema. Existen varias estrategias para mitigar este efecto:

• Rodamientos de Empuje: La solución más común es utilizar rodamientos diseñados específicamente para soportar cargas axiales. Estos rodamientos se instalan en el eje del engranaje y están dimensionados para absorber el empuje generado.
• Engranajes Helicoidales Dobles (Espina de Pescado): Una solución elegante y muy efectiva es el uso de engranajes helicoidales dobles. Estos engranajes consisten en dos conjuntos de dientes helicoidales cortados en la misma cara del engranaje, pero con ángulos de hélice opuestos (uno a la derecha y otro a la izquierda). La fuerza de empuje axial generada por una hélice es igual y opuesta a la generada por la otra, lo que resulta en una anulación neta del empuje axial. Esto elimina la necesidad de rodamientos de empuje grandes y simplifica el diseño del sistema, siendo comunes en transmisiones de alta potencia y aplicaciones marinas.

El manejo adecuado del empuje axial es tan crítico para el éxito de un diseño de engranaje helicoidal como el cálculo preciso del número virtual de dientes, ya que ambos afectan directamente la fiabilidad y la vida útil del sistema.

Tabla Comparativa: Engranajes Helicoidales vs. Engranajes Rectos

Para apreciar mejor las ventajas y desventajas de los engranajes helicoidales y la importancia del número virtual, a continuación, se presenta una tabla comparativa con los engranajes rectos:

Preguntas Frecuentes (FAQs) sobre el Número Virtual de Dientes

¿Por qué no se usa el número real de dientes para el diseño de resistencia?

El número real de dientes solo indica cuántos dientes hay en la circunferencia del engranaje. Sin embargo, debido al ángulo de hélice, la forma efectiva y la curvatura del diente en el plano donde se aplican las cargas (el plano normal) son diferentes a las de un engranaje recto con el mismo número de dientes. Es la curvatura del perfil del diente en el plano normal lo que determina su capacidad para soportar el esfuerzo de flexión. El número virtual de dientes representa esta curvatura efectiva, permitiendo aplicar las fórmulas de resistencia desarrolladas para engranajes rectos.

¿Cómo afecta el ángulo de hélice al número virtual?

Cuanto mayor sea el ángulo de hélice (ψ), menor será el valor de cos³(ψ) y, por lo tanto, mayor será el número virtual de dientes (Zv). Un mayor número virtual de dientes implica que el perfil efectivo del diente en el plano normal es 'más plano' o 'menos curvo', lo que generalmente se asocia con un diente más fuerte y con menos probabilidades de interferencia. Sin embargo, un ángulo de hélice muy grande también aumenta el empuje axial, lo que debe ser considerado en el diseño.

¿El número virtual es siempre un número entero?

No, el número virtual de dientes (Zv) rara vez es un número entero. Es un valor calculado que se utiliza en las ecuaciones de diseño. Cuando se selecciona una herramienta de corte para fabricar el engranaje, se elige una herramienta que esté diseñada para un rango de números de dientes, y se selecciona la que mejor se adapte al número virtual calculado.

¿Se aplica este concepto a otros tipos de engranajes?

El concepto de número virtual de dientes es específico para los engranajes helicoidales y otros tipos de engranajes donde los dientes están inclinados respecto al eje, como los engranajes cónicos espirales. Para los engranajes rectos, el número virtual de dientes es igual al número real de dientes (ya que el ángulo de hélice es 0, y cos³(0) = 1).

¿Cuál es la diferencia entre el módulo normal y el módulo transversal en engranajes helicoidales?

El módulo es una medida del tamaño del diente. En engranajes helicoidales, tenemos el módulo normal (mn) y el módulo transversal (mt). El módulo normal se mide en el plano perpendicular al diente (el plano del engranaje virtual), mientras que el módulo transversal se mide en el plano de rotación del engranaje. Están relacionados por la fórmula `mt = mn / cos(ψ)`. El módulo normal es el que es constante a lo largo de la hélice y es el que se usa típicamente para la selección de herramientas de corte y para definir el tamaño de los dientes en el plano del engranaje virtual.

Conclusión

El número virtual de dientes es un concepto ingenioso y absolutamente indispensable en el diseño preciso de engranajes helicoidales. Permite a los ingenieros traducir la compleja geometría tridimensional de estos engranajes en un modelo bidimensional más manejable, facilitando el cálculo de la resistencia, la selección de herramientas de fabricación y la prevención de interferencias. Es la clave para desbloquear las ventajas inherentes de los engranajes helicoidales: su operación suave, su bajo ruido y su excepcional capacidad para transmitir potencia a altas velocidades.

Comprender este concepto no solo es crucial para la ingeniería y la fabricación, sino que también nos revela la sofisticación detrás de componentes que a menudo damos por sentados. La próxima vez que escuches el suave zumbido de una transmisión o veas un engranaje helicoidal en acción, recuerda que su rendimiento excepcional es, en parte, un tributo al poder de un número virtual.
