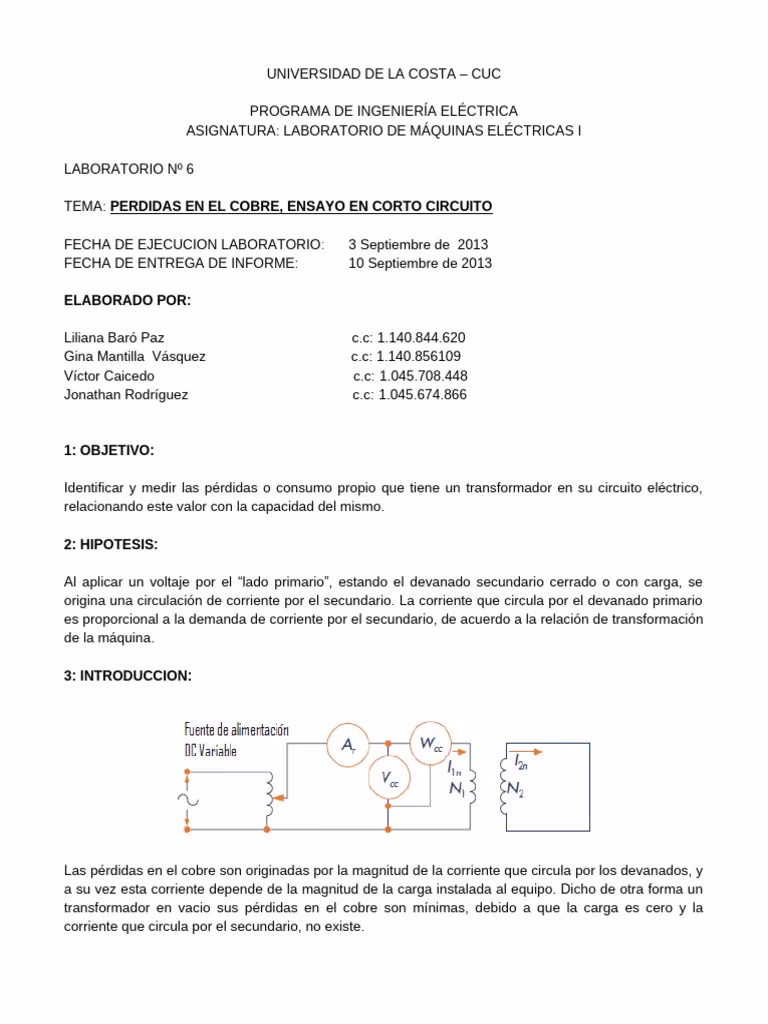

¿Cómo calcular las pérdidas en el cobre?

Los transformadores son componentes cruciales en cualquier sistema eléctrico, facilitando la transferencia eficiente de energía entre circuitos con diferentes niveles de tensión. Sin embargo, su funcionamiento no está exento de desafíos, y uno de los más significativos es la presencia de pérdidas de energía. Estas pérdidas se clasifican principalmente en dos categorías: pérdidas en vacío, también conocidas como pérdidas en el hierro, y pérdidas en carga, comúnmente denominadas pérdidas en el cobre. Comprender y calcular estas pérdidas es fundamental para diseñar transformadores más eficientes, reducir los costos operativos y contribuir a un uso más sostenible de la energía.

Históricamente, las pérdidas en el hierro representaban un porcentaje considerable de las pérdidas en vacío, mientras que las pérdidas en el cobre eran una fracción de las pérdidas en carga. Sin embargo, en un mundo cada vez más consciente de la eficiencia energética, cada vatio de energía perdido cuenta. Las pérdidas en el cobre, en particular, son un foco de atención debido a su dependencia directa de la carga del transformador y su impacto significativo en el rendimiento térmico y la vida útil del equipo. Este artículo se adentrará en el fascinante mundo de las pérdidas en el cobre, explorando su naturaleza, cómo calcularlas y las estrategias para minimizarlas, asegurando así un futuro energético más eficiente y confiable.

¿Qué son las Pérdidas en el Cobre de un Transformador?

Las pérdidas en el cobre, también conocidas como pérdidas de carga o pérdidas I²R, se refieren a la energía que se disipa en forma de calor debido a la resistencia eléctrica de los devanados del transformador. Los devanados, tanto el primario como el secundario, están hechos de conductores (generalmente cobre o aluminio) que, aunque excelentes conductores, poseen una resistencia inherente al flujo de la corriente eléctrica. Cuando la corriente pasa a través de estos conductores, se produce una caída de tensión y una disipación de energía, siguiendo la ley de Joule, que se manifiesta como calor.

A diferencia de las pérdidas en el hierro, que son relativamente constantes independientemente de la carga, las pérdidas en el cobre son directamente proporcionales al cuadrado de la corriente que circula por los devanados. Esto significa que cuanto mayor sea la carga conectada al transformador (y por ende, mayor la corriente que fluye), mayores serán las pérdidas en el cobre. Este fenómeno es crucial porque implica que la eficiencia de un transformador puede variar significativamente con su nivel de carga, siendo generalmente más alta a cargas cercanas a su capacidad nominal.

El calor generado por estas pérdidas no solo representa una pérdida de energía valiosa, sino que también tiene implicaciones directas en la temperatura operativa del transformador. Un aumento excesivo de la temperatura puede degradar el aislamiento de los devanados, reducir la vida útil del transformador y, en casos extremos, provocar fallas catastróficas. Por lo tanto, comprender y gestionar las pérdidas en el cobre es esencial para asegurar la fiabilidad y la longevidad de los transformadores.

La Fórmula Clave: Cálculo de las Pérdidas en el Cobre

El cálculo de las pérdidas en el cobre es fundamental para evaluar la eficiencia de un transformador y optimizar su diseño. La fórmula básica, también conocida como la fórmula de las pérdidas I²R, es sorprendentemente sencilla pero profundamente significativa en sus implicaciones:

Pc = I² × R

Donde:

• Pc representa las pérdidas en el cobre, medidas en vatios (W).
• I es la corriente que fluye a través del devanado, medida en amperios (A).
• R es la resistencia eléctrica del devanado, medida en ohmios (Ω).

Esta fórmula se aplica tanto al devanado primario como al secundario del transformador. Para obtener las pérdidas totales en el cobre del transformador, se suman las pérdidas calculadas para cada devanado. Es importante destacar que la corriente (I) en esta fórmula es la corriente de carga que circula por los devanados. Esto subraya la dependencia de las pérdidas en el cobre de la carga del transformador: a mayor corriente de carga, mayor será la pérdida.

Desglose de la Fórmula y su Significado

La relación cuadrática (I²) es particularmente importante. Significa que si la corriente se duplica, las pérdidas en el cobre se cuadruplican. Esta no linealidad hace que las pérdidas en el cobre sean un factor dominante en la eficiencia de un transformador, especialmente bajo cargas elevadas. Por ejemplo, un transformador operando al 50% de su carga nominal tendrá pérdidas en el cobre que son solo el 25% de las que tendría a plena carga (0.5² = 0.25). Esta característica es vital para los ingenieros al diseñar sistemas que operarán bajo cargas variables.

La resistencia (R) de un devanado depende de varios factores:

• Material del Conductor: El cobre es preferido por su baja resistividad, aunque el aluminio también se usa en algunas aplicaciones por su menor costo y peso.
• Longitud del Conductor: Cuanto más largo sea el devanado, mayor será su resistencia.
• Área de la Sección Transversal del Conductor: Cuanto mayor sea el área de la sección transversal (es decir, más grueso sea el cable), menor será la resistencia. Esta es una de las razones por las que los transformadores de alta potencia utilizan cables de gran calibre.
• Temperatura: La resistencia de los conductores metálicos aumenta con la temperatura. Esto crea un ciclo de retroalimentación: las pérdidas en el cobre generan calor, que a su vez aumenta la resistencia, lo que lleva a aún más pérdidas y calor. Por esta razón, la gestión térmica es un aspecto crítico en el diseño y operación de transformadores.

Además de las pérdidas I²R directas, las pérdidas en carga también pueden incluir pérdidas parásitas o pérdidas por corrientes de Foucault en los propios conductores y en los componentes estructurales cercanos debido al flujo de fuga. Estas pérdidas son menores pero significativas en transformadores de alta frecuencia o de gran tamaño.

Factores que Influyen en las Pérdidas en el Cobre

Más allá de la corriente y la resistencia intrínseca, varios factores adicionales pueden influir en la magnitud de las pérdidas en el cobre en un transformador. Comprender estos elementos permite una optimización más profunda y una selección adecuada del equipo para aplicaciones específicas.

Impacto de la Corriente Eléctrica

Como ya se mencionó, la corriente de carga es el factor más dominante. La relación cuadrática significa que las pérdidas en el cobre aumentan exponencialmente con la carga. Esto tiene implicaciones directas en la eficiencia operativa: un transformador que rara vez opera a plena carga podría ser más eficiente si se sobredimensiona ligeramente para reducir la corriente que fluye a través de sus devanados en condiciones de carga típicas. Por otro lado, un transformador constantemente sobrecargado no solo será ineficiente, sino que también estará en riesgo de sobrecalentamiento y fallo.

Resistencia del Conductor y su Rol en la Disipación de Energía

La resistencia es el corazón de las pérdidas en el cobre. Las decisiones de diseño sobre el tipo de material conductor (cobre vs. aluminio), el calibre del cable (área de sección transversal) y la longitud del devanado impactan directamente la resistencia total. Utilizar cables con mayor sección transversal es una de las estrategias más efectivas para reducir la resistencia y, por ende, las pérdidas en el cobre. Aunque esto puede aumentar el costo inicial y el tamaño del transformador, los ahorros a largo plazo en el consumo de energía y el aumento de la vida útil a menudo justifican la inversión.

Efecto de la Temperatura

La temperatura ambiente y la temperatura de operación del transformador tienen un efecto directo en la resistencia de los devanados de cobre. A medida que la temperatura aumenta, la resistencia del cobre también lo hace, lo que lleva a un incremento en las pérdidas. Este es un ciclo que puede ser perjudicial: más pérdidas significan más calor, lo que eleva la temperatura y, a su vez, aumenta aún más las pérdidas. Por ello, los sistemas de refrigeración (natural o forzada) son vitales para mantener la temperatura del transformador dentro de límites seguros y optimizar su eficiencia.

Frecuencia de la Corriente

Para aplicaciones de alta frecuencia, como las que se encuentran en fuentes de alimentación conmutadas o convertidores de energía, la distribución de la corriente dentro del conductor puede volverse desigual debido al efecto pelicular (skin effect) y al efecto de proximidad. Estos efectos hacen que la corriente tienda a fluir más por la superficie del conductor o se concentre en ciertas áreas, lo que efectivamente reduce el área de sección transversal utilizada y aumenta la resistencia aparente del devanado a altas frecuencias. Para mitigar esto, se utilizan cables especiales como el cable Litz, que consiste en múltiples hilos delgados aislados entre sí y trenzados de una manera específica para garantizar una distribución más uniforme de la corriente y reducir las pérdidas.

Diseño y Fabricación del Transformador

El diseño físico de los devanados, la forma en que se enrollan y la proximidad de los conductores a los componentes metálicos del núcleo o la estructura también pueden influir en las pérdidas parásitas de carga. Un diseño cuidadoso puede minimizar el flujo de fuga y las corrientes inducidas en otras partes del transformador, contribuyendo a una reducción global de las pérdidas en el cobre. La calidad de la fabricación, incluida la precisión del bobinado y la calidad del aislamiento, también juega un papel importante en la reducción de las pérdidas y en la fiabilidad a largo plazo.

Pérdidas de Energía en Transformadores: Una Visión General

Para entender completamente la importancia de las pérdidas en el cobre, es útil contextualizarlas dentro del marco general de las pérdidas de energía en los transformadores. Además de las pérdidas en el cobre (pérdidas en carga), los transformadores experimentan pérdidas en el hierro (pérdidas en vacío).

Pérdidas en el Hierro (Pérdidas en Vacío)

Estas pérdidas son prácticamente constantes desde que el transformador se energiza, independientemente de la carga conectada. Se deben a las propiedades magnéticas del material del núcleo y consisten principalmente en:

• Pérdidas por Histéresis: Relacionadas con la energía necesaria para magnetizar y desmagnetizar el núcleo a cada ciclo de la corriente alterna. Son proporcionales a la frecuencia y a la densidad de flujo máxima elevada a un exponente (exponente de Steinmetz).
• Pérdidas por Corrientes de Foucault: Causadas por corrientes inducidas en el propio material del núcleo debido al flujo magnético cambiante. Para minimizarlas, los núcleos de los transformadores se construyen con láminas delgadas de acero al silicio aisladas entre sí.

La siguiente tabla resume las principales diferencias entre las pérdidas en el cobre y las pérdidas en el hierro:

La pérdida total de potencia (ΔP) en un transformador es la suma de las pérdidas en vacío y en carga, a menudo ajustada por factores de fluctuación de carga y pérdidas de potencia reactiva, como se muestra en las fórmulas más complejas de evaluación de eficiencia energética:

Pérdida de potencia activa: ΔP = P_o + K_T ⋅ β² ⋅ P_k

Donde P_o son las pérdidas activas en vacío, P_k son las pérdidas activas de la carga, K_T es el coeficiente de pérdida por fluctuación de carga, y β es el factor de carga medio.

Esta visión integral es crucial, ya que la optimización de un transformador implica equilibrar tanto las pérdidas en el hierro como las pérdidas en el cobre para lograr la máxima eficiencia a la carga promedio esperada.

La Importancia de Minimizar las Pérdidas en el Cobre

Reducir las pérdidas en el cobre no es solo un objetivo técnico, sino una necesidad económica y ambiental en la era actual. Los beneficios de minimizar estas pérdidas son multifacéticos y se extienden desde el ahorro monetario hasta la contribución a un planeta más verde.

Aumento de la Eficiencia Energética

Cada vatio de energía que se pierde en forma de calor debido a las pérdidas en el cobre es energía que no se entrega a la carga. Al reducir estas pérdidas, una mayor proporción de la energía de entrada se convierte en energía útil, lo que se traduce en una mayor eficiencia del transformador. Un transformador más eficiente significa que se necesita generar menos energía en la fuente para satisfacer la misma demanda de carga, lo cual es fundamental para sistemas energéticos sostenibles.

Reducción de los Costos Operativos

La energía perdida se traduce directamente en costos en las facturas de electricidad. Para grandes consumidores de energía, como fábricas o centros de datos, incluso una pequeña mejora porcentual en la eficiencia del transformador puede resultar en ahorros significativos a lo largo de la vida útil del equipo. Los cálculos precisos de las pérdidas en el cobre permiten una evaluación económica de diferentes diseños de transformadores y ayudan a justificar la inversión en modelos más eficientes, que a menudo tienen un costo inicial más alto pero un costo total de propiedad (TCO) menor.

Mayor Vida Útil del Transformador

El calor es el enemigo número uno de la vida útil de los transformadores. Las altas temperaturas aceleran la degradación del aislamiento eléctrico, lo que puede llevar a cortocircuitos y fallas. Al reducir las pérdidas en el cobre, se genera menos calor dentro del transformador, lo que mantiene una temperatura operativa más baja. Esto no solo mejora la fiabilidad del equipo, sino que también extiende significativamente su vida útil, reduciendo la necesidad de reemplazos costosos y el tiempo de inactividad.

Menor Impacto Ambiental

La energía que se pierde como calor debe ser generada en algún lugar, y en muchos casos, esto implica la quema de combustibles fósiles, liberando gases de efecto invernadero. Al mejorar la eficiencia de los transformadores y reducir las pérdidas en el cobre, se disminuye la demanda general de energía y, por ende, la huella de carbono asociada a la generación eléctrica. Esto contribuye directamente a los esfuerzos globales para combatir el cambio climático y promover la sostenibilidad energética.

Optimización del Diseño y Selección de Materiales

La comprensión profunda de las pérdidas en el cobre impulsa la innovación en el diseño de transformadores. Los ingenieros pueden tomar decisiones informadas sobre el calibre de los conductores, la configuración de los devanados y los materiales de aislamiento. El uso de cobre de alta pureza, alambres de mayor calibre y técnicas de bobinado avanzadas son ejemplos de cómo se pueden reducir las pérdidas. Además, la consideración de la tensión de impedancia, que es crucial para las condiciones de cortocircuito y representa la tensión necesaria para hacer circular la corriente nominal cuando el otro devanado está en cortocircuito, también influye en la ingeniería general del transformador.

Estrategias para la Reducción de las Pérdidas en el Cobre

La reducción de las pérdidas en el cobre es un objetivo constante en el diseño y la operación de transformadores. Diversas estrategias, desde la selección de materiales hasta las técnicas de fabricación y la gestión operativa, contribuyen a minimizar estas pérdidas.

Selección de Materiales Conductores

El cobre es el material preferido para los devanados de transformadores debido a su excelente conductividad eléctrica. Sin embargo, dentro del cobre, la pureza y la calidad pueden variar. El uso de cobre de alta pureza con baja resistividad intrínseca es fundamental. Aunque el aluminio es una alternativa más económica y ligera, su mayor resistividad (aproximadamente 1.6 veces la del cobre) implica que, para la misma corriente y pérdidas, se requeriría una sección transversal del conductor significativamente mayor, lo que puede aumentar el tamaño y el peso del transformador.

Aumento de la Sección Transversal de los Conductores

Esta es la estrategia más directa y efectiva. Al aumentar el calibre del cable utilizado en los devanados, se reduce la resistencia (R) del conductor. Dado que las pérdidas en el cobre son proporcionales a I²R, una reducción en R tiene un impacto lineal directo en las pérdidas. Sin embargo, esto conlleva un aumento en el costo del material (más cobre), el peso y las dimensiones físicas del transformador. Los ingenieros deben encontrar un equilibrio entre la eficiencia deseada y las limitaciones de costo y espacio.

Técnicas de Bobinado Avanzadas

El diseño de los devanados también influye. En transformadores de alta frecuencia, donde el efecto pelicular y el efecto de proximidad son más pronunciados, el uso de cable Litz es una solución eficaz. El cable Litz, compuesto por múltiples hilos finos aislados individualmente y trenzados de forma específica, minimiza la concentración de corriente en la superficie del conductor, reduciendo la resistencia efectiva y, por lo tanto, las pérdidas a altas frecuencias.

Diseño Óptimo del Transformador

Un diseño cuidadoso del transformador puede minimizar las pérdidas parásitas de carga. Esto incluye la optimización de la geometría de los devanados para reducir el flujo de fuga y las corrientes de Foucault inducidas en otras partes metálicas del transformador (como las abrazaderas o el tanque). El objetivo es asegurar que el campo magnético esté lo más confinado posible a las trayectorias deseadas.

Gestión de la Carga

Dado que las pérdidas en el cobre dependen del cuadrado de la corriente de carga, operar los transformadores a cargas óptimas puede reducir significativamente estas pérdidas. Esto implica evitar la sobrecarga constante y, en sistemas con múltiples transformadores, implementar estrategias de gestión de carga que distribuyan la demanda de manera eficiente, quizás apagando transformadores inactivos o redirigiendo la carga para mantener los transformadores activos operando cerca de su punto de máxima eficiencia.

Sistemas de Refrigeración Eficientes

Aunque los sistemas de refrigeración no reducen directamente las pérdidas en el cobre, sí mitigan su impacto. Al mantener la temperatura operativa del transformador más baja, se evita el aumento de la resistencia de los devanados debido al calor, lo que a su vez ayuda a mantener las pérdidas en el cobre dentro de los límites esperados y protege el aislamiento del transformador, prolongando su vida útil.

La combinación de estas estrategias permite a los fabricantes y usuarios de transformadores lograr niveles de eficiencia cada vez mayores, lo que se traduce en importantes beneficios económicos y ambientales. La continua investigación en nuevos materiales y técnicas de diseño promete aún más avances en la reducción de las pérdidas en el cobre en el futuro.

Preguntas Frecuentes sobre las Pérdidas en el Cobre

¿Cuál es la fórmula para la pérdida de cobre en un transformador?

La fórmula principal para la pérdida de cobre en un transformador es Pc = I² × R. Aquí, 'I' representa la corriente en amperios que fluye a través del devanado, y 'R' es la resistencia en ohmios del devanado. Esta fórmula permite calcular la potencia perdida en vatios debido a la resistencia de los devanados.

¿Cómo afecta la pérdida de cobre a la eficiencia energética en los transformadores?

La pérdida de cobre impacta la eficiencia energética al convertir parte de la energía eléctrica en calor en lugar de transmitirla a la carga. Altas pérdidas de cobre significan que un transformador es menos eficiente, lo que se traduce en mayores costos operativos debido al consumo de energía adicional y, en ocasiones, la necesidad de sistemas de enfriamiento más robustos para disipar el calor generado.

¿Por qué es importante entender la pérdida de cobre en los sistemas eléctricos?

Comprender la pérdida de cobre es crucial para diseñar sistemas eléctricos que sean eficientes y funcionen correctamente. Ayuda a crear transformadores optimizados que gestionan eficazmente el calor, utilizan los materiales de manera más eficiente, cumplen con los estándares de seguridad y tienen un menor impacto ambiental, contribuyendo a la sostenibilidad de la infraestructura energética.

¿Puede explicar la aplicación práctica de la fórmula de la pérdida de cobre?

En la práctica, la fórmula de la pérdida de cobre se utiliza para estimar la cantidad de calor que los devanados de un transformador generarán durante su operación. Al conocer las corrientes esperadas y la resistencia de los devanados, los ingenieros pueden aplicar esta fórmula para calcular las pérdidas. Esto les permite seleccionar el tamaño y tipo de conductores adecuados, así como diseñar sistemas de enfriamiento apropiados para asegurar que el transformador opere de manera eficiente, sea rentable y satisfaga las demandas de la carga.

¿Qué factores contribuyen a la pérdida de cobre en un transformador?

La pérdida de cobre en un transformador se debe principalmente a la magnitud de la corriente que circula por los devanados y la resistencia de estos. Un aumento en la corriente o en la resistencia resultará en mayores pérdidas. Factores como el grosor adecuado de los cables, un buen diseño de refrigeración y el uso de materiales con baja resistividad son clave para controlar estas pérdidas.

¿El diseño de los transformadores influye en la aparición de pérdidas de cobre?

Sí, el diseño del transformador tiene una influencia significativa en las pérdidas de cobre. El tamaño y el tipo de conductores utilizados, la configuración de los devanados y los métodos de enfriamiento seleccionados afectan directamente la resistencia de los devanados y, por ende, las pérdidas de cobre. Un diseño optimizado busca minimizar estas pérdidas para maximizar la eficiencia.

¿La corriente eléctrica afecta la pérdida de cobre de forma lineal o exponencial?

La corriente eléctrica afecta la pérdida de cobre de forma exponencial. A medida que la corriente aumenta, la pérdida de cobre crece rápidamente porque está ligada al cuadrado de la corriente (I²). Esto significa que incluso un pequeño incremento en la corriente puede provocar un aumento considerable en las pérdidas de cobre.

¿Qué papel juega la resistencia del conductor en la disipación de energía en los transformadores?

La resistencia del conductor juega un papel fundamental en la disipación de energía en los transformadores. La resistencia es la propiedad que causa que la energía eléctrica se convierta en calor cuando la corriente fluye a través de un conductor. Reducir esta resistencia es clave para disminuir las pérdidas de energía y hacer que los transformadores sean más eficientes.

Conclusión

La comprensión y el cálculo de las pérdidas en el cobre son pilares fundamentales en el campo de la ingeniería eléctrica, especialmente en el diseño y la operación de transformadores. Hemos explorado cómo estas pérdidas, intrínsecamente ligadas a la resistencia de los devanados y al cuadrado de la corriente de carga, representan un desafío significativo para la eficiencia y la longevidad de los sistemas eléctricos. La fórmula Pc = I² × R, aunque simple, encapsula la esencia de este fenómeno y sirve como una herramienta indispensable para ingenieros y diseñadores.

Más allá de la teoría, la minimización de las pérdidas en el cobre tiene implicaciones prácticas y de gran alcance. Una menor disipación de energía en forma de calor se traduce directamente en una mayor eficiencia del transformador, lo que reduce los costos operativos, prolonga la vida útil del equipo al mitigar el estrés térmico en el aislamiento, y contribuye a una menor huella de carbono. La eficiencia energética no es solo una ventaja técnica, sino una responsabilidad económica y ambiental.

Las estrategias para abordar estas pérdidas abarcan desde la cuidadosa selección de materiales conductores de alta calidad, como el cobre de baja resistividad, hasta la optimización del diseño de los devanados, utilizando cables de mayor calibre y técnicas avanzadas como el cable Litz para mitigar los efectos de la frecuencia. Además, la gestión inteligente de la carga y el empleo de sistemas de refrigeración eficientes son esenciales para mantener las pérdidas bajo control durante la operación.

A medida que la tecnología avanza y la demanda de energía continúa creciendo, el enfoque en la reducción de las pérdidas, tanto en el hierro como en el cobre, seguirá siendo una prioridad. La innovación en materiales y diseños, junto con una comprensión profunda de los principios fundamentales de los transformadores, nos permitirá construir sistemas eléctricos más sostenibles, fiables y económicamente viables para el futuro.
