Potencia Aparente Trifásica: Fórmula y Cálculo Esencial

En el vasto y complejo mundo de la electricidad, comprender los diferentes tipos de potencia es fundamental, no solo para ingenieros y técnicos, sino para cualquiera que desee optimizar el uso y la distribución de la energía. Entre ellas, la Potencia Aparente juega un papel crucial, especialmente en los Sistemas Trifásicos, que son la columna vertebral de la distribución de energía a gran escala en la industria y las ciudades.

A menudo, la potencia eléctrica se percibe como un concepto único, pero la realidad es que se descompone en varios componentes que, aunque relacionados, cumplen funciones distintas. La potencia aparente es la suma vectorial de la potencia real (o activa) y la potencia reactiva, y su correcta comprensión es indispensable para el diseño, operación y mantenimiento eficiente de cualquier sistema eléctrico. En este artículo, desglosaremos la fórmula para la potencia aparente en sistemas trifásicos, su relación con otros parámetros eléctricos y por qué es tan importante para evitar problemas como la sobrecarga y garantizar la eficiencia energética.

¿Qué es la Potencia Aparente (S)?

La potencia aparente, denotada por la letra 'S', es la potencia total que fluye en un circuito eléctrico. Es la combinación de la potencia activa (P), que es la que realmente realiza un trabajo útil (como encender una bombilla o mover un motor), y la potencia reactiva (Q), que es necesaria para crear y mantener los campos magnéticos en componentes inductivos (como transformadores o motores) y campos eléctricos en componentes capacitivos (como condensadores), pero que no realiza un trabajo útil directo. La unidad de medida de la potencia aparente es el Volt-Ampere (VA), o kilovolt-ampere (kVA) para valores mayores.

Imagínese una jarra de cerveza: la cerveza es la potencia activa (P), la espuma es la potencia reactiva (Q), y el contenido total de la jarra (cerveza + espuma) es la potencia aparente (S). Usted paga por la jarra completa, aunque solo la cerveza le sacie la sed. De manera similar, los equipos eléctricos deben ser dimensionados para manejar la potencia aparente total, aunque solo una parte de ella se convierta en trabajo útil.

La Importancia de los Sistemas Trifásicos

Antes de sumergirnos en las fórmulas, es vital entender por qué los sistemas trifásicos son tan predominantes. A diferencia de los sistemas monofásicos (como los de la mayoría de los hogares), los sistemas trifásicos constan de tres ondas de corriente alterna con la misma frecuencia y amplitud, pero desfasadas 120 grados eléctricos entre sí. Esta configuración ofrece múltiples ventajas:

• Transmisión de energía más eficiente con menor cantidad de conductor.
• Entrega de potencia constante, lo que reduce las vibraciones en motores.
• Capacidad para arrancar motores grandes sin necesidad de dispositivos de arranque adicionales.
• Mayor capacidad de potencia para un tamaño y peso dados del equipo.

Debido a estas ventajas, los sistemas trifásicos son el estándar para la generación, transmisión y distribución de energía eléctrica a nivel industrial y comercial.

La Fórmula de la Potencia Aparente en Sistemas Trifásicos

Como se mencionó, la fórmula para la potencia aparente varía ligeramente dependiendo del tipo de sistema y de lo que se esté midiendo. Es crucial diferenciar entre un sistema monofásico ideal y un sistema trifásico equilibrado.

Para Sistemas Monofásicos Ideales (o un solo componente de fase):

En su forma más básica, para un sistema de corriente alterna (CA) monofásico o para calcular la potencia aparente de una sola fase en un sistema multifásico, la fórmula es:

S = V × I

Donde:

• S es la Potencia Aparente en Volt-Amperes (VA).
• V es el valor RMS (Root Mean Square o valor eficaz) del voltaje en Volts (V).
• I es el valor RMS de la corriente en Amperes (A).

Esta fórmula es fundamental porque representa la base de la potencia en cualquier circuito de CA, donde el voltaje y la corriente son sinusoidales.

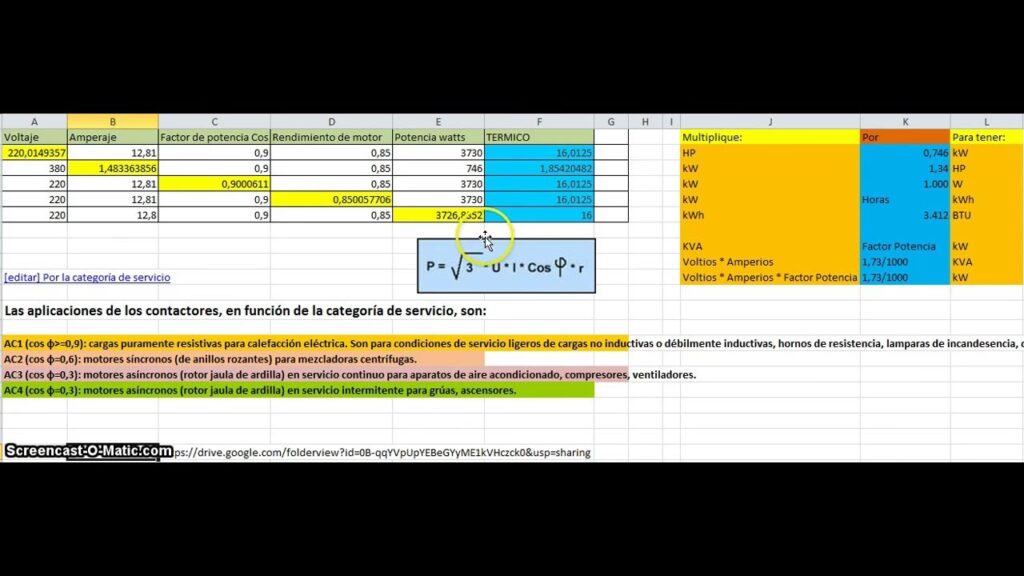

Para Sistemas Trifásicos Equilibrados:

Cuando se trata de sistemas trifásicos, la situación se vuelve un poco más compleja debido a las tres fases. Sin embargo, si el sistema está 'equilibrado' (es decir, las tensiones de fase son iguales, las corrientes de fase son iguales y los ángulos de fase entre ellas son de 120 grados), la fórmula se simplifica considerablemente. La fórmula para la potencia aparente total en un sistema trifásico equilibrado es:

S = √3 × V_L × I_L

Donde:

• S es la Potencia Aparente total del sistema trifásico en Volt-Amperes (VA).
• √3 (raíz cuadrada de 3) es aproximadamente 1.732. Este factor surge de la relación entre las tensiones de línea y fase en un sistema trifásico, y de la suma vectorial de las potencias de cada fase.
• V_L es el voltaje de línea a línea (o voltaje entre fases) en Volts (V). Es la diferencia de potencial entre dos de las tres líneas de fase.
• I_L es la corriente de línea en Amperes (A). Es la corriente que fluye a través de una de las líneas de fase.

Es importante recalcar que esta fórmula es válida para sistemas trifásicos equilibrados, ya sea en conexión en estrella (Y) o en triángulo (Delta). En sistemas desequilibrados, el cálculo se vuelve más complejo, requiriendo el cálculo de la potencia aparente de cada fase individualmente (utilizando S = V_fase × I_fase) y luego sumándolas vectorialmente, o utilizando métodos basados en componentes simétricas.

Relación con la Potencia Real y la Potencia Reactiva: El Triángulo de Potencias

La Potencia Aparente (S) no existe de forma aislada; está intrínsecamente ligada a la potencia real (P) y la potencia reactiva (Q) a través del famoso Triángulo de Potencias. Este triángulo es una representación vectorial que ilustra la relación entre estos tres tipos de potencia en un circuito de CA.

• Potencia Real (P): También conocida como potencia activa o potencia verdadera, es la potencia que efectivamente se consume y se convierte en trabajo útil (calor, luz, movimiento). Se mide en Watts (W) o kilowatts (kW). Es el cateto adyacente del triángulo.
• Potencia Reactiva (Q): Es la potencia que fluye de un lado a otro en el circuito sin realizar un trabajo útil. Es necesaria para el funcionamiento de equipos inductivos (motores, transformadores) y capacitivos (condensadores). Se mide en Volt-Amperes Reactivos (VAR) o kilovolt-amperes reactivos (kVAR). Es el cateto opuesto del triángulo.
• Potencia Aparente (S): Es la hipotenusa del triángulo, representando la potencia total suministrada por la fuente.

La relación matemática entre ellos es similar al teorema de Pitágoras:

S² = P² + Q²

De donde se deriva que:

S = √(P² + Q²)

El Factor de Potencia (FP)

El Factor de Potencia (FP o Cos φ) es un indicador crucial de la eficiencia de un sistema eléctrico. Se define como la relación entre la potencia real (P) y la potencia aparente (S):

FP = P / S

Un factor de potencia cercano a 1 (o 100%) indica que la mayor parte de la potencia aparente es potencia real, lo que significa un uso eficiente de la energía. Un FP bajo indica que una gran parte de la potencia aparente es reactiva, lo que puede llevar a pérdidas en la transmisión, mayores caídas de tensión y la necesidad de equipos de mayor capacidad para manejar la misma carga útil. Las compañías eléctricas suelen aplicar recargos a los consumidores con un factor de potencia bajo debido a la ineficiencia que esto representa para su red.

Importancia del Dimensionamiento y el Cálculo de la Potencia Aparente

La correcta comprensión y cálculo de la potencia aparente es vital por varias razones prácticas en el diseño y operación de sistemas eléctricos:

1. Dimensionamiento de Equipos: Los transformadores, generadores, interruptores, cables y otros equipos eléctricos se dimensionan y se les asigna una capacidad en kVA (potencia aparente), no solo en kW (potencia real). Esto se debe a que estos componentes deben ser capaces de manejar la corriente y el voltaje totales, incluyendo el componente reactivo, para evitar la sobrecarga y el daño. Un transformador, por ejemplo, está limitado por la corriente que puede transportar en sus bobinados y el voltaje que puede soportar, lo que directamente se relaciona con su capacidad en VA.
2. Eficiencia Energética y Costos: Un bajo factor de potencia, que implica una alta potencia reactiva en relación con la aparente, significa que se requiere más corriente para entregar la misma cantidad de potencia real. Esto conlleva mayores pérdidas en las líneas de transmisión (debido al efecto Joule, I²R) y una mayor carga en los equipos de la compañía eléctrica. Las empresas eléctricas suelen penalizar a los grandes consumidores con bajo factor de potencia para incentivar la corrección del mismo (instalación de bancos de condensadores, por ejemplo).
3. Regulación de Voltaje: La potencia reactiva influye directamente en la caída de voltaje en un sistema. Una gestión adecuada de la potencia reactiva, y por ende de la aparente, ayuda a mantener los niveles de voltaje dentro de límites aceptables, lo cual es crucial para el correcto funcionamiento de los equipos.
4. Planificación de la Red: Para expandir o mejorar una red eléctrica, los ingenieros deben conocer la potencia aparente total que se demandará para asegurar que la infraestructura (subestaciones, líneas de transmisión) sea adecuada y pueda soportar la carga futura sin colapsar.

Ejemplos Prácticos de Cálculo

Ejemplo 1: Cálculo de Potencia Aparente en un Sistema Monofásico

Supongamos que tenemos un equipo monofásico que opera a 220V y consume una corriente de 10 Amperes.

S = V × I

S = 220V × 10A

S = 2200 VA o 2.2 kVA

Ejemplo 2: Cálculo de Potencia Aparente en un Sistema Trifásico Equilibrado

Consideremos un sistema trifásico con un voltaje de línea a línea (V_L) de 400V y una corriente de línea (I_L) de 50 Amperes, con una carga equilibrada.

S = √3 × V_L × I_L

S = 1.732 × 400V × 50A

S = 1.732 × 20000 VA

S = 34640 VA o 34.64 kVA

Ejemplo 3: Cálculo de Potencia Aparente a partir de Potencia Real y Reactiva

Si conocemos que una carga consume 15 kW de potencia real y 8 kVAR de potencia reactiva inductiva.

P = 15 kW = 15000 W

Q = 8 kVAR = 8000 VAR

S = √(P² + Q²)

S = √((15000)² + (8000)²)

S = √(225,000,000 + 64,000,000)

S = √(289,000,000)

S = 17000 VA o 17 kVA

Tabla Comparativa de Potencias

Para clarificar aún más los conceptos, la siguiente tabla resume las características principales de los tres tipos de potencia:

Preguntas Frecuentes (FAQ)

¿Por qué se usa √3 en la fórmula de potencia aparente para sistemas trifásicos?

El factor √3 (aproximadamente 1.732) surge de la relación matemática entre el voltaje de línea a línea y el voltaje de fase a neutro en un sistema trifásico equilibrado. En una conexión en estrella, V_L = √3 * V_fase. En una conexión en delta, I_L = √3 * I_fase. Al sumar vectorialmente la potencia de cada una de las tres fases, se obtiene este factor, lo que simplifica el cálculo de la potencia total del sistema utilizando únicamente los valores de línea, que son los más fáciles de medir en la práctica.

¿Qué sucede si el sistema trifásico está desequilibrado?

Si el sistema trifásico está desequilibrado (es decir, las tensiones o corrientes de las fases no son iguales, o los ángulos de fase no son de 120 grados), la fórmula S = √3 × V_L × I_L ya no es precisa para la potencia aparente total. En estos casos, se debe calcular la potencia aparente de cada fase individualmente (S_fase = V_fase × I_fase) y luego sumarlas vectorialmente para obtener la potencia aparente total. Esto requiere mediciones más complejas o el uso de analizadores de redes eléctricas que pueden manejar desequilibrios.

¿Puede la potencia aparente ser menor que la potencia real o reactiva?

No. La potencia aparente (S) es la hipotenusa del Triángulo de Potencias, mientras que la potencia real (P) y la potencia reactiva (Q) son los catetos. Por definición geométrica (S² = P² + Q²), la hipotenusa siempre será igual o mayor que cualquiera de los catetos. S solo sería igual a P si Q fuera cero (sistema puramente resistivo, FP=1), o igual a Q si P fuera cero (sistema puramente reactivo).

¿Cómo influye el factor de potencia en la potencia aparente?

El factor de potencia (FP = P/S) es una medida de cuán eficientemente se utiliza la potencia aparente para realizar trabajo útil. Un factor de potencia bajo significa que, para una misma cantidad de potencia real (P) requerida, la potencia aparente (S) y, por lo tanto, la corriente que debe fluir, será mayor. Esto implica que los equipos (transformadores, cables) deben ser dimensionados para una capacidad mayor (en VA) de la que sería necesaria si el factor de potencia fuera cercano a la unidad, lo que aumenta los costos y las pérdidas en el sistema.

¿Por qué las compañías eléctricas facturan la potencia aparente (kVA) a grandes consumidores?

Las compañías eléctricas deben dimensionar su infraestructura (generadores, transformadores, líneas de transmisión) para la potencia aparente total que deben suministrar, no solo para la potencia real que los clientes consumen para realizar trabajo útil. Esto se debe a que la potencia reactiva también carga sus equipos y genera pérdidas en la red, aunque no se convierta directamente en trabajo. Por lo tanto, facturar en kVA (o aplicar recargos por bajo factor de potencia) es una forma de compensar los costos asociados con el suministro de la potencia reactiva necesaria y de incentivar a los grandes consumidores a mejorar su factor de potencia y, por ende, la eficiencia de la red.

En resumen, la potencia aparente es un concepto fundamental en el estudio y la aplicación de la electricidad, especialmente en los robustos sistemas trifásicos que alimentan la mayor parte de nuestra infraestructura industrial y urbana. Entender su fórmula, su relación con la potencia real y reactiva, y su impacto en el dimensionamiento de equipos y la eficiencia energética, es crucial para cualquier profesional o entusiasta del ámbito eléctrico. Dominar estos cálculos no solo permite optimizar el uso de la energía, sino también garantizar la seguridad y la longevidad de los sistemas eléctricos.
