¿Cómo calcular la resistencia ideal para un LED?

En el fascinante mundo de la electrónica, los diodos emisores de luz (LEDs) son componentes omnipresentes, presentes en indicadores, iluminación y pantallas. Sin embargo, a diferencia de las bombillas incandescentes tradicionales, los LEDs no se pueden conectar directamente a una fuente de voltaje sin una protección adecuada. Conectar un LED sin una resistencia limitadora de corriente es una receta segura para su destrucción casi instantánea. La clave para su correcto funcionamiento y longevidad reside en el cálculo y la selección de la resistencia adecuada. Este artículo te guiará paso a paso para dominar este cálculo fundamental, asegurando que tus proyectos con LEDs brillen con la intensidad deseada y perduren en el tiempo.

¿Por qué es indispensable una resistencia para un LED?

Un LED es un diodo semiconductor que emite luz cuando una corriente eléctrica pasa a través de él en la dirección correcta (polarización directa). La característica crucial de un LED es que, una vez que el voltaje aplicado supera un cierto umbral (conocido como voltaje de polarización directa o Vf), su resistencia interna disminuye drásticamente, lo que permite que la corriente fluya casi sin restricción. Si no se limita esta corriente, el LED intentará consumir tanta energía como la fuente pueda proporcionar, superando rápidamente su límite de corriente máxima (If) y causando un sobrecalentamiento que lo destruirá irreversiblemente.

Aquí es donde entra en juego la resistencia. Al colocar una resistencia en serie con el LED, creamos un divisor de voltaje que limita la cantidad de corriente que puede fluir a través del circuito. La resistencia disipa el exceso de voltaje como calor, asegurando que el LED reciba solo la corriente nominal necesaria para funcionar de manera eficiente y segura, sin exceder sus límites de operación. Es un componente simple, pero absolutamente crítico para la vida útil de tu LED.

La Ley de Ohm: La base de todo cálculo

El cálculo de la resistencia necesaria para un LED se fundamenta en la Ley de Ohm, una de las leyes fundamentales de la electrónica. Esta ley establece la relación entre el voltaje (V), la corriente (I) y la resistencia (R) en un circuito eléctrico. La fórmula básica de la Ley de Ohm es V = I × R.

Para nuestro propósito, necesitamos despejar la resistencia (R), lo que nos da R = V / I. Sin embargo, en el caso de un LED, el 'V' no es simplemente el voltaje de la fuente, sino el voltaje que debe ser 'caído' o disipado por la resistencia. Este voltaje es la diferencia entre el voltaje total de la fuente de alimentación y el voltaje que el LED consume para funcionar.

Entender la Ley de Ohm es crucial porque nos permite predecir y controlar el comportamiento de la corriente en un circuito, garantizando que cada componente reciba la cantidad de energía adecuada para su funcionamiento óptimo.

Componentes clave para el cálculo de la resistencia

Para calcular la resistencia limitadora de corriente para un LED, necesitamos conocer tres valores fundamentales:

1. Voltaje de la fuente (Vs)

   Este es el voltaje total que tu fuente de alimentación proporciona al circuito. Puede ser una batería (por ejemplo, 3V, 5V, 9V, 12V) o una fuente de alimentación regulada. Es importante que este valor sea estable y conocido.

2. Voltaje de polarización directa del LED (Vf)

   También conocido como caída de voltaje directo, este es el voltaje que el propio LED 'consume' o requiere para encenderse y operar. Este valor no es constante y varía significativamente según el color y el tipo de LED. Por ejemplo, un LED rojo típicamente tiene un Vf de alrededor de 1.8V a 2.2V, mientras que un LED azul o blanco puede tener un Vf de 3.0V a 3.4V. Este valor se encuentra generalmente en la hoja de datos (datasheet) del LED. Si no tienes la hoja de datos, puedes usar valores típicos como referencia, pero ten en cuenta que puede haber variaciones.

3. Corriente directa del LED (If)

   Esta es la corriente nominal que el LED debe recibir para operar de manera segura y con un brillo óptimo. La mayoría de los LEDs pequeños de uso general están diseñados para operar con una corriente de 20 mA (miliamperios), que equivale a 0.02 amperios. Algunos LEDs de baja potencia pueden requerir menos (por ejemplo, 10 mA), mientras que los LEDs de alta potencia (como los utilizados en iluminación) pueden requerir cientos de miliamperios o incluso amperios. Es vital no exceder este valor, ya que una corriente excesiva acortará drásticamente la vida útil del LED o lo destruirá.

La fórmula para calcular la resistencia del LED

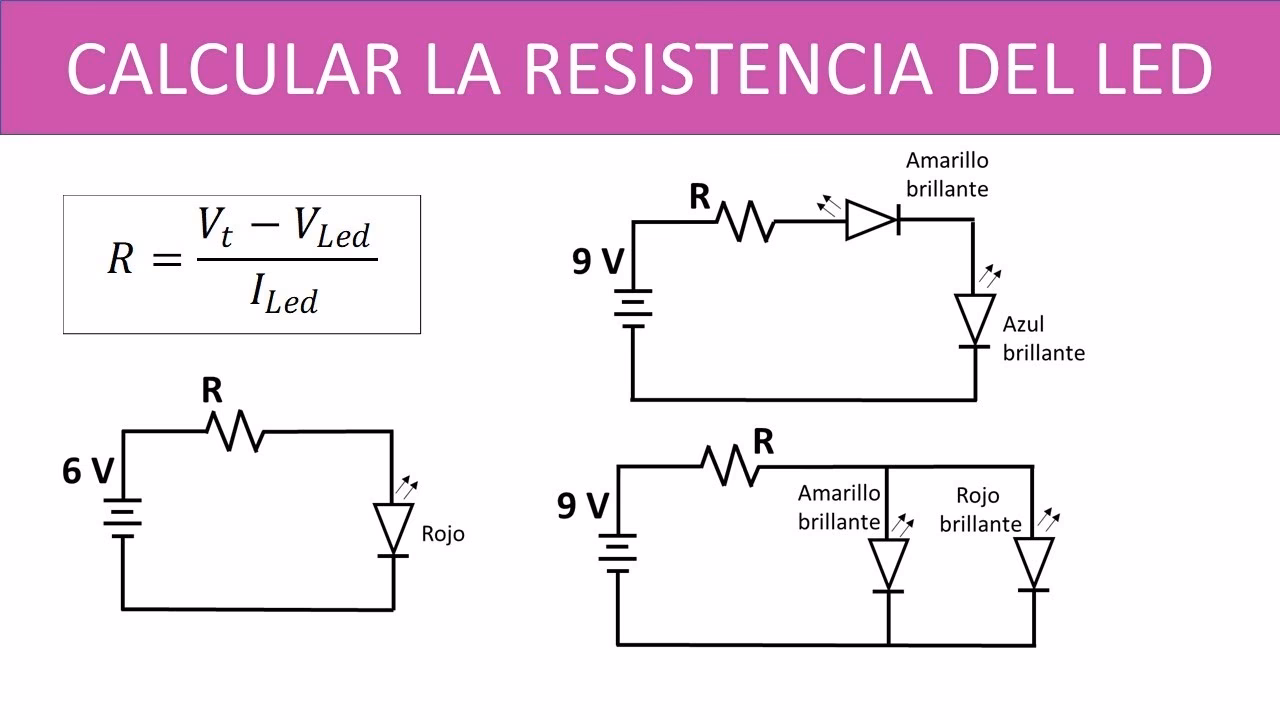

Una vez que tenemos claros los tres valores anteriores, podemos aplicar la fórmula derivada de la Ley de Ohm para calcular el valor de la resistencia (Rs):

Rs = (Vs - Vf) / If

Donde:

• Rs es el valor de la resistencia en Ohmios (Ω).
• Vs es el voltaje de la fuente de alimentación en Voltios (V).
• Vf es el voltaje de polarización directa del LED en Voltios (V).
• If es la corriente directa deseada a través del LED en Amperios (A). Recuerda convertir mA a A dividiendo por 1000 (ej: 20 mA = 0.02 A).

Ejemplos prácticos de cálculo

Veamos algunos ejemplos comunes para ilustrar cómo aplicar la fórmula.

Ejemplo 1: Un solo LED rojo con una fuente de 5V

Supongamos que tenemos un LED rojo con un Vf de 2V y queremos que opere a una If de 20 mA (0.02A), alimentado por una fuente de 5V.

• Vs = 5V
• Vf = 2V
• If = 0.02A

Aplicando la fórmula:

Rs = (5V - 2V) / 0.02A

Rs = 3V / 0.02A

Rs = 150 Ohmios

Por lo tanto, la resistencia más adecuada para limitar la corriente a través de este LED sería de 150 ohmios. Es importante seleccionar una resistencia que esté lo más cerca posible del valor calculado y sea igual o mayor al valor calculado para evitar dañar el LED por corriente excesiva.

Ejemplo 2: ¿Qué resistencia hay que poner a un LED para 12 V?

Consideremos un LED azul, que típicamente tiene un Vf de 3.2V, y queremos alimentarlo con una fuente de 12V a una corriente de 20 mA (0.02A).

• Vs = 12V
• Vf = 3.2V (para un LED azul/blanco)
• If = 0.02A

Aplicando la fórmula:

Rs = (12V - 3.2V) / 0.02A

Rs = 8.8V / 0.02A

Rs = 440 Ohmios

Para este caso, una resistencia de 440 ohmios sería ideal. Si no encuentras una de 440 ohmios (que no es un valor estándar), puedes optar por el valor estándar más cercano y ligeramente superior, como 470 ohmios. Esto reducirá ligeramente la corriente, haciendo el LED un poco menos brillante, pero más seguro.

Ejemplo 3: ¿Qué resistencia necesita un LED para 9V?

Imaginemos que usamos un LED verde, con un Vf de 2.2V, y lo conectamos a una batería de 9V, buscando una corriente de 20 mA (0.02A).

• Vs = 9V
• Vf = 2.2V (para un LED verde)
• If = 0.02A

Aplicando la fórmula:

Rs = (9V - 2.2V) / 0.02A

Rs = 6.8V / 0.02A

Rs = 340 Ohmios

En este escenario, necesitarías una resistencia de 340 ohmios. Un valor estándar cercano y superior podría ser 360 ohmios o 390 ohmios.

Ejemplo 4: Múltiples LEDs en serie

Cuando conectas varios LEDs en serie, el voltaje de polarización directa (Vf) de cada LED se suma. Es crucial que la suma de los Vf de todos los LEDs sea menor que el voltaje de la fuente (Vs), de lo contrario, los LEDs no se encenderán o no alcanzarán su brillo deseado.

Consideremos 3 LEDs blancos conectados en serie, cada uno con un Vf de 3.2V, y una fuente de 12V. La corriente deseada es 20 mA (0.02A).

• Vs = 12V
• Vf_total = Vf1 + Vf2 + Vf3 = 3.2V + 3.2V + 3.2V = 9.6V
• If = 0.02A

Aplicando la fórmula:

Rs = (12V - 9.6V) / 0.02A

Rs = 2.4V / 0.02A

Rs = 120 Ohmios

En este caso, una resistencia de 120 ohmios es la adecuada. Conectar LEDs en serie es eficiente porque solo se necesita una resistencia para todo el conjunto, y todos los LEDs reciben la misma corriente.

Tabla de valores típicos de voltaje de polarización directa (Vf)

Aquí tienes una tabla con los valores típicos de Vf para los LEDs más comunes. Recuerda que estos son valores aproximados y pueden variar ligeramente entre fabricantes.

Selección de la resistencia adecuada y consideración de la potencia

Una vez que has calculado el valor de la resistencia, es probable que ese valor exacto no esté disponible comercialmente. Las resistencias se fabrican en una serie de valores estándar (como la serie E12 o E24). La regla general es elegir el valor estándar más cercano que sea igual o ligeramente superior al valor calculado. Elegir un valor ligeramente superior resultará en una corriente ligeramente menor a través del LED, lo que significa un brillo un poco más bajo, pero prolongará la vida útil del LED al mantenerlo más lejos de sus límites de corriente máxima.

Además del valor de la resistencia en ohmios, es crucial considerar la potencia (Wattaje) de la resistencia. La resistencia disipa energía en forma de calor, y si la potencia disipada es mayor de lo que la resistencia puede manejar, se sobrecalentará y se quemará. La potencia (P) disipada por la resistencia se puede calcular con las siguientes fórmulas:

• P = V_resistencia × I (donde V_resistencia es el voltaje que cae a través de la resistencia, y I es la corriente a través de ella)
• P = I² × Rs
• P = V_resistencia² / Rs

Volviendo al Ejemplo 2 (LED azul con 12V, Rs = 440 Ohmios, If = 0.02A):

• Voltaje que cae en la resistencia (V_resistencia) = Vs - Vf = 12V - 3.2V = 8.8V
• P = 8.8V × 0.02A = 0.176W

Las resistencias comunes para proyectos electrónicos son de 1/4 W (0.25 W) o 1/2 W (0.5 W). En este caso, una resistencia de 1/4 W sería suficiente, ya que 0.176W es menor que 0.25W. Sin embargo, siempre es una buena práctica dejar un margen de seguridad, por lo que usar una resistencia de 1/2 W podría ser más prudente si el espacio lo permite y la diferencia de costo es mínima.

Calculadoras de resistencia para LED online

Aunque comprender la fórmula y el proceso de cálculo es fundamental, existen numerosas herramientas online que pueden simplificar este proceso. Un calculador de valor de resistencia para LED (aunque no podemos poner enlaces directos, busca uno en tu navegador) te permite introducir el voltaje de la fuente, el voltaje de polarización directa del LED y la corriente deseada, y automáticamente te proporcionará el valor de la resistencia y, a menudo, la potencia mínima requerida. Estas herramientas son muy útiles para verificar tus cálculos o para realizar ajustes rápidos en tus diseños.

Preguntas frecuentes (FAQ)

¿Qué pasa si no uso una resistencia con mi LED?

Si conectas un LED directamente a una fuente de voltaje sin una resistencia limitadora de corriente, el LED intentará consumir una corriente excesiva. Esto provocará un sobrecalentamiento rápido del diodo, lo que resultará en su destrucción casi instantánea. El LED se quemará, dejando de emitir luz de forma permanente.

¿Puedo usar una resistencia menor a la calculada?

No es recomendable usar una resistencia con un valor significativamente menor al calculado. Una resistencia menor permitirá que fluya una corriente mayor a través del LED, lo que podría exceder su corriente nominal máxima (If). Esto acortará drásticamente la vida útil del LED o lo quemará prematuramente. Siempre es mejor optar por un valor igual o ligeramente superior al calculado.

¿Cómo sé el voltaje de polarización directa (Vf) de mi LED?

El valor más preciso de Vf se encuentra en la hoja de datos (datasheet) proporcionada por el fabricante del LED. Si no tienes la hoja de datos, puedes usar los valores típicos de Vf según el color del LED, como los proporcionados en la tabla de este artículo. Para una precisión extrema, podrías medirlo experimentalmente con una fuente de corriente limitada y un multímetro, pero para la mayoría de los proyectos, los valores típicos son suficientes.

¿Qué potencia (Wattaje) debe tener la resistencia?

La potencia mínima de la resistencia debe ser mayor que la potencia disipada calculada (P = V_resistencia × I). Las resistencias comunes son de 1/4W (0.25W), 1/2W (0.5W), 1W, etc. Siempre es aconsejable elegir una resistencia cuya potencia nominal sea al menos un 50% mayor que la potencia calculada para asegurar un margen de seguridad y evitar el sobrecalentamiento.

¿Qué es la corriente nominal de un LED?

La corriente nominal, o corriente directa (If), es la cantidad de corriente eléctrica para la cual el LED está diseñado para operar de manera óptima y segura, proporcionando su brillo esperado sin sufrir daños. Para la mayoría de los LEDs indicadores pequeños, este valor es de 20 mA (0.02 Amperios). Exceder esta corriente reduce la vida útil del LED, mientras que una corriente muy baja resultará en un brillo insuficiente.

Conclusión

Calcular la resistencia adecuada para un LED es un paso fundamental en cualquier proyecto de electrónica que involucre estos componentes. Al comprender la Ley de Ohm y aplicar la fórmula correcta, puedes asegurar que tus LEDs funcionen de manera eficiente, con el brillo deseado y una vida útil prolongada. Recuerda siempre considerar el voltaje de la fuente, el voltaje de polarización del LED y la corriente directa deseada. Con esta información y los ejemplos proporcionados, estás listo para iluminar tus creaciones con confianza y precisión, evitando los errores comunes que pueden llevar a la frustración de un LED quemado. La seguridad y la eficiencia de tus circuitos están literalmente en tus manos al dominar este sencillo pero poderoso cálculo.
