Resistencia de Tubos: Eléctrica y Estructural

Los tubos, en sus diversas formas y materiales, son elementos fundamentales en una multitud de aplicaciones de ingeniería y construcción. Sin embargo, su funcionalidad y seguridad dependen críticamente de una comprensión profunda de su 'resistencia', un término que, sorprendentemente, puede referirse a conceptos muy diferentes. En el ámbito de la electricidad, la resistencia de un tubo cilíndrico determina qué tan bien conduce o aísla la corriente. En el mundo de la construcción, la resistencia de un perfil tubular cuadrado se mide por su capacidad para soportar cargas y evitar deformaciones o fallos estructurales. Este artículo explorará ambos aspectos, desentrañando los principios y las metodologías de cálculo para que pueda comprender a fondo el comportamiento de estos versátiles componentes.

La precisión en el cálculo de la resistencia es vital. Un error en la determinación de la resistencia eléctrica puede llevar a pérdidas de energía, sobrecalentamiento o fallos en circuitos. De manera similar, un cálculo erróneo de la capacidad de carga de un tubo estructural puede tener consecuencias catastróficas, comprometiendo la integridad de una edificación o infraestructura. Por ello, es imperativo abordar estos cálculos con rigor y basarse en principios físicos y normas de ingeniería bien establecidas. Acompáñenos en este viaje para desmitificar la resistencia de los tubos, tanto en su rol como conductores eléctricos como en su función como pilares de nuestras estructuras.

La Resistencia Eléctrica de un Tubo Cilíndrico

Cuando hablamos de la resistencia eléctrica de un conductor, es tan crucial especificar las dimensiones de la pieza como definir la trayectoria exacta por donde fluye la corriente. Si bien en un conductor filiforme es obvio que la corriente va de un extremo a otro, en geometrías más complejas, como la de un tubo cilíndrico, esto no siempre es tan evidente. La resistencia eléctrica de un tubo cilíndrico puede calcularse de dos maneras principales, dependiendo de la dirección en que se asume que fluye la corriente: longitudinalmente o transversalmente (radialmente).

Consideremos un tubo cilíndrico de material homogéneo con una conductividad eléctrica específica (σ), un radio interior (a), un radio exterior (b) y una longitud (h). La clave para determinar su resistencia radica en cómo se establecen las condiciones de contorno para el flujo de corriente.

Principios Fundamentales para el Cálculo de Resistencia

Para abordar el cálculo de la resistencia en un medio homogéneo, se recurre a las ecuaciones fundamentales del electromagnetismo en situaciones estacionarias:

• El campo eléctrico es irrotacional: Esto significa que el campo eléctrico puede derivarse de un potencial eléctrico (E = -∇V).
• La densidad de corriente es solenoidal: Implica que la corriente no se acumula ni se disipa en ningún punto, es decir, ∇ ⋅ J = 0.
• Ley de Ohm: Relaciona la densidad de corriente con el campo eléctrico y la conductividad (J = σE).

Combinando estas ecuaciones, y asumiendo un material homogéneo (conductividad σ constante), se obtiene que el potencial eléctrico (V) satisface la ecuación de Laplace (∇²V = 0). La técnica general para hallar la resistencia entre dos superficies en un material homogéneo implica los siguientes pasos:

1. Suponer una diferencia de potencial (V₀): Se asume una diferencia de potencial conocida entre las superficies entre las cuales se desea calcular la resistencia.
2. Definir condiciones de contorno: Se establece que no hay entrada ni salida de corriente por el resto de las paredes, lo que implica que el flujo de corriente es un 'tubo de corriente' entre las superficies de interés.
3. Resolver la ecuación de Laplace: Con las condiciones de contorno establecidas, se resuelve la ecuación diferencial para obtener el potencial V(r).
4. Hallar el campo eléctrico (E): A partir del potencial, se calcula E = -∇V.
5. Hallar la densidad de corriente (J): Utilizando la Ley de Ohm, se obtiene J = σE.
6. Calcular la intensidad de corriente (I): Se integra la densidad de corriente (J) sobre una de las superficies puesta a potencial V₀ para obtener la corriente total que fluye (I = ∫J ⋅ dA).
7. Calcular la resistencia (R): Finalmente, se divide la diferencia de potencial asumida por la intensidad de corriente obtenida (R = V₀ / I).

Resistencia Longitudinal (Entre las Bases)

En este caso, la corriente fluye a lo largo del eje del tubo, desde una base a la otra. Un ejemplo práctico sería un cable bimetálico donde la corriente fluye principalmente por la capa externa de cobre. Las condiciones de contorno son:

• Potencial fijado en las bases: V(z=0) = 0 y V(z=h) = V₀.
• No hay corriente que escape por las paredes laterales: ∂V/∂ρ = 0 en ρ = a y ρ = b.
• Periodicidad en φ (no hay dependencia angular).

Dada la simetría y las condiciones de contorno, podemos suponer que el potencial solo depende de la coordenada z: V(ρ, φ, z) = V(z). Sustituyendo esto en la ecuación de Laplace en coordenadas cilíndricas, obtenemos d²V/dz² = 0, cuya solución general es V(z) = C₁z + C₂. Aplicando las condiciones de contorno en las bases, se obtiene C₂ = 0 y C₁ = V₀/h. Así, el potencial es V(z) = (V₀/h)z.

Una vez conocido el potencial, el campo eléctrico es E = -∇V = -(∂V/∂z)k̂ = -(V₀/h)k̂, y la densidad de corriente es J = σE = -(σV₀/h)k̂. El campo y la corriente resultan ser uniformes en la dirección longitudinal.

La corriente total (I) que atraviesa una sección transversal del tubo se calcula integrando la densidad de corriente sobre el área de la sección: I = ∫J ⋅ dA. El área de la sección transversal de un tubo es A = π(b² - a²). Por lo tanto, I = σ(V₀/h) * π(b² - a²).

Finalmente, la resistencia longitudinal (R_L) se obtiene dividiendo la diferencia de potencial por la corriente:

R_L = V₀ / I = V₀ / [σ(V₀/h)π(b² - a²)] = h / [σπ(b² - a²)]

Este resultado es idéntico a la fórmula clásica de la resistencia para un conductor con longitud (h), conductividad (σ) y área de sección transversal (A = π(b² - a²)). Incluso si el tubo es 'grueso' (su longitud no es mucho mayor que sus dimensiones transversales), la fórmula se mantiene, lo que es una característica de la uniformidad del campo y la corriente en esta configuración.

Resistencia Transversal o Radial (Entre la Cara Interior y la Exterior)

En este escenario, la corriente fluye radialmente, desde la superficie cilíndrica interior hacia la exterior (o viceversa). Un claro ejemplo es el dieléctrico entre los conductores de un cable coaxial, donde existen pequeñas corrientes de fuga. Las condiciones de contorno son:

• Potencial fijado en las superficies cilíndricas: V(ρ=a) = V₀ y V(ρ=b) = 0.
• No hay corriente que escape por las bases: ∂V/∂z = 0 en z = 0 y z = h.
• Periodicidad en φ.

Asumiendo que el potencial solo depende de la coordenada radial ρ: V(ρ, φ, z) = V(ρ). La ecuación de Laplace en coordenadas cilíndricas se reduce a (1/ρ) * d/dρ (ρ * dV/dρ) = 0. Integrando una vez, obtenemos ρ * dV/dρ = C₁, y una segunda integración nos da V(ρ) = C₁ln(ρ) + C₂.

Aplicando las condiciones de contorno: V₀ = C₁ln(a) + C₂ y 0 = C₁ln(b) + C₂. Resolviendo este sistema, se obtiene C₁ = V₀ / [ln(a) - ln(b)] = V₀ / ln(a/b) y C₂ = -C₁ln(b). Por lo tanto, el potencial es V(ρ) = V₀ * [ln(ρ) - ln(b)] / [ln(a) - ln(b)] = V₀ * ln(ρ/b) / ln(a/b).

El campo eléctrico es E = -∇V = -(∂V/∂ρ)ρ̂ = -[V₀ / (ρ * ln(a/b))]ρ̂, y la densidad de corriente es J = σE = -[σV₀ / (ρ * ln(a/b))]ρ̂.

Para calcular la corriente total (I) que atraviesa el medio, se integra la densidad de corriente sobre una superficie cilíndrica de radio ρ y longitud h: I = ∫J ⋅ dA. La superficie de un cilindro es A = 2πρh. La corriente es I = |J| * (2πρh) = [σV₀ / (ρ * ln(a/b))] * (2πρh) = σV₀ * 2πh / ln(a/b).

Finalmente, la resistencia transversal (R_T) se obtiene:

R_T = V₀ / I = V₀ / [σV₀ * 2πh / ln(a/b)] = ln(b/a) / (2πσh)

Este cálculo es análogo al de la capacidad de un condensador coaxial, simplemente reemplazando la permitividad eléctrica por la conductividad.

Tabla Comparativa de Resistencia Eléctrica

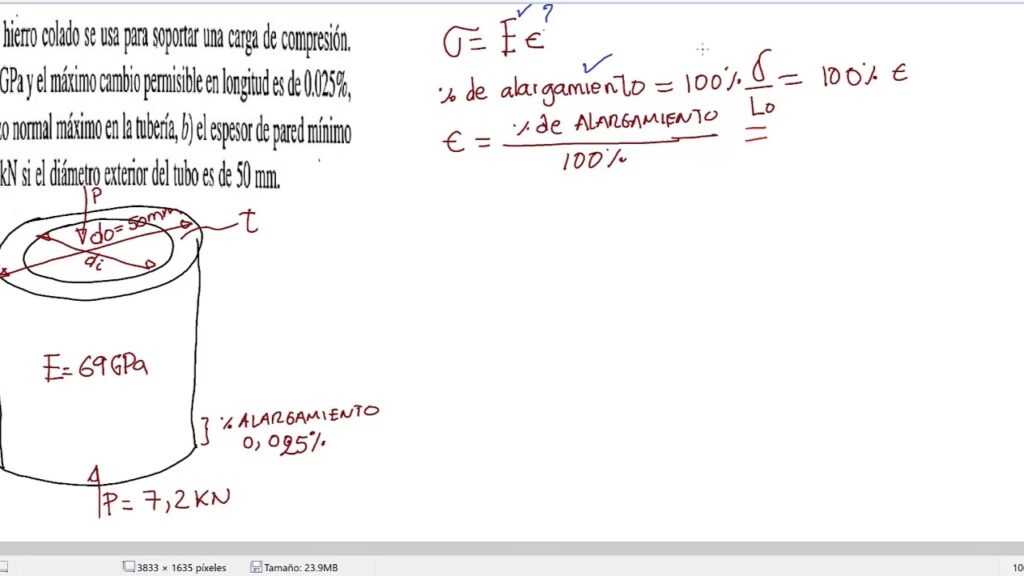

Capacidad de Carga de un Tubo Estructural Cuadrado (100x100x3)

Más allá de su rol en la conducción eléctrica, los tubos también son pilares de la ingeniería civil y estructural. El perfil cuadrado 100x100x3 mm, un miembro de la familia de perfiles cerrados, es extraordinariamente común como elemento estructural. Se comercializa típicamente en tiras de 6.0 metros de longitud estándar.

Especificaciones Técnicas del Perfil Cuadrado 100x100x3

Para garantizar su desempeño y seguridad, estos perfiles se fabrican bajo estrictas normativas y con calidades de acero específicas:

• Normas de Fabricación:
  • Para espesores mayores a 1.5mm: NCh 3518 (producto certificado por CESMEC modelo ISO CASCO 5).
  • Para espesores menores o iguales a 1.5mm: ASTM A 500 UNE – EN 10219 (LF).
• Calidad del Acero:
  • Para espesores mayores a 1.5mm: Aceros clasificados en ASTM [A36; A1011] o aceros similares en NCh 203 [A250ESP; A270ESP].
  • Para espesores menores o iguales a 1.5mm: Aceros clasificados en SAE [1008;1010] JIS G 3141 (LF).

El peso nominal de un perfil cuadrado 100x100x3 es de 8.96 kg/ml (kilogramos por metro lineal). Es importante no confundir este peso con la capacidad de carga del perfil.

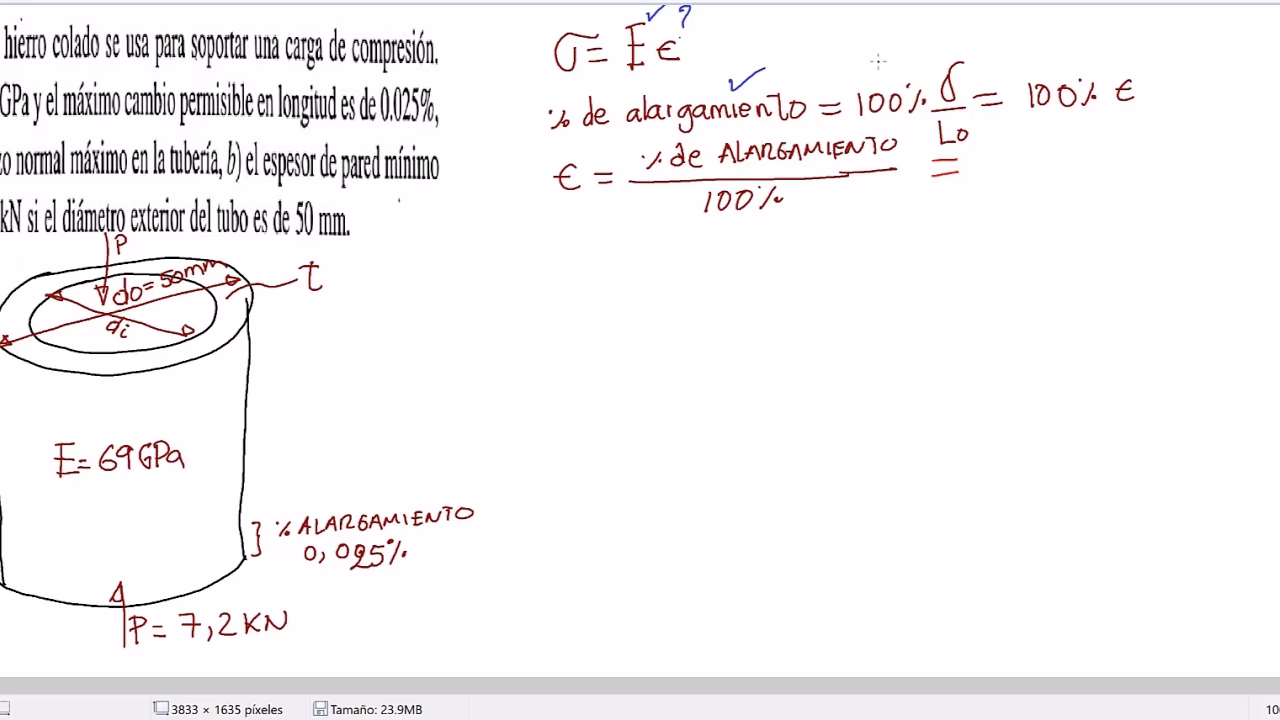

¿Cuánto Peso Soporta un Perfil Cuadrado 100x100x3?

Esta es una de las preguntas más frecuentes y cruciales en el diseño estructural. Es fundamental comprender que un perfil cuadrado 100x100x3 puede, en efecto, recibir muchas toneladas sin que se dañe estructuralmente o se deforme de manera permanente. Sin embargo, no existe una única cifra mágica que represente la capacidad de carga de este perfil en todas las situaciones. La respuesta precisa dependerá de múltiples variables:

• Tipo de Elemento: ¿Se usa como pilar (compresión), viga (flexión), o un elemento sometido a tracción o torsión?
• Tipo de Apoyo: ¿Cómo está anclado o conectado a otros elementos estructurales (empotrado, articulado, libre)?
• Longitud del Elemento: La longitud libre del perfil afecta directamente su resistencia al pandeo, especialmente en pilares.
• Condiciones de Carga: ¿Es una carga estática o dinámica? ¿Puntual o distribuida? ¿Axial o excéntrica?
• Factores de Seguridad: Las normativas de diseño estructural exigen la aplicación de factores de seguridad para garantizar un margen adecuado frente a fallos.
• Interacción con Otros Elementos: La capacidad de un perfil a menudo depende de cómo interactúa con el resto de la estructura.

Por lo tanto, la determinación exacta de la capacidad de carga requiere un análisis estructural detallado realizado por un ingeniero calculista. Este profesional considerará todos los factores mencionados, aplicará las normativas de construcción pertinentes (como la NCh 427 para estructuras de acero en Chile) y realizará los cálculos necesarios para asegurar la estabilidad y seguridad de la estructura.

Es altamente recomendable el uso de pilares cuadrados de acero, como el 100x100x3, para elementos verticales sometidos a esfuerzos de tipo axial (compresión). Dada su sección simétrica, es imperativo verificar su resistencia al pandeo, un fenómeno de inestabilidad que puede ocurrir en elementos esbeltos sometidos a compresión, llevando a un fallo lateral antes de alcanzar la fluencia del material.

¿Cómo se Ancla un Perfil 100x100x3?

La correcta instalación y anclaje de un pilar son tan importantes como el perfil mismo para asegurar la transmisión de las cargas a la fundación. Las dos formas principales de anclaje son:

1. Mediante placa soldada y pernos de expansión: Una placa de acero se suelda a la base del pilar. Esta placa tiene perforaciones para colocar pernos de expansión que se fijan al hormigón de la fundación.
2. Mediante placa soldada con horquillas embebidas: Similar a la anterior, pero la placa soldada a la base del pilar lleva unas horquillas (varillas de acero) que quedan embebidas directamente dentro del hormigón fresco de la fundación, proporcionando una conexión más robusta y monolítica.

Ejemplos de Uso de Perfiles Cuadrados 100x100x3

La versatilidad de estos perfiles los hace ideales para una amplia gama de aplicaciones:

• Estructuras Ligeras y Cobertizos: Confección de la estructura principal de un cobertizo metálico, proporcionando los pilares y vigas necesarios.
• Soporte Estructural: Como pilares que soportan vigas o losas en construcciones de diversos tamaños, distribuyendo las cargas de manera eficiente.
• Rejas y Portones Metálicos: Utilizados para los marcos principales o en la separación de paños, donde ofrecen excelente resistencia a los movimientos y esfuerzos, especialmente en puntos críticos como el marco de una puerta o portón.
• Construcciones Industriales: Empleados como puntales de marcos entre galpones o como diagonales de arriostramiento para prevenir la deformación y asegurar la estabilidad lateral de grandes estructuras.
• Refuerzo Estructural: En construcciones que utilizan perfiles galvanizados (como Galvatec), el perfil 100x100x3 se usa a menudo para reforzar puntos específicos que requieren una mayor capacidad de carga.
• Apoyo para Vigas: Sirven como apoyo intermedio para la descarga de peso de vigas en fierro negro, permitiendo acortar luces en envigados de piso o techos.
• Torres Arriostrantes: En estructuras complejas, pueden formar parte de torres arriostrantes que el calculista determine como refuerzo adicional a la estructura de muros.

Cálculo del Peso de un Tubo Cuadrado (No su Capacidad de Carga)

Es importante distinguir entre la capacidad de carga y el peso propio del tubo. La información proporcionada incluye una fórmula para calcular el peso de los tubos rectangulares (y por ende cuadrados, al ser un caso especial). Esta fórmula es útil para estimar el peso total de la estructura y para fines logísticos de transporte y manipulación:

Peso del Tubo (kg) = 2 × (Lado1 + Lado2 - Espesor) × Espesor × Longitud × Densidad

Donde:

• Lado1 y Lado2: Las dimensiones exteriores del cuadrado (en metros). Para un 100x100, serían 0.1 m y 0.1 m.
• Espesor: El espesor de la pared del tubo (en metros). Para un 100x100x3, sería 0.003 m.
• Longitud: La longitud total del tubo (en metros).
• Densidad: La densidad del acero, que es aproximadamente 7850 kg/m³.

Esta fórmula calcula el volumen del material (el acero) del que está hecho el tubo y lo multiplica por la densidad para obtener su masa. No tiene relación directa con la capacidad que tiene el tubo para soportar fuerzas externas.

Recomendaciones Finales para Perfiles Estructurales

Para asegurar la durabilidad y el rendimiento óptimo de los perfiles cuadrados, es crucial seguir ciertas recomendaciones:

• Protección Anticorrosiva: Los perfiles expuestos a la intemperie deben protegerse con un anticorrosivo para prevenir la oxidación por humedad. Posteriormente, se puede aplicar una pintura de acabado final para estética y protección adicional.
• Unión de Perfiles: La forma más común y efectiva de unir perfiles cuadrados es mediante soldadura. Métodos como la soldadura al arco, MIG o TIG aseguran una unión fuerte y continua entre las piezas.
• Corte de Perfiles: Para cortar estos perfiles, se recomienda el uso de un esmeril angular o una tronzadora de perfiles. La elección de la herramienta dependerá de la sección del perfil y las condiciones de trabajo.
• Protección contra Incendios: En ciertas aplicaciones, y dependiendo de la certificación de seguridad deseada, los perfiles deben recibir una mano de pintura intumescente. Esta pintura se expande al calor, formando una capa aislante que protege el acero del fuego y prolonga su resistencia estructural.
• Ambientes Costeros: Para estructuras en zonas costeras expuestas a alta humedad y salinidad, se recomienda aplicar una solución de galvanizado en caliente. Este proceso crea una capa de zinc protectora que aumenta significativamente la vida útil del perfil y su resistencia a la corrosión.

Preguntas Frecuentes

¿Qué es la resistencia eléctrica de un tubo?

Es la oposición que el material del tubo ofrece al paso de la corriente eléctrica. Se mide en Ohmios y depende del material, sus dimensiones y la trayectoria de la corriente.

¿Cuál es la diferencia entre resistencia longitudinal y transversal en un tubo?

La resistencia longitudinal se calcula cuando la corriente fluye a lo largo del tubo (de extremo a extremo), mientras que la resistencia transversal se calcula cuando la corriente fluye radialmente (del interior al exterior o viceversa).

¿Por qué es importante definir la dirección del flujo de corriente al calcular la resistencia eléctrica?

Porque la fórmula y el valor de la resistencia varían drásticamente según la dirección del flujo de corriente, debido a las diferentes áreas de sección transversal y longitudes efectivas que la corriente debe recorrer.

¿Un tubo estructural de 100x100x3 puede soportar muchas toneladas?

Sí, es un perfil robusto capaz de soportar cargas significativas. Sin embargo, la cantidad exacta de peso que puede soportar depende de numerosos factores como su uso (pilar, viga), la longitud, el tipo de anclaje, las condiciones de carga y los factores de seguridad aplicados en el diseño.

¿Qué factores influyen en la capacidad de carga de un tubo estructural?

Los factores clave incluyen el tipo de carga (compresión, flexión, tracción), la longitud del elemento, el tipo de apoyo, la calidad del acero, el espesor de la pared, la presencia de pandeo y las normativas de diseño estructural.

¿Es necesario consultar a un especialista para el cálculo de carga de un tubo estructural?

Absolutamente. Dada la complejidad de los factores que influyen en la capacidad de carga y la necesidad de cumplir con las normativas de seguridad, siempre se debe consultar a un ingeniero calculista para el diseño y dimensionamiento de elementos estructurales.

¿Cómo se protege un tubo estructural de la corrosión?

Se protege mediante la aplicación de recubrimientos anticorrosivos, pintura, o procesos como el galvanizado en caliente, especialmente en ambientes con alta humedad o exposición a elementos corrosivos.

En resumen, la 'resistencia' de un tubo es un concepto multifacético que abarca tanto su comportamiento eléctrico como su fortaleza mecánica. Comprender las fórmulas y los principios detrás de la resistencia eléctrica es crucial para el diseño de circuitos y sistemas de conducción, mientras que la evaluación de la resistencia estructural es indispensable para garantizar la seguridad y durabilidad de cualquier construcción. Aunque las fórmulas nos dan una base, la ingeniería moderna exige una consideración exhaustiva de todos los factores contextuales y, en el caso de la capacidad de carga estructural, siempre el respaldo de un profesional cualificado para asegurar la integridad y eficiencia de cada proyecto.
