En el fascinante mundo de la electricidad, comprender cómo los materiales se oponen al flujo de la corriente es fundamental. Este fenómeno, conocido como resistencia eléctrica, es clave para el diseño y la seguridad de cualquier circuito o instalación. Cuando hablamos de conductores con una forma definida, como los cables eléctricos que son esencialmente cilindros largos y delgados, el cálculo de su resistencia adquiere una importancia crítica. No solo nos permite prever el comportamiento de un material, sino también optimizar el rendimiento y evitar problemas como el sobrecalentamiento. Acompáñanos en este recorrido para desentrañar la fórmula, los factores y las aplicaciones prácticas que te permitirán calcular la resistencia de un cilindro con precisión.
- ¿Qué es la Resistencia Eléctrica y por qué es Importante?
- La Fórmula Fundamental: Resistencia de un Cilindro
- Factores que Influyen en la Resistencia
- Impacto de la Temperatura en la Resistencia
- Aplicaciones Prácticas y Ejemplos de Cálculo
- La Resistencia en Instalaciones Eléctricas: Más Allá de la Fórmula
- Preguntas Frecuentes sobre la Resistencia de Conductores
- ¿Cuál es la fórmula para calcular la resistencia de un conductor?
- ¿Cómo afecta la longitud de un cable a su resistencia?
- ¿Cómo influye el diámetro o la sección de un cable en su resistencia?
- ¿Por qué la temperatura es un factor importante al calcular la resistencia?
- ¿Qué es la resistividad y cómo se diferencia de la resistencia?
¿Qué es la Resistencia Eléctrica y por qué es Importante?
La resistencia eléctrica es una medida de la oposición de un material al paso de la corriente eléctrica. Imagina un río: cuanto más estrecho y rocoso sea su cauce, más difícil será para el agua fluir. De manera similar, en un conductor, los electrones encuentran obstáculos en su camino, lo que se traduce en resistencia. Esta propiedad es inherente a todos los materiales y se mide en ohmios (Ω).
La importancia de la resistencia radica en su impacto directo sobre el funcionamiento de los dispositivos y la eficiencia de las instalaciones eléctricas. Una resistencia demasiado alta puede generar calor excesivo, lo que lleva a pérdidas de energía, daños en los componentes e incluso riesgos de incendio. Por otro lado, una resistencia controlada es vital en componentes como las resistencias, que se utilizan para limitar el flujo de corriente o generar calor de manera intencionada, como en el filamento de una bombilla.
Comprender y calcular la resistencia nos permite:
- Seleccionar el cableado adecuado para una instalación.
- Determinar la caída de tensión en un circuito.
- Prevenir el sobrecalentamiento y garantizar la seguridad.
- Diseñar componentes electrónicos eficientes.

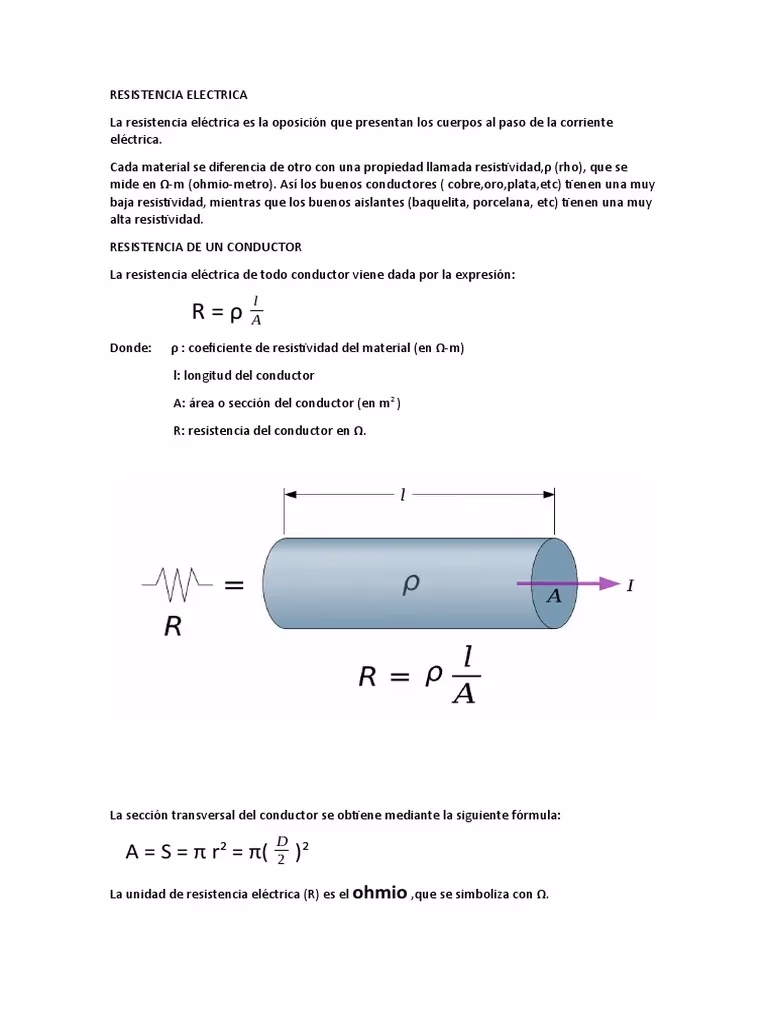

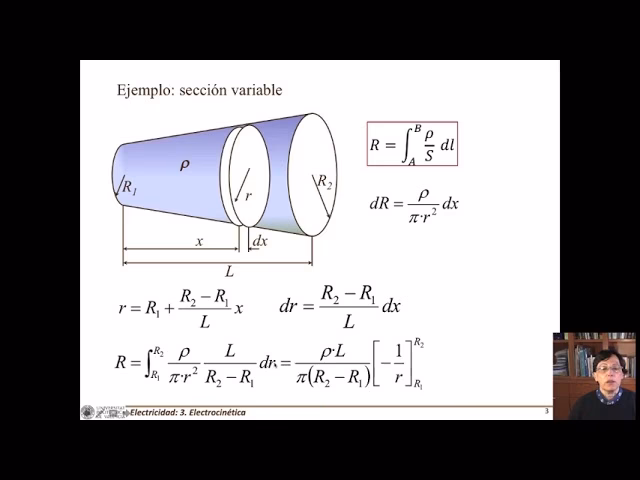

La Fórmula Fundamental: Resistencia de un Cilindro

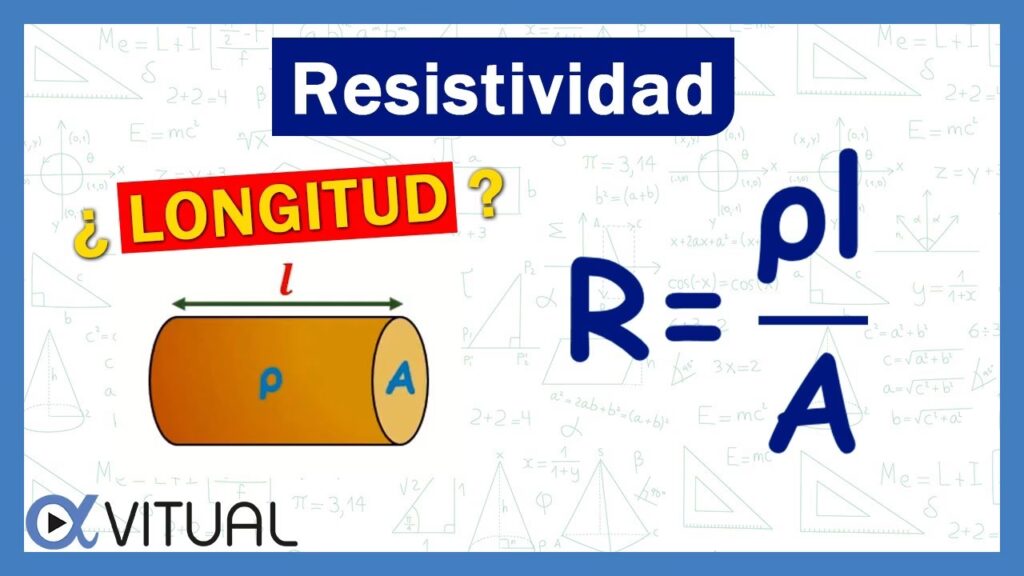

Para un conductor cilíndrico uniforme, la resistencia (R) depende de tres factores principales: la naturaleza del material, su longitud y su área de sección transversal. La relación entre estos factores se expresa mediante la siguiente fórmula:
R = ρ * (L / A)
Donde:
- R es la Resistencia del conductor, medida en ohmios (Ω).
- ρ (rho) es la resistividad del material, una propiedad intrínseca que indica qué tan fuertemente se opone un material al flujo de corriente. Se mide en ohmios-metro (Ω·m). Es crucial destacar que la resistividad es una característica del material en sí, independiente de su forma o tamaño.
- L es la Longitud del conductor, medida en metros (m).
- A es el Área de Sección Transversal del conductor, medida en metros cuadrados (m²). Para un cilindro, esta área se calcula con la fórmula del círculo: A = π * r², donde 'r' es el radio, o A = π * (d/2)², donde 'd' es el diámetro.
Esta fórmula nos proporciona una poderosa herramienta para predecir la resistencia de cualquier cable o filamento cilíndrico, simplemente conociendo sus dimensiones y el tipo de material del que está hecho.
Factores que Influyen en la Resistencia
Analicemos en detalle cómo cada uno de los componentes de la fórmula afecta la resistencia:
1. El Material (Resistividad ρ)
Como mencionamos, la resistividad es la "huella dactilar" eléctrica de un material. Los materiales se clasifican generalmente en tres categorías según su resistividad:
- Conductores: Tienen las resistividades más bajas, lo que significa que permiten que la corriente fluya fácilmente. Ejemplos comunes son el cobre, la plata y el oro. Poseen una alta densidad de cargas libres.
- Semiconductores: Tienen resistividades intermedias. Su conductividad puede variar significativamente según la temperatura y la presencia de impurezas, lo que los hace fundamentales en la electrónica moderna (silicio, germanio).
- Aislantes: Presentan las resistividades más altas, oponiéndose fuertemente al paso de la corriente. La mayoría de las cargas en los aislantes están fuertemente unidas a los átomos y no son libres de moverse. Ejemplos incluyen el caucho, el vidrio y la cerámica.
La elección del material es el primer paso crítico en cualquier diseño eléctrico. Aquí tienes una tabla con valores representativos de resistividad a 20°C:
| Material | Categoría | Resistividad (Ω·m) |
|---|---|---|
| Plata | Conductor | 1.59 × 10-8 |
| Cobre | Conductor | 1.68 × 10-8 |
| Oro | Conductor | 2.44 × 10-8 |
| Aluminio | Conductor | 2.65 × 10-8 |
| Tungsteno | Conductor | 5.60 × 10-8 |
| Hierro | Conductor | 9.71 × 10-8 |
| Platino | Conductor | 10.6 × 10-8 |
| Plomo | Conductor | 22.0 × 10-8 |
| Nicromo | Conductor (Aleación) | 100 × 10-8 |
| Carbono (puro) | Semiconductor | 3.5 × 10-5 |
| Germanio (puro) | Semiconductor | 0.46 |
| Silicio (puro) | Semiconductor | 2300 |
| Vidrio | Aislante | 1010 a 1014 |
| Goma Dura | Aislante | 1013 |
2. La Longitud (L)
La resistencia es directamente proporcional a la longitud del conductor. Esto tiene sentido intuitivo: cuanto más largo sea el camino que los electrones deben recorrer, más colisiones experimentarán con los átomos del material, y mayor será la oposición al flujo de corriente. Es como una autopista: cuanto más larga sea, más peajes (resistencia) habrá que pagar.
3. El Área de Sección Transversal (A)
La resistencia es inversamente proporcional al área de sección transversal del conductor. Piensa en ello como el ancho de la autopista: cuanto más ancha sea, más carriles habrá disponibles, y más fácilmente podrán fluir los vehículos (electrones). Un mayor diámetro significa un área más grande, lo que permite que más corriente fluya con menos dificultad, reduciendo así la resistencia. Esta es la razón por la que los cables diseñados para transportar grandes corrientes son más gruesos.
Impacto de la Temperatura en la Resistencia
La resistividad de prácticamente todos los materiales, y por ende su resistencia, depende de la temperatura. Este es un factor crucial en muchas aplicaciones, especialmente cuando los conductores operan bajo condiciones de calor significativo.
Variación de la Resistividad con la Temperatura
Para cambios de temperatura relativamente pequeños (aproximadamente 100°C o menos), la resistividad (ρ) varía con el cambio de temperatura (ΔT) según la siguiente ecuación:
ρ = ρ₀ (1 + αΔT)
Donde:
- ρ₀ es la resistividad original a una temperatura de referencia (comúnmente 20°C).
- α (alfa) es el coeficiente de temperatura de resistividad. Este valor indica cuánto cambia la resistividad de un material por cada grado Celsius de cambio de temperatura.
- ΔT es el cambio de temperatura (T final - T inicial), medido en grados Celsius (°C).
Es importante notar que:
- Para la mayoría de los metales (conductores), α es positivo, lo que significa que su resistividad aumenta con la temperatura. Esto se debe a que a temperaturas más altas, los átomos vibran con mayor amplitud, aumentando las colisiones de los electrones.
- Algunas aleaciones, como el Manganin, tienen un α muy cercano a cero, lo que las hace útiles para fabricar resistencias que varían muy poco con la temperatura.
- Para los semiconductores, α es negativo. Esto significa que su resistividad disminuye con el aumento de la temperatura, volviéndose mejores conductores a temperaturas más altas. El aumento de la agitación térmica libera más cargas libres para conducir corriente.
Variación de la Resistencia con la Temperatura
Dado que la resistencia R es directamente proporcional a la resistividad ρ (R = ρL/A), y asumiendo que la longitud y el área de sección transversal no cambian significativamente con la temperatura (sus coeficientes de expansión lineal son mucho menores que los coeficientes de resistividad), la resistencia de un objeto también sigue una dependencia similar con la temperatura:
R = R₀ (1 + αΔT)
Donde:
- R₀ es la resistencia original a la temperatura de referencia.
- R es la resistencia después del cambio de temperatura.
Esta propiedad es utilizada en diversos termómetros, como los termistores, que son cristales semiconductores con una fuerte dependencia de la resistencia con la temperatura, lo que permite medir la temperatura a través de su resistencia.
| Material | Coeficiente (1/°C) |
|---|---|
| Conductores | |
| Plata | 3.8 × 10-3 |
| Cobre | 3.9 × 10-3 |
| Oro | 3.4 × 10-3 |
| Aluminio | 3.9 × 10-3 |
| Tungsteno | 4.5 × 10-3 |
| Hierro | 5.0 × 10-3 |
| Platino | 3.93 × 10-3 |
| Plomo | 3.9 × 10-3 |
| Manganin (Aleación Cu, Mn, Ni) | 0.000 × 10-3 |
| Constantan (Aleación Cu, Ni) | 0.002 × 10-3 |
| Mercurio | 0.89 × 10-3 |
| Nicromo (Aleación Ni, Fe, Cr) | 0.4 × 10-3 |
| Semiconductores | |
| Carbono (puro) | -0.5 × 10-3 |
| Germanio (puro) | -50 × 10-3 |
| Silicio (puro) | -70 × 10-3 |
Aplicaciones Prácticas y Ejemplos de Cálculo
Veamos cómo aplicar estas fórmulas con un ejemplo concreto, como el filamento de un faro de coche.
Ejemplo 1: Cálculo del Diámetro de un Filamento
Un filamento de faro de coche está hecho de tungsteno y tiene una resistencia en frío de 0.350 Ω. Si el filamento es un cilindro de 4.00 cm de largo (puede estar enrollado para ahorrar espacio), ¿cuál es su diámetro?
Estrategia:
- Usaremos la fórmula de resistencia R = ρL/A.
- Conocemos R (0.350 Ω), L (4.00 cm = 0.04 m) y podemos buscar ρ para el tungsteno en la Tabla 1 (ρ = 5.60 × 10-8 Ω·m).
- Reordenaremos la ecuación para encontrar el área de sección transversal A.
- Finalmente, calcularemos el diámetro a partir de A, asumiendo una sección transversal circular (A = π * (d/2)²).
Solución:
1. Reordenamos la fórmula para A:
A = ρ * (L / R)
2. Sustituimos los valores conocidos:
A = (5.60 × 10-8 Ω·m) * (0.04 m / 0.350 Ω)
A ≈ 6.4 × 10-9 m²
3. Ahora, usamos la fórmula del área para encontrar el diámetro (d):
A = π * (d/2)²
d² = (4 * A) / π
d = √((4 * A) / π)
d = √((4 * 6.4 × 10-9 m²) / π)
d ≈ 9.0 × 10-5 m
4. Convertimos a milímetros para una mejor comprensión:
d ≈ 0.090 mm
El diámetro del filamento es de aproximadamente 0.090 milímetros, lo que es un poco menos de una décima de milímetro. Es un filamento extremadamente delgado.
Ejemplo 2: Cálculo de la Resistencia en Caliente de un Filamento
Aunque se debe tener precaución al aplicar R = R₀(1 + αΔT) para cambios de temperatura superiores a 100°C, para el tungsteno la ecuación funciona razonablemente bien incluso para cambios muy grandes. ¿Cuál es la resistencia del filamento de tungsteno del ejemplo anterior si su temperatura aumenta de la temperatura ambiente (20°C) a una temperatura de funcionamiento típica de 2850°C?
Estrategia:
Aplicación directa de R = R₀(1 + αΔT).
1. La resistencia original (en frío) R₀ = 0.350 Ω.
2. El cambio de temperatura ΔT = 2850°C - 20°C = 2830°C.
3. El coeficiente de temperatura del tungsteno (α) de la Tabla 2 es 4.5 × 10-3 /°C.
Solución:
R = R₀ (1 + αΔT)
R = (0.350 Ω) * [1 + (4.5 × 10-3 /°C) * (2830°C)]
R = (0.350 Ω) * [1 + 12.735]
R = (0.350 Ω) * (13.735)
R ≈ 4.8 Ω
La resistencia del filamento de tungsteno aumenta considerablemente de 0.350 Ω a 4.8 Ω cuando está caliente, lo que demuestra la importancia de considerar la temperatura en los cálculos de resistencia.
La Resistencia en Instalaciones Eléctricas: Más Allá de la Fórmula
Cuando se trata de instalaciones eléctricas, el cálculo de la resistencia de los cables es vital para garantizar la seguridad y la eficiencia. Aquí, la fórmula R = ρL/A es la base para determinar la "corriente adecuada del cable" o su "sección".
Intensidad Máxima Admisible
Cada cable tiene una cantidad máxima de amperios que puede soportar sin sobrecalentarse. Este límite está directamente relacionado con la resistencia del cable y el efecto Joule. El efecto Joule es el fenómeno por el cual la energía eléctrica se convierte en calor cuando una corriente pasa a través de un conductor. La potencia perdida en la línea (PpL) debido al efecto Joule se calcula como:
PpL = R_L * I²
Donde R_L es la resistencia del cable e I es la intensidad de corriente. Si la resistencia del cable es alta para una corriente dada, las pérdidas por calor serán significativas, lo que puede dañar el aislamiento del cable y, en casos extremos, provocar un incendio. Para reducir estas pérdidas y evitar el sobrecalentamiento, es fundamental disminuir la resistencia de los conductores, lo que se logra principalmente aumentando su área de sección transversal.
Caída de Tensión Máxima
Otro aspecto crítico es la caída de tensión, que es la reducción de voltaje a lo largo del cable debido a su resistencia. Una caída de tensión excesiva puede afectar el rendimiento de los equipos conectados. Las normativas eléctricas (como la NOM-001-SEDE-2012 en México) establecen porcentajes máximos de caída de tensión permitidos:
- Para el cable alimentador principal, la caída de tensión máxima debe ser ≤3%.
- Para el cable alimentador y los circuitos ramales, la caída de tensión máxima combinada debe ser ≤5%.
Estos porcentajes aseguran que los dispositivos reciban un voltaje adecuado para su funcionamiento óptimo. El cálculo de la resistencia es, por lo tanto, un paso previo indispensable para verificar que se cumplan estas condiciones.
Requisitos y Cualidades del Cable
Al seleccionar un cable, además de la sección (diámetro), se consideran:
- Tipo de cable: Según la aplicación y normativa.
- Material del cable: Cobre (alta conductividad) o aluminio (más ligero y económico, pero menor conductividad).
- Temperatura ambiente: Afecta la capacidad de disipación de calor del cable.
Un mayor aumento en la sección transversal del cable disminuye la resistencia y las pérdidas por efecto Joule, pero también conlleva un mayor costo. Por ello, la selección debe equilibrar seguridad, eficiencia y economía.
Preguntas Frecuentes sobre la Resistencia de Conductores
¿Cuál es la fórmula para calcular la resistencia de un conductor?
La fórmula principal para calcular la resistencia (R) de un conductor cilíndrico es R = ρ * (L / A), donde ρ es la resistividad del material, L es la longitud del conductor y A es el área de su sección transversal. Esta fórmula es aplicable a la mayoría de los cables y filamentos.
¿Cómo afecta la longitud de un cable a su resistencia?
La resistencia de un cable es directamente proporcional a su longitud. Esto significa que, si duplicas la longitud de un cable, su resistencia también se duplicará, asumiendo que el material y el diámetro permanecen constantes. Esto se debe a que los electrones tienen un camino más largo para recorrer, encontrando más obstáculos en su trayecto.
¿Cómo influye el diámetro o la sección de un cable en su resistencia?
La resistencia de un cable es inversamente proporcional a su área de sección transversal (y por lo tanto, inversamente proporcional al cuadrado de su diámetro). Esto significa que un cable más grueso (con mayor diámetro y área) tendrá una resistencia menor. Una mayor área proporciona más "caminos" para que los electrones fluyan, reduciendo la oposición general al paso de la corriente.
¿Por qué la temperatura es un factor importante al calcular la resistencia?
La temperatura es crucial porque la resistividad de la mayoría de los materiales conductores aumenta con el calor. A temperaturas más altas, los átomos del material vibran con mayor energía, lo que incrementa la frecuencia de colisiones con los electrones en movimiento y, por ende, la resistencia. Esta variación se calcula con la fórmula R = R₀(1 + αΔT), donde α es el coeficiente de temperatura de resistividad.
¿Qué es la resistividad y cómo se diferencia de la resistencia?
La resistividad (ρ) es una propiedad intrínseca de un material que indica su capacidad inherente para oponerse al flujo de corriente, independientemente de su forma o tamaño. Se mide en ohmios-metro (Ω·m). La resistencia (R), por otro lado, es una propiedad específica de un objeto o componente en particular, que depende tanto del material (su resistividad) como de sus dimensiones físicas (longitud y área de sección transversal). La resistencia es la manifestación de la resistividad en un objeto con una forma y tamaño definidos.
Calcular la resistencia de un cilindro no es solo un ejercicio académico, sino una habilidad esencial para cualquiera que trabaje con electricidad. Desde el diseño de pequeños componentes electrónicos hasta la planificación de grandes instalaciones eléctricas, comprender cómo la resistividad, la longitud, el área de sección transversal y la temperatura interactúan para determinar la resistencia es fundamental para garantizar la seguridad, la eficiencia y el rendimiento óptimo de cualquier sistema eléctrico. Con las fórmulas y ejemplos proporcionados, ahora tienes las herramientas para abordar estos cálculos con confianza y precisión, dominando uno de los pilares de la ingeniería eléctrica.
