Resistencia del Cable de Cobre de 1.5 mm²

En el mundo de la electricidad, comprender las propiedades de los conductores es fundamental para garantizar la seguridad, la eficiencia y el correcto funcionamiento de cualquier instalación. Uno de los aspectos más importantes a considerar es la resistencia eléctrica de los cables, una característica intrínseca que influye directamente en el rendimiento de un circuito. En particular, los cables de cobre de 1.5 mm² de sección transversal son omnipresentes en instalaciones domésticas y comerciales de baja potencia, por lo que conocer su resistencia específica es crucial para electricistas, ingenieros y entusiastas del bricolaje.

Este artículo explorará en profundidad qué es la resistencia eléctrica, cómo se calcula para un cable de cobre de 1.5 mm², y por qué este valor es tan relevante en la práctica. Abordaremos los factores que la afectan y las implicaciones de una resistencia inadecuada, desde la caída de tensión hasta el riesgo de sobrecalentamiento. Prepárese para desentrañar los secretos de la conductividad del cobre y optimizar sus proyectos eléctricos.

¿Qué es la Resistencia Eléctrica y por qué es Importante?

La resistencia eléctrica es la oposición que un material presenta al paso de la corriente eléctrica. Se mide en ohmios (Ω) y es una propiedad fundamental que determina cuánta energía se convierte en calor cuando la electricidad fluye a través de un conductor. En términos sencillos, un cable con alta resistencia disipará más energía en forma de calor, mientras que uno con baja resistencia permitirá que la corriente fluya con mayor facilidad y con menos pérdidas.

La relación entre la tensión (V), la corriente (I) y la resistencia (R) se describe mediante la Ley de Ohm: V = I * R. Esto significa que, para una corriente dada, una mayor resistencia implicará una mayor caída de tensión a lo largo del cable. Además, la potencia disipada en forma de calor en un conductor viene dada por P = I² * R, lo que subraya cómo un aumento en la resistencia o en la corriente puede llevar a un aumento significativo de la temperatura del cable, un fenómeno conocido como efecto Joule.

Para los cables eléctricos, una resistencia excesiva puede tener consecuencias negativas como:

• Caída de Tensión (Caída de Voltaje): A medida que la corriente fluye a través del cable, parte de la energía se pierde debido a la resistencia, lo que resulta en una disminución del voltaje disponible en el punto de consumo. Esto puede afectar el rendimiento de los equipos conectados.
• Pérdida de Potencia: La energía disipada en forma de calor representa una pérdida de potencia que debe ser compensada por la fuente de alimentación, lo que se traduce en un menor rendimiento energético y un mayor consumo eléctrico.
• Sobrecalentamiento: El calor excesivo puede dañar el aislamiento del cable, reducir su vida útil, e incluso provocar incendios, especialmente si el cable no está dimensionado correctamente para la corriente que transporta.

Por estas razones, dimensionar correctamente la sección de un cable y conocer su resistencia es vital para diseñar instalaciones eléctricas seguras y eficientes.

Factores que Influyen en la Resistencia de un Cable

La resistencia de un cable no es un valor fijo, sino que depende de varios factores clave:

1. El Material del Conductor

Cada material tiene una propiedad intrínseca llamada resistividad (ρ), que es una medida de su capacidad para oponerse al flujo de corriente. Materiales con baja resistividad son buenos conductores, mientras que aquellos con alta resistividad son aislantes. El cobre es uno de los materiales más utilizados para conductores eléctricos debido a su excelente conductividad (baja resistividad), superada solo por la plata, que es mucho más costosa. El aluminio es otra alternativa, pero tiene una resistividad mayor que el cobre, lo que significa que un cable de aluminio necesitaría una sección más grande para ofrecer la misma resistencia que uno de cobre.

2. La Longitud del Cable (L)

Cuanto más largo sea el cable, mayor será la distancia que los electrones deben recorrer y, por lo tanto, mayor será la resistencia total. La resistencia es directamente proporcional a la longitud.

3. La Sección Transversal del Cable (A)

La sección transversal, o el área de la sección del cable, es inversamente proporcional a la resistencia. Un cable más grueso (con mayor sección) ofrece más caminos para que los electrones fluyan, reduciendo así la resistencia. Por el contrario, un cable más delgado tendrá una resistencia mayor.

4. La Temperatura (T)

La resistencia de la mayoría de los materiales conductores, incluido el cobre, aumenta con la temperatura. Esto se debe a que el aumento de la temperatura incrementa la vibración de los átomos en el material, lo que dificulta el movimiento de los electrones. Es por eso que las especificaciones de resistencia suelen darse a una temperatura de referencia, comúnmente 20°C.

La Resistividad del Cobre

La resistividad del cobre es un valor estándar que se utiliza en los cálculos. A una temperatura de 20°C (68°F), la resistividad del cobre puro recocido (el tipo más común en cables eléctricos) es aproximadamente de 0.0172 ohmios-milímetro cuadrado por metro (Ω·mm²/m). Este valor es crucial para determinar la resistencia de cualquier cable de cobre una vez que se conocen su longitud y su sección transversal.

Es importante señalar que la resistividad puede variar ligeramente dependiendo de la pureza del cobre y de la temperatura ambiente. Sin embargo, para la mayoría de los cálculos prácticos en instalaciones eléctricas, el valor de 0.0172 Ω·mm²/m es el que se utiliza como referencia.

Cálculo de la Resistencia de un Cable de Cobre de 1.5 mm²

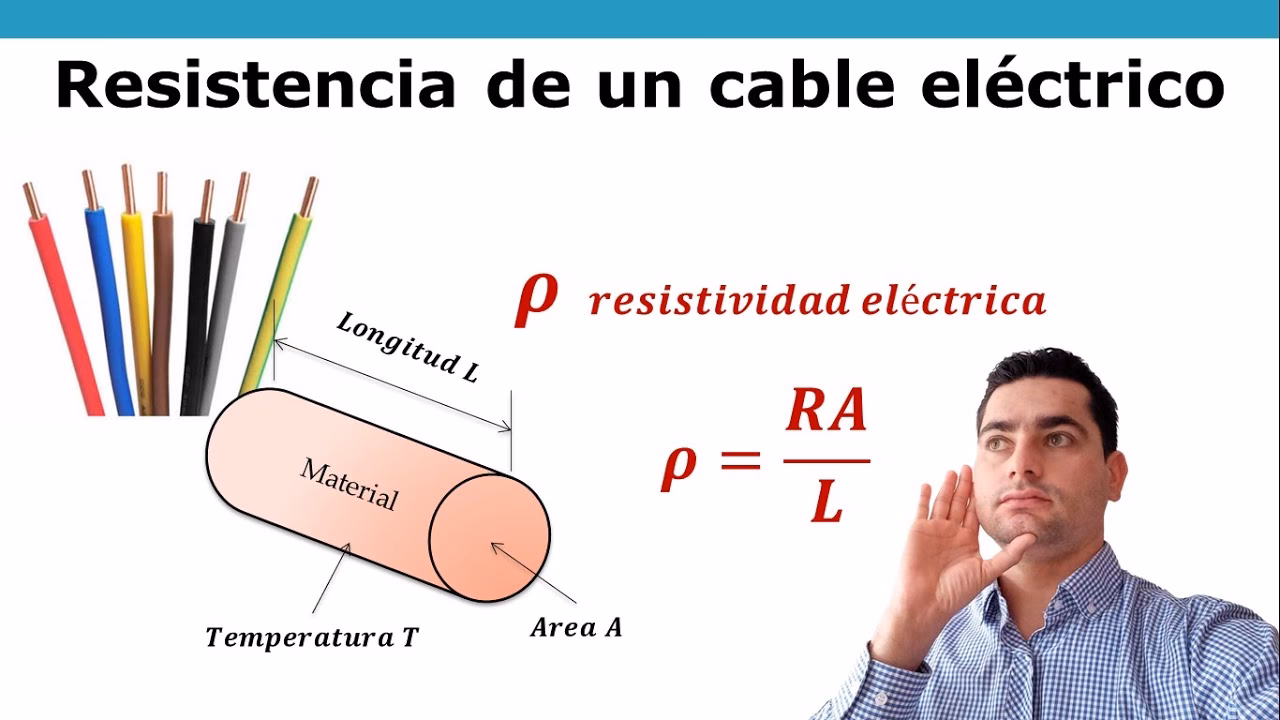

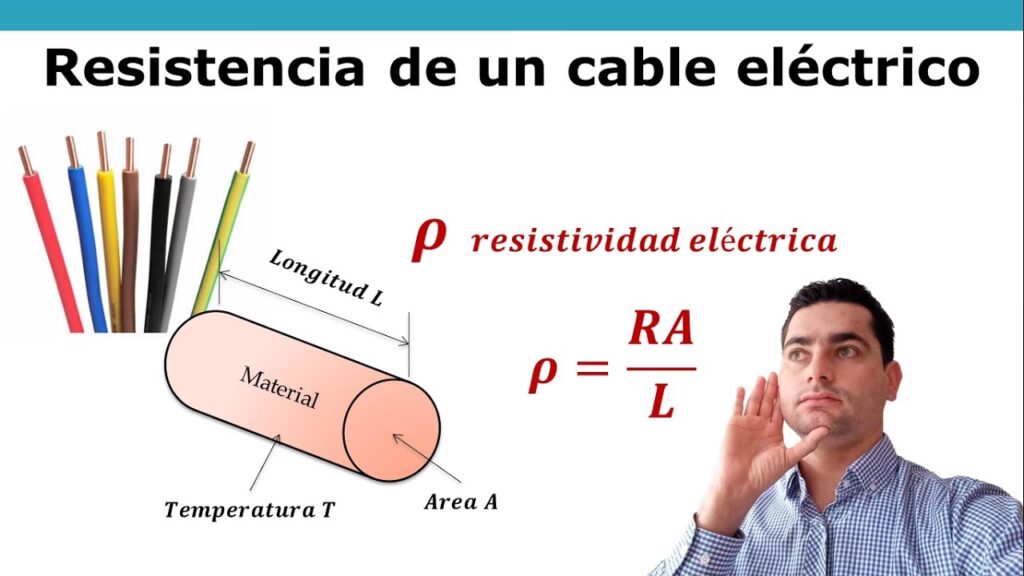

Para calcular la resistencia de un cable, utilizamos la siguiente fórmula:

R = ρ * (L / A)

Donde:

• R es la Resistencia en ohmios (Ω).
• ρ (rho) es la Resistividad del material en Ω·mm²/m (para cobre a 20°C, usamos 0.0172 Ω·mm²/m).
• L es la Longitud del cable en metros (m).
• A es la Sección Transversal del cable en milímetros cuadrados (mm²).

Ejemplo de Cálculo para un Cable de Cobre de 1.5 mm²

Supongamos que queremos calcular la resistencia de un cable de cobre de 1.5 mm² a una temperatura de 20°C.

Datos:

• ρ = 0.0172 Ω·mm²/m (resistividad del cobre a 20°C)
• A = 1.5 mm² (sección transversal del cable)

La resistencia por metro lineal (cuando L = 1 m) sería:

R (por metro) = 0.0172 Ω·mm²/m * (1 m / 1.5 mm²) = 0.0172 / 1.5 Ω/m ≈ 0.01147 Ω/m

Esto significa que por cada metro de cable de cobre de 1.5 mm², la resistencia es de aproximadamente 0.01147 ohmios.

Ahora, veamos algunos ejemplos prácticos para diferentes longitudes:

• Para un cable de 10 metros:
  R = 0.01147 Ω/m * 10 m = 0.1147 Ω
• Para un cable de 50 metros:
  R = 0.01147 Ω/m * 50 m = 0.5735 Ω
• Para un cable de 100 metros:
  R = 0.01147 Ω/m * 100 m = 1.147 Ω

Estos cálculos demuestran claramente cómo la resistencia total del cable aumenta proporcionalmente con su longitud. Es fundamental considerar la longitud total de un circuito al planificar la instalación, ya que la resistencia acumulada puede tener un impacto significativo en el rendimiento.

Importancia Práctica de la Resistencia del Cable en Instalaciones

La comprensión de la resistencia de un cable, como el de 1.5 mm², es vital para el diseño y la ejecución de instalaciones eléctricas seguras y eficientes. Aquí se detallan las principales implicaciones prácticas:

1. Caída de Tensión

La caída de tensión es la disminución del voltaje entre el inicio y el final de un conductor debido a su resistencia. Si la caída de tensión es excesiva, los aparatos conectados al final de la línea pueden no recibir el voltaje nominal necesario para funcionar correctamente, lo que lleva a un rendimiento deficiente, fallos o incluso daños en los equipos. Las normativas eléctricas suelen establecer límites máximos para la caída de tensión (por ejemplo, 3% o 5% del voltaje nominal) para garantizar el correcto funcionamiento de los equipos.

2. Pérdida de Potencia y Eficiencia Energética

Como se mencionó, la energía disipada en forma de calor debido a la resistencia (P = I²R) representa una pérdida de potencia que no llega al destino final. Esta pérdida se traduce directamente en un consumo energético mayor de lo necesario y un aumento en la factura eléctrica. Minimizar la resistencia del cable, eligiendo la sección adecuada, es clave para mejorar la eficiencia energética de una instalación.

3. Seguridad Eléctrica

El sobrecalentamiento de los cables es una de las principales causas de incendios eléctricos. Si un cable tiene una resistencia demasiado alta para la corriente que debe transportar, o si es demasiado delgado para la carga, se calentará excesivamente. Este calor puede derretir el aislamiento, provocar cortocircuitos o ignitar materiales combustibles cercanos. Un diseño adecuado, que tenga en cuenta la resistencia del cable y la corriente máxima admisible según las normativas, es fundamental para garantizar la seguridad eléctrica.

4. Selección del Conductor Adecuado

Conocer la resistencia permite seleccionar el tamaño de cable correcto (sección) para una aplicación específica. Para circuitos de iluminación o pequeños electrodomésticos, donde las corrientes son bajas, un cable de 1.5 mm² puede ser adecuado. Sin embargo, para circuitos de tomas de corriente o electrodomésticos de mayor potencia (hornos, lavadoras), se requieren secciones mayores (2.5 mm², 4 mm², etc.) para mantener la resistencia baja y evitar los problemas mencionados.

Usos Típicos del Cable de Cobre de 1.5 mm²

El cable de cobre de 1.5 mm² es uno de los más comunes en las instalaciones eléctricas residenciales y comerciales de baja potencia. Sus aplicaciones típicas incluyen:

• Circuitos de Iluminación: Es el tamaño estándar para la mayoría de los puntos de luz y luminarias, donde la corriente requerida es relativamente baja.
• Pequeños Electrodomésticos: Puede utilizarse para alimentar pequeños electrodomésticos de bajo consumo, como radios, cargadores de móvil o lámparas de mesa, en circuitos dedicados o compartidos.
• Circuitos de Control: En sistemas de automatización, alarmas o control de acceso, donde las corrientes son mínimas.

Es importante recordar que la capacidad de corriente de un cable no solo depende de su sección, sino también del tipo de aislamiento, la temperatura ambiente y el método de instalación (por ejemplo, si está en un tubo, al aire, etc.). Las normativas eléctricas locales (como el Reglamento Electrotécnico de Baja Tensión en España) especifican las intensidades máximas admisibles para cada sección y tipo de instalación.

Normativas y Estándares

Cada país o región tiene sus propias normativas eléctricas que regulan el dimensionamiento de los conductores, las caídas de tensión máximas permitidas y las intensidades máximas admisibles. En Europa, la norma HD 603 S1 y las normativas nacionales derivadas (como el REBT en España) son fundamentales. Estas normativas garantizan que las instalaciones sean seguras y cumplan con los estándares de calidad. Siempre se debe consultar la normativa local aplicable antes de realizar cualquier instalación eléctrica.

Tabla Comparativa de Resistencia para Cables de Cobre a 20°C

Para ofrecer una perspectiva más amplia, a continuación, se presenta una tabla comparativa de la resistencia por metro para diferentes secciones de cable de cobre común, utilizando la resistividad de 0.0172 Ω·mm²/m.

Como se puede observar, a medida que la sección del cable aumenta, su resistencia por metro disminuye significativamente, lo que permite transportar mayores corrientes con menores pérdidas y caídas de tensión.

Preguntas Frecuentes sobre la Resistencia de Cables de Cobre

¿Por qué el cobre es el material preferido para los cables eléctricos?

El cobre es ampliamente preferido por su excelente conductividad eléctrica (solo superada por la plata, que es mucho más cara), su alta ductilidad y maleabilidad, lo que facilita su manipulación e instalación. Además, es resistente a la corrosión y tiene una buena resistencia mecánica. Su combinación de propiedades lo convierte en el estándar de oro para la mayoría de las aplicaciones de cableado.

¿Cuál es la corriente máxima que puede soportar un cable de 1.5 mm²?

La corriente máxima admisible para un cable de 1.5 mm² no es un valor único, ya que depende de varios factores como el tipo de aislamiento, la temperatura ambiente, el método de instalación (por ejemplo, si está en un tubo empotrado, al aire libre, etc.) y las normativas locales. Sin embargo, en una instalación doméstica típica, un cable de 1.5 mm² con aislamiento de PVC suele estar protegido por un interruptor automático de 10 amperios para circuitos de iluminación. Algunas normativas pueden permitir hasta 12 o 13 amperios bajo ciertas condiciones, pero siempre debe consultarse la normativa específica de su región y las tablas del fabricante del cable.

¿Cómo afecta la temperatura a la resistencia de un cable?

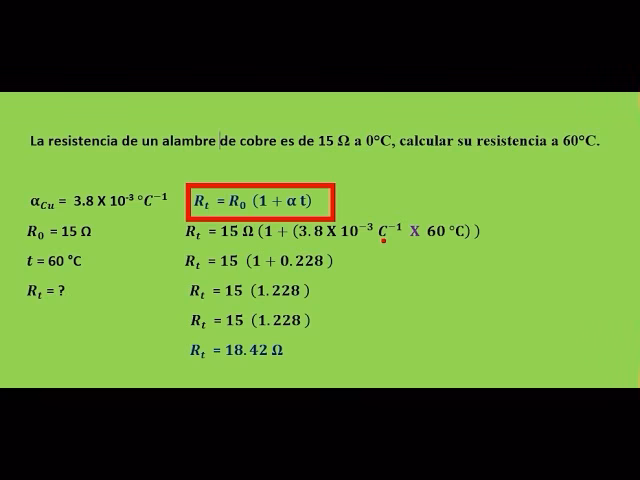

La resistencia de los metales conductores, como el cobre, aumenta linealmente con la temperatura. A medida que la temperatura del cable se eleva, los átomos vibran con mayor energía, lo que interfiere más con el flujo de electrones y, por lo tanto, aumenta la oposición al paso de la corriente. Por esta razón, las tablas de resistencia y capacidad de corriente de los cables suelen especificar una temperatura de referencia (comúnmente 20°C o 70°C para la temperatura máxima de servicio del conductor) y se aplican factores de corrección para temperaturas ambiente diferentes.

¿Se puede usar un cable de 1.5 mm² para electrodomésticos de alta potencia como un horno o una lavadora?

No, bajo ninguna circunstancia se debe usar un cable de 1.5 mm² para alimentar electrodomésticos de alta potencia como hornos, lavadoras, secadoras o termos eléctricos. Estos aparatos requieren corrientes significativamente mayores que las que un cable de 1.5 mm² puede soportar de manera segura. El uso de un cable de sección insuficiente para una alta potencia resultaría en un sobrecalentamiento severo del cable, riesgo de incendio, daños al aislamiento y una caída de tensión excesiva que podría dañar el propio electrodoméstico. Para estos aparatos, se requieren cables de 2.5 mm², 4 mm², 6 mm² o incluso mayores, dependiendo de la potencia y la normativa.

¿Qué es la caída de tensión y por qué es importante controlarla?

La caída de tensión es la pérdida de voltaje que ocurre a lo largo de un conductor debido a su resistencia. Es importante controlarla porque un voltaje insuficiente en el punto de consumo puede causar que los aparatos funcionen de manera ineficiente, se dañen prematuramente o incluso no funcionen en absoluto. Por ejemplo, una bombilla puede brillar menos, un motor puede sobrecalentarse o un equipo electrónico puede fallar. Las normativas eléctricas establecen límites máximos para la caída de tensión (generalmente entre el 3% y el 5% del voltaje nominal) para asegurar el buen funcionamiento y la longevidad de los equipos conectados.

En resumen, la resistencia del cable de cobre de 1.5 mm² es un valor pequeño pero crítico que impacta directamente la eficiencia y seguridad de las instalaciones eléctricas. Comprender cómo se calcula y qué factores la afectan le permitirá tomar decisiones informadas al diseñar o modificar cualquier sistema eléctrico, asegurando que sus circuitos operen de manera óptima y segura.
