¿Cómo se calcula y mide la relación de un transformador?

Los transformadores son dispositivos estáticos fundamentales en cualquier sistema eléctrico, encargados de modificar los niveles de tensión y corriente alterna sin alterar la frecuencia. Su invención y desarrollo fueron cruciales para la distribución eficiente de la energía eléctrica a largas distancias, permitiendo que la electricidad generada en centrales lejanas llegue a nuestros hogares y empresas con los parámetros adecuados. En el corazón de su funcionamiento reside un concepto clave: la relación de transformación. Comprenderla es esencial no solo para ingenieros y técnicos, sino para cualquier persona interesada en cómo la electricidad se maneja y distribuye en el mundo moderno. Este artículo te guiará a través de las complejidades de la relación de transformación, desde sus principios básicos hasta los métodos de medición más avanzados.

La relación de transformación es, en esencia, la proporción entre las vueltas de cableado en el devanado secundario y el devanado primario de un transformador. Esta proporción determina directamente cómo se modifican los voltajes y las corrientes entre la entrada y la salida del dispositivo. Un conocimiento profundo de este concepto no solo nos permite predecir el comportamiento de un transformador, sino también diagnosticar posibles problemas y asegurar el correcto funcionamiento de toda la red eléctrica.

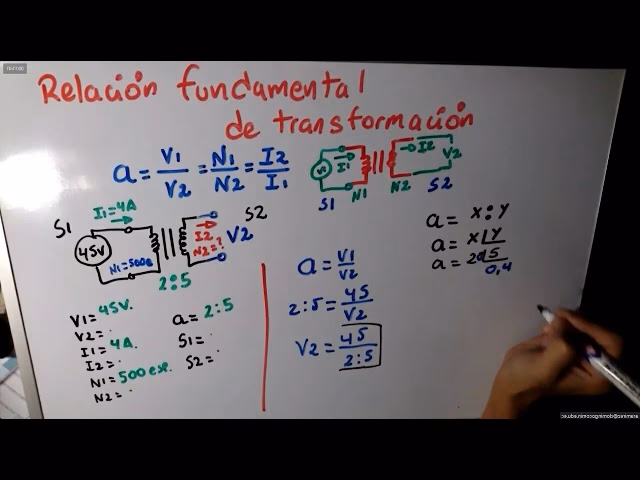

¿Qué es la Relación de Transformación (K)?

La relación de transformación, comúnmente denotada por la letra 'K', es un parámetro adimensional que describe la capacidad de un transformador para cambiar los niveles de voltaje y corriente entre sus devanados primario y secundario. Se define principalmente por la proporción del número de espiras o vueltas en cada devanado. Un transformador opera bajo el principio de la inducción electromagnética: una corriente alterna en el devanado primario crea un flujo magnético variable en el núcleo, que a su vez induce una tensión en el devanado secundario. La magnitud de esta tensión inducida depende directamente de la cantidad de espiras en cada devanado.

Esta relación es fundamental porque determina si un transformador es elevador (step-up) o reductor (step-down). Un transformador elevador aumenta la tensión de entrada, mientras que un transformador reductor la disminuye. En ambos casos, el objetivo es adaptar la energía a los requisitos específicos de la carga o del sistema de transmisión, minimizando las pérdidas de energía durante el transporte y garantizando la seguridad en el uso final.

La Importancia de K en el Diseño y Operación

La relación de transformación no es solo un número; es un pilar en el diseño y la operación de los sistemas eléctricos. Un valor de K inadecuado puede llevar a voltajes incorrectos, sobrecalentamiento, ineficiencia energética o incluso daños en los equipos conectados. Por ejemplo, en las líneas de transmisión de alta tensión, se utilizan transformadores elevadores para aumentar el voltaje y disminuir la corriente, lo que reduce drásticamente las pérdidas por efecto Joule (calor) en los cables. Cerca de los consumidores, transformadores reductores bajan la tensión a niveles seguros y utilizables (por ejemplo, 230V o 120V) para hogares y negocios. La precisión en la relación de transformación es vital para la eficiencia y la seguridad de toda la infraestructura eléctrica.

Fórmulas para Calcular la Relación de Transformación

La relación de transformación se puede expresar de varias maneras, dependiendo de los parámetros que se estén considerando: el número de espiras, el voltaje o la corriente. Es crucial entender que estas relaciones están interconectadas y se basan en el principio de conservación de la potencia (idealmente) en el transformador.

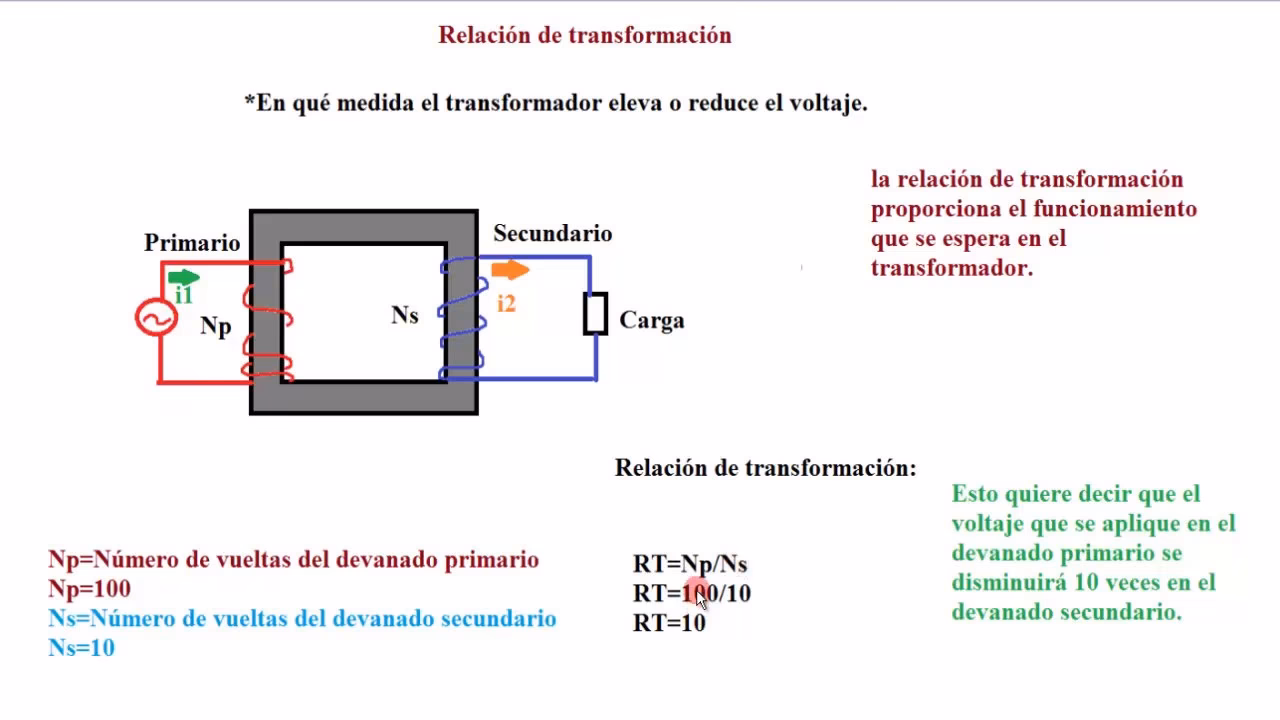

1. Relación de Espiras (Vueltas)

Esta es la definición fundamental de la relación de transformación y es la más directa, ya que se basa en la construcción física del transformador.

La fórmula es:

K = N₂ / N₁

Donde:

• K es la relación de transformación.
• N₂ es el número de espiras (vueltas) en el devanado secundario.
• N₁ es el número de espiras (vueltas) en el devanado primario.

Por ejemplo, si un transformador tiene 100 espiras en el primario y 500 espiras en el secundario, su relación de transformación sería K = 500 / 100 = 5. Esto indica un transformador elevador.

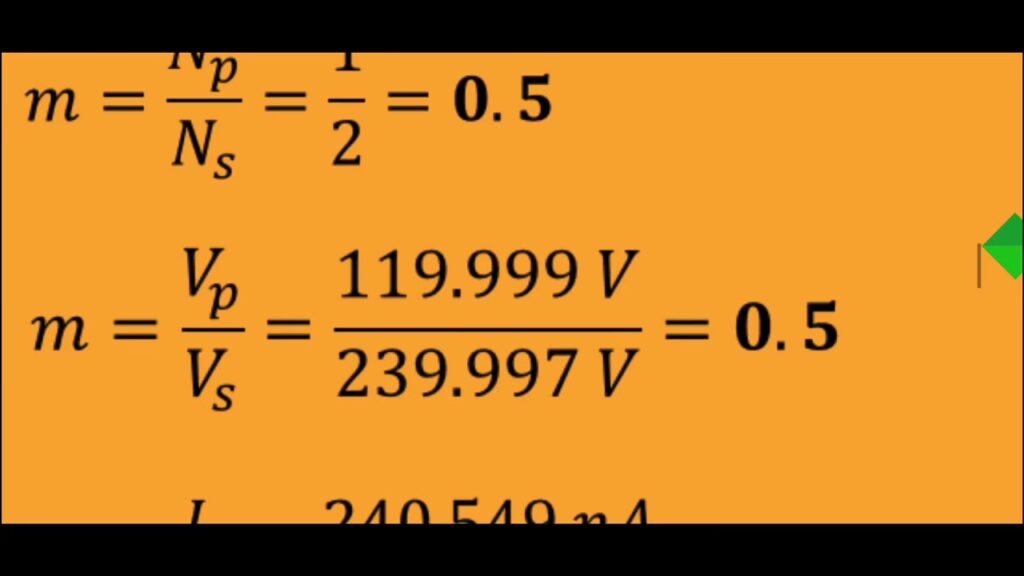

2. Relación de Voltajes (Tensiones)

Para un transformador ideal, la relación de los voltajes es directamente proporcional a la relación de las espiras.

La fórmula es:

K = V₂ / V₁

Donde:

• K es la relación de transformación.
• V₂ es el voltaje (tensión) en el devanado secundario.
• V₁ es el voltaje (tensión) en el devanado primario.

Continuando con el ejemplo anterior, si el primario se alimenta con 20V y K=5, entonces V₂ = K * V₁ = 5 * 20V = 100V. Esto demuestra cómo el voltaje se eleva.

3. Relación de Corrientes

A diferencia de los voltajes y las espiras, la relación de las corrientes en un transformador es inversa a la relación de transformación de voltaje/espiras. Esto se debe a que, en un transformador ideal, la potencia de entrada es igual a la potencia de salida (P₁ = P₂). Dado que P = V * I, tenemos V₁ * I₁ = V₂ * I₂.

Reorganizando esta ecuación para obtener la relación de corrientes en términos de K (V₂/V₁):

K = I₁ / I₂

Donde:

• K es la relación de transformación.
• I₁ es la corriente en el devanado primario.
• I₂ es la corriente en el devanado secundario.

Siguiendo con el ejemplo, si el primario consume 1A y K=5, entonces I₂ = I₁ / K = 1A / 5 = 0.2A. Esto muestra cómo la corriente se reduce cuando el voltaje se eleva.

Es importante destacar la relación inversa de las corrientes: si el voltaje sube, la corriente baja, y viceversa, manteniendo la potencia constante (ignorando las pérdidas en un transformador ideal).

Tipos de Transformadores según K:

• Transformador Elevador (Step-up): Cuando K > 1. Esto significa que N₂ > N₁ y V₂ > V₁. La tensión aumenta del primario al secundario.
• Transformador Reductor (Step-down): Cuando K < 1. Esto significa que N₂ < N₁ y V₂ < V₁. La tensión disminuye del primario al secundario.
• Transformador de Aislamiento: Cuando K = 1. Esto significa que N₂ = N₁ y V₂ = V₁. No cambia la tensión, pero proporciona aislamiento eléctrico entre el primario y el secundario.

Aquí una tabla resumen de las fórmulas:

¿Cómo se Realiza la Medición de la Relación de Transformación?

La prueba de relación de transformación (TRT) es una de las evaluaciones más críticas que se realizan en un transformador a lo largo de su vida útil. Permite verificar que la relación de voltaje entre los devanados primario y secundario esté dentro de las tolerancias especificadas por el fabricante y las normas internacionales. Cualquier desviación significativa puede indicar problemas internos graves que podrían comprometer el rendimiento, la eficiencia y la vida útil del transformador.

Propósito de la Prueba de Relación de Transformación

La prueba TRT tiene varios propósitos fundamentales:

• Verificación de Diseño: Asegurar que el transformador fue fabricado de acuerdo con las especificaciones de diseño y que la relación de espiras es la correcta.
• Detección de Daños: Identificar posibles problemas como espiras abiertas, cortocircuitos entre espiras o capas, conexiones incorrectas, problemas en el cambiador de tomas (tap changer) o daños en el núcleo magnético. Estos problemas alteran la relación de espiras efectiva.
• Monitoreo de Deterioro: Evaluar el estado del transformador a lo largo del tiempo. Los cambios en la relación de transformación pueden ser un indicador temprano de deterioro del aislamiento o fallas mecánicas.
• Cumplimiento de Normas: Las normas internacionales (como IEC, IEEE) exigen que la relación de tensión medida esté dentro de un porcentaje específico (generalmente ±0.5%) de la relación indicada en la placa de características del transformador.

Métodos de Medición Generales

La medición de la relación de transformación se realiza inyectando una baja tensión o corriente en un devanado del transformador (generalmente el primario) y midiendo la tensión o corriente inducida en el otro devanado (secundario). Es crucial que el transformador esté desenergizado y aislado de la red eléctrica antes de realizar cualquier prueba.

1. Prueba de Relación de Transformación en Transformadores de Potencia (TP)

En transformadores de potencia, la prueba se basa principalmente en la inyección de tensión:

• Inyección de Baja Tensión: Se aplica una tensión de CA de baja magnitud y frecuencia nominal (por ejemplo, 120V o 240V a 50/60 Hz) en el devanado de alta tensión (o en el devanado primario).
• Medición de Tensión Inducida: Se mide la tensión inducida en el devanado de baja tensión (o en el devanado secundario).
• Cálculo de la Relación: La relación de transformación se calcula como el cociente entre la tensión medida en el devanado primario y la tensión medida en el devanado secundario (V₁/V₂). Es importante recordar que en los equipos de prueba, a menudo se calcula la relación de transformación inversa (V_inyección / V_medida) para compararla directamente con la placa.
• Prueba por Fases y Tomas: Para transformadores trifásicos, la prueba se realiza para cada fase. Si el transformador posee un cambiador de tomas (tap changer), la prueba debe repetirse para cada posición de toma, ya que cada posición modifica la relación de espiras y, por lo tanto, la relación de transformación.
• Comparación con la Placa: El valor medido se compara con la relación nominal indicada en la placa de características del transformador. La desviación aceptable suele ser muy pequeña, como el ±0.5% mencionado anteriormente.

2. Prueba de Relación de Transformación en Transformadores de Instrumentación

Los transformadores de instrumentación, como los transformadores de corriente (TC) y los transformadores de tensión (TV), requieren métodos de prueba específicos debido a su función particular de reducir o elevar con precisión los niveles de corriente o tensión para equipos de medida y protección.

a) Transformadores de Corriente (TC)

Los TC se utilizan para medir grandes corrientes o para aislar los circuitos de medida de la alta tensión. Su relación se expresa como la proporción entre la corriente primaria nominal y la corriente secundaria nominal (ej. 1000A/5A).

• Inyección de Corriente Primaria (Método Preferido): Este es el método más preciso y recomendable. Se inyecta una corriente de prueba en el devanado primario del TC (cercana a la corriente nominal o a diferentes porcentajes de ella) y se mide la corriente resultante en el devanado secundario. La relación de transformación se calcula como I₁ / I₂. Este método también permite determinar la polaridad y el error de ángulo.
• Inyección de Tensión en Secundario (Alternativa): Cuando no es posible inyectar directamente corriente en el primario (por ejemplo, TC integrados en bujes de alta tensión), se puede inyectar una tensión en el secundario y medir la tensión inducida en el primario. Sin embargo, este método no proporciona información sobre la influencia del núcleo magnético en la precisión total del TC bajo carga nominal de corriente.
• TC para Transformadores Rogowski y de Baja Potencia: Para estos tipos específicos, la prueba se realiza inyectando corriente primaria y midiendo la tensión secundaria, ya que su relación se define como la proporción de la corriente primaria a una tensión secundaria de bajo nivel.

b) Transformadores de Tensión (TV o PT)

Los TV se utilizan para reducir las altas tensiones a niveles seguros y medibles para instrumentos y relés de protección. Su relación se expresa como la proporción entre la tensión primaria nominal y la tensión secundaria nominal (ej. 132kV/110V).

• Inyección de Tensión en Primario: Se aplica una tensión de prueba en el devanado primario del TV y se mide la tensión inducida en el devanado secundario. Se verifica la relación del TV, la polaridad y el ángulo de fase.
• Para TV Trifásicos: Si el TV es trifásico, la medición debe realizarse en cada fase. Si el neutro no es accesible, la inyección se puede realizar entre dos fases y la medición en el lado de baja, siguiendo cálculos y esquemas de conexión específicos según el grupo de conexión del TV.

Equipos para la Medición de la Relación de Transformación

Actualmente, existen equipos especializados que facilitan estas pruebas, como el sistema Raptor mencionado en la información proporcionada. Estos sistemas integrados ofrecen varias ventajas:

• Portabilidad: Permiten llevar el equipo de prueba cerca del transformador, reduciendo la longitud de los cables y la potencia requerida.
• Plantillas de Prueba: Incluyen plantillas predefinidas para diferentes tipos de transformadores (TC, TV, TP), simplificando el proceso.
• Medición Integrada: Realizan tanto la inyección como la medición, calculando automáticamente la relación, la polaridad, el error de ángulo y otros parámetros relevantes.
• Generación de Informes: Recopilan todos los datos y resultados en un único informe, facilitando el análisis y el seguimiento del estado del transformador.

Aunque es posible usar fuentes de corriente o tensión externas en combinación con medidores externos, un sistema integrado como el Raptor ofrece mayor precisión, eficiencia y fiabilidad en los resultados.

Problemas Comunes Detectados por la Prueba de Relación de Transformación

La prueba TRT es una herramienta de diagnóstico poderosa que puede revelar una variedad de problemas internos en un transformador antes de que se conviertan en fallas catastróficas. Algunas de las anomalías que puede detectar incluyen:

• Espiras Abiertas: Una interrupción en el devanado que impide el flujo de corriente. La relación de transformación se verá drásticamente alterada o no habrá inducción.
• Espiras Cortocircuitadas: Cuando el aislamiento entre espiras falla, creando un camino de baja resistencia. Esto reduce el número efectivo de espiras y, por lo tanto, altera la relación de transformación, además de generar calor excesivo.
• Conexiones Incorrectas: Errores durante el montaje o reparaciones que resultan en conexiones de fase equivocadas o polaridad invertida. La prueba de relación y polaridad lo revelará.
• Problemas del Núcleo Magnético: Fallas en el aislamiento del núcleo o cortocircuitos entre las láminas del núcleo pueden afectar el flujo magnético y, por ende, la relación de transformación y la eficiencia.
• Problemas del Cambiador de Tomas (Tap Changer): Un mal contacto, un desgaste excesivo o una posición incorrecta del cambiador de tomas pueden llevar a una relación de transformación errónea en ciertas posiciones. La prueba en cada toma es crucial para identificar esto.

La detección temprana de estos problemas a través de la prueba TRT permite tomar acciones correctivas, como reparaciones o reemplazos, lo que prolonga la vida útil del transformador y evita interrupciones costosas en el suministro eléctrico.

Preguntas Frecuentes sobre la Relación de Transformación

¿Por qué es tan importante la relación de transformación en un transformador?

La relación de transformación es crucial porque define la capacidad fundamental de un transformador para modificar los niveles de voltaje y corriente. Sin una relación de transformación adecuada, la energía eléctrica no podría ser transmitida eficientemente a largas distancias ni adaptada a los requisitos de voltaje de los dispositivos y usuarios finales. Es el corazón del principio de funcionamiento del transformador.

¿Qué indica un valor de K > 1 o K < 1?

Un valor de K > 1 (mayor que uno) indica un transformador elevador (step-up), lo que significa que el voltaje de salida (secundario) será mayor que el voltaje de entrada (primario). Por el contrario, un valor de K < 1 (menor que uno) indica un transformador reductor (step-down), donde el voltaje de salida será menor que el de entrada.

¿Qué sucede si la relación de transformación medida no coincide con la placa de características?

Si la relación de transformación medida se desvía más allá de la tolerancia aceptable (generalmente ±0.5%) de la indicada en la placa de características, es una señal de que hay un problema interno en el transformador. Esto podría indicar espiras cortocircuitadas, conexiones flojas, problemas en el cambiador de tomas o daños en el núcleo magnético. En tal caso, se recomienda una investigación más profunda y, si es necesario, acciones correctivas para evitar una falla mayor.

¿La relación de transformación es la misma para corriente y voltaje?

No, la relación de transformación (K) se define típicamente por la relación de espiras y voltajes (K = N₂/N₁ = V₂/V₁). Sin embargo, para la corriente, la relación es inversa: K = I₁/I₂. Esto se debe al principio de conservación de la potencia en un transformador ideal (Potencia de entrada = Potencia de salida). Si el voltaje aumenta, la corriente disminuye en la misma proporción inversa para mantener la potencia constante.

¿Se puede realizar la prueba de relación de transformación en transformadores energizados?

No, bajo ninguna circunstancia se debe realizar la prueba de relación de transformación en transformadores energizados. La prueba debe llevarse a cabo siempre con el transformador desenergizado y completamente aislado de la fuente de energía para garantizar la seguridad del personal y la integridad del equipo de prueba. La inyección de baja tensión o corriente se realiza en un entorno controlado y seguro.

En resumen, la relación de transformación es un pilar fundamental en la comprensión y el mantenimiento de los transformadores. Desde su cálculo basado en las espiras, voltajes y corrientes, hasta las rigurosas pruebas de campo que garantizan su correcto funcionamiento, cada aspecto de este concepto subraya la importancia de los transformadores en la infraestructura eléctrica global. Dominar este conocimiento es empoderarse en el fascinante mundo de la electricidad.
