¿Cómo se Calcula y Mide la Presión de Vapor?

La presión de vapor es un concepto fundamental en la física y la química, esencial para comprender cómo los líquidos y sólidos interactúan con su fase gaseosa. Desde la ebullición del agua en una olla hasta complejos procesos industriales, la presión de vapor juega un papel crucial en innumerables fenómenos. Este artículo busca desglosar qué es la presión de vapor, cómo se calcula, qué factores la afectan y por qué su cuantificación es vital en diversas aplicaciones, especialmente en el ámbito industrial con el vapor saturado.

¿Qué es la Presión de Vapor?

La presión de vapor de un líquido o un sólido es la presión de equilibrio del vapor que se encuentra sobre su fase condensada (líquida o sólida) en un recipiente cerrado. En términos más sencillos, es la presión ejercida por las moléculas que han escapado de la superficie del líquido o sólido y ahora se encuentran en la fase gaseosa, en un estado de equilibrio dinámico con su fase condensada. Este equilibrio significa que la velocidad a la que las moléculas se evaporan es igual a la velocidad a la que las moléculas de gas se condensan de nuevo en el líquido o sólido.

Una Visión Macroscópica

Desde una perspectiva macroscópica, la presión de vapor es una propiedad inherente de una sustancia que varía significativamente con la temperatura. A medida que la temperatura de un líquido o sólido aumenta, también lo hace su presión de vapor. Esto se debe a que más moléculas adquieren suficiente energía cinética para superar las fuerzas intermoleculares y escapar a la fase gaseosa. Por el contrario, si la temperatura disminuye, la presión de vapor también lo hará. Por ejemplo, el éter dietílico tiene una presión de vapor de 0.7 atm a 25°C, mientras que el agua, a la misma temperatura, tiene una presión de vapor mucho menor de 0.03 atm. Esto indica que el éter dietílico es mucho más volátil que el agua.

Una Visión Microscópica

A nivel microscópico, cuando un líquido o sólido se evapora en un recipiente cerrado, las moléculas de gas no pueden escapar. Algunas de estas moléculas de gas eventualmente chocarán con la fase condensada y volverán a condensarse. El equilibrio se alcanza cuando la tasa de condensación del gas se iguala a la tasa de evaporación del líquido o sólido. En este punto, la cantidad de gas, líquido y/o sólido ya no cambia. La presión ejercida por este gas en equilibrio con su fase condensada a una temperatura dada es precisamente la presión de vapor.

Factores que Afectan la Presión de Vapor

Aunque la temperatura es el factor más prominente que influye en la presión de vapor, existen otros aspectos importantes a considerar:

Área de Superficie

Contrario a lo que se podría pensar, el área de superficie del sólido o líquido en contacto con el gas no tiene efecto sobre la presión de vapor. Esto se debe a que la presión de vapor es una propiedad intensiva, es decir, no depende de la cantidad de sustancia presente ni de su área expuesta, sino de la naturaleza de las moléculas y la temperatura. Una mayor área de superficie puede acelerar el proceso de evaporación hasta alcanzar el equilibrio, pero no alterará la presión final de equilibrio.

Tipos de Moléculas (Fuerzas Intermoleculares)

La naturaleza de las moléculas que componen un sólido o líquido es un determinante crucial de su presión de vapor. Las fuerzas intermoleculares son las fuerzas de atracción entre moléculas. Si estas fuerzas son:

• Relativamente fuertes: Las moléculas están más unidas y requieren más energía para escapar a la fase gaseosa. Esto resulta en una presión de vapor relativamente baja.
• Relativamente débiles: Las moléculas pueden escapar más fácilmente a la fase gaseosa, lo que conduce a una presión de vapor relativamente alta.

Un excelente ejemplo de esto es la comparación entre el éter etílico (C₄H₁₀O) y el alcohol etílico (C₂H₆O). A 25°C, el éter etílico tiene una presión de vapor de 520 torr, mientras que el alcohol etílico tiene una presión de vapor de 75 torr. Las fuerzas dipolo-dipolo y las fuerzas de dispersión de London son relativamente débiles en el éter etílico, lo que explica su alta presión de vapor. Por otro lado, el alcohol etílico, además de estas fuerzas, presenta enlaces de hidrógeno muy fuertes entre sus moléculas. Estos enlaces de hidrógeno son significativamente más potentes y requieren mucha más energía para romperse, lo que resulta en una presión de vapor considerablemente más baja para el alcohol etílico.

Temperatura

Como ya se mencionó, la temperatura es el factor más influyente. A una temperatura más alta, una mayor proporción de moléculas posee suficiente energía cinética para superar las fuerzas de atracción intermoleculares y escapar de la superficie del líquido o sólido para formar vapor. Esto incrementa la concentración de moléculas en la fase gaseosa y, por lo tanto, aumenta la presión que ejercen. A una temperatura más baja, menos moléculas tienen la energía necesaria para escapar, lo que lleva a una menor presión de vapor.

¿Cómo se Mide la Presión de Vapor?

La presión de vapor de un líquido puede medirse de diversas maneras. Un método simple y común implica el uso de un manómetro. En este procedimiento, se inyecta una pequeña cantidad del líquido en un matraz cerrado que está conectado a un manómetro. A medida que el líquido se evapora y se establece el equilibrio entre el líquido y su vapor, la presión del vapor en el matraz se transmite al manómetro, que mide la diferencia de presión entre el vapor y una referencia (a menudo el vacío o la presión atmosférica). La lectura del manómetro proporciona directamente la presión de vapor del líquido a la temperatura a la que se realiza la medición.

Cálculo de la Presión de Vapor de una Solución

La presencia de un soluto, especialmente uno no volátil, en un líquido volátil tiene un efecto notable en la presión de vapor del disolvente. Este fenómeno se conoce como disminución de la presión de vapor y es una de las propiedades coligativas, es decir, propiedades que dependen del número de partículas de soluto disueltas y no de su identidad química.

Explicación del Fenómeno

La disolución de una sustancia no volátil en un líquido volátil provoca una disminución de la presión de vapor del líquido. Una forma de entender esto es considerando la superficie de la solución. Para que las moléculas del disolvente se evaporen, deben estar presentes en la superficie. La adición de un soluto no volátil disminuye la fracción del área de la superficie que está ocupada por las moléculas del disolvente. Esto reduce la velocidad a la que las moléculas del disolvente pueden escapar a la fase de vapor. Dado que la velocidad de condensación del vapor de disolvente (que depende de la presión parcial del disolvente en la fase gaseosa) no se ve afectada directamente por la presencia del soluto, el equilibrio se establece a una menor concentración de moléculas de disolvente en la fase de vapor, y por lo tanto, a una presión de vapor más baja.

Una explicación más profunda y rigurosa implica el concepto de entropía. La solución, al ser una mezcla más dispersa y desordenada que las fases separadas de disolvente y soluto, posee una mayor entropía. Esta mayor entropía de la solución estabiliza eficazmente las moléculas del disolvente, dificultando su vaporización. Se requiere más energía para que las moléculas de disolvente escapen de este estado más estable, lo que resulta en una presión de vapor más baja y, consecuentemente, en un punto de ebullición más alto.

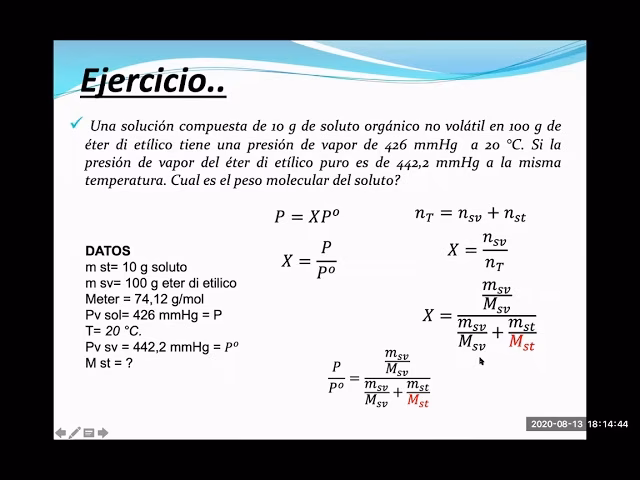

La Ley de Raoult

La relación cuantitativa entre la presión de vapor de los componentes de una solución ideal y sus concentraciones se describe mediante la Ley de Raoult. Esta ley establece que la presión parcial ejercida por cualquier componente de una solución ideal es igual a la presión de vapor del componente puro multiplicada por su fracción molar en la solución.

La fórmula se expresa como:

PA = PºA * XA

Donde:

• PA es la presión parcial ejercida por el componente A en la solución.
• PºA es la presión de vapor del componente A puro.
• XA es la fracción molar del componente A en la solución. La fracción molar se calcula como el número de moles del componente A dividido por el número total de moles de todos los componentes en la solución.

Si una solución contiene varios componentes volátiles, la presión total de vapor ejercida por la solución es igual a la suma de las presiones parciales de todos sus componentes, según la Ley de las Presiones Parciales de Dalton:

Ptotal = Σ Pi

Donde Pi es la presión parcial de cada componente volátil en la mezcla gaseosa.

En el caso de una solución que contiene únicamente solutos no volátiles (es decir, sustancias cuya presión de vapor es insignificante, Pº ≈ 0), la presión de vapor sobre la solución se debe únicamente al disolvente. En este escenario, la Ley de Raoult se simplifica a:

Psolución = Pºdisolvente * Xdisolvente

Esto significa que la presión de vapor de la solución es directamente proporcional a la fracción molar del disolvente en la solución. Cuanto menor sea la fracción molar del disolvente (es decir, mayor sea la concentración de soluto no volátil), menor será la presión de vapor de la solución.

¿Cómo se Calcula la Cantidad de Vapor Saturado?

En el ámbito industrial, no solo es importante entender la presión de vapor en general, sino también la "calidad" del vapor saturado. El vapor saturado es un estado crítico en el que el vapor de agua coexiste con su forma líquida a una temperatura y presión específicas, sin cambios adicionales en sus propiedades termodinámicas. En este estado, la temperatura y la presión son interdependientes; si se conoce una, la otra está definida. La calidad del vapor saturado se refiere a la proporción de vapor en una mezcla de vapor y líquido. Es un parámetro crucial para la eficiencia y seguridad en procesos que utilizan vapor para transferencia de calor, generación de energía o esterilización.

La Fracción de Calidad (x)

La calidad del vapor, denotada por 'x', es la proporción de la masa de vapor con respecto a la masa total de la mezcla de vapor y líquido. Se calcula mediante la siguiente fórmula fundamental:

X = Mvapor / (Mvapor + Mcondensado)

Donde:

• X es la fracción de calidad del vapor (un valor entre 0 y 1, donde 0 es líquido saturado y 1 es vapor saturado seco).
• Mvapor es la masa de vapor dentro del sistema.
• Mcondensado es la masa de condensado (líquido) dentro del sistema.

Un valor de X cercano a 1 indica vapor de alta calidad, es decir, con muy poca presencia de líquido arrastrado, lo cual es ideal para la mayoría de las aplicaciones industriales.

Ecuaciones y Métodos para Cuantificar la Calidad del Vapor Industrial

Existen diversos métodos y ecuaciones para determinar la calidad del vapor, cada uno con sus propias aplicaciones y niveles de precisión:

Calorímetro de Estrangulamiento

Este método implica la expansión adiabática de una pequeña cantidad de vapor a través de un orificio, desde la presión del sistema (P_S) hasta la presión atmosférica. La temperatura del vapor a la salida del orificio (T_E) se registra. La calidad del vapor (X) se calcula basándose en el balance de energía asociado con el proceso de estrangulamiento. La ecuación general de balance de entalpía es:

Hmezcla = Hlíquido(1 - X) + HvaporX

Donde Hmezcla es la entalpía de la mezcla vapor-líquido, Hlíquido es la entalpía del líquido saturado y Hvapor es la entalpía del vapor saturado a la presión del sistema. Al medir la temperatura y presión después del estrangulamiento, y usando tablas de vapor, se puede determinar la entalpía final y, por ende, la calidad inicial del vapor.

Tablas de Vapor (ASME Steam Tables)

Para calcular la calidad del vapor utilizando datos termodinámicos, las tablas de vapor saturado, como las ASME Steam Tables, son herramientas indispensables. Estas tablas proporcionan información detallada sobre las propiedades del vapor a diferentes temperaturas y presiones, incluyendo entalpía, entropía y volumen específico para el líquido saturado y el vapor saturado. Un ingeniero puede utilizar estas tablas, a menudo en conjunto con diagramas de entalpía-entropía (diagramas H-S), para encontrar la calidad del vapor (X) en función de la temperatura de salida (T_E) y la presión del sistema (P_S). El proceso implica buscar los valores de entalpía correspondientes para el líquido saturado y el vapor saturado a la presión del sistema, y luego aplicar la fórmula de calidad basada en entalpía.

Ecuaciones para Rangos Específicos de Calidad

En algunos casos, se emplean ecuaciones empíricas o semi-empíricas para calcular la calidad del vapor dentro de un rango particular de operación. Por ejemplo, una ecuación general podría ser:

X = A + B(TE)

Donde A y B son coeficientes específicos para una presión determinada. Estos coeficientes suelen obtenerse a partir de regresiones de datos experimentales o de tablas, y deben interpolarse si la presión del sistema no está explícitamente listada.

Ecuación para Calidad del Vapor entre 0.95 y 1.00

Para aplicaciones que requieren una alta precisión en la calidad del vapor (por ejemplo, entre 0.95 y 1.00) y para presiones entre 30 psi y 600 psi, existe una ecuación más específica que relaciona la calidad del vapor con la temperatura de salida del calorímetro (T_E) y la presión del sistema (P_S):

X = 0.9959 – 0.000442TE – ln [(PS + 6.8)0.03218 * (PS + 374)-0.0001581TE]

Esta ecuación permite obtener una función continua, eliminando la necesidad de representaciones gráficas o interpolación en este rango específico.

Relación Presión-Temperatura para Vapor Saturado

Para determinar la temperatura del vapor saturado (T_S) en función de la presión del sistema (P_S) dentro de un rango específico, se puede usar una ecuación empírica como la siguiente:

TS = 120.62(PS – 1.5)0.21793

Esta relación es útil para verificar la consistencia de los datos o para cálculos rápidos donde las tablas no están inmediatamente disponibles, aunque su precisión está limitada al rango para el que fue derivada.

Estimación Visual de la Calidad del Vapor

Aunque no es un método preciso, una estimación rápida de la calidad del vapor puede realizarse visualmente. Al abrir una válvula de vapor y observar cómo se libera el vapor a la atmósfera, se puede inferir su calidad. Si el vapor es "seco" y no arrastra gotas de líquido visibles, se considera de alta calidad. Si hay una niebla densa o salpicaduras de agua, indica una baja calidad del vapor. Esta observación es útil para una evaluación inicial pero nunca debe reemplazar mediciones instrumentales cuando la precisión es crítica.

Ventajas de Cuantificar la Calidad del Vapor Industrial

La cuantificación precisa de la calidad del vapor industrial es esencial para garantizar la eficiencia, la seguridad y la conservación de recursos en los procesos industriales. Sus ventajas son múltiples y significativas:

• Optimización del Rendimiento: Conocer la calidad del vapor permite a las industrias ajustar sus sistemas para asegurar que se esté utilizando la cantidad adecuada de energía térmica. Esto conduce a un rendimiento más eficiente de los equipos, como turbinas, intercambiadores de calor y esterilizadores, y a ahorros significativos de energía. Un vapor de baja calidad puede reducir la eficiencia de transferencia de calor y requerir más vapor para el mismo proceso.
• Seguridad Operativa: La calidad inadecuada del vapor puede tener consecuencias graves. El arrastre de líquido en el vapor puede provocar erosión en las tuberías y válvulas, golpes de ariete (choque de masa de líquido en movimiento contra una obstrucción), y daños a equipos sensibles como turbinas y bombas. Medir y controlar la calidad del vapor ayuda a prevenir estos problemas, prolongando la vida útil del equipo y mejorando la seguridad del personal.
• Conservación de Recursos: Al utilizar la cantidad óptima de vapor, se reduce el desperdicio de agua y energía. Esto no solo beneficia a la empresa en términos de costos operativos, sino que también contribuye a la sostenibilidad ambiental al disminuir el consumo de recursos naturales y la huella de carbono.
• Control de Calidad del Producto: En industrias como la alimentaria o farmacéutica, donde el vapor se utiliza para cocción o esterilización, la calidad del vapor impacta directamente en la calidad y seguridad del producto final. Un vapor de alta calidad garantiza procesos más limpios y efectivos.

Cálculos Esenciales para Cuantificar la Calidad del Vapor

Para cuantificar la calidad del vapor de manera precisa, es necesario realizar una serie de cálculos que generalmente implican el uso de tablas de vapor saturado y la fórmula de fracción de calidad basada en entalpías. Los pasos básicos para realizar estos cálculos son los siguientes:

1. Identificar la Temperatura y Presión del Sistema de Vapor: Estos son los datos de entrada fundamentales. Se deben medir con precisión en el punto donde se desea determinar la calidad del vapor.
2. Consultar la Tabla de Vapor Saturado: Utilizando la temperatura o la presión identificadas, se buscan en las tablas de vapor los valores de entalpía para el líquido saturado (h_f) y el vapor saturado (h_g), así como la entalpía de vaporización (h_fg = h_g - h_f) a esas condiciones.
3. Medir la Entalpía de la Mezcla (si aplica): Para métodos como el calorímetro de estrangulamiento, se debe medir la temperatura y presión después del estrangulamiento para determinar la entalpía de la mezcla (h_m) en ese punto.
4. Calcular la Fracción de Calidad:
   • Si se conoce la masa de vapor y condensado, se usa: X = Mvapor / (Mvapor + Mcondensado)
   • Si se utilizan entalpías (y el proceso es isentálpico como en el estrangulamiento), se puede calcular la calidad como: X = (hm - hf) / hfg

Estos cálculos proporcionarán una comprensión precisa de la calidad del vapor en el sistema, lo que es esencial para la toma de decisiones informadas en la industria, el diagnóstico de problemas y la optimización de procesos.

Usos del Vapor Saturado en la Industria

El vapor saturado es un recurso energético y de transferencia de calor increíblemente versátil, fundamental en una amplia gama de sectores industriales. Su capacidad para liberar grandes cantidades de calor latente al condensarse lo hace ideal para muchas aplicaciones. Algunos de los usos más importantes incluyen:

• Generación de Energía: En las centrales eléctricas, el vapor saturado (y a menudo sobrecalentado) se utiliza para hacer girar las turbinas que, a su vez, impulsan los generadores para producir electricidad. Es la base de la mayoría de las plantas de energía térmica y nuclear.
• Procesamiento de Alimentos: La industria alimentaria utiliza el vapor saturado para una variedad de propósitos, incluyendo cocción, pasteurización, esterilización de equipos y productos, secado y calentamiento. Su alta capacidad calorífica y su limpieza lo hacen ideal para el contacto directo e indirecto con alimentos.
• Calefacción y Climatización: Los sistemas de calefacción central en edificios grandes, hospitales e instalaciones industriales a menudo utilizan vapor saturado para distribuir calor de manera eficiente a través de radiadores o intercambiadores de calor.
• Procesos Químicos e Industriales: En la fabricación, el vapor saturado es esencial para una amplia gama de procesos, incluyendo la destilación, la evaporación, la polimerización, el secado de materiales, la vulcanización del caucho, y como fuente de calor para reactores químicos. También se utiliza para la limpieza y la esterilización en diversas industrias.
• Esterilización: En hospitales y laboratorios, el vapor saturado a alta presión es el método más efectivo y confiable para la esterilización de equipos médicos y de laboratorio, debido a su capacidad para penetrar y destruir microorganismos.

Estos ejemplos demuestran el papel crucial que desempeña el vapor saturado en la industria moderna, lo que subraya la importancia de cuantificar su calidad para garantizar un funcionamiento eficiente, seguro y económico.

Preguntas Frecuentes sobre la Presión de Vapor y el Vapor Saturado

A continuación, respondemos algunas de las preguntas más comunes relacionadas con la presión de vapor y el vapor saturado:

¿La presión de vapor solo aplica a líquidos?
No, la presión de vapor también se aplica a los sólidos. Los sólidos pueden sublimarse (pasar directamente de sólido a gas) y establecer un equilibrio con su fase de vapor, generando una presión de vapor.

¿Qué significa que una sustancia sea "volátil"?
Una sustancia volátil es aquella que tiene una alta presión de vapor a una temperatura dada, lo que significa que se evapora fácilmente. Ejemplos incluyen el alcohol, la gasolina o el éter.

¿Por qué la calidad del vapor es importante en la industria?
La calidad del vapor es crucial porque el vapor con un alto contenido de líquido (baja calidad) reduce la eficiencia de transferencia de calor, puede causar daños por erosión en las tuberías y equipos, y afectar la calidad del producto final. Un vapor de alta calidad asegura un rendimiento óptimo y una mayor seguridad.

¿Las tablas de vapor son universales?
Sí, las propiedades termodinámicas del agua y el vapor han sido exhaustivamente estudiadas y tabuladas. Las tablas de vapor, como las ASME Steam Tables, son estándares internacionales que proporcionan datos consistentes y ampliamente aceptados para cálculos de ingeniería.

¿La presión de vapor de una solución siempre es menor que la del disolvente puro?
Si el soluto es no volátil, sí. La presencia del soluto disminuye la concentración de moléculas de disolvente en la superficie y aumenta la entropía de la solución, lo que reduce la tendencia del disolvente a evaporarse.

¿Se puede estimar la calidad del vapor sin equipos complejos?
Sí, se puede hacer una estimación visual observando el vapor liberado, pero esta es una evaluación cualitativa y no precisa. Para aplicaciones industriales críticas, siempre se recomienda el uso de equipos de medición y cálculos basados en tablas termodinámicas.

¿Cómo afecta la altitud a la presión de vapor?
La altitud afecta la presión atmosférica, lo que a su vez influye en el punto de ebullición de un líquido. A mayor altitud, la presión atmosférica es menor, por lo que el líquido hierve a una temperatura más baja, es decir, cuando su presión de vapor iguala una presión externa menor. Sin embargo, la presión de vapor de una sustancia pura a una temperatura dada es una propiedad intrínseca y no cambia con la altitud.
