Medición de la Presión de Líquidos: Guía Completa

La presión de un líquido es una propiedad fundamental que influye en innumerables procesos, desde el funcionamiento de una simple tubería hasta la operación de complejos sistemas hidráulicos en la industria. Comprender cómo medirla no solo es una cuestión de ingeniería, sino también una ventana a cómo interactúan los fluidos con su entorno. A lo largo de este artículo, exploraremos las herramientas y principios detrás de la medición de la presión de los líquidos, desglosando cada método para que puedas entender su funcionamiento y aplicaciones.

La medición de la presión de fluidos, ya sean líquidos o gases, se realiza comúnmente utilizando dispositivos llamados manómetros. Estos instrumentos se basan en principios físicos para indicar diferencias de presión, a menudo mediante la altura de una columna de líquido. Sin embargo, la variedad de situaciones y la precisión requerida han llevado al desarrollo de una amplia gama de herramientas, cada una diseñada para un propósito específico.

¿Qué es la Presión de un Líquido?

Antes de sumergirnos en los métodos de medición, es crucial entender qué es la presión. En términos simples, la presión es la fuerza ejercida por unidad de área. En el caso de los líquidos, esta fuerza es el resultado del peso del propio líquido y de cualquier fuerza externa aplicada sobre él. La presión en un líquido actúa en todas las direcciones y aumenta con la profundidad. Esta propiedad es conocida como presión hidrostática y es la base de muchos de los dispositivos de medición que veremos a continuación.

Manómetros: Los Clásicos de la Medición

Los manómetros son, quizás, los instrumentos más icónicos y fundamentales para la medición de la presión. Su diseño se basa en la ley de Pascal y en la relación entre la altura de una columna de líquido y la presión que ejerce. A pesar de su aparente simplicidad, son increíblemente versátiles y se utilizan ampliamente en laboratorios y en diversas aplicaciones industriales.

Piezómetro: La Simplicidad en Acción

El piezómetro es la forma más básica de manómetro. Consiste en un tubo vertical transparente, abierto en la parte superior, que se conecta al recipiente o tubería donde se desea medir la presión del fluido. El líquido del sistema sube por el tubo hasta una cierta altura, que es directamente proporcional a la presión interna del fluido en el punto de conexión. Cuanto mayor sea la altura de la columna de líquido en el piezómetro, mayor será la presión. Este tipo de manómetro es ideal para medir presiones bajas a moderadas de líquidos en los que el fluido de medición es el mismo que el fluido del sistema, y es importante que el líquido no sea volátil.

Su principal ventaja es su simplicidad y la lectura directa de la altura. Sin embargo, tiene limitaciones: solo puede medir presiones positivas (superiores a la atmosférica) y no es adecuado para líquidos muy volátiles o para presiones muy altas, ya que la columna de líquido se haría excesivamente larga.

Manómetro de Tubo en U: Medición Diferencial y Versatilidad

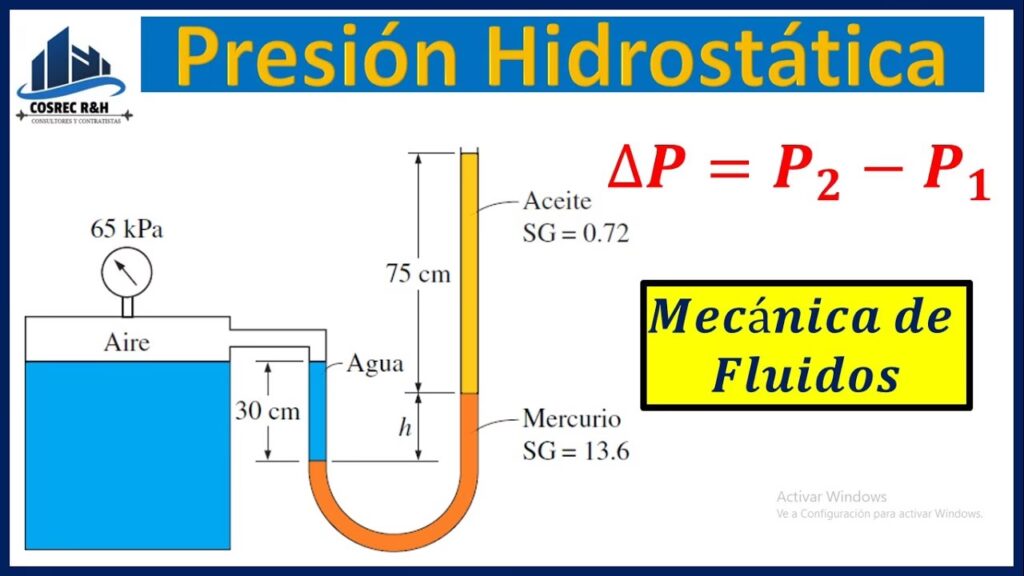

Para aplicaciones más complejas, el manómetro de tubo en U es una herramienta indispensable. Como su nombre indica, consta de un tubo en forma de 'U' que contiene un líquido manométrico, que generalmente es diferente del fluido cuya presión se va a medir. Este líquido manométrico suele tener una densidad conocida y no se mezcla con el fluido del sistema (por ejemplo, mercurio o aceite de baja densidad). Una de las ramas del tubo en U se conecta al punto donde se desea medir la presión, mientras que la otra puede estar abierta a la atmósfera o conectada a otro punto para medir una presión diferencial.

La diferencia de alturas entre las columnas del líquido manométrico en ambas ramas del tubo en U es lo que indica la presión. Si una rama está abierta a la atmósfera, el manómetro mide la presión manométrica (relativa a la atmosférica). Si ambas ramas están conectadas a dos puntos diferentes de un sistema, mide la diferencia de presión entre esos dos puntos. Su versatilidad y capacidad para medir tanto presiones positivas como negativas (vacío) lo hacen muy útil en muchas configuraciones.

Manómetro de Tubo Inclinado: Precisión Amplificada

Una variante del manómetro de tubo en U es el manómetro de tubo inclinado. Este diseño se utiliza para medir pequeñas diferencias de presión con una mayor precisión. En lugar de que ambas ramas sean verticales, una de las ramas está inclinada en un ángulo suave con respecto a la horizontal. Al inclinar el tubo, un pequeño cambio en la altura vertical del líquido se traduce en un desplazamiento mucho mayor a lo largo de la escala inclinada. Esto amplifica la lectura y permite detectar variaciones de presión que serían difíciles de observar con un manómetro de tubo en U vertical.

Esta mayor sensibilidad lo hace ideal para aplicaciones donde se requiere una medición muy precisa de presiones bajas, como en sistemas de ventilación, conductos de aire o en laboratorios de investigación donde se estudian pequeños cambios de presión.

Más Allá de los Manómetros: Otras Herramientas Esenciales

Si bien los manómetros de columna son fundamentales, existen otros tipos de instrumentos que han evolucionado para satisfacer las demandas de precisión, durabilidad y automatización en la medición de presión en diversos entornos.

Manómetro de Bourdon: El Estándar Industrial

El manómetro de Bourdon es, con diferencia, uno de los instrumentos más utilizados en la industria para medir la presión de gases y líquidos. Su funcionamiento se basa en un tubo elíptico o aplanado, curvado en forma de 'C' (o espiral/helicoidal para mayor rango), que está sellado en un extremo y conectado a la fuente de presión en el otro. Cuando la presión del fluido entra en el tubo, este tiende a enderezarse. Este movimiento es transmitido mecánicamente a una aguja que se mueve sobre una escala calibrada, indicando la presión.

El manómetro de Bourdon es robusto, relativamente económico y capaz de medir un amplio rango de presiones, desde vacío hasta presiones muy altas. Su fiabilidad y facilidad de lectura lo han convertido en un elemento básico en calderas, compresores, sistemas hidráulicos y neumáticos, y en una miríada de procesos industriales.

Barómetro Aneroide: Presión Atmosférica al Alcance

Aunque no mide directamente la presión de un líquido dentro de un sistema cerrado, el barómetro aneroide es un instrumento crucial para medir la presión atmosférica, que a menudo es el punto de referencia para muchas mediciones de presión manométrica. A diferencia de los barómetros de mercurio, el barómetro aneroide no utiliza líquidos. En su lugar, emplea una cápsula metálica sellada y flexible (conocida como cápsula aneroide o de Vidi), de la cual se ha extraído la mayor parte del aire.

Cuando la presión atmosférica cambia, la cápsula se expande o contrae. Este movimiento se amplifica mediante un sistema de palancas y engranajes que mueve una aguja sobre una escala. Los barómetros aneroides son compactos, portátiles y se utilizan ampliamente en meteorología para predecir el tiempo, así como en aviación para medir la altitud (altímetro).

Factores a Considerar al Medir la Presión

La precisión y fiabilidad de la medición de presión no solo dependen del instrumento, sino también de otros factores importantes:

• Densidad del Fluido: Especialmente en manómetros de columna, la densidad del líquido manométrico es crucial para una lectura correcta.
• Temperatura: La temperatura puede afectar la densidad de los fluidos y, por lo tanto, la lectura de la presión. Es importante calibrar los instrumentos a la temperatura de operación o aplicar correcciones.
• Gravedad: La aceleración de la gravedad influye en la presión hidrostática. Aunque suele ser un factor constante, en mediciones de alta precisión o en diferentes latitudes, puede ser relevante.
• Nivel de Referencia: La presión se mide siempre con respecto a un punto de referencia. Puede ser la presión atmosférica (presión manométrica) o el vacío absoluto (presión absoluta).
• Vibraciones y Pulsaciones: En entornos industriales, las vibraciones o las pulsaciones rápidas de presión pueden afectar la estabilidad de la lectura. Se pueden usar amortiguadores o restrictors para mitigar esto.

Aplicaciones Prácticas de la Medición de Presión

La capacidad de medir la presión de los líquidos es fundamental en una vasta gama de industrias y aplicaciones:

• Sistemas Hidráulicos: Monitoreo de la presión en maquinaria pesada, prensas, frenos y sistemas de dirección asistida.
• Procesos Químicos: Control de la presión en reactores, tuberías y tanques para garantizar la seguridad y eficiencia de las reacciones.
• Abastecimiento de Agua: Medición de la presión en redes de distribución para asegurar un suministro adecuado y detectar fugas.
• Industria Petrolera y Gas: Monitoreo de la presión en pozos, oleoductos y refinerías para la extracción, transporte y procesamiento seguro de hidrocarburos.
• Medicina: Medición de la presión arterial, presión intracraneal y otros fluidos corporales.
• HVAC (Calefacción, Ventilación y Aire Acondicionado): Monitoreo de la presión en conductos y sistemas de refrigeración.

Tabla Comparativa de Instrumentos de Medición de Presión

Preguntas Frecuentes sobre la Medición de Presión

Aquí respondemos a algunas de las preguntas más comunes relacionadas con la medición de la presión de líquidos:

¿Cuál es la diferencia entre presión absoluta y presión manométrica?
La presión manométrica es la presión medida con respecto a la presión atmosférica local. Si la presión es superior a la atmosférica, es positiva; si es inferior (vacío), es negativa. La presión absoluta, en cambio, se mide con respecto al vacío perfecto (presión cero absoluta). Es decir, presión absoluta = presión manométrica + presión atmosférica.

¿Por qué se usa mercurio en algunos manómetros?
El mercurio es un líquido manométrico popular debido a su alta densidad, lo que permite medir presiones más altas con columnas más cortas. Además, tiene una baja presión de vapor y no se mezcla fácilmente con muchos otros fluidos. Sin embargo, debido a su toxicidad, su uso se ha reducido en favor de otros líquidos o sensores electrónicos.

¿Pueden los manómetros de columna medir la presión de gases?
Sí, los manómetros de tubo en U pueden medir la presión de gases. En este caso, el gas se conecta a una de las ramas, y la diferencia de altura del líquido manométrico indicará la presión del gas.

¿Cómo se calibra un instrumento de medición de presión?
La calibración implica comparar la lectura del instrumento con un estándar de presión conocido y ajustar el instrumento para que sus lecturas coincidan con el estándar. Esto se realiza periódicamente para asegurar la precisión.

¿Qué es un transductor de presión?
Un transductor de presión es un dispositivo que convierte la presión aplicada en una señal eléctrica (voltaje o corriente). Son ampliamente utilizados en sistemas modernos porque permiten la lectura, el registro y el control automatizado de la presión en tiempo real, superando las limitaciones de los manómetros mecánicos.

En resumen, la medición de la presión de líquidos es un campo vasto y crucial en la ingeniería y la ciencia. Desde los sencillos piezómetros hasta los complejos sistemas electrónicos, cada herramienta tiene su lugar y propósito, contribuyendo a la seguridad, eficiencia y comprensión de los sistemas fluidos que nos rodean. La elección del instrumento adecuado depende de la aplicación específica, el rango de presión, la precisión requerida y las condiciones del entorno.
