En el vasto y complejo mundo de la electricidad, los transformadores son dispositivos esenciales que permiten la transmisión y distribución eficiente de la energía. Comprender cómo se calcula su potencia no es solo una cuestión técnica, sino una necesidad para garantizar la seguridad, la eficiencia y la longevidad de cualquier sistema eléctrico. Este artículo desglosará las fórmulas fundamentales y los conceptos clave que todo profesional o entusiasta debe dominar para interactuar con estos gigantes silenciosos de la ingeniería eléctrica.
Desde la simple iluminación de un hogar hasta las complejas redes industriales, la gestión de la energía eléctrica requiere un conocimiento profundo de sus componentes básicos. En el corazón de esta comprensión se encuentran las leyes que rigen el comportamiento de la corriente, el voltaje, la resistencia y la potencia. Dominar estas leyes no solo te permitirá dimensionar correctamente un transformador, sino también diagnosticar problemas, optimizar el rendimiento y diseñar sistemas eléctricos robustos y seguros.
- Los Pilares de la Electricidad: Corriente, Voltaje y Resistencia
- La Ley de Ohm: El Fundamento de los Circuitos Eléctricos
- La Ley de Joule: El Poder en Watts y VA
- Cálculo de la Potencia del Transformador: Dimensionamiento Correcto
- Eficiencia y Factor de Potencia: Claves para un Diseño Óptimo
- Preguntas Frecuentes sobre la Potencia de Transformadores
- Conclusión
Los Pilares de la Electricidad: Corriente, Voltaje y Resistencia
Antes de sumergirnos en las fórmulas de potencia de los transformadores, es crucial entender los tres elementos fundamentales que interactúan en cualquier circuito eléctrico: la corriente, el voltaje y la resistencia. Imagina un sistema de tuberías de agua para visualizar estas interacciones, ya que es una analogía muy útil para comprender los conceptos eléctricos.
Corriente (I)
La corriente eléctrica es el flujo de electrones a través de un conductor en un circuito. Es la cantidad de carga eléctrica que pasa por un punto dado en un circuito por unidad de tiempo. En nuestra analogía del agua, la corriente sería el volumen de agua que fluye a través de la tubería por segundo, es decir, el caudal. Se mide en Amperios (A).
Voltaje (V)
El voltaje, también conocido como tensión o diferencia de potencial, es la presión o fuerza electromotriz que impulsa el flujo de la corriente a través de un conductor en un circuito. Es la energía potencial por unidad de carga. Volviendo a nuestra analogía, el voltaje sería la presión del agua en la tubería, la fuerza que empuja el agua a través del sistema. Se mide en Volts (V).
Resistencia (R)
La resistencia es la oposición al flujo de la corriente eléctrica a través de un circuito. Todos los materiales presentan algún grado de resistencia, aunque algunos son mejores conductores que otros. En la analogía del agua, la resistencia sería cualquier obstrucción o estrechamiento en la tubería que dificulta el paso del agua. Se mide en Ohmios (Ω).
La Ley de Ohm: El Fundamento de los Circuitos Eléctricos
Nombrada en honor al físico alemán Georg Simon Ohm, la Ley de Ohm es un concepto fundamental en la ingeniería eléctrica que describe la relación intrínseca entre voltaje, corriente y resistencia en un circuito. Es la base para entender cómo se comportan los elementos resistivos en un sistema.
¿Qué establece la Ley de Ohm?
La Ley de Ohm postula que, donde la resistencia en un conductor es constante, la corriente que pasa entre dos puntos en ese conductor es directamente proporcional al voltaje a través de esos dos puntos e inversamente proporcional a la resistencia.
Ecuación de la Ley de Ohm
Esta relación se expresa mediante la siguiente ecuación:
V = I Ω R
Donde:
- V = Voltaje (medido en Volts)
- I = Corriente (medida en Amperios)
- R = Resistencia (medida en Ohmios)
Aunque tradicionalmente la letra 'E' se ha usado para representar el voltaje, la 'V' es ahora también muy común. En este artículo, utilizaremos 'V' para mayor claridad.
Podemos reorganizar esta ecuación para resolver cualquiera de las tres variables si conocemos las otras dos. Esta flexibilidad es lo que hace que la Ley de Ohm sea tan poderosa y versátil en el análisis de circuitos.
Tabla 1: Variaciones de la Ley de Ohm
| Variable a Calcular | Fórmula | Descripción |
|---|---|---|
| Voltaje (V) | V = I Ω R | El voltaje es igual a la corriente multiplicada por la resistencia. |
| Corriente (I) | I = V / R | La corriente es igual al voltaje dividido por la resistencia. |
| Resistencia (R) | R = V / I | La resistencia es igual al voltaje dividido por la corriente. |
Aplicación Práctica de la Ley de Ohm: Dimensionamiento de un Resistor de Puesta a Tierra
Para ilustrar la aplicación de la Ley de Ohm, consideremos un escenario real: el dimensionamiento de un resistor de puesta a tierra neutra (NGR, por sus siglas en inglés). Los sistemas con puesta a tierra de baja resistencia dependen de un resistor para limitar la cantidad de corriente de falla durante una falla de línea a tierra. Esto se logra conectando una resistencia entre el punto neutro del transformador y la tierra.
Supongamos que necesitamos dimensionar un NGR para limitar la corriente de falla entre 100 y 400 amperios en un sistema 4160Y/2400. Podemos usar la versión de la Ley de Ohm para calcular el tamaño del NGR:
R = V / I
Primero, necesitamos encontrar el voltaje de línea a neutro. Para un sistema trifásico, dividimos el voltaje de línea por √3:
4160 V / √3 ≈ 2400 V
Ahora, introducimos el valor máximo de corriente de falla permitida (400A) a 2400 voltios:
R = 2400 V / 400 A = 6 Ohmios
Para este sistema de puesta a tierra de baja resistencia, se requerirá un NGR con una resistencia nominal de 6 Ohmios.
Para demostrar la relación entre voltaje y corriente cuando la resistencia es constante, ahora usaremos un valor de corriente de falla de 300 amperios con la misma resistencia de 6 Ohmios para calcular el voltaje:
V = I Ω R
V = 300 A Ω 6 Ohmios = 1,800 V
Cuando la corriente de falla se reduce a 300 amperios, el voltaje de línea a neutro será de 1,800 voltios. Podemos observar que, con una resistencia constante, el voltaje disminuirá a medida que la corriente disminuya y viceversa. Los componentes que mantienen el mismo valor de resistencia independientemente de la corriente o el voltaje se conocen como dispositivos óhmicos.
Es importante señalar que, si bien la Ley de Ohm es fundamental para circuitos resistivos, su aplicación directa en circuitos inductivos (como las bobinas de un transformador) es más compleja y va más allá del alcance de este artículo, ya que involucra conceptos como la reactancia inductiva y la impedancia.
La Ley de Joule: El Poder en Watts y VA
Otra ley crucial, a menudo referida junto con la Ley de Ohm, es la Ley de Joule, que es indispensable para los cálculos de potencia. Esta ley es fundamental para el dimensionamiento de transformadores y para comprender la energía disipada o transferida en un sistema eléctrico.
¿Qué establece la Ley de Joule?
La Ley de Joule se ocupa de los cálculos que involucran la potencia eléctrica, medida en vatios (Watts) o, en el caso de los transformadores eléctricos, en Volt-Amperios (VA). Los cálculos de potencia son una parte esencial de cualquier sistema eléctrico y son clave para dimensionar correctamente los transformadores. Al seleccionar el transformador adecuado, la primera prioridad suele ser asegurarse de que su tamaño soportará la carga a la que sirve, es decir, que el núcleo y las bobinas del transformador sean lo suficientemente grandes para manejar la cantidad de corriente que fluye a través de ellos.
Ecuación de la Ley de Joule
La relación básica de la potencia eléctrica se expresa como:
P = V Ω I
Donde:
- P = Potencia (medida en Watts o Volt-Amperios)
- V = Voltaje (medido en Volts)
- I = Corriente (medida en Amperios)
Tabla 2: Fórmulas de Potencia Derivadas
Aunque la fórmula básica de Joule no muestra la resistencia directamente, podemos integrar la Ley de Ohm (V=IR) para derivar otras formas útiles de la ecuación de potencia:
| Fórmula | Derivación | Aplicación |
|---|---|---|
| P = V Ω I | Básica | Cuando se conocen el voltaje y la corriente. |
| P = I² Ω R | Sustituyendo V=IR en P=VI: P=(IR)I = I²R | Cuando se conocen la corriente y la resistencia. Útil para calcular pérdidas por calor. |
| P = V² / R | Sustituyendo I=V/R en P=VI: P=V(V/R) = V²/R | Cuando se conocen el voltaje y la resistencia. |
Estas diferentes formas permiten calcular la potencia en diversas situaciones, dependiendo de las variables conocidas. La fórmula P = I²R es particularmente útil para calcular la potencia disipada en forma de calor en un resistor, un fenómeno conocido como efecto Joule.
Cálculo de la Potencia del Transformador: Dimensionamiento Correcto
La fórmula más utilizada para dimensionar transformadores para una carga es P=VI (o Watts = Voltaje Ω Corriente). Esta ecuación representa la capacidad del transformador en Volt-Amperios (VA) o KiloVolt-Amperios (kVA).
Cálculo para Transformadores Monofásicos
Por ejemplo, si tienes una carga monofásica que opera a 480 voltios con una corriente continua de 60 amperios, dimensionarías el transformador de la siguiente manera:
- Voltaje de operación = 480 Volts
- Corriente de carga continua = 60 Amperios
480 V Ω 60 A = 28,800 VA
Para convertir a kVA (KiloVolt-Amperios), dividimos por 1,000:
28,800 VA / 1,000 = 28.8 kVA
Por lo tanto, se necesitaría un transformador con una capacidad nominal de al menos 28.8 kVA.

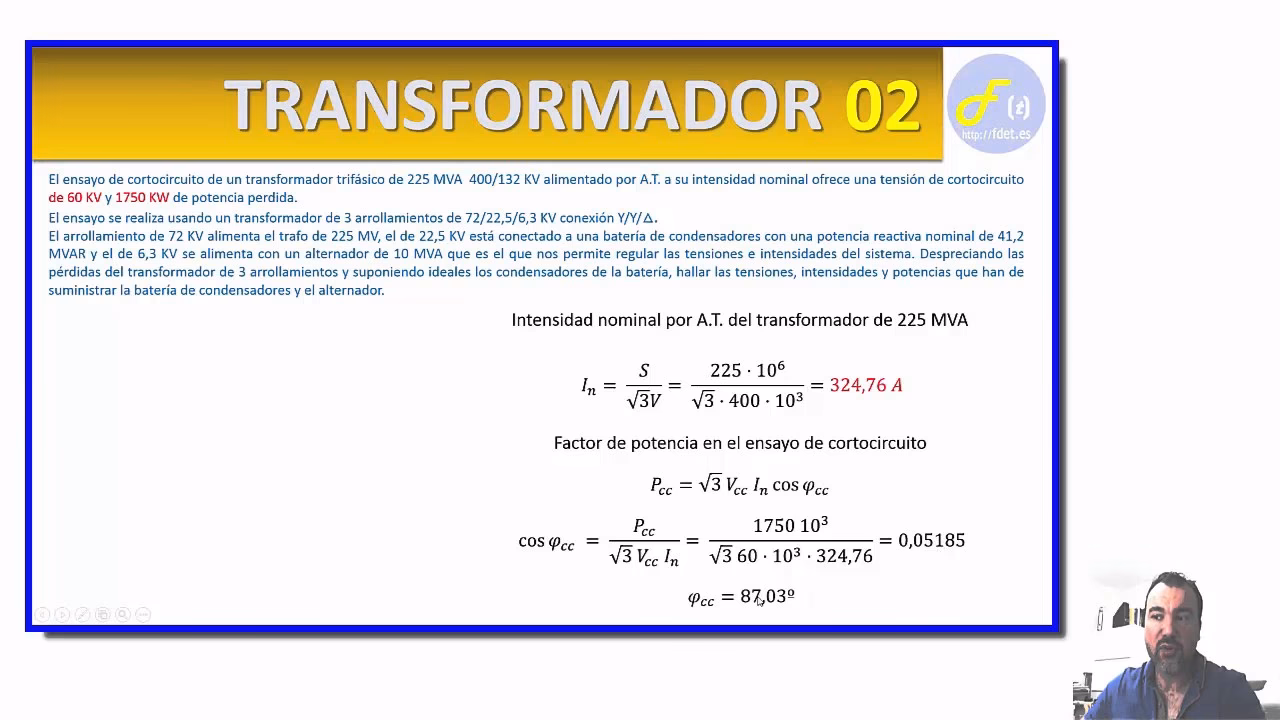

Cálculo para Transformadores Trifásicos
La misma fórmula se aplica a los transformadores trifásicos, pero para tener en cuenta las tres fases, se incorpora la raíz cuadrada de tres (√3 ≈ 1.732).
kVA = (1.732 Ω V Ω A) / 1,000
Así, para una carga trifásica que funciona a 480 voltios con una corriente continua de 100 amperios, el tamaño del transformador se calcularía de la siguiente manera:
- Voltaje de operación = 480 Volts
- Corriente de carga continua = 100 Amperios
kVA = (1.732 Ω 480 V Ω 100 A) / 1,000
kVA ≈ 83.14 kVA
En este caso, se requeriría un transformador de aproximadamente 83.14 kVA. Es una buena práctica redondear al siguiente tamaño de transformador estándar disponible para asegurar un margen de seguridad y capacidad para futuras expansiones.
Eficiencia y Factor de Potencia: Claves para un Diseño Óptimo
Al dimensionar transformadores, es fundamental considerar la eficiencia del equipo y el Factor de Potencia de la carga. Estos dos elementos afectan directamente la potencia real que el transformador debe suministrar.
Eficiencia
Ningún equipo, por muy eficiente que sea, es 100% perfecto. Siempre habrá una cantidad de energía que se pierde, generalmente en forma de calor, debido a las resistencias internas y otros fenómenos. Esta potencia de operación no se utiliza para realizar el trabajo para el que el equipo fue diseñado, sino simplemente para mantenerlo funcionando. Los motores, por ejemplo, tienden a necesitar más de esta energía adicional para operar, lo que significa que deberás incluir un margen adicional al dimensionar los transformadores.
Por ejemplo, si la carga total de motores conectados es de 60 amperios continuos en un circuito, la demanda real que ese circuito ejerce sobre el transformador podría ser de 72 amperios si se tiene en cuenta la potencia adicional que se desperdicia para mantener el motor en funcionamiento (60 amperios para realizar el trabajo real y 12 amperios solo para operar, por así decirlo). Esta demanda adicional debe tenerse en cuenta al calcular la carga máxima que verá el transformador. Si un motor tiene una calificación de eficiencia del 80% (como en el ejemplo anterior), entonces se deberá considerar un 20% adicional en el cálculo de la carga inicial para asegurar que el transformador no sea subdimensionado.
Factor de Potencia (FP)
El Factor de Potencia es la relación entre la potencia real utilizada para realizar el trabajo efectivo de la carga (medida en vatios, Watts) y la potencia total consumida por el circuito (medida en Volt-Amperios (VA)). La potencia en VA se conoce como potencia aparente, mientras que la potencia en Watts es la potencia real o activa. La diferencia entre ambas es la potencia reactiva, que es necesaria para crear campos magnéticos en cargas inductivas como motores y transformadores, pero no realiza trabajo útil directamente.
El valor del factor de potencia siempre estará entre 0 y 1 (o 0% y 100%), ya que siempre hay alguna pérdida de potencia en un sistema eléctrico. Un buen factor de potencia es lo más cercano posible a 1 (por ejemplo, entre 0.9 y 0.99). Los sistemas que desperdician más energía (debido a cargas inductivas o capacitivas predominantes) tendrán un factor de potencia más bajo (por ejemplo, 0.8 o menos), lo que implica que se necesita más potencia aparente (VA) para suministrar la misma cantidad de potencia real (Watts).
Cuando el factor de potencia es bajo, el transformador debe ser dimensionado para la potencia aparente (VA) de la carga, no solo para la potencia real (Watts). Un bajo factor de potencia conduce a mayores corrientes para la misma potencia útil, lo que resulta en mayores pérdidas en los cables y el transformador, y puede requerir un transformador de mayor capacidad.
Preguntas Frecuentes sobre la Potencia de Transformadores

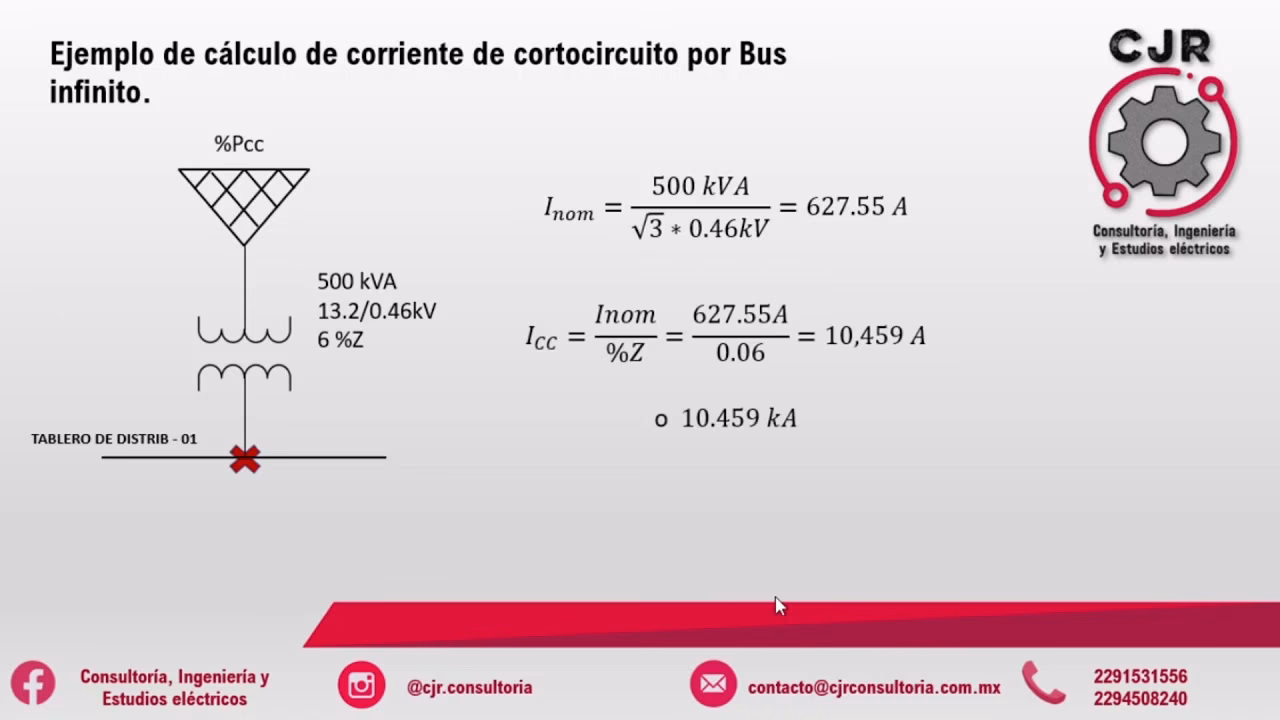

¿Cómo se calcula la potencia en kVA de un transformador?
La potencia en kVA se calcula multiplicando el voltaje (V) por la corriente (A) y dividiendo por 1000 para cargas monofásicas (kVA = V * A / 1000). Para cargas trifásicas, se multiplica por la raíz cuadrada de 3 (√3 ≈ 1.732) antes de dividir por 1000 (kVA = √3 * V * A / 1000). Es crucial también considerar el factor de potencia de la carga si deseas saber la potencia real en kW, o simplemente para asegurarte de que el transformador tiene la capacidad aparente (VA) suficiente para manejar la carga total.
¿Cuál es la diferencia entre Volt-Amperios (VA) y Watts (W)?
Los Watts (W) representan la potencia real o activa, que es la energía que realmente realiza trabajo útil (por ejemplo, ilumina una bombilla, mueve un motor). Los Volt-Amperios (VA) representan la potencia aparente, que es la potencia total que un transformador o una fuente de energía debe suministrar. Incluye tanto la potencia real como la potencia reactiva (energía que va y viene entre la fuente y la carga, necesaria para crear campos magnéticos en cargas inductivas pero que no realiza trabajo útil). La relación entre Watts y VA se define por el factor de potencia: Watts = VA Ω Factor de Potencia.
¿La frecuencia afecta el cálculo de la potencia del transformador?
La frecuencia (medida en Hertz, Hz) no afecta directamente el cálculo de la potencia nominal en kVA de un transformador, que se basa en el voltaje y la corriente. Sin embargo, la frecuencia es una característica operativa crítica. Un transformador está diseñado para una frecuencia específica (por ejemplo, 50 Hz o 60 Hz). Operar un transformador diseñado para 60 Hz en una red de 50 Hz (o viceversa) puede afectar su rendimiento, causar sobrecalentamiento o incluso dañarlo, ya que las propiedades magnéticas del núcleo y las reactancias de las bobinas están sintonizadas para esa frecuencia. En general, un transformador es una máquina estática (solo devanados y núcleo magnético), por lo que un transformador de 50 Hz no debería tener problemas severos en una red de 60 Hz, pero su capacidad de potencia podría verse ligeramente alterada y las pérdidas podrían variar. Lo ideal es usar transformadores diseñados para la frecuencia de la red local.
¿Por qué es tan crítico el dimensionamiento correcto de un transformador?
El dimensionamiento correcto es vital por varias razones: seguridad (evita sobrecargas y posibles incendios), eficiencia (un transformador subdimensionado se sobrecalentará y uno sobredimensionado operará de manera ineficiente a cargas bajas, desperdiciando energía), longevidad del equipo (un transformador sobrecargado se degradará rápidamente) y costos (evita gastos innecesarios en un transformador demasiado grande o reemplazos frecuentes de uno demasiado pequeño).
Conclusión
Las leyes de Ley de Ohm y Ley de Joule son pilares indiscutibles en el estudio y la aplicación de la electricidad, especialmente en el ámbito de los transformadores. Ambas leyes, al explicar la intrínseca relación entre resistencia, potencia, voltaje y corriente, sirven como herramientas indispensables para el dimensionamiento y la aplicación de estos componentes vitales en cualquier proyecto eléctrico. Comprender y aplicar correctamente estas fórmulas no solo garantiza la eficiencia y la seguridad de los sistemas, sino que también optimiza el uso de la energía y prolonga la vida útil de los equipos. La capacidad de realizar cálculos precisos es una habilidad invaluable que te empodera para abordar desafíos eléctricos con confianza y pericia.
