En el vasto mundo de la electricidad, existen diferentes tipos de potencia que, aunque interconectadas, cumplen funciones muy distintas. Comprenderlas es fundamental para la eficiencia energética, la estabilidad de las redes y, en última instancia, para el ahorro económico. Una de las más importantes es la potencia activa, aquella que realmente se transforma en trabajo útil: luz, calor, movimiento. Pero, ¿cómo se calcula y qué papel juega en conjunto con las potencias reactiva y aparente?
Este artículo desglosará estos conceptos, revelando las fórmulas y principios detrás del cálculo de la potencia activa, y explicando cómo la comprensión de todo el 'triángulo de potencias' puede transformar la gestión energética en cualquier ámbito, desde el industrial hasta el doméstico.
¿Qué es la Potencia Activa? La Energía que Realiza un Trabajo Real
La potencia activa, simbolizada comúnmente como P y medida en vatios (W), es la cantidad de energía eléctrica que se convierte en trabajo útil o en otras formas de energía, como calor, luz o movimiento mecánico. Es la potencia que realmente 'trabaja' en un circuito. Cuando enciendes una bombilla, la potencia activa es la que produce la luz; cuando un motor funciona, es la que genera el movimiento. En esencia, es la potencia que paga en tu factura de electricidad porque es la que consumes para realizar una labor.
A diferencia de otros tipos de potencia, la potencia activa se consume y no regresa a la fuente. Su optimización es clave para la eficiencia energética de cualquier instalación.
El Triángulo de Potencia: La Relación Fundamental entre las Energías
Para entender completamente cómo se calcula la potencia activa, es indispensable familiarizarse con el concepto del triángulo de potencia. Este esquema vectorial ilustra la relación entre la potencia activa (P), la potencia reactiva (Q) y la potencia aparente (S) en un sistema de corriente alterna (CA).
Imagina un triángulo rectángulo donde:
- El cateto adyacente (horizontal) representa la potencia activa (P).
- El cateto opuesto (vertical) representa la potencia reactiva (Q).
- La hipotenusa representa la potencia aparente (S).
El ángulo entre la potencia activa (P) y la potencia aparente (S) es el ángulo de fase (φ), cuyo coseno es el famoso factor de potencia. Este factor es un indicador crucial de la eficiencia de un sistema eléctrico.
La relación matemática entre estas tres potencias se deriva del teorema de Pitágoras:
S² = P² + Q²
Donde:
- S es la potencia aparente (medida en Voltio-Amperios, VA).
- P es la potencia activa (medida en Vatios, W).
- Q es la potencia reactiva (medida en Voltio-Amperios Reactivos, VAR).

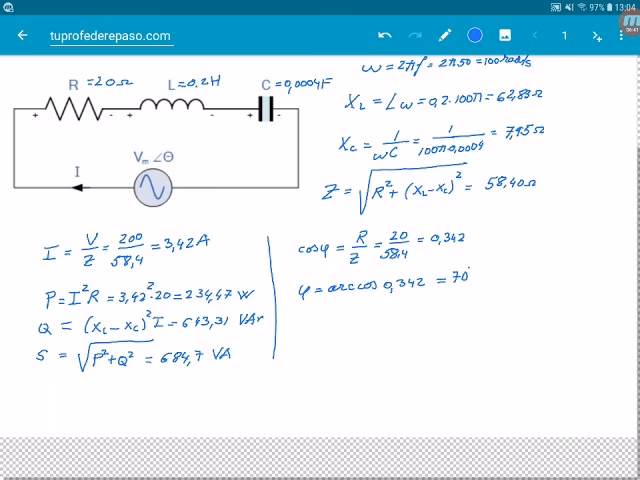

¿Cómo Calcular la Potencia Activa? Métodos Prácticos
Dado el triángulo de potencia y las relaciones fundamentales, existen varias formas de calcular la potencia activa, dependiendo de los datos disponibles:
Método 1: Utilizando la Potencia Aparente y el Factor de Potencia
Esta es la fórmula más común y directa para calcular la potencia activa en sistemas de corriente alterna. Se basa en el hecho de que la potencia activa es la componente de la potencia aparente que realiza trabajo útil, y el factor de potencia (cos φ) representa la proporción de esa potencia útil.
P = S × cos(φ)
Donde:
- P es la potencia activa en vatios (W).
- S es la potencia aparente en voltio-amperios (VA).
- cos(φ) es el factor de potencia (un valor entre 0 y 1).
Para un sistema monofásico, la potencia aparente (S) se calcula como el producto del voltaje (V) y la corriente (I): S = V × I. Por lo tanto, la fórmula se convierte en:
P = V × I × cos(φ)
Para un sistema trifásico balanceado, la fórmula es:
P = √3 × V_línea × I_línea × cos(φ)
Donde V_línea e I_línea son el voltaje y la corriente de línea, respectivamente.
Método 2: Utilizando la Potencia Aparente y la Potencia Reactiva
Si conoces la potencia aparente (S) y la potencia reactiva (Q), puedes despejar la potencia activa (P) de la ecuación del teorema de Pitágoras del triángulo de potencia:
P = √(S² - Q²)
Este método es útil cuando se tienen mediciones de ambas potencias y se necesita determinar la potencia activa directamente.
Profundizando en la Potencia Reactiva (Q): La Energía "No Útil"
La potencia reactiva es, quizás, el concepto más difícil de entender intuitivamente. Según la norma VDE 0100-710, la potencia reactiva se refiere a la potencia eléctrica que fluye de ida y vuelta entre los conductores de fase y el conductor neutro de una red trifásica, pero que no es capaz de realizar un trabajo mecánico. Se mide en voltio-amperio-reactivo (VAR).
A diferencia de la potencia activa, la potencia reactiva no se consume, sino que oscila entre la fuente y la carga. Es necesaria para el funcionamiento de equipos que utilizan campos magnéticos o eléctricos, como motores, transformadores, balastos de iluminación y condensadores. Sin embargo, un exceso de potencia reactiva circulando por la red implica mayores pérdidas de energía en las líneas de transmisión y distribución, ocupando capacidad que podría ser utilizada por la potencia activa.
La Potencia Aparente (S): La Capacidad Total del Sistema
La potencia aparente es el término que engloba la potencia total que un sistema eléctrico debe manejar. Según el IEEE (Instituto de Ingenieros Eléctricos y Electrónicos), la potencia aparente se define como «la suma vectorial de la potencia activa y la potencia reactiva». Su unidad es el voltio-amperio (VA).
La potencia aparente es una medida de la capacidad total de un sistema de distribución de energía, ya que debe ser capaz de suministrar tanto la potencia activa (la que realiza el trabajo) como la potencia reactiva (la que soporta los campos magnéticos/eléctricos). Es por ello que los transformadores, generadores y cables se dimensionan en VA (o kVA), no en vatios (W).
La Potencia Aparente Compleja
En el análisis de circuitos de corriente alterna, la potencia aparente compleja es una representación matemática muy útil. En este formato, la potencia activa se representa como la parte real y la potencia reactiva como la parte imaginaria. Matemáticamente, la potencia aparente compleja se escribe como S = P + jQ, donde S es la potencia aparente compleja, P es la potencia real (activa) y Q es la potencia reactiva. Aunque no existe una definición oficial específica para la potencia aparente compleja, su uso es estándar en ingeniería eléctrica para simplificar los cálculos y el análisis de sistemas complejos.
Corrección del Factor de Potencia: Optimizando la Red Eléctrica
La existencia de una gran cantidad de potencia reactiva circulando por la red es ineficiente. Por ello, la corrección del factor de potencia es un proceso crucial que busca igualar la potencia reactiva presente en la red para aumentar la eficacia y la estabilidad de la misma. Esto suele hacerse con la ayuda de condensadores que generan potencia reactiva opuesta (capacitiva) y reducen así la potencia reactiva inductiva total de la red. Esta compensación es importante para mejorar el factor de potencia de la red, lo que se traduce en menos potencia reactiva circulando por ella.
Un ejemplo claro de su aplicación se ve en la industria: supongamos que una empresa industrial explota varios motores eléctricos de gran tamaño que generan una potencia reactiva inductiva considerable. Sin compensación, el proveedor de energía tendría que proporcionar esta potencia reactiva adicional, lo que provocaría un aumento de las pérdidas en la red y una menor eficiencia. Utilizando condensadores para la compensación, la empresa puede generar su propia potencia reactiva y reducir así la carga de la red, mejorando su factor de potencia.
La compensación de la potencia reactiva ofrece una serie de ventajas, como la mejora de la eficiencia energética, la reducción de los costes de la energía (ya que muchas tarifas penalizan un bajo factor de potencia) y el aumento de la estabilidad de la red. En muchos países, ciertas normativas sobre compensación de potencia reactiva son obligatorias para garantizar la calidad y estabilidad de la red eléctrica, lo que resalta su importancia práctica.
Tabla Comparativa de Potencias Eléctricas
| Tipo de Potencia | Símbolo | Unidad | Descripción | Fórmula Clave | Función Principal |
|---|---|---|---|---|---|
| Activa | P | Vatios (W) | Potencia que realiza trabajo útil o se convierte en otras formas de energía. | P = S × cos(φ) | Realizar trabajo útil (luz, calor, movimiento). |
| Reactiva | Q | Voltio-Amperio Reactivo (VAR) | Potencia que oscila entre la fuente y la carga, necesaria para campos magnéticos/eléctricos pero no realiza trabajo útil. | Q = S × sin(φ) | Mantener campos magnéticos/eléctricos en equipos inductivos/capacitivos. |
| Aparente | S | Voltio-Amperio (VA) | Potencia total que un sistema debe suministrar; suma vectorial de P y Q. | S = √(P² + Q²) | Determinar la capacidad total de equipos y sistemas. |
Preguntas Frecuentes (FAQ)
¿Por qué es importante calcular la potencia activa?
Calcular la potencia activa es fundamental porque representa el consumo real de energía que se traduce en trabajo útil. Permite a las empresas y usuarios domésticos monitorear y optimizar su consumo, identificar equipos ineficientes y, en última instancia, reducir los costos en la factura eléctrica. También es crucial para el dimensionamiento adecuado de los sistemas eléctricos.
¿Qué es el factor de potencia?
El factor de potencia (cos φ) es un valor numérico entre 0 y 1 que indica la eficiencia con la que la potencia eléctrica se convierte en potencia útil. Un factor de potencia cercano a 1 significa que la mayor parte de la potencia aparente es potencia activa, lo que indica un uso eficiente de la energía. Un factor de potencia bajo indica un alto componente de potencia reactiva, lo que resulta en ineficiencias y posibles penalizaciones por parte de las compañías eléctricas.
¿Por qué se compensa la potencia reactiva?
La potencia reactiva se compensa principalmente para mejorar el factor de potencia. Un factor de potencia bajo aumenta las pérdidas en los cables y transformadores, reduce la capacidad de la red para transportar potencia activa y puede causar caídas de tensión. La compensación (generalmente con condensadores) reduce la cantidad de potencia reactiva que la compañía eléctrica debe suministrar, lo que se traduce en menor consumo, menor factura, mayor eficiencia y mayor estabilidad para la red.
¿La potencia aparente compleja tiene una definición oficial?
Como se mencionó anteriormente, no existe una definición oficial específica para la potencia aparente compleja en el sentido de una norma internacional única que la defina explícitamente. Sin embargo, es una representación matemática estándar y ampliamente aceptada en ingeniería eléctrica para el análisis de circuitos de corriente alterna, donde la potencia activa es la parte real y la potencia reactiva es la parte imaginaria.
¿Qué diferencia hay entre vatios (W) y voltio-amperios (VA)?
Los vatios (W) son la unidad de la potencia activa, que es la potencia que realiza un trabajo útil. Los voltio-amperios (VA) son la unidad de la potencia aparente, que es la potencia total que fluye en un circuito de CA, incluyendo tanto la potencia activa como la reactiva. Un equipo con un factor de potencia de 1.0 (ideal) tendrá W = VA. Sin embargo, en la mayoría de los casos, W es menor que VA debido a la presencia de potencia reactiva.
Conclusión
La comprensión de la potencia activa, su cálculo y su relación con la potencia reactiva y aparente a través del triángulo de potencia, es más que un simple ejercicio teórico. Es una herramienta fundamental para la gestión eficiente de la energía en cualquier entorno. Al dominar estos conceptos, no solo se cumple con normativas y se garantiza la estabilidad de las redes eléctricas, sino que se abren las puertas a un significativo ahorro energético y a una operación más sostenible. La inversión en conocimiento y en soluciones de corrección del factor de potencia, cuando sea necesario, se traduce directamente en beneficios económicos y operativos para empresas y consumidores.
