Palancas: Cálculo, Eficiencia y Medición

Desde la antigüedad, la humanidad ha buscado maneras de simplificar tareas y multiplicar la fuerza. Una de las invenciones más fundamentales y elegantes para lograrlo es la palanca. Un concepto aparentemente simple, pero con una profundidad física y aplicaciones tan diversas que van desde las herramientas más básicas hasta complejos mecanismos industriales y deportivos. Comprender cómo funcionan, cómo se calculan y cómo se mide su rendimiento es clave para apreciar su ingenio y aplicarlas eficazmente en nuestro día a día. En este artículo, desglosaremos los principios esenciales de las palancas, su ventaja mecánica, cómo determinar su eficiencia y, de manera específica, cómo se miden en un contexto tan particular como el ciclismo.

¿Qué es una Palanca y Cómo Funciona?

En su esencia, una palanca es una máquina simple que consiste en una barra rígida que gira sobre un punto de apoyo fijo, conocido como fulcro. Al aplicar una fuerza en un punto de la barra (la fuerza de entrada o esfuerzo), se puede ejercer otra fuerza en un segundo punto (la fuerza de salida o carga) para mover un objeto o realizar un trabajo. La magia de la palanca reside en su capacidad para cambiar la dirección de una fuerza, aumentar la magnitud de una fuerza, o aumentar la distancia o velocidad de un movimiento.

Existen tres clases principales de palancas, clasificadas según la posición relativa del fulcro, la fuerza de entrada y la fuerza de salida:

• Palanca de Primera Clase: El fulcro se encuentra entre la fuerza de entrada y la fuerza de salida. Ejemplos clásicos incluyen un balancín, unas tijeras o una pata de cabra. La ventaja de estas palancas es que pueden cambiar la dirección de la fuerza y, dependiendo de la ubicación del fulcro, pueden multiplicar la fuerza o la distancia.
• Palanca de Segunda Clase: La fuerza de salida (carga) se encuentra entre el fulcro y la fuerza de entrada. Una carretilla, un cascanueces o una botella destapadora son ejemplos típicos. Estas palancas siempre multiplican la fuerza, lo que significa que se necesita menos esfuerzo para mover una carga pesada, aunque el movimiento de la carga será menor que el del esfuerzo. La dirección de la fuerza se mantiene.
• Palanca de Tercera Clase: La fuerza de entrada (esfuerzo) se encuentra entre el fulcro y la fuerza de salida. Una caña de pescar, unas pinzas o el brazo humano (al levantar un objeto) son ejemplos de este tipo. Estas palancas no multiplican la fuerza; de hecho, requieren más fuerza de entrada que la fuerza de salida. Sin embargo, son útiles porque aumentan la distancia o la velocidad del movimiento de la carga, lo que es ventajoso para tareas que requieren precisión o un gran rango de movimiento.

El Cálculo del Efecto Palanca: La Ventaja Mecánica

La pregunta de cómo calcular el efecto palanca se responde principalmente a través del concepto de ventaja mecánica (VM). La ventaja mecánica es una medida de la amplificación de la fuerza lograda por el uso de una herramienta o máquina. Nos dice cuántas veces una máquina multiplica la fuerza que aplicamos.

Hay dos formas principales de expresar la ventaja mecánica:

1. Ventaja Mecánica de Fuerza (VMF): Es la relación entre la fuerza de salida (la carga movida) y la fuerza de entrada (el esfuerzo aplicado).
   VMF = Fuerza de Salida / Fuerza de Entrada
   Por ejemplo, si aplicas 20 Newtons de fuerza para mover una carga de 100 Newtons, la ventaja mecánica de fuerza sería 100N / 20N = 5. Esto significa que la palanca multiplicó tu fuerza por 5.
2. Ventaja Mecánica de Distancia (VMD): Es la relación entre la distancia sobre la que se aplica la fuerza de entrada y la distancia sobre la que se mueve la fuerza de salida.
   VMD = Distancia del Esfuerzo / Distancia de la Carga
   En una palanca ideal (sin pérdidas por fricción), la ventaja mecánica de fuerza es igual a la ventaja mecánica de distancia. Esto se basa en el principio de que el trabajo de entrada debe ser igual al trabajo de salida. Si una palanca te permite usar menos fuerza, tendrás que aplicar esa fuerza sobre una mayor distancia.

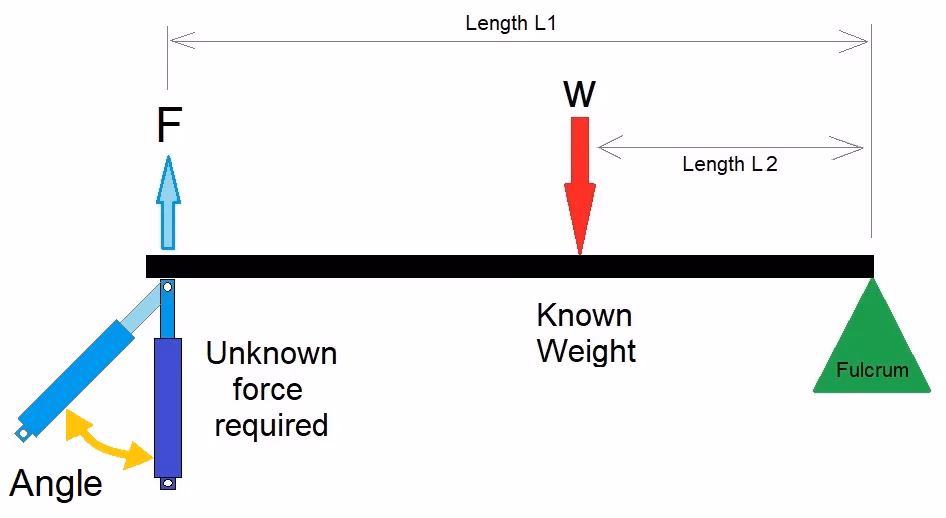

Para calcular la ventaja mecánica de una palanca, necesitas conocer las distancias desde el fulcro hasta los puntos de aplicación de la fuerza de entrada y la fuerza de salida. Estas distancias se conocen como brazos de palanca.

• Brazo del Esfuerzo (BE): Distancia desde el fulcro hasta el punto donde se aplica la fuerza de entrada.
• Brazo de la Carga (BC): Distancia desde el fulcro hasta el punto donde se aplica la fuerza de salida.

La fórmula de la ventaja mecánica ideal (sin fricción) es:
VM = Brazo del Esfuerzo / Brazo de la Carga

Por ejemplo, si tienes una palanca donde el brazo del esfuerzo es de 2 metros y el brazo de la carga es de 0.5 metros, la ventaja mecánica ideal sería 2m / 0.5m = 4. Esto significa que, idealmente, podrías mover una carga que es 4 veces mayor que la fuerza que aplicas.

La Eficiencia de la Palanca: ¿Qué tan Bien Realiza el Trabajo?

Mientras que la ventaja mecánica nos dice cuánto se multiplica la fuerza o la distancia, la eficiencia de una palanca nos indica qué tan bien convierte la energía de entrada en trabajo útil de salida. En el mundo real, ninguna máquina es 100% eficiente debido a factores como la fricción, la resistencia del aire o la deformación de los materiales. La eficiencia se expresa como un porcentaje y se calcula como la relación entre el trabajo de salida útil y el trabajo de entrada total.

La fórmula para la eficiencia de una palanca es:
Eficiencia = (Trabajo de Salida / Trabajo de Entrada) × 100%

Para desglosar esta fórmula:

• Trabajo de Entrada: Es la fuerza que aplicas multiplicada por la distancia sobre la que aplicas esa fuerza.
  Trabajo de Entrada = Fuerza de Entrada (F) × Distancia del Esfuerzo (d)
• Trabajo de Salida: Es la carga que levantas multiplicada por la distancia que se mueve esa carga.
  Trabajo de Salida = Carga (L) × Distancia de la Carga (D)

Sustituyendo estas definiciones en la fórmula de eficiencia, obtenemos:
Eficiencia = ((L × D) / (F × d)) × 100%

Ejemplo Práctico de Cálculo de Eficiencia:
Imaginemos que utilizas una palanca para levantar una roca.

• Aplicas una fuerza de entrada (F) de 50 Newtons.
• Mueves el extremo de la palanca donde aplicas la fuerza una distancia (d) de 1.5 metros.
• La roca (carga L) pesa 150 Newtons.
• La roca se levanta una distancia (D) de 0.4 metros.

1. Calcular el Trabajo de Entrada:
   Trabajo de Entrada = 50 N × 1.5 m = 75 Joules
2. Calcular el Trabajo de Salida:
   Trabajo de Salida = 150 N × 0.4 m = 60 Joules
3. Calcular la Eficiencia:
   Eficiencia = (60 Joules / 75 Joules) × 100% = 0.8 × 100% = 80%

Esto significa que el 80% del trabajo que realizaste al aplicar la fuerza se convirtió en trabajo útil para levantar la roca, mientras que el 20% restante se perdió, probablemente debido a la fricción en el fulcro o a la deformación de la palanca. Una alta eficiencia es deseable en cualquier diseño de máquina.

¿Cómo se Miden las Palancas? El Caso Particular de las Bielas de Bicicleta

Aunque el principio de la palanca es universal, su medición puede variar significativamente según la aplicación. Un ejemplo fascinante y muy específico de cómo se miden las palancas en la práctica se encuentra en el mundo del ciclismo: las bielas. Las bielas son las palancas que conectan los pedales de una bicicleta al eje de pedalier, transformando la fuerza de pedaleo en movimiento rotatorio.

La longitud de las bielas se mide desde el centro del eje de pedalier hasta el centro del eje del pedal. Es crucial entender que, a diferencia de otras aplicaciones de palancas donde una fórmula matemática puede determinar la longitud ideal para una ventaja mecánica máxima, en el ciclismo no existe una fórmula universal que dicte la longitud de bielas 'correcta' para cada ciclista. Esto se debe a que intervienen múltiples factores biomecánicos y preferencias personales.

La teoría general sugiere que a menor talla del ciclista, más cortas deberían ser las bielas. Sin embargo, esta es solo una guía inicial. Otros factores vitales que influyen en la elección incluyen:

• Longitud de las piernas: No solo la altura total, sino la proporción entre la longitud del fémur y la tibia del ciclista.
• Estilo de pedaleo: Si un ciclista prefiere una alta cadencia (revoluciones por minuto) o una mayor fuerza en cada pedalada.
• Disciplina ciclista: Las demandas específicas de una disciplina (descenso, rally, contrarreloj, carretera) influyen directamente en la elección.

Palancas Cortas vs. Palancas Largas en Ciclismo:

En mountain bike, las medidas más utilizadas suelen ser 175 mm para disciplinas como rally y maratón, donde se valora la capacidad de ejercer fuerza constante en ascensos largos. Por otro lado, 165 mm o incluso 170 mm son más comunes para descenso o freeride, donde la aceleración rápida y una mayor distancia al suelo son cruciales.

Es importante señalar que la oferta habitual de bielas en el mercado es a menudo limitada a 170 mm o 175 mm, con mucha menos diversidad que en el ciclismo de carretera, donde se pueden encontrar medidas intermedias como 172.5 mm. Esto significa que si tu medida ideal, según tu biomecánica, fuera por ejemplo 172.5 mm, podrías tener que optar por una medida cercana (170 mm o 175 mm) sin que esto represente un problema significativo, especialmente si no compites a nivel profesional. La elección final es un equilibrio personal entre la fuerza que puedes ejercer y la velocidad de pedaleo que prefieres.

Un consejo importante si decides cambiar la longitud de las bielas de tu bicicleta (o si compras una bici nueva con bielas de una longitud diferente a la que estás acostumbrado) es que esto conlleva la necesidad de reajustar ligeramente la posición del asiento. Tanto su altura como su retraso pueden necesitar ser modificados, especialmente si el cambio en la longitud es de 5 mm o más. Este pequeño ajuste es fundamental para mantener la eficiencia del pedaleo y prevenir molestias o lesiones.

Preguntas Frecuentes (FAQ)

Para consolidar lo aprendido y responder a las dudas más comunes, aquí te presentamos una sección de preguntas frecuentes sobre las palancas:

• ¿Cómo se calculan las palancas?
  Las palancas se calculan principalmente a través de su ventaja mecánica y eficiencia. La ventaja mecánica ideal se calcula dividiendo el brazo del esfuerzo por el brazo de la carga (VM = BE / BC). Esto te indica cuánto la palanca puede multiplicar la fuerza o la distancia. Para cálculos más detallados que incluyan la fuerza o la carga real, se utilizan los principios de equilibrio de momentos (Fuerza1 x Distancia1 = Fuerza2 x Distancia2).
• ¿Cómo calcular el efecto palanca?
  El efecto palanca se calcula determinando la ventaja mecánica (VM). Una VM mayor que 1 significa que la palanca multiplica la fuerza (se necesita menos esfuerzo para mover una carga pesada). Una VM menor que 1 significa que la palanca multiplica la distancia o la velocidad (se necesita más esfuerzo, pero la carga se mueve más rápido o más lejos). La fórmula clave es VM = Fuerza de Salida / Fuerza de Entrada, o idealmente, VM = Distancia del Esfuerzo / Distancia de la Carga.
• ¿Cuál es la fórmula para la eficiencia de la palanca?
  La eficiencia de una palanca se calcula como la relación entre el trabajo de salida útil y el trabajo de entrada total, expresado como un porcentaje. La fórmula es:
  Eficiencia = (Trabajo de Salida / Trabajo de Entrada) × 100%
  Donde Trabajo de Salida es la Carga multiplicada por la distancia que se mueve la Carga (L × D), y Trabajo de Entrada es la Fuerza aplicada multiplicada por la distancia sobre la que se aplica la Fuerza (F × d).
• ¿Cómo se miden las palancas en la práctica?
  La medición de una palanca depende de su aplicación. En el contexto general de la física, se miden las distancias de los brazos de palanca (desde el fulcro hasta el punto de aplicación de las fuerzas). En casos específicos como las bielas de bicicleta, se miden desde el centro del eje de pedalier hasta el centro del eje del pedal. Es importante recordar que, en algunas aplicaciones complejas como las bielas, la "medida correcta" no se rige por una única fórmula, sino por una combinación de factores biomecánicos y de uso.
• ¿Por qué es importante la eficiencia en una palanca?
  La eficiencia es crucial porque nos dice cuánto del esfuerzo que aplicamos se convierte realmente en trabajo útil. Una baja eficiencia significa que una parte significativa de nuestra energía se pierde, a menudo debido a la fricción, el calor o la deformación. Maximizar la eficiencia es clave en el diseño de máquinas para asegurar que el esfuerzo se aproveche al máximo y se minimice el desperdicio de energía.

Conclusión

Las palancas, en su aparente simplicidad, son una de las máquinas más poderosas y versátiles que la humanidad ha dominado. Desde la elevación de cargas pesadas con un mínimo esfuerzo hasta la optimización de la zancada de un ciclista, su comprensión nos permite apreciar cómo la física básica puede transformar radicalmente nuestra capacidad de interactuar con el mundo. Saber cómo calcular su ventaja mecánica, evaluar su eficiencia y entender sus métodos de medición específicos nos dota de las herramientas para diseñar, utilizar y optimizar un sinfín de dispositivos que dependen de este principio fundamental. La próxima vez que uses unas tijeras, una carretilla o simplemente pedalees una bicicleta, recuerda el ingenio detrás de la humilde palanca y su impacto en nuestra vida.
