Guía Completa: Medición y Calibración de Válvulas

Las válvulas son componentes esenciales en una vasta gama de sistemas mecánicos, actuando como guardianes del flujo. Ya sea controlando el caudal de agua en una tubería o regulando el aire y combustible en un motor, su correcta selección, medición y ajuste son fundamentales para la eficiencia y seguridad de cualquier instalación. Comprender cómo se miden y calibran estas piezas no es solo una cuestión técnica, sino una garantía de rendimiento óptimo y longevidad del sistema.

Válvulas en Sistemas de Tuberías: Dimensiones y Presiones Clave

En el ámbito de la fontanería y las instalaciones industriales, una válvula se define como un elemento mecánico diseñado para iniciar, detener o regular la circulación de líquidos o gases. Esto se logra mediante piezas móviles que abren, cierran u obstruyen, parcial o totalmente, uno o más orificios. Las válvulas no operan de forma aislada; son parte integral de un sistema más grande, como una red de tuberías o un circuito de bombeo, donde su función es cerrar, abrir, desviar, retener o regular el fluido de manera manual o automática. Los fluidos pueden ser agua, aire, gas, entre otros.

Lo Primero que Debemos Saber: El Diámetro Nominal (DN)

Al seleccionar una válvula para un sistema de tuberías, el primer dato crucial es su medida de paso interior, conocida como Diámetro Nominal (DN). Este valor se expresa en milímetros y debe coincidir con el diámetro de la tubería donde se instalará la válvula. Es la clave para asegurar una compatibilidad adecuada y un flujo sin restricciones.

Existen dos tipos principales de pasos de válvula:

• Paso Total: El paso interior de la válvula es idéntico al diámetro de la tubería. Esto asegura que el fluido no encuentre ninguna constricción significativa a su paso, minimizando la pérdida de carga.
• Paso Reducido: El paso interior es de un diámetro menor que el de la tubería. Se considera paso reducido cuando la disminución supera el 5% del DN. Esta opción suele ser una estrategia para reducir los costes de fabricación de la válvula, aunque puede implicar una ligera pérdida de presión o caudal en el sistema.

En el caso de válvulas roscadas, la medida se expresa comúnmente en pulgadas (“). Para convertir una medida de pulgadas a milímetros, se puede utilizar una sencilla operación de cálculo: multiplicar el valor en pulgadas por 25. Por ejemplo, una válvula de 1” equivaldría a 25 mm (1” x 25 = 25 mm).

La Importancia de la Presión Nominal (PN)

Otro concepto fundamental en las válvulas de tuberías es la presión. Los catálogos suelen mencionar límites de trabajo como “presión PN – 16”. Esto se refiere a la Presión Nominal (PN), que identifica la presión para la cual la válvula ha sido diseñada. La PN se expresa en bar o Kg/cm², siendo una nomenclatura propia de las válvulas DIN. Las presiones más utilizadas son PN10, PN16, PN25 y PN40.

Es vital entender que la PN no significa que la válvula pueda operar continuamente a esa presión. Más bien, indica la presión máxima que puede soportar sin sufrir daños, pero solo durante un tiempo limitado. La “presión normal de trabajo continuo” recomendada suele ser entre un 50% y un 60% de la “presión nominal”, una medida de seguridad para garantizar la durabilidad y evitar fallos prematuros.

Tipos de Válvulas Comunes en Fontanería

Para comprender mejor la función de las válvulas, podemos clasificarlas en cuatro categorías principales:

1. De Interrupción, de Corte o de Abrir y Cerrar: Su función principal es detener o permitir completamente el flujo. Ejemplos incluyen válvulas de Esfera o Bola, Compuerta y Mariposa.
2. De Retención o Antirretorno: Permiten el paso del fluido en un solo sentido, evitando el retorno. Ejemplos son las válvulas de clapeta, de pie o de disco.
3. De Regulación: Su misión es controlar y ajustar el caudal, la presión o la temperatura de un fluido. Pueden ser manuales o automáticas.
4. De Accionamiento Automático: Son cualquiera de las válvulas anteriores equipadas con un actuador (eléctrico, neumático o hidráulico) para su operación sin intervención manual.

Válvulas en Motores de Combustión Interna: La Calibración Crucial

Dentro del intrincado funcionamiento de un motor de combustión interna, ya sea de gasolina o diésel, las válvulas son componentes vitales. Actúan como compuertas que regulan el flujo de aire y combustible hacia la cámara de combustión y la salida de los gases de escape. Su apertura y cierre, cronometrados a la perfección, determinan en gran medida la eficiencia, la potencia y la durabilidad del vehículo.

¿Qué Son las Válvulas del Motor y Por Qué Son Vitales?

Las válvulas del motor se ubican en la culata y su movimiento está sincronizado con el pistón gracias al árbol de levas. Principalmente, encontramos dos tipos:

• Válvulas de Admisión: Generalmente de mayor tamaño, permiten la entrada de la mezcla aire/combustible (o solo aire en diésel) al cilindro durante la fase de admisión. Se cierran herméticamente durante la compresión, combustión y escape.
• Válvulas de Escape: Suelen ser de menor diámetro, diseñadas para soportar las altas temperaturas de los gases quemados. Permiten la salida de estos gases al colector de escape durante la fase de escape. Se cierran herméticamente durante la admisión, compresión y combustión.

Si las válvulas no se abren o cierran correctamente, el motor no puede 'respirar' eficientemente, afectando directamente su rendimiento.

La Medida Crucial: La Luz de Válvula

El corazón de la calibración de válvulas es el ajuste del pequeño espacio libre entre la punta del vástago de la válvula y el componente que la acciona (balancín, taqué o seguidor de leva). Este espacio es lo que se conoce como Luz de Válvula o holgura de válvula.

¿Por qué es necesario este espacio? La razón principal es la dilatación térmica. Cuando el motor alcanza su temperatura normal de funcionamiento, las piezas metálicas se expanden. Si no existiera esta pequeña holgura inicial (medida con el motor frío o a una temperatura específica), al calentarse, el vástago de la válvula se alargaría, impidiendo que la válvula se cierre por completo. Una válvula que no cierra herméticamente pierde compresión, quema combustible de manera ineficiente y, lo que es peor, se recalienta y puede sufrir daños permanentes o quemarse.

La medida de calibración de las válvulas es, precisamente, esta luz de válvula. No es una medida universal; varía significativamente de un motor a otro, dependiendo del diseño, los materiales y las temperaturas de operación esperadas. Se especifica en el manual de servicio del fabricante en fracciones de milímetro (mm) o pulgadas (in). Es común que las válvulas de escape requieran una luz ligeramente mayor que las de admisión debido a su exposición a temperaturas más elevadas.

¿Cómo se Mide la Luz de Válvula?

La luz de válvula se mide utilizando Galgas de Espesores (o 'feeler gauges'). Son láminas metálicas de grosor preciso que se insertan en el espacio entre el vástago de la válvula y el balancín/taqué. El ajuste se realiza hasta que la galga pase con una ligera resistencia, confirmando la medida correcta.

Consecuencias de una Calibración Incorrecta

Una luz de válvula fuera de las especificaciones puede causar serios problemas:

• Luz Insuficiente (Demasiado Apretada): La válvula no cierra completamente. Esto provoca pérdida de compresión, dificultad para arrancar, ralentí inestable, pérdida de potencia y el riesgo de que la válvula se queme o dañe permanentemente por sobrecalentamiento.
• Luz Excesiva (Demasiado Floja): El espacio es demasiado grande. Causa un característico ruido de 'golpeteo' o 'claqueteo' (ruido de taqués). También reduce la apertura de la válvula, lo que lleva a pérdida de potencia, funcionamiento irregular y mayor desgaste en los componentes del tren de válvulas.

Beneficios de una Calibración Precisa

Mantener las válvulas correctamente calibradas se traduce en múltiples ventajas:

• Rendimiento Mejorado: Óptimo llenado y vaciado de los cilindros, asegurando la potencia y el torque para los que el motor fue diseñado.
• Eficiencia de Combustible: Una combustión más completa y eficiente reduce el consumo de combustible.
• Menor Desgaste: El ajuste correcto minimiza el estrés y la fricción, prolongando la vida útil del tren de válvulas y del motor.
• Menor Ruido y Vibraciones: Un tren de válvulas bien ajustado opera de forma más silenciosa y suave.
• Reducción de Emisiones: Una combustión más limpia produce menos contaminantes.

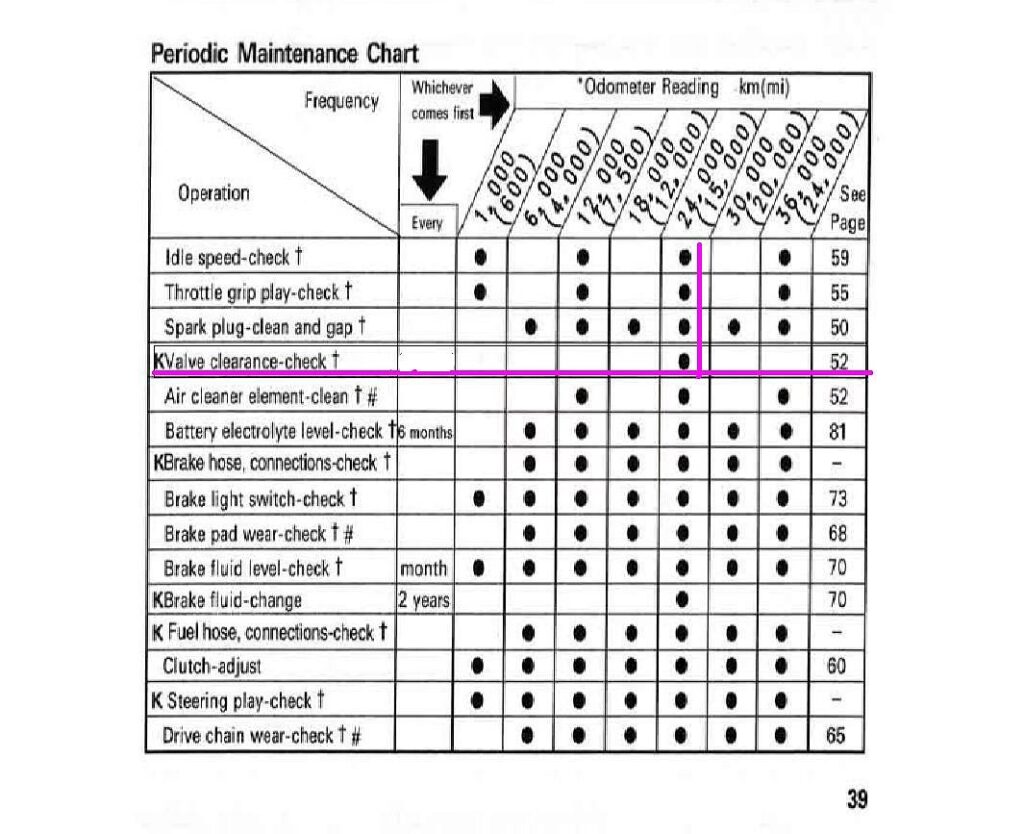

¿Cuándo Calibrar las Válvulas del Motor?

La frecuencia de la calibración varía según el fabricante y el tipo de motor. Los motores con taqués hidráulicos (más comunes en vehículos modernos) no suelen requerir ajuste manual, ya que el sistema mantiene la holgura automáticamente. Sin embargo, los motores con ajuste mecánico (tornillo y contratuerca, o pastillas/shims) sí requieren calibración periódica, generalmente entre los 40,000 y 100,000 kilómetros. Siempre es fundamental consultar el manual del propietario.

Además de los intervalos recomendados, señales de alerta como ruido excesivo (claqueteo), pérdida de potencia, aumento del consumo, ralentí inestable o dificultad para arrancar en frío, pueden indicar la necesidad de una calibración.

El Ballet Mecánico: Avances, Retrasos y Cruce de Válvulas

Más allá de la luz de válvula, el rendimiento del motor está íntimamente ligado al momento exacto en que las válvulas se abren y cierran. Aunque teóricamente deberían hacerlo en los puntos muertos (PMS y PMI), en la práctica, se diseñan para abrirse y cerrarse ligeramente antes o después de estos puntos. Esto se conoce como avances y retrasos de válvulas, y está determinado por el diseño del árbol de levas.

• Avance de la Apertura de Admisión (AAA): La válvula de admisión se abre antes de que el pistón llegue al PMS en la carrera de escape, aprovechando la inercia de los gases salientes para iniciar el llenado.
• Retraso del Cierre de Admisión (RCA): La válvula de admisión se cierra después de que el pistón ha pasado el PMI y comienza la compresión, permitiendo que la inercia siga llenando el cilindro.
• Avance de la Apertura de Escape (AAE): La válvula de escape se abre antes de que el pistón llegue al PMI en la carrera de fuerza, permitiendo que los gases de alta presión salgan antes de que el pistón los empuje.
• Retraso del Cierre de Escape (RCE): La válvula de escape se cierra después de que el pistón ha pasado el PMS en la carrera de admisión, aprovechando la inercia de los gases salientes para un mejor vaciado.

Esta superposición de apertura de válvulas de admisión y escape alrededor del PMS (final de escape/inicio de admisión) se denomina Cruce de Válvulas. Es un momento crítico donde ambas válvulas están abiertas simultáneamente por un breve periodo, optimizando el flujo de gases para un mejor rendimiento a diferentes rangos de RPM.

Métodos de Ajuste de Válvulas: Mecánicos vs. Hidráulicos

La forma en que se ajusta la luz de válvula depende del diseño del motor:

• Ajuste Mecánico: Requiere intervención manual periódica. Puede ser mediante tornillo y contratuerca (ajuste directo en el balancín) o mediante pastillas (shims), discos de metal de diferente grosor que se colocan entre la leva y el taqué. Este último es más preciso pero más laborioso.
• Ajuste Hidráulico (Taqués Hidráulicos): Estos sistemas utilizan la presión de aceite del motor para mantener automáticamente una luz de válvula cercana a cero. Eliminan la necesidad de ajustes periódicos y son la opción más común en vehículos modernos por su conveniencia, aunque pueden fallar si el sistema hidráulico no opera correctamente.

¿Cómo Identificar los Tipos de Válvulas del Motor?

Visualmente, en la culata (con los colectores retirados), puedes identificar las válvulas por su tamaño y ubicación:

• Las válvulas de admisión suelen ser de mayor diámetro que las de escape para facilitar la entrada de una mayor cantidad de mezcla fresca.
• Las válvulas de admisión se ubican bajo el colector de admisión.
• Las válvulas de escape se ubican bajo el colector de escape, expuestas a gases de mayor temperatura.

Preguntas Frecuentes (FAQ)

Aquí respondemos a algunas dudas comunes sobre la medición y calibración de válvulas:

¿Qué medida de calibración llevan las válvulas de un motor?
La medida es la luz de válvula o holgura, el pequeño espacio libre entre la válvula y su mecanismo de accionamiento. Esta medida no es estándar; es específica para cada modelo de motor y se encuentra especificada en el manual de servicio del fabricante en milímetros o pulgadas. No hay una única medida universal.

¿Qué luz de válvula es la correcta?
La luz de válvula correcta es la que especifica el fabricante en el manual de servicio para tu modelo de motor particular. Varía entre motores y a menudo es diferente para las válvulas de admisión y escape (siendo la de escape usualmente ligeramente mayor debido a la temperatura).

¿Qué válvula va más abierta, admisión o escape?
No es que una válvula vaya "más abierta" en cuanto a cuánto se levanta físicamente (eso lo define la alzada de la leva), sino que su timing (momento de apertura y cierre) es diferente para optimizar el flujo. El diseño del árbol de levas determina los avances y retrasos que hacen que las válvulas de escape se abran antes de que el pistón llegue abajo y las de admisión se cierren después de que el pistón empiece a subir, creando un periodo de superposición (cruce de válvulas) para mejorar el llenado y vaciado del cilindro aprovechando la inercia de los gases.

¿Cómo identificar los tipos de válvulas de un motor sin desmontarlo?
Generalmente, puedes identificarlas por su ubicación relativa a los colectores de admisión y escape, y a veces por el tamaño si son visibles desde arriba (las de admisión suelen ser más grandes). Las que están conectadas al colector de admisión son las de admisión, y las conectadas al colector de escape son las de escape.

¿Cuáles son los síntomas de una mala calibración de válvulas en un motor?
Pueden incluir ruidos de golpeteo o claqueteo provenientes del motor, pérdida de potencia, aumento del consumo de combustible, ralentí inestable, dificultad para arrancar (especialmente en frío) y, en casos severos de luz insuficiente, sobrecalentamiento y daño de la válvula.

¿Puedo calibrar las válvulas de mi vehículo yo mismo?
Si tu motor requiere ajuste mecánico y tienes las herramientas adecuadas (galgas de espesores, llaves, etc.) y el manual de servicio con las especificaciones correctas, es posible. Sin embargo, es un procedimiento que requiere precisión y conocimiento técnico. Un ajuste incorrecto puede causar daños serios al motor. Si no tienes experiencia, es recomendable acudir a un profesional.

¿Por qué es importante el cruce de válvulas en un motor?
El cruce de válvulas, aunque parezca contraintuitivo (ambas válvulas abiertas a la vez), es crucial para optimizar el rendimiento del motor a ciertas RPM. Permite que la inercia de los gases de escape salientes ayude a 'succionar' la nueva mezcla de aire/combustible hacia el cilindro, mejorando el llenado y la eficiencia del ciclo, especialmente a altas revoluciones.

¿Cómo se mide el diámetro de una válvula de tubería?
La medida principal es el Diámetro Nominal (DN), que se expresa en milímetros y debe ser igual al de la tubería. Para válvulas roscadas, la medida se da en pulgadas y se convierte a milímetros multiplicando por 25 (por ejemplo, 1 pulgada = 25 mm).

¿Qué significa PN en una válvula de tubería?
PN significa Presión Nominal, e indica la presión máxima para la cual la válvula ha sido diseñada, expresada en bar o Kg/cm². Es la presión máxima que puede soportar sin sufrir daños en un tiempo limitado, no la presión de trabajo continuo.

En conclusión, la correcta selección de válvulas en sistemas de tuberías, basada en su diámetro y presión nominal, y la precisa calibración de las válvulas en los motores, mediante el ajuste de la luz de válvula, son aspectos fundamentales del mantenimiento de cualquier sistema mecánico. Un ajuste preciso garantiza que las válvulas realicen su trabajo de forma óptima, lo que se traduce directamente en un mejor rendimiento, mayor eficiencia, menor desgaste y una vida útil más larga para tu instalación o vehículo. Ignorar este mantenimiento puede llevar a problemas costosos y reducir significativamente la experiencia de operación.
