La Longitud del Recorrido Magnético: Clave Esencial

En el vasto universo de la electrónica y el electromagnetismo, existen conceptos que, aunque a menudo pasan desapercibidos, son absolutamente fundamentales para comprender el comportamiento y el diseño de innumerables dispositivos. Uno de estos pilares es la longitud del recorrido magnético, un parámetro que ejerce una influencia directa en la eficiencia y el rendimiento de componentes tan comunes como inductores, transformadores y motores. Comprender qué es, cómo se define y, crucialmente, cómo se calcula, es indispensable para cualquier ingeniero, técnico o entusiasta que desee ir más allá de lo superficial en el mundo de los circuitos magnéticos.

La longitud del recorrido magnético, frecuentemente representada por el símbolo $l$ o también conocida como MPL (Magnetic Path Length), se refiere a la distancia efectiva que el flujo magnético atraviesa dentro de un núcleo o circuito magnético. Es, en esencia, el camino que 'elige' el magnetismo para propagarse a través de un material ferromagnético. Esta longitud se mide en unidades estándar de distancia, como metros (m), y su valor es un determinante clave de la reluctancia del circuito, un concepto análogo a la resistencia eléctrica en un circuito eléctrico.

¿Qué es la Longitud del Recorrido Magnético (MPL)?

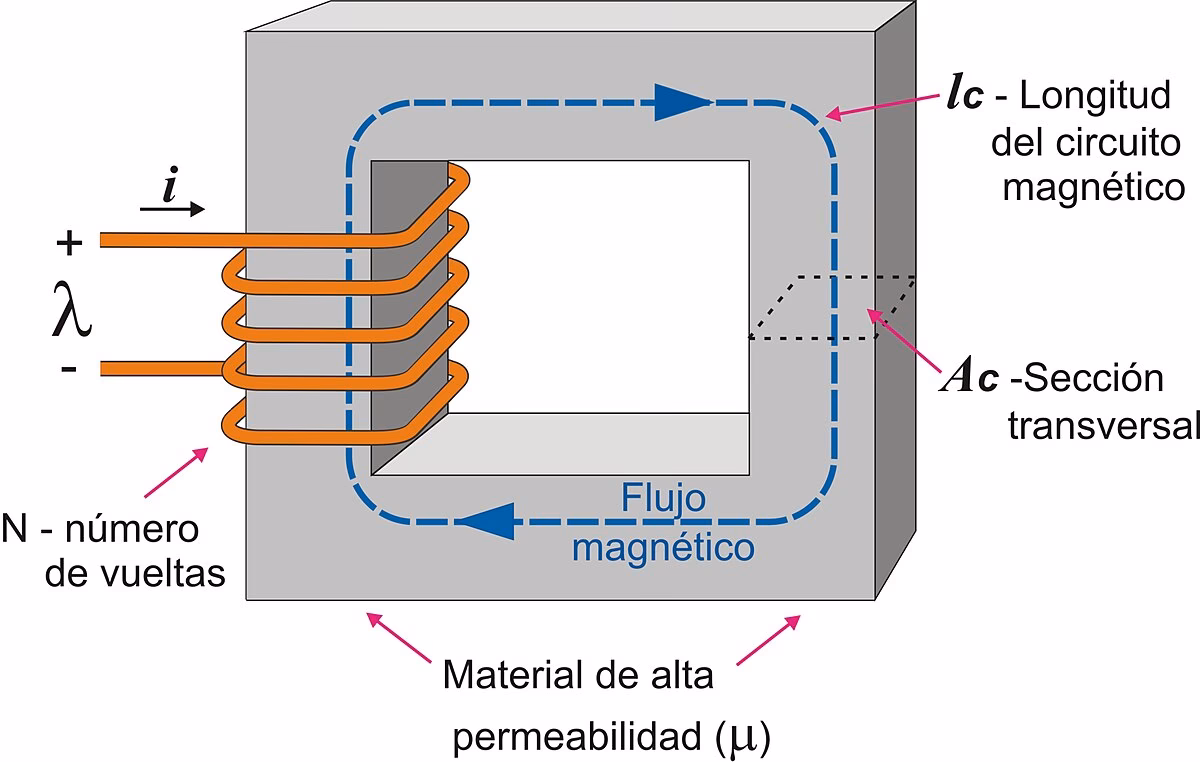

Imagina un circuito magnético como un camino cerrado por donde viajan las líneas de flujo magnético. La longitud de este camino es precisamente lo que denominamos longitud del recorrido magnético. A diferencia de un cable eléctrico donde los electrones fluyen a través de un conductor claramente definido, las líneas de flujo magnético buscan el camino de menor reluctancia dentro de un material magnético, que generalmente es el núcleo. El MPL es la longitud promedio de este camino preferencial. No es simplemente la longitud física del núcleo, sino la longitud promedio de las líneas de fuerza magnética que lo atraviesan.

En la práctica, el flujo magnético no se distribuye de manera uniforme en todo el volumen del núcleo, sino que tiende a concentrarse en ciertas áreas. Por lo tanto, el MPL es una medida promedio o efectiva que se utiliza para simplificar los cálculos y modelar el comportamiento del circuito magnético. Este concepto es vital porque el rendimiento de un dispositivo magnético, como un transformador, depende directamente de la eficiencia con la que el flujo magnético puede establecerse y circular a través de su núcleo.

¿Por Qué es tan Importante el MPL en los Circuitos Magnéticos?

La importancia del MPL radica en su relación directa con la reluctancia magnética ($R_m$), una propiedad fundamental de cualquier circuito magnético. La reluctancia es la oposición que un material presenta al establecimiento de un flujo magnético. Se calcula mediante la fórmula:

$$ R_m = \frac{l}{\mu A} $$

Donde:

• $l$ es la longitud del recorrido magnético (MPL).
• $\mu$ es la permeabilidad magnética del material del núcleo.
• $A$ es el área de la sección transversal del núcleo.

Como se puede observar en la fórmula, una mayor longitud del recorrido magnético ($l$) resulta en una mayor reluctancia, asumiendo que la permeabilidad ($\mu$) y el área ($A$) son constantes. Una alta reluctancia significa que se necesita una mayor fuerza magnetomotriz (FMM, el equivalente magnético de la tensión) para establecer un cierto nivel de flujo magnético. Esto tiene varias implicaciones prácticas:

• Diseño de Inductores y Transformadores: Un MPL más corto generalmente permite una inductancia más alta con menos vueltas de alambre o una mayor eficiencia en la transferencia de energía.
• Saturación del Núcleo: La longitud del recorrido magnético influye en el punto de saturación del núcleo. Un camino más largo puede requerir más fuerza magnetomotriz para alcanzar la saturación, pero también puede implicar un mayor volumen de material.
• Pérdidas Magnéticas: Un MPL óptimo puede ayudar a minimizar las pérdidas por histéresis y corrientes parásitas, mejorando la eficiencia general del dispositivo.
• Tamaño y Costo: La elección del núcleo y, por ende, su MPL, impacta directamente en el tamaño físico del componente y en el costo del material magnético.

Cómo Calcular la Longitud Media del Circuito Magnético

Aunque el principio es el mismo, el cálculo de la longitud media del recorrido magnético varía según la geometría del núcleo. Para las formas más comunes, podemos aproximar el MPL siguiendo la línea central del núcleo.

1. Núcleo Toroidal (Anillo)

Un toroide es un núcleo en forma de anillo. El flujo magnético viaja en círculos concéntricos dentro del anillo. El MPL se calcula utilizando la circunferencia promedio.

• Fórmula: $$ l = 2 \pi r_{media} $$
• Donde $r_{media}$ es el radio medio del toroide. Se calcula como el promedio del radio exterior ($r_{exterior}$) y el radio interior ($r_{interior}$): $$ r_{media} = \frac{r_{exterior} + r_{interior}}{2} $$

2. Núcleo Rectangular o Cuadrado (Tipo E-I o U-I)

Estos núcleos son comunes en transformadores y se componen típicamente de dos partes que se acoplan para formar un camino cerrado. El cálculo implica sumar las longitudes de los segmentos rectos y curvos (si los hay) a lo largo de la línea central del material.

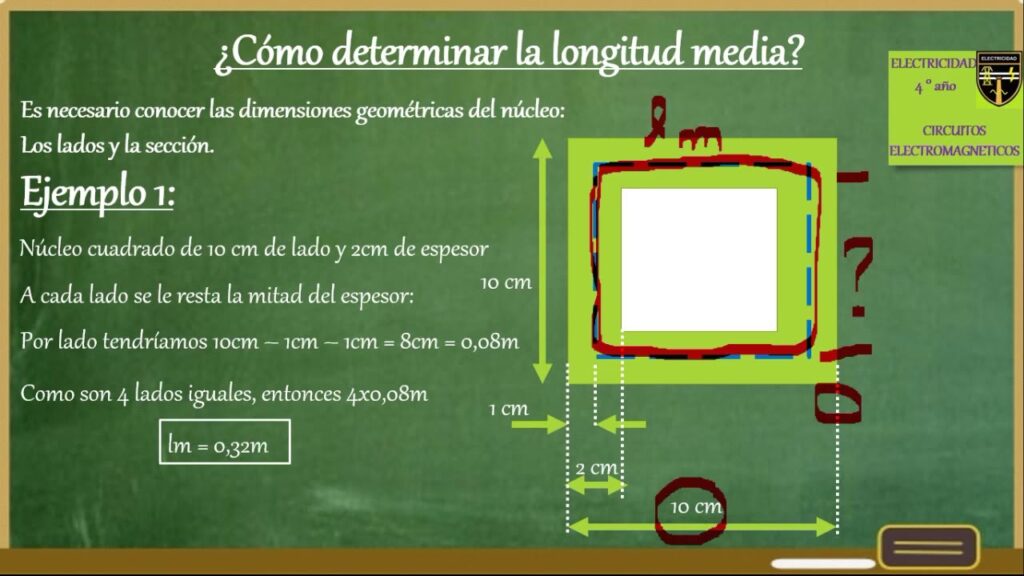

• Para un núcleo rectangular simple: Se calcula la longitud del perímetro de la línea central. Si el núcleo tiene un agujero central, se calcula el perímetro del rectángulo formado por la línea central del material. Por ejemplo, para un núcleo con dimensiones exteriores $L_e, W_e$ y dimensiones interiores $L_i, W_i$, el MPL puede ser una aproximación del perímetro medio.
• Para núcleos tipo E: El cálculo es más complejo, ya que el flujo se divide. Se suman las longitudes de los tramos centrales y laterales, considerando las dimensiones medias de cada pata. A menudo, los fabricantes de núcleos proporcionan el valor de MPL para sus productos estándar. Una aproximación común es sumar las longitudes de las patas más la longitud del yugo, todo medido a lo largo de la línea central.

3. Núcleos Complejos y Medidas Prácticas

Para geometrías más complejas o diseños personalizados, el cálculo manual puede ser engorroso. En estos casos, se recurre a:

• Software de Diseño CAD y Simulación: Herramientas de diseño asistido por computadora (CAD) y software de simulación electromagnética (como FEMM, ANSYS Maxwell) pueden calcular con precisión el MPL y la distribución del flujo.
• Datos del Fabricante: Los fabricantes de núcleos magnéticos suelen proporcionar el valor del MPL para sus productos en sus hojas de datos técnicas, lo que simplifica enormemente el diseño para los ingenieros.

Es importante recordar que el MPL es una medida idealizada. En la realidad, el flujo magnético puede extenderse ligeramente fuera del núcleo (flujo de dispersión), pero para la mayoría de los cálculos de diseño, la aproximación basada en la geometría del núcleo es suficientemente precisa.

MPL y la Permeabilidad Magnética

Mientras que el MPL define la 'distancia' que el flujo debe recorrer, la permeabilidad magnética ($\mu$) define la 'facilidad' con la que el material permite que se establezca ese flujo. Ambos son cruciales en la determinación de la reluctancia. Un material con alta permeabilidad (como el hierro o la ferrita) reduce la reluctancia, incluso si el MPL es relativamente largo. Por otro lado, un material con baja permeabilidad (como el aire) tiene una reluctancia muy alta, lo que explica por qué los entrehierros (pequeñas brechas de aire) se utilizan para introducir reluctancia en un circuito magnético y evitar la saturación.

Preguntas Frecuentes (FAQ) sobre la Longitud del Recorrido Magnético

¿La longitud del recorrido magnético es siempre una línea recta?

No, la longitud del recorrido magnético no es necesariamente una línea recta. Representa el camino efectivo o promedio que las líneas de flujo magnético siguen a través del material del núcleo. Este camino suele ser curvo, especialmente en núcleos toroidales o en las esquinas de los núcleos rectangulares, siguiendo la geometría del material magnético.

¿El material del núcleo afecta la longitud del recorrido magnético?

No, el material del núcleo no afecta la *longitud* del recorrido magnético. La longitud ($l$) es una propiedad geométrica del núcleo. Sin embargo, el material sí afecta la *permeabilidad* ($\mu$), que es un factor crucial en la reluctancia y en la capacidad del material para conducir el flujo magnético. Un material con mayor permeabilidad facilitará el establecimiento del flujo a lo largo de ese recorrido.

¿Por qué es importante conocer el MPL para un ingeniero electrónico?

Es crucial para el diseño y cálculo de componentes magnéticos como inductores, transformadores, bobinas y electroimanes. Conocer el MPL permite calcular la inductancia de una bobina, predecir la saturación del núcleo, estimar las pérdidas y optimizar el rendimiento del dispositivo. Es un parámetro directo en las ecuaciones fundamentales del magnetismo.

¿Cómo se mide el MPL en núcleos magnéticos ya fabricados?

En la práctica, el MPL no se mide directamente en un núcleo físico con una regla, ya que es una longitud efectiva. Se calcula a partir de las dimensiones geométricas del núcleo, siguiendo las fórmulas para las formas estándar. Para núcleos complejos, los fabricantes suelen especificar el MPL en sus hojas de datos, o se utilizan herramientas de simulación por elementos finitos.

¿Qué pasa si el circuito magnético tiene un entrehierro?

Si un circuito magnético incluye un entrehierro (una pequeña brecha de aire), el MPL del circuito total debe considerar tanto la longitud del material magnético como la longitud del entrehierro. Sin embargo, la reluctancia del entrehierro será significativamente mayor debido a la baja permeabilidad del aire, lo que dominará la reluctancia total del circuito, incluso si su longitud es pequeña.

Conclusión

La longitud del recorrido magnético es un concepto geométrico fundamental que subyace en el comportamiento de todos los circuitos magnéticos. Comprender su definición, su impacto en la reluctancia y cómo se calcula para diferentes geometrías de núcleos es esencial para el diseño y análisis de componentes electrónicos. Al dominar el MPL, los ingenieros pueden optimizar el rendimiento, reducir el tamaño y mejorar la eficiencia de una amplia gama de dispositivos que dependen del magnetismo, desde fuentes de alimentación hasta sistemas de comunicación. Es una de esas piezas del rompecabezas que, una vez comprendida, abre un nuevo nivel de entendimiento en el fascinante mundo del electromagnetismo.
