El Gálibo: Dimensiones Clave en el Transporte y la Construcción

En el vasto y complejo mundo de la ingeniería, el transporte y la construcción, existe un concepto fundamental que, aunque a menudo pasa desapercibido para el público general, es absolutamente crítico para la seguridad y la eficiencia de nuestras infraestructuras: el gálibo. Este término, que puede parecer técnico y distante, es en realidad la clave para asegurar que un vehículo, una carga o incluso una parte de una estructura pueda pasar por un espacio determinado sin colisionar. Desde los rieles de un tren hasta los túneles de una carretera o los intrincados diseños navales, el gálibo define los límites invisibles que mantienen todo en movimiento de forma segura y fluida.

Imagina un camión de gran tamaño intentando pasar por un puente bajo, o un tren de pasajeros de dos pisos adentrándose en un túnel estrecho. Sin una regulación precisa de sus dimensiones máximas y las mínimas de las estructuras, el resultado sería un desastre. El gálibo es precisamente esa norma dimensional que previene tales incidentes, estableciendo un perímetro real o virtual que el objeto o vehículo debe respetar para transitar o alojarse en una cavidad preexistente. Es un concepto de prevención que garantiza la armonía entre el movimiento y el entorno construido.

¿Qué es el Gálibo? Una Definición Esencial

El gálibo se define como el perímetro que marca las dimensiones máximas de la sección transversal de un vehículo o de una carga, así como la distancia mínima de paso que deben permitir las estructuras como túneles, puentes, pórticos o la cercanía máxima de postes y señales adyacentes a una vía. Es, en esencia, un contorno imaginario que asegura que no haya interferencias físicas entre un objeto en movimiento y su entorno estático.

Para entenderlo mejor, podemos hablar de dos tipos de gálibos: los gálibos máximos y los gálibos mínimos. Los gálibos máximos se refieren a las dimensiones que un vehículo o su carga no deben exceder. Por otro lado, los gálibos mínimos se refieren al espacio libre que una estructura debe ofrecer para permitir el paso seguro. Es crucial que estos dos no coincidan, sino que exista un margen de seguridad entre ellos, una distancia que absorba posibles movimientos, tolerancias de fabricación o pequeñas irregularidades en el terreno.

En su forma más simple, el gálibo puede ser un arco o un túnel real o virtual que determina si las dimensiones de un objeto le permiten atravesar o alojarse en una cavidad sin colisionar con sus paredes. Esta definición básica se expande y se adapta a las particularidades de cada sector, desde las gigantescas naves marítimas hasta los complejos sistemas ferroviarios y las intrincadas regulaciones urbanísticas.

El Gálibo en Diversos Sectores: Más Allá de lo Evidente

La aplicación del concepto de gálibo trasciende el ámbito ferroviario, siendo un pilar en múltiples industrias donde las dimensiones y los espacios son críticos.

Gálibo en la Construcción Naval

En el fascinante arte de la construcción naval, el gálibo adquiere un significado muy específico y práctico. Aquí, se refiere a la plantilla utilizada por los carpinteros de ribera y los maestros artesanos navales. Esta plantilla es fundamental para construir con precisión todas las costillas, es decir, las estructuras transversales que dan forma al casco de una nave. Garantiza que cada costilla tenga la curvatura y las dimensiones exactas, asegurando la integridad estructural y la forma hidrodinámica del barco.

Gálibo en el Transporte Marítimo

Cuando hablamos de transporte marítimo, el gálibo se asocia principalmente con la carga de contenedores. Se utiliza para describir aquellos contenedores especiales, como los Open Top (con techo abierto) o Flat Rack (con extremos plegables y sin laterales), en los que los bultos contenidos no exceden las dimensiones máximas del propio contenedor. A estos contenedores se les conoce como "In Gauge", lo que significa que su carga se mantiene dentro de los límites estándar del contenedor, permitiendo su manipulación y transporte sin requerir permisos o procedimientos especiales por exceder las dimensiones. Esto es crucial para la eficiencia y la estandarización en el vasto comercio marítimo global.

Gálibo en la Construcción y Arquitectura

En el ámbito de la construcción y la arquitectura, el gálibo se refiere a una zona geométrica que debe permanecer libre de obstáculos alrededor de un sitio específico. Este término es utilizado por municipalidades y ayuntamientos para normar una serie de parámetros urbanísticos y edificatorios que afectan un predio en particular. Estos parámetros incluyen retiros (distancias mínimas a la calle o linderos), altura máxima de los edificios, planos rasantes, salientes, voladizos y retranqueos (retrocesos de la fachada en pisos superiores).

Todos estos elementos definen en conjunto el volumen máximo que un edificio puede ocupar en un determinado terreno. El concepto de gálibo también se aplica a la posibilidad de construir elementos auxiliares sobre las alturas admisibles, como luces, tanques de agua, cajas de escaleras y ascensores, salas de máquinas, ductos o buhardillas. En la práctica, el gálibo se concibe como un prisma imaginario cuya base inferior coincide con el perímetro del edificio a su altura máxima permitida. Sus lados suelen ser inclinados (frecuentemente a 45 grados) hacia el interior de la planta, y su base superior es paralela a la inferior, a una distancia predeterminada (generalmente entre 3 y 3.5 metros). Dentro de este prisma, se permiten ciertos usos, construcciones o instalaciones auxiliares según lo estipulado en la normativa local, asegurando un desarrollo urbano ordenado y seguro.

El Gálibo Ferroviario: La Columna Vertebral de las Vías

El gálibo ferroviario es, quizás, la aplicación más conocida y compleja del concepto. En este contexto, indica la distancia mínima de paso que deben permitir los túneles, puentes y demás estructuras fijas, así como la cercanía máxima de postes, semáforos, señales y cualquier otro objeto contiguo a la vía. Simultáneamente, marca la medida máxima de los vagones y vehículos que pueden circular por esa infraestructura. Es una norma bidireccional: los vehículos tienen gálibos máximos (no pueden ser más grandes) y el ambiente tiene gálibos mínimos (debe ser lo suficientemente espacioso). La diferencia entre ambos es un margen de seguridad vital para evitar colisiones.

Gálibo Metro: Pequeños Espacios, Grandes Desafíos

Las líneas de metro suelen tener gálibos muy reducidos en comparación con las redes ferroviarias convencionales. Esta característica se debe, en gran medida, al objetivo de reducir los costos de construcción de túneles, ya que un menor diámetro de excavación implica menores gastos. Sin embargo, esta limitación dimensional trae consigo la necesidad de utilizar material rodante diseñado casi siempre a medida para cada sistema de metro. Los trenes de metro son intrínsecamente más pequeños y compactos, optimizados para estos espacios limitados.

El tamaño del gálibo en el metro también tiene un impacto directo en la altura de los andenes y el diseño de los trenes de pasajeros. Si la altura de los andenes y la de los trenes no son directamente compatibles, es necesario incorporar escalones (a menudo abatibles) en los trenes, lo que puede aumentar el tiempo de embarque y desembarque de pasajeros. Además, en andenes curvos, el uso de coches largos con gálibos pequeños puede generar un "salto" o hueco significativo entre el tren y el andén, aumentando el riesgo de accidentes para los viajeros. Estos problemas se acentúan cuando trenes de diferentes gálibos o alturas de suelo deben usar el mismo andén, lo que requiere una planificación y diseño extremadamente meticulosos.

El Cálculo del Gálibo Ferroviario: Ciencia y Precisión

El perfil constructivo máximo del material rodante sirve de base para determinar el gálibo estructural, que es el tamaño mínimo de la sección de paso en puentes y túneles. Este cálculo no es trivial; debe considerar una serie de resguardos para contemplar las tolerancias de fabricación, los desplazamientos del material móvil (como el balanceo o el cabeceo), y las características dinámicas del tren en movimiento. La diferencia entre el perfil del vehículo y el gálibo estructural se conoce como "resguardo".

Conceptos como la "envolvente dinámica" o "envoltura cinemática" son clave. Estos incluyen factores como el recorrido de la suspensión del vehículo, el peralte (inclinación de la vía en curvas) en ambos extremos y en el medio de un vehículo, y el posible desplazamiento lateral de la vía. Cuando un vehículo circula por una curva, su eje longitudinal se desplaza con respecto al eje de la vía, lo que genera una asimetría en la posición del contorno de referencia. Esto se combina con el efecto del peralte y la fuerza centrífuga, requiriendo un análisis individualizado para los lados del vehículo más próximos y más alejados del centro de la curva.

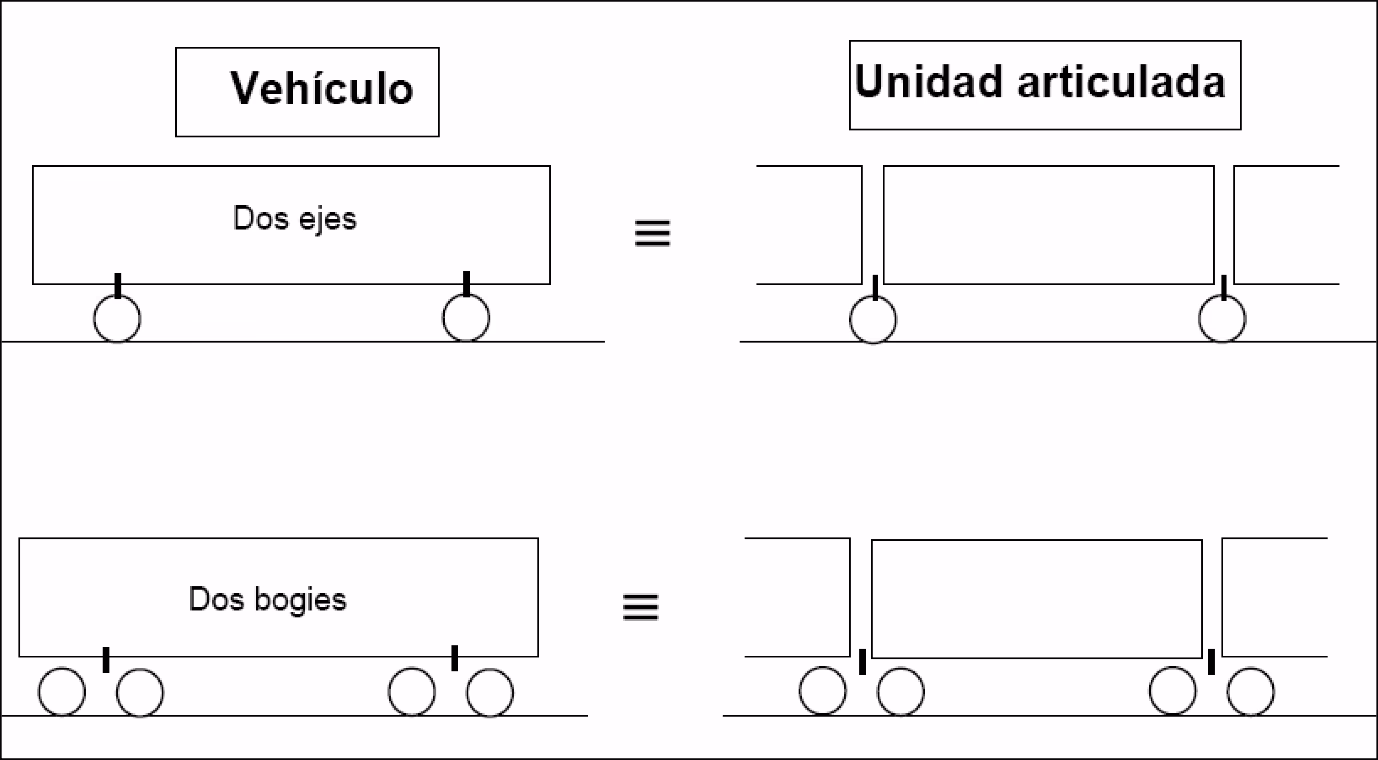

El cálculo se realiza a partir de contornos de referencia normalizados a los que se circunscribe el material móvil. Se analizan todas las situaciones de circulación, desde la velocidad máxima autorizada hasta la detención, utilizando dos tipos de contornos de referencia: uno estático (para el tren parado) y otro cinemático (para el tren en movimiento). También se añaden resguardos relacionados con el estado de la vía, sus características geométricas, holguras por uso, fallos de alineación de la infraestructura o desgaste de los sistemas de suspensión. El objetivo es obtener un gálibo de implantación de obstáculos que garantice la interoperabilidad y la seguridad.

Estándares Internacionales y Regionales de Gálibo Ferroviario

La diversidad de gálibos ferroviarios a nivel mundial es un reflejo de la historia y el desarrollo de cada red. Sin embargo, ha habido una tendencia creciente hacia la estandarización para facilitar la interoperabilidad.

Gálibos de la Unión Internacional de Ferrocarriles (UIC)

La UIC ha desarrollado una serie de gálibos estándar para armonizar las redes europeas, aunque han evolucionado con el tiempo:

• PPI (Gabarit passe-partout international): Predecesor de los gálibos UIC, con dimensiones máximas de 3,15 m de ancho por 4,28 m de alto y un techo casi semicircular.
• UIC A: Ligeramente más grande que el PPI, con dimensiones máximas de 3,15 m de ancho por 4,32 m de alto.
• UIC B: Común en las vías de alta velocidad TGV en Francia, con las mismas dimensiones máximas que el UIC A.
• UIC B+: Diseñado para nuevas estructuras en Francia, con una altura de hasta 4,28 m y un ancho de 2,5 m para acomodar contenedores ISO.
• UIC C: El gálibo centroeuropeo, utilizado en Alemania y otros países. Permite un ancho de 3,15 m y una altura de 4,65 m, facilitando la circulación de trenes escandinavos y de carga.

Normas Europeas (ETI's)

En la Unión Europea, las directivas UIC fueron reemplazadas por las Especificaciones Técnicas de Interoperabilidad (ETI's) de la ERA en 2002, buscando una mayor armonización. Las ETI's definen sus propios gálibos cinemáticos:

• GA y GB: Con una altura de 4,35 m (difieren en forma).
• GC: Se eleva hasta 4,7 m, permitiendo un ancho de 3,08 m para techos planos.

Todo el material móvil debe mantenerse dentro de una envolvente de 3,15 m de ancho en una curva de 250 m de radio. La ETI 2002/735/EC es clave en esta armonización.

Un concepto importante es el GB+, que busca crear una red de carga paneuropea para contenedores ISO y remolques cargados. Estos trenes se inscriben en el gálibo B con una parte superior plana, requiriendo solo cambios menores en las estructuras compatibles con el gálibo B en Europa continental.

A continuación, una tabla comparativa de algunos gálibos relevantes:

Coches de Dos Pisos: Un Reto al Gálibo

Los coches de dos pisos son un excelente ejemplo de cómo el gálibo influye en el diseño del material rodante. Estos trenes, populares en líneas de cercanías y en algunos servicios de alta velocidad como los TGV Duplex franceses (con una altura de 4,32 metros), requieren gálibos estructurales más altos. Su uso es común en países como Francia, Alemania, Suiza, España y muchos otros, pero su implementación depende directamente de la capacidad de la infraestructura para acomodar su mayor altura.

El Caso Peculiar de Gran Bretaña

Gran Bretaña es un caso particular debido a que su red ferroviaria es la más antigua del mundo y fue construida por múltiples compañías con estándares propios. Esto ha resultado en gálibos generalmente más ajustados en relación con el ancho de vía que en el resto de Europa. A partir de la nacionalización en 1951, se definieron gálibos estáticos estándar como el W5. Posteriormente, se desarrollaron clasificaciones W6 a W12 para el transporte de carga, con el W12 siendo el más grande, permitiendo el paso de contenedores ISO de 2,9 m de alto por 2,6 m de ancho. La modernización de esta red implica complejos proyectos para aumentar los gálibos en líneas clave, especialmente para el transporte de contenedores y la interoperabilidad con el Eurotúnel.

Las líneas de metro de Londres también presentan gálibos muy reducidos, como el del Ferrocarril de la Ciudad y el Sur de Londres (3,20 m de diámetro de túnel) o la Línea Central (3,56 m). Esto exige trenes de diseño único y una cuidadosa gestión de las holguras entre tren y andén.

Gálibos en Otros Países Europeos (Suecia, Países Bajos)

Suecia utiliza formas similares a los gálibos centroeuropeos, pero con trenes más anchos, como las clases SE-A (3,4 x 4,65 m), SE-B (3,4 x 4,3 m) y SE-C (3,6 x 4,83 m). Esta última, con un techo plano, es un futuro estándar europeo compatible con el gálibo UIC GC. Los Países Bajos también emplean un gálibo similar al UIC C pero con trenes más anchos (3,4 m de ancho y 4,7 m de alto), y su Betuweroute está diseñada para permitir el futuro paso de trenes de contenedores con doble apilamiento (4,1 x 6,15 m).

Norteamérica: Mercancías y Pasajeros

En Norteamérica, el gálibo ferroviario para vagones de carga se basa en los estándares de la Association of American Railroads (AAR), como la Placa AAR B y la Placa AAR C. Sin embargo, para acomodar el transporte de contenedores apilados en dos pisos (doble stack), que es muy común en la región, se han introducido gálibos mucho más altos, como la Placa AAR K. Estos trenes de doble apilamiento requieren el gálibo más alto de los normalizados, con alturas que pueden superar los 6 metros. Las principales compañías ferroviarias han invertido significativamente para adaptar sus redes a estos gálibos más grandes, lo que representa más del 60% de la red ferroviaria de Clase I.

Para el servicio de pasajeros, el gálibo estándar antiguo era de 3,20 m de ancho por 4,42 m de alto. No obstante, en las décadas de 1940 y 1950, se incrementó a 5,03 m de alto en gran parte del país (fuera del noreste) para acomodar coches domo y los posteriores Superliners de Amtrak, así como otros trenes de cercanías de dos pisos. Algunos vehículos han llegado a medir 6,03 m de altura en zonas específicas.

Los sistemas de metro en Norteamérica, como el de Nueva York o Boston, también tienen sus propias particularidades de gálibo, a menudo resultado de la fusión de antiguas compañías con diferentes estándares, lo que impide la interoperabilidad entre sus propias líneas.

Asia (Japón, Corea del Sur, China)

En Asia oriental, países como China, Corea del Norte y Corea del Sur, junto con el Shinkansen de Japón, han adoptado un gálibo ferroviario de ancho máximo de 3400 milímetros (3,4 m) y una altura máxima de 4500 milímetros (4,5 m). Los trenes Shinkansen operan en vía estándar y cumplen con estas dimensiones, aunque existen excepciones como los Shinkansen Serie E1 de dos pisos que son más anchos.

China, en particular, está exportando sus "Estándares chinos" a nuevos ferrocarriles en África subsahariana y el sudeste asiático. Sus trenes pueden alcanzar hasta 4,8 m de alto, 3,4 m de ancho y 26 m de largo. Sin embargo, algunos proyectos en África están diseñados para el doble apilamiento de contenedores, requiriendo gálibos aún mayores, de aproximadamente 5,8 m de altura, lo que supera el estándar chino para contenedores apilados individualmente.

Australia

Australia también ha visto una evolución en sus gálibos ferroviarios. Las líneas de ancho estándar de Nueva Gales del Sur permitían un ancho de 2,9 m hasta 1910, cuando se estableció un nuevo estándar de 3,2 m. El ferrocarril de carga de Kwinana en Australia Occidental, construido en 1968, se diseñó con un gálibo de 3,66 m de ancho y 6,10 m de alto para permitir el tráfico de remolques sobre plataformas. Más recientemente, el ferrocarril trans-australiano ha adoptado un estándar mínimo de 6,50 m para trenes de contenedores apilados en dos pisos, y el nuevo estándar ARTC de altura libre es de 7,10 m. Esto muestra la constante adaptación de los gálibos a las necesidades cambiantes del transporte de carga.

Sistemas de Control de Gálibo: Detectando el Riesgo

Más allá de las definiciones y los estándares, la aplicación práctica del concepto de gálibo se materializa en sistemas de control diseñados para la prevención de accidentes y la seguridad vial y ferroviaria. Estos sistemas son cruciales para advertir a los conductores o maquinistas sobre las limitaciones dimensionales de las infraestructuras.

¿Qué es un Limitador de Gálibo?

Un limitador de gálibo es una barrera física, generalmente fabricada en aluminio, que se utiliza para señalizar y limitar el paso de vehículos que superan una altura máxima permitida. Se instalan comúnmente en accesos a garajes, aparcamientos subterráneos, pasos subterráneos, túneles, puentes o naves industriales. Estas barreras están equipadas con bandas reflectantes (rojo/blanco o negro/amarillo) para garantizar su visibilidad, incluso con poca luz o en su ausencia. Se suministran con kits de suspensión, incluyendo cadenas y ganchos, para un montaje sencillo y seguro. Su función principal es actuar como un aviso visual y táctil, impidiendo físicamente el paso de vehículos sobredimensionados.

Detectores de Exceso de Gálibo: Tecnología al Servicio de la Seguridad

Los detectores de exceso de gálibo son sistemas más avanzados, parte de los llamados Sistemas Inteligentes de Transporte (SIT). Su objetivo es detectar la altura de los vehículos de forma electrónica y en tiempo real, utilizando sensores ubicados a un lado de la calzada. Si un vehículo supera el gálibo máximo establecido para una zona, el sistema activa una serie de elementos externos para advertir al conductor y evitar un posible accidente.

Estos sistemas son ideales para carreteras o calles en obras, túneles, pasos elevados o cualquier situación donde un exceso de gálibo represente un peligro. Pueden configurarse para determinar la longitud y el ancho del área de detección, e incluso el tamaño mínimo del objeto a detectar. Las formas de aviso al conductor son variadas y efectivas:

• Semaforización: Para cerrar la zona con gálibo limitado y desviar el tráfico no permitido.
• Paneles fantasma: Señales que, en condiciones normales, no muestran ningún mensaje, pero se activan con LED para mostrar un pictograma o mensaje predefinido (por ejemplo, "DETÉNGASE" o "RUTA ALTERNATIVA") cuando se detecta un vehículo excesivamente alto.
• Elementos luminosos y sonoros: Luces parpadeantes y sirenas que refuerzan la advertencia, ya sea complementando una señalización existente o actuando como aviso principal.

La comunicación entre el sensor y la unidad de control puede ser por cable o inalámbrica, y la posibilidad de integrar una cámara mejora la identificación del vehículo infractor. La principal ventaja de estos sistemas es su fácil instalación y su alta eficacia en la prevención de colisiones, contribuyendo significativamente a la seguridad vial.

Preguntas Frecuentes (FAQ)

¿Qué significa "exceso de gálibo"?

El "exceso de gálibo" ocurre cuando las dimensiones (altura, ancho o incluso longitud) de un vehículo o su carga superan los límites máximos permitidos para transitar por un espacio determinado, como un túnel, un puente o un acceso a un aparcamiento. Esto significa que el vehículo es demasiado grande para el hueco por donde va a pasar.

¿Por qué es importante el gálibo en los ferrocarriles?

En los ferrocarriles, el gálibo es crucial para garantizar que los trenes puedan circular de manera segura sin colisionar con túneles, puentes, postes o cualquier otra estructura cercana a la vía. También asegura que el material rodante (locomotoras, vagones) no exceda las dimensiones máximas que la infraestructura puede soportar, lo que es vital para la seguridad operativa y la interoperabilidad entre diferentes redes.

¿Todos los trenes pueden circular por cualquier vía?

No. Debido a las variaciones en los gálibos ferroviarios entre diferentes países y, a menudo, dentro de un mismo sistema ferroviario (especialmente en redes antiguas o de metro), un tren diseñado para un gálibo específico podría no caber o no ser seguro para circular por una vía con un gálibo más pequeño. Esto es un factor importante en la interoperabilidad y el diseño de material rodante.

¿Qué es un limitador de gálibo físico?

Es una barrera tangible, como un arco o una viga suspendida, que se coloca en la entrada de un espacio con restricción de altura (garajes, túneles). Su propósito es señalizar visualmente y, en caso de impacto, advertir físicamente a los conductores que su vehículo supera la altura máxima permitida, ayudando a la prevención de accidentes.

¿Cómo avisa un detector de exceso de gálibo?

Un detector de exceso de gálibo es un sistema electrónico que utiliza sensores para medir la altura de los vehículos. Si detecta un vehículo que supera el gálibo, puede activar una variedad de avisos al conductor, como luces parpadeantes, sirenas, semáforos que cierran el paso, o paneles de mensaje variable que indican "ALTO" o "RUTA ALTERNATIVA".
