12/03/2024
En el mundo de la electrónica, comprender la frecuencia de corte de un filtro de paso bajo es crucial para cualquiera que busque gestionar el procesamiento de señales de manera eficaz. Un filtro de paso bajo es un componente esencial que permite el paso de señales con una frecuencia inferior a una determinada frecuencia de corte, al tiempo que atenúa la señal de salida con frecuencias superiores a este umbral. Esta sencilla pero potente herramienta se utiliza ampliamente en diversas aplicaciones, desde ingeniería de audio hasta telecomunicaciones, para garantizar la claridad y precisión en la transmisión de señales. Tanto si eres un principiante como si solo buscas refrescar tus conocimientos, este artículo tiene como objetivo proporcionar una comprensión clara y segura de este concepto fundamental.
¿Qué es un Filtro de Paso Bajo?
Concepto Básico Explicado
Un filtro de paso bajo es un elemento fundamental en la electrónica que permite el paso selectivo de señales de baja frecuencia mientras bloquea o reduce la intensidad de las señales de mayor frecuencia. Esto se logra estableciendo la frecuencia de entrada en una frecuencia de corte específica, que es el punto en el que el filtro comienza a atenuar las señales de alta frecuencia. Las frecuencias por debajo de esta frecuencia de corte para un filtro de paso bajo pasan con una resistencia mínima, lo que garantiza que los componentes de señal deseados se transmitan de manera efectiva. El filtro se puede implementar tanto en forma analógica como digital, según la aplicación. Por ejemplo, en los sistemas de audio, los filtros de paso bajo ayudan a eliminar el ruido de alta frecuencia que puede distorsionar la calidad del sonido. Comprender cómo funcionan estos filtros es esencial para diseñar circuitos que requieren un control preciso sobre las frecuencias de la señal, lo que los hace invaluables en campos como el procesamiento de audio, las comunicaciones por radio y otras áreas donde la claridad de la señal es primordial.
Aplicaciones Comunes en Electrónica
Los filtros de paso bajo se utilizan ampliamente en diversas aplicaciones electrónicas debido a su capacidad para controlar las frecuencias de las señales de manera eficaz. En el procesamiento de audio, se utilizan para eliminar el ruido de alta frecuencia, lo que garantiza que el sonido resultante sea claro y sin distorsiones. Esto es particularmente importante en equipos de audio, como altavoces y amplificadores, donde la calidad del sonido es primordial. En telecomunicaciones, los filtros de paso bajo ayudan a eliminar señales de alta frecuencia no deseadas, mejorando así la claridad de la señal para una mejor comunicación. También se emplean en sistemas de radio para evitar interferencias de otras señales, lo que garantiza que las transmisiones sean limpias y precisas. Además, los filtros de paso bajo desempeñan un papel crucial en las fuentes de alimentación, donde suavizan las fluctuaciones de voltaje, proporcionando una salida de potencia estable. Comprender la frecuencia de corte de la señal utilizada para un filtro de paso bajo es esencial en cada una de estas aplicaciones para adaptar el rendimiento del filtro a los requisitos específicos de la tarea en cuestión.
Importancia en el Procesamiento de Señales
Los filtros de paso bajo son fundamentales en el ámbito del procesamiento de señales debido a su capacidad para controlar y refinar la señal solo en frecuencias bajas. Su función principal es eliminar o reducir los componentes de alta frecuencia no deseados de una señal, lo que es fundamental para mantener la integridad y la calidad de la información que se transmite. Al permitir que pasen solo las señales de baja frecuencia deseadas, estos filtros ayudan a minimizar el ruido y evitar la interferencia de otros dispositivos electrónicos. Esto es especialmente importante en campos como la ingeniería de audio, donde la claridad y la precisión son vitales. Además, los filtros de paso bajo ayudan en la reconstrucción de la señal y la integridad de los datos al suavizar los cambios abruptos causados por frecuencias más altas. Comprender la frecuencia de corte de un filtro de paso bajo es crucial para garantizar la eficacia del filtro en varias aplicaciones de procesamiento de señales. Esto los convierte en herramientas indispensables para diseñar circuitos tanto para aplicaciones comerciales como industriales, donde la transmisión de señales limpias y sin adulterar es esencial.
Definición y Significado de la Frecuencia de Corte
El Rol Clave en Filtros de Paso Bajo
La frecuencia de corte es un parámetro clave en el funcionamiento de un filtro de paso bajo. Marca el punto de frecuencia por encima del umbral donde el filtro comienza a reducir significativamente la amplitud de las señales de frecuencia más alta. Las frecuencias por debajo de este punto no se ven afectadas en gran medida, lo que les permite pasar con una atenuación mínima. La frecuencia de corte específica para un filtro de paso bajo se elige cuidadosamente en función de los requisitos de la aplicación. Esto garantiza que solo se transmitan los componentes de señal deseados, mientras que el ruido y la interferencia no deseados se minimizan de manera efectiva. La efectividad de un filtro de paso bajo está determinada en gran medida por lo bien que puede distinguir entre las frecuencias que permite pasar y las que atenúa. Al establecer una frecuencia de corte adecuada, los ingenieros pueden adaptar el filtro para satisfacer las necesidades precisas del sistema, ya sea para audio, comunicaciones u otras aplicaciones electrónicas. Esto hace que comprender y definir la frecuencia de corte sea una habilidad esencial para cualquiera que trabaje con procesamiento de señales.
El Punto de -3 dB: ¿Por Qué es Crucial?
La determinación de la frecuencia de corte de un filtro de paso bajo es un paso fundamental que requiere un equilibrio entre la transmisión de la señal deseada y la reducción del ruido no deseado. La frecuencia de corte se calcula normalmente en función del punto de -3 dB (decibelios). Este valor, también conocido como punto de media potencia, indica la frecuencia en la que la potencia de la señal de salida se ha reducido a la mitad de su valor máximo, o la amplitud de la señal ha disminido a aproximadamente el 70.7% de su valor máximo. Es un estándar de la industria porque representa el límite donde la atenuación del filtro se vuelve significativa. En términos prácticos, la selección de la frecuencia de corte correcta implica tener en cuenta las características de la señal que se está filtrando y los requisitos específicos de la aplicación. Por ejemplo, en los sistemas de audio, la frecuencia de corte puede configurarse para excluir frecuencias por encima del rango audible para evitar la distorsión. Calcular la frecuencia de corte y configurarla con precisión garantiza que el filtro funcione de manera eficaz, permitiendo que pasen solo las frecuencias necesarias mientras se atenúan el resto. Dominar este proceso es esencial para que los ingenieros y técnicos logren un rendimiento óptimo en sus sistemas electrónicos.
Impacto en el Rendimiento del Filtro
La frecuencia de corte tiene un profundo impacto en el rendimiento de un filtro de paso bajo. Dicta el límite entre la banda de paso, donde se permiten las frecuencias, y la banda de supresión, donde se atenúan las frecuencias. Una frecuencia de corte correctamente configurada garantiza que el filtro separe de manera eficiente las señales deseadas del ruido o la interferencia. Si se configura demasiado baja, el filtro puede atenuar de manera indeseable los componentes útiles de la señal, degradando la calidad general de la señal. Por el contrario, si el punto de frecuencia de corte se configura demasiado alto, el ruido de alta frecuencia no deseado puede pasar, lo que afecta la claridad de la señal. La nitidez o pendiente de la transición del filtro de la banda de paso a la banda de supresión, a menudo determinada por el orden del filtro, también juega un papel crítico. Una pendiente más pronunciada da como resultado una separación más clara, pero puede introducir cambios de fase y distorsión. Comprender estos impactos permite a los ingenieros ajustar el filtro para lograr el equilibrio deseado entre rendimiento y fidelidad, lo que hace que la determinación correcta de la frecuencia de corte sea vital para el diseño óptimo del filtro.

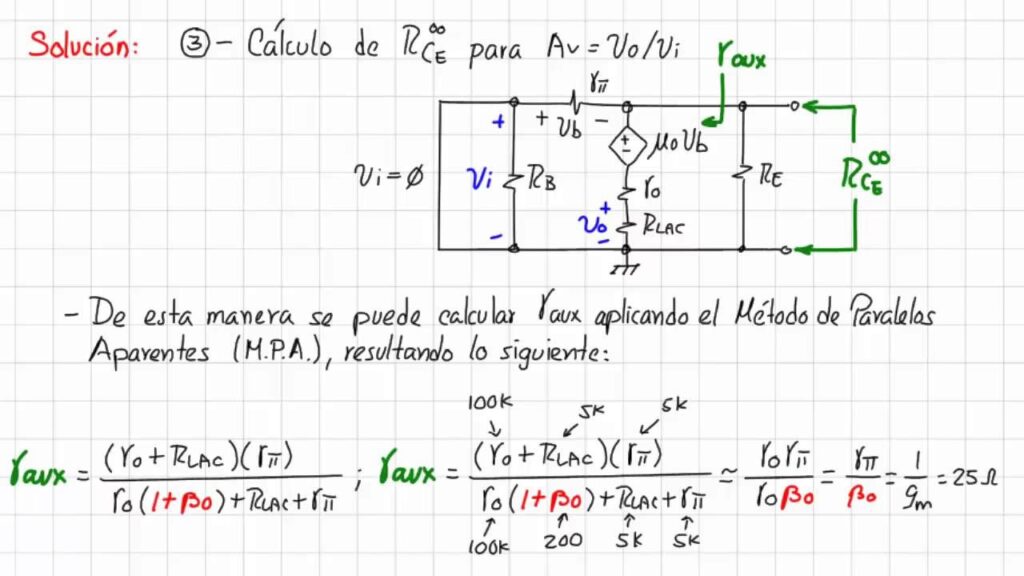

Cómo se Calcula la Frecuencia de Corte
Fórmula Fundamental para Filtros RC
El cálculo de la frecuencia de corte de un filtro de paso bajo se puede realizar matemáticamente mediante fórmulas sencillas. Para un filtro de paso bajo RC (resistencia-capacitador) simple, la frecuencia de corte (f_c) se puede determinar mediante la fórmula:
f_c = 1 / (2 * π * R * C)
En esta ecuación, R representa la resistencia en ohmios y C es la capacitancia en faradios. Esta fórmula se deriva de la función de transferencia del filtro, donde la frecuencia de corte se define como el punto donde la potencia de salida cae a la mitad de su valor máximo, lo que indica un punto de -3 dB. El enfoque matemático proporciona un método claro y preciso para calcular la frecuencia de corte, lo que permite el diseño de filtros que cumplen con criterios de rendimiento específicos. Al ajustar los valores de R y C, los ingenieros pueden adaptar el voltaje de salida del filtro para que se adapte a varias aplicaciones, lo que garantiza que solo permita el paso de las frecuencias deseadas mientras filtra el ruido no deseado.
Otros Ejemplos: PMTs y la Capacitancia de Salida
Aunque la fórmula RC es fundamental, el concepto de frecuencia de corte se aplica a una variedad de circuitos electrónicos. Por ejemplo, en el contexto de los Tubos Fotomultiplicadores (PMTs), la frecuencia de corte está influenciada no solo por la estructura mecánica del tubo, sino también significativamente por el circuito de lectura externo. La fórmula para la frecuencia de corte en este caso es:
f_c = 1 / (2 * π * C_s * R_l,eff)
Aquí, C_s es la capacitancia total en la salida y R_l,eff es la resistencia de carga efectiva. Es importante notar que esta resistencia efectiva considera tanto la resistencia de carga (R_l) como la resistencia de entrada del amplificador subsiguiente (R_a), calculándose como R_l,eff = (R_l * R_a) / (R_l + R_a). Este ejemplo subraya cómo la frecuencia de corte es una característica inherente a la interacción entre un dispositivo y su circuito de interfaz, y cómo comprender cada componente es clave para determinar el rendimiento final.
Consideraciones para Cálculos Precisos
Para asegurar la precisión en el cálculo de la frecuencia de corte, es vital considerar ciertos factores. Primero, la tolerancia de los componentes (resistencias y condensadores) puede afectar el valor real de la frecuencia de corte. Los componentes con tolerancias más ajustadas ofrecerán un rendimiento más predecible. Segundo, las capacitancias parásitas y las inductancias no deseadas en el cableado o la placa de circuito impreso pueden introducir desviaciones, especialmente a frecuencias más altas. Un diseño de PCB cuidadoso y la minimización de las longitudes de los cables son cruciales para mitigar estos efectos. Finalmente, la temperatura puede influir en los valores de los componentes; por lo tanto, para aplicaciones críticas, se deben seleccionar componentes con coeficientes de temperatura estables o considerar la compensación de temperatura en el diseño del circuito. Al tener en cuenta estas consideraciones, los ingenieros pueden lograr cálculos de frecuencia de corte más precisos y, por ende, un rendimiento de filtro más fiable.
Diseño y Optimización de Filtros de Paso Bajo
Selección Estratégica de Componentes
La selección de los componentes adecuados es un paso crucial en el diseño de un filtro de paso bajo eficaz. La elección de resistencias y condensadores afecta directamente a la frecuencia de corte del filtro y al rendimiento general. Al seleccionar resistencias, tenga en cuenta su tolerancia y coeficiente de temperatura para garantizar la estabilidad y precisión en la respuesta del filtro. En el caso de los condensadores, el tipo y el material dieléctrico pueden influir en el rendimiento del filtro. Por ejemplo, los condensadores cerámicos suelen preferirse por su estabilidad y bajo coste, mientras que los condensadores de película pueden utilizarse en aplicaciones que requieren una mayor precisión. Además, la tensión nominal de los condensadores debe superar la tensión máxima esperada en el circuito para evitar fallos. También es importante tener en cuenta el tamaño físico y la disposición de los componentes, ya que pueden afectar a la eficacia del filtro debido a las inductancias y capacitancias parásitas. Si selecciona cuidadosamente los componentes que coincidan con las especificaciones deseadas, puede asegurarse de que el filtro de paso bajo funcione de forma eficiente y fiable en su aplicación prevista.
Pruebas y Verificación del Diseño
Probar el diseño del filtro de paso bajo es una parte esencial del proceso de desarrollo para garantizar que cumple con las especificaciones requeridas. Comience por ensamblar el circuito del filtro en una placa de pruebas o use una PCB para conexiones más estables. Use un osciloscopio para observar la señal antes y después del filtro para verificar que se estén atenuando los componentes de alta frecuencia no deseados de la señal de entrada. Un generador de funciones puede ayudar a proporcionar un rango de frecuencias de entrada para evaluar cómo funciona el filtro en su espectro de frecuencia previsto. Preste atención a la frecuencia de corte para asegurarse de que se alinee con sus cálculos. Además, mida la respuesta de fase del filtro y busque cambios de fase inesperados que puedan afectar la integridad de la señal. Las herramientas de software, como los programas de simulación (por ejemplo, SPICE), pueden complementar las pruebas físicas al proporcionar una vista modelada del comportamiento del filtro. Al probar exhaustivamente el diseño, puede identificar y rectificar cualquier discrepancia, lo que garantiza un rendimiento confiable en aplicaciones del mundo real.
Solución de Problemas Comunes
Al diseñar un filtro de paso bajo, puede encontrarse con varios problemas comunes que pueden afectar el rendimiento. Uno de estos problemas es el uso de valores incorrectos en los componentes, lo que puede generar una frecuencia de corte inesperada. Asegúrese de que las resistencias y los condensadores estén dentro de las tolerancias especificadas y vuelva a comprobar sus cálculos. Otro problema común es el ruido no deseado o la distorsión de la señal, a menudo causados por conexiones deficientes o elementos parásitos en el circuito. Inspeccione el diseño para ver si hay conexiones sueltas y minimice las longitudes de los cables para reducir la inductancia y la capacitancia parásitas. Si el filtro presenta un cambio de fase inesperado, puede deberse a un orden de filtro inadecuado o a no linealidades de los componentes; considere ajustar el diseño del filtro o utilizar componentes de mayor calidad. Por último, verifique la estabilidad de la fuente de alimentación, ya que las fluctuaciones en el voltaje de entrada pueden introducir ruido en el circuito. Al abordar sistemáticamente estos problemas, puede mejorar el rendimiento y la confiabilidad de su filtro de paso bajo, asegurándose de que funcione como se espera en su aplicación.
Aplicaciones Prácticas de la Frecuencia de Corte
Sistemas de Audio e Ingeniería de Sonido
En los sistemas de audio y la ingeniería de sonido, los filtros de paso bajo son herramientas indispensables para gestionar y mejorar la calidad del sonido. Se utilizan habitualmente en sistemas de altavoces para dirigir los sonidos de baja frecuencia, como los graves, a los subwoofers, evitando al mismo tiempo que las frecuencias más altas provoquen distorsión. Esto garantiza una salida de audio más limpia y equilibrada. Los ingenieros de sonido suelen emplear filtros de paso bajo durante la grabación y la mezcla para eliminar el ruido de alta frecuencia que puede degradar la claridad de las voces y los instrumentos. Al establecer una frecuencia de corte adecuada, pueden aislar y refinar componentes de sonido específicos, mejorando la experiencia de escucha general. Además, en entornos de sonido en directo, los filtros de paso bajo ayudan a gestionar la retroalimentación y minimizar la interferencia de los equipos electrónicos. Comprender la frecuencia de corte de un filtro de paso bajo permite a los profesionales del audio adaptar sus sistemas con precisión, lo que garantiza una reproducción de sonido de alta fidelidad en diversos entornos, desde pequeños cines en casa hasta grandes salas de conciertos. Esto hace que los filtros de paso bajo sean un elemento crucial en la producción de audio moderna.
Sistemas de Comunicación y Redes
Los filtros de paso bajo son fundamentales en los sistemas de comunicación y redes para gestionar la integridad de la señal y reducir el ruido. Se utilizan para filtrar las interferencias de alta frecuencia que pueden interrumpir la transmisión de datos, lo que garantiza que solo se transmitan las señales de baja frecuencia previstas a través de los canales de comunicación. En las redes, los filtros de paso bajo ayudan a mantener la calidad de las señales de datos suavizando los cambios abruptos y evitando el aliasing en los sistemas digitales. Esto es particularmente importante en la comunicación de banda ancha e inalámbrica, donde la claridad de la señal puede verse afectada por varias fuentes de interferencia. Entender la frecuencia de corte de un filtro de paso bajo es crucial en estas aplicaciones para garantizar que el filtro separe eficazmente el ruido de la señal útil. De este modo, los sistemas de comunicación pueden alcanzar velocidades de datos más altas y conexiones más fiables, lo que convierte a los filtros de paso bajo en un componente esencial en el diseño y la implementación de las redes de comunicación modernas. Esto garantiza una transmisión y recepción fluidas de datos en diferentes plataformas.
Tecnología y Dispositivos Cotidianos
Los filtros de paso bajo desempeñan un papel significativo en el funcionamiento de la tecnología y los dispositivos cotidianos, mejorando el rendimiento y la experiencia del usuario. En los teléfonos inteligentes, ayudan a gestionar la calidad del audio filtrando el ruido de alta frecuencia, lo que garantiza un sonido claro durante las llamadas y la reproducción de medios. De manera similar, en televisores y radios, los filtros de paso bajo se utilizan para suavizar las señales, reduciendo la estática y mejorando la claridad de la imagen y el audio. En el ámbito de los wearables, como los rastreadores de actividad física y los relojes inteligentes, estos filtros ayudan a procesar los datos de los sensores eliminando el ruido de alta frecuencia, lo que permite un seguimiento preciso de los movimientos y los signos vitales. Además, los filtros de paso bajo son parte integral de los circuitos de suministro de energía en varios dispositivos, lo que garantiza una salida de energía estable al suavizar las fluctuaciones de voltaje. Comprender la frecuencia de corte de un filtro de paso bajo es crucial en estos dispositivos para garantizar un rendimiento y una confiabilidad óptimos. Estas aplicaciones resaltan la presencia ubicua de los filtros de paso bajo en la tecnología, lo que contribuye al funcionamiento sin problemas de los dispositivos de los que dependemos a diario.
Tabla Comparativa: Tipos de Filtros y su Frecuencia de Corte
| Tipo de Filtro | Descripción Principal | Función de Frecuencia de Corte | Aplicación Típica |
|---|---|---|---|
| Paso Bajo (LPF) | Permite el paso de frecuencias por debajo de la frecuencia de corte. | Define el límite superior de la banda de paso. | Eliminación de ruido de alta frecuencia, suavizado de señales. |
| Paso Alto (HPF) | Permite el paso de frecuencias por encima de la frecuencia de corte. | Define el límite inferior de la banda de paso. | Eliminación de zumbidos de baja frecuencia, acoplamiento AC. |
| Pasa Banda (BPF) | Permite el paso de frecuencias dentro de un rango específico. | Define la frecuencia de corte inferior y superior del rango. | Selectividad de canales de radio, ecualizadores de audio. |
| Rechaza Banda (BSF) | Atenúa las frecuencias dentro de un rango específico. | Define la frecuencia de corte inferior y superior de la banda atenuada. | Eliminación de ruido específico (ej. 60Hz de la red eléctrica). |
Preguntas Frecuentes (FAQ)
¿Qué significa el punto de -3 dB en la frecuencia de corte?
El punto de -3 dB, también conocido como punto de media potencia, es la frecuencia a la cual la potencia de la señal de salida de un filtro se ha reducido a la mitad de su valor máximo, o la amplitud de la señal ha disminuido a aproximadamente el 70.7% de su valor máximo. Es un estándar utilizado para definir la frontera de la banda de paso del filtro.
¿Qué sucede si la frecuencia de corte se establece demasiado baja?
Si la frecuencia de corte se establece demasiado baja, el filtro puede atenuar no solo el ruido no deseado, sino también partes importantes y útiles de la señal deseada. Esto puede llevar a una pérdida de información, una degradación de la calidad de la señal o una distorsión.
¿Cómo afecta el orden de un filtro a la frecuencia de corte?
El orden de un filtro (por ejemplo, filtro de primer orden, segundo orden, etc.) no cambia la definición de la frecuencia de corte, pero sí afecta la pendiente de la atenuación más allá de ese punto. Un filtro de orden superior tendrá una pendiente de atenuación más pronunciada (más decibelios por octava), lo que significa que la transición de la banda de paso a la banda de supresión será más abrupta.
¿Se puede determinar la frecuencia de corte sin cálculos matemáticos?
Aunque los cálculos matemáticos son la forma más precisa de determinar la frecuencia de corte, en la práctica, los ingenieros a menudo utilizan simuladores de circuitos (como SPICE) o herramientas de diseño asistido por computadora (CAD) que permiten modelar el comportamiento del filtro y ajustar los componentes para alcanzar la frecuencia de corte deseada de forma interactiva.
¿La frecuencia de corte solo se aplica a los filtros de paso bajo?
No, el concepto de frecuencia de corte se aplica a todos los tipos de filtros electrónicos (paso alto, pasa banda y rechaza banda). En los filtros de paso alto, define el límite inferior de la banda de paso, y en los filtros pasa banda y rechaza banda, se utilizan dos frecuencias de corte (una inferior y otra superior) para definir el rango de frecuencias afectado.
Conclusión
La frecuencia de corte es, sin lugar a dudas, un concepto fundamental en la electrónica que subyace en el funcionamiento de innumerables dispositivos y sistemas. Desde la pureza del sonido en un sistema de audio hasta la fiabilidad de las comunicaciones inalámbricas, la determinación precisa y el cálculo correcto de este parámetro son esenciales para el diseño y la implementación de filtros eficaces. Hemos explorado cómo un filtro de paso bajo utiliza esta frecuencia como umbral para discriminar entre señales deseadas y ruido, y cómo su ajuste impacta directamente en el rendimiento. Comprender el punto de -3 dB, las fórmulas matemáticas involucradas y la selección adecuada de componentes son habilidades cruciales para cualquier persona que trabaje con el procesamiento de señales. Al dominar la frecuencia de corte, los ingenieros pueden asegurar la integridad de la señal, reducir la interferencia y optimizar el rendimiento de los circuitos electrónicos, abriendo las puertas a un mundo de posibilidades en el diseño de tecnología avanzada.
