Calculando la Longitud y Medidas de sus Correas

Las correas de transmisión son componentes vitales en una infinidad de máquinas, desde electrodomésticos comunes hasta complejos sistemas industriales. Su correcto funcionamiento es crucial para la eficiencia y longevidad de los equipos. Sin embargo, cuando una correa se desgasta o rompe, la tarea de encontrar el reemplazo exacto puede convertirse en un verdadero desafío. A menudo, las marcas se borran o simplemente no existen, dejando al usuario la responsabilidad de medir la correa por sí mismo.

Este artículo es su guía definitiva para comprender y realizar mediciones precisas de las correas de transmisión, enfocándonos especialmente en las correas trapezoidales (V-belts), pero también abarcando otros tipos comunes. Aprenderá sobre las diferentes definiciones de longitud, cómo medir una correa en diversas situaciones y la importancia de seleccionar el diámetro correcto para sus cálculos. ¡Prepárese para dominar el arte de la medición de correas y asegurar el rendimiento óptimo de sus aparatos!

Comprendiendo las Diferentes Longitudes de Correas

Calcular la longitud de una correa puede ser confuso debido a la variedad de términos utilizados en la industria. Es fundamental entender cada definición para asegurar una medición precisa y evitar errores costosos. A continuación, desglosamos las descripciones de longitud más comunes, basándonos en la información técnica de expertos como Gates:

• Longitud Exterior de la Correa (Outside Belt Length): Esta es la medida de la parte exterior de la correa, usualmente tomada con una cinta métrica sin tensión. Su validez es cuestionable como medida de precisión, ya que diferentes perfiles de correa (arqueados o planos en la parte superior) pueden dar lecturas inconsistentes. Se considera una aproximación y rara vez es la medida más confiable para un reemplazo exacto.
• Longitud Interior de la Correa (Inside Belt Length): Se mide en la parte interior de la correa, utilizando poleas planas (no poleas en V) y una cinta métrica. Al igual que la longitud exterior, esta medida puede variar entre fabricantes y, por lo general, no se recomienda como la principal referencia. Sin embargo, es importante destacar que si se conocen los diámetros de las poleas planas y la distancia entre sus centros, se puede calcular la longitud de la correa. Esta longitud sería igual a la mitad de la circunferencia de cada polea más el doble de la distancia entre los centros de los ejes.
• Longitud de Paso (Datum) de la Correa (Belt Pitch/Datum Length): Esta es la longitud medida en el diámetro de paso de las poleas utilizadas. Las correas industriales clásicas se especifican en términos de longitud de paso. Se obtiene sumando la circunferencia de paso de una polea a dos veces la distancia central entre dos poleas de igual diámetro, bajo una tensión específica. La línea de paso es una línea teórica ubicada en el eje neutro, cerca de la línea de la cuerda, y varía según la sección transversal y la construcción de la correa. Lo que antes se conocía como diámetro de paso o longitud de paso, ahora se denomina diámetro de referencia (datum diameter) o longitud de referencia (datum length). Este sistema de referencia es un nuevo estándar de la industria que busca unificar la nomenclatura entre fabricantes y usuarios.
• Longitud Efectiva de la Correa (Effective Belt Length): La longitud efectiva de una correa es su longitud medida alrededor del diámetro exterior efectivo de una polea bajo una tensión específica. El diámetro exterior efectivo de una polea se mide donde el ancho superior de la ranura cumple con las normas RMA, ASAE o SAE. Esta longitud se obtiene sumando la circunferencia exterior efectiva de una polea a dos veces la distancia central entre dos poleas de medición estándar, bajo la tensión de medición estándar. Es una de las medidas más precisas y fiables para la especificación de correas.
• Longitud Nominal de la Correa (Nominal Belt Length): La longitud nominal es simplemente una designación utilizada para referirse a la longitud y la sección transversal de una correa específica. Por ejemplo, una correa A38 tiene una longitud nominal de 38 pulgadas, y una 3V300 tiene una longitud nominal de 30.0 pulgadas. Es una medida de nombre que sirve para propósitos de identificación rápida en catálogos, pero no necesariamente para cálculos detallados.

Cuándo Usar Cada Diámetro: Una Guía Esencial

Las fórmulas para los cálculos de correas y poleas se mantienen, pero la terminología para los diámetros ha evolucionado. La siguiente tabla, basada en los estándares de Gates, clarifica qué diámetro debe medir y usar según el cálculo que necesite realizar. Esta información es crucial para garantizar la compatibilidad y el rendimiento adecuado de su sistema de transmisión.

Como se puede observar, el término "Diámetro de Referencia (Datum)" es el nuevo identificador estándar que simplifica y unifica la terminología para todos los fabricantes y usuarios de correas y poleas.

Cómo Medir Correas Trapezoidales Clásicas (V-Belts)

Las correas trapezoidales clásicas son la forma original de las correas de transmisión, con perfiles de sección como M, Z, A, B, C, D y E. También incluyen sus versiones dentadas (con muescas), conocidas como ZX, AX, BX y CX. Aunque estas últimas tienen "dientes", es importante no confundirlas con las correas síncronas o de distribución, ya que las muescas en las correas trapezoidales dentadas son solo 'cogs' o 'notches' diseñadas para mayor flexibilidad, no para engranar con dientes en la polea.

Las correas trapezoidales clásicas se miden tradicionalmente por su circunferencia interna en pulgadas. Por ejemplo, una correa A26 tiene una circunferencia interna de 26 pulgadas. Aunque es raro, algunos fabricantes menos conocidos pueden marcar las correas con otras medidas, por lo que siempre es aconsejable verificar la medida si la correa proviene de una marca desconocida.

Si le resulta más conveniente medir la circunferencia exterior, puede hacerlo y luego restar una cantidad específica para encontrar la circunferencia interna, ya que la circunferencia exterior siempre será mayor. Las deducciones típicas son:

• Z: 1 pulgada
• A: 2 pulgadas
• B: 3 pulgadas
• C: 4 pulgadas
• D: 5 pulgadas
• E: 6 pulgadas

Estas deducciones aplican tanto para las correas envueltas como para las dentadas. Las correas de sección M tienen un perfil diferente con una diferencia muy pequeña entre la circunferencia interna y externa.

Medición de Correas Trapezoidales de Sección Estrecha

Las correas de sección estrecha incluyen los perfiles SPZ, SPA, SPB y SPC, así como sus equivalentes dentados (XPZ, XPA, XPB, XPC, o a veces SPZX, SPAX, SPBX, SPCX según el fabricante). Estas correas son métricas y se identifican por su longitud de paso. Por ejemplo, una XPZ987 tiene una longitud de paso de 987 mm.

Para calcular la longitud de paso de estas correas, debe medir la longitud interna (circunferencia) y luego agregar una cifra específica, dependiendo del tamaño de la sección:

• SPZ: 13 mm
• SPA: 18 mm
• SPB: 22 mm
• SPC: 30 mm

Para las correas imperiales de sección estrecha (3V, 5V, 8V y sus versiones dentadas 3VX, 5VX, 8VX), el sistema es diferente. Al igual que con las correas clásicas, estas se miden e identifican en pulgadas según su circunferencia interna. Por ejemplo, una 3V400 tiene una circunferencia interna de 40.0 pulgadas.

Guía Práctica para Medir Correas de Transmisión para su Reemplazo

Independientemente del tipo de correa, la primera y más importante medida es su longitud. Dependiendo del estado de la correa (entera, cortada o faltante), existen diferentes técnicas para obtener esta medida crucial:

Caso 1: La correa aún está entera

Si la correa está intacta, márquela claramente con un rotulador o tiza en un punto de inicio. Con una cinta métrica flexible (como las de costura), comience a medir desde la marca, rodeando la correa con la cinta bien ajustada a su superficie. Una vez que regrese al punto de partida, anote la medida. La mayoría de las medidas se dan en milímetros.

Caso 2: La correa está cortada

Si la correa se ha cortado, el proceso es más sencillo. Extienda la correa completamente plana sobre una superficie lisa, asegurándose de que esté bien estirada y sin dobleces. Utilice una cinta métrica para medir su longitud total de un extremo al otro.

Caso 3: Falta la correa

Cuando la correa ya no está en su posesión, deberá medir el recorrido que hace la correa entre las poleas. Utilice una cinta métrica flexible y siga el camino exacto que seguiría la correa, asegurándose de permanecer en el exterior de las poleas para obtener la longitud exterior correcta. Una vez que la cinta regrese al punto de partida, anote la medida en milímetros. Si necesita la medida en pulgadas, divida la longitud en centímetros por 2.54.

Es crucial obtener la longitud exterior correcta, ya que es un dato común y fundamental para todos los tipos de correas de transmisión de potencia. Sin embargo, para una identificación completa, se requieren medidas adicionales según el tipo de correa.

Medición Específica por Tipo de Correa

Cómo se mide una Correa Plana

Además de la longitud, para una correa plana también necesita medir su ancho. Use una regla o un calibrador. Si no tiene la correa original, mida el ancho interior de la ranura de la polea donde se asienta la correa. Esta medida determinará el ancho de la correa de reemplazo.

Cómo se mide una Correa Trapezoidal

Para identificar correctamente una correa trapezoidal (V-belt), necesita dos medidas adicionales a la longitud:

1. Ancho del Trapecio: Mida con una regla la parte más ancha de la sección transversal de la correa.
2. Altura del Trapecio: Mida la distancia entre el lado largo y el lado corto del trapecio, lo que le dará la altura de la sección.

Cómo se mide una Correa Hexagonal

Las correas hexagonales, también conocidas como doble V, requieren, además de la longitud exterior, la medición de la longitud interior, el ancho y la altura. El ancho se mide en el punto más ancho de la correa, y la altura se mide entre los dos lados más largos de la sección hexagonal.

Cómo se mide una Correa Dentada o de Distribución

A diferencia de las correas trapezoidales, las correas dentadas (o síncronas/de distribución) tienen dientes que engranan con los dientes de la polea. Aquí, además de la longitud y el ancho, es vital medir el paso de la correa. El paso corresponde a la distancia entre dos puntas de diente adyacentes. Si la correa está ausente, mida el ancho en el interior del borde de la polea y el paso entre los centros de dos huecos de la polea.

Cómo se mide una Correa Poly-V o Acanalada

Una correa Poly-V (o acanalada) se mide de manera similar a una correa dentada: necesita su longitud, ancho y paso. La diferencia clave es que el paso no se mide en los dientes, sino en las ranuras de la correa. Si no tiene la correa, mida el ancho en el interior del borde de la polea y el paso midiendo la separación entre dos ranuras huecas de la polea.

Cómo se mide una Correa Redonda

La particularidad de una correa redonda es que, además de su longitud, debe medir su diámetro. Esto es más fácil si la correa está cortada, permitiendo colocar una regla directamente sobre la sección transversal. Si la correa falta, mida la distancia hasta la parte superior del borde de la polea donde las dos partes de la polea están más separadas. Si la correa está entera y no le importa dañarla, puede cortarla limpiamente para medir su diámetro con facilidad. Si no desea dañarla, puede intentar colocar la regla debajo de la correa y, observando desde arriba, determinar el ancho de la correa, que será su diámetro.

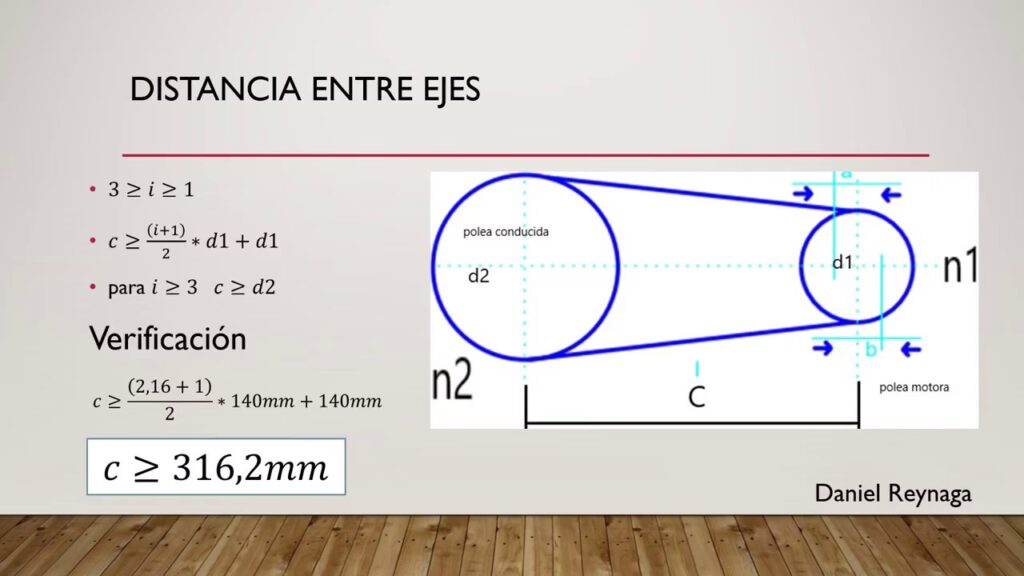

Relación de Poleas y Paso de Correa: Conceptos Clave

¿Cómo se calcula la relación entre dos poleas?

La relación de velocidad entre dos poleas es fundamental para entender cómo se transmite la potencia y se modifica la velocidad en un sistema. Para calcular la relación de velocidad, se utilizan los diámetros de paso de las poleas. La fórmula básica es la siguiente:

Relación de Velocidad = Diámetro de la Polea Conducida / Diámetro de la Polea Motriz

O bien, si se conoce la velocidad de rotación (RPM):

Relación de Velocidad = RPM de la Polea Motriz / RPM de la Polea Conducida

Por ejemplo, si la polea motriz tiene un diámetro de paso de 10 cm y la polea conducida tiene un diámetro de paso de 20 cm, la relación de velocidad es 20/10 = 2. Esto significa que la polea conducida girará a la mitad de la velocidad de la polea motriz. Es vital usar los diámetros de paso para estos cálculos, ya que representan el punto donde la correa transmite la potencia de manera efectiva.

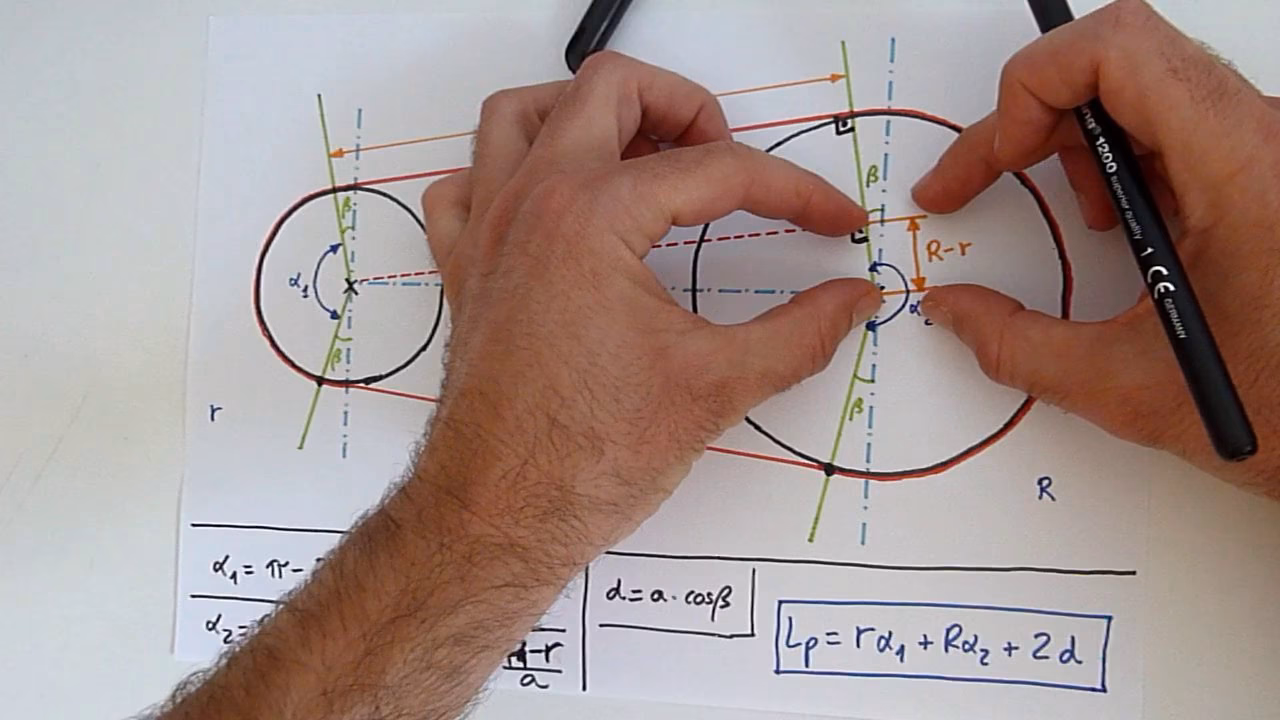

¿Cómo calcular el paso de la correa?

El término "paso de la correa" puede referirse a diferentes conceptos dependiendo del tipo de correa:

• Para Correas Trapezoidales (V-Belts): Como se mencionó anteriormente, el "paso" se refiere a la longitud de paso (datum length). Esta es una medida teórica a lo largo de la línea de paso de la correa, que es donde se considera que la correa se asienta en el diámetro de paso de la polea. Para calcularla, se mide la longitud interna de la correa y se le añade un valor específico (como 13 mm para SPZ, 18 mm para SPA, etc.) para obtener la longitud de paso. Este valor se relaciona con la posición de la línea neutra de la correa.
• Para Correas Dentadas (Síncronas o de Distribución): En este caso, el paso de la correa es la distancia entre los centros de dos dientes consecutivos de la correa. Es una medida crítica para asegurar que los dientes de la correa engranen perfectamente con los espacios en la polea. Se puede medir directamente sobre la correa con una regla o calibrador. Si la correa no está disponible, se mide la distancia entre los centros de dos huecos adyacentes en la polea. Esta precisión es lo que permite la sincronización exacta en aplicaciones como los motores de combustión interna.
• Para Correas Poly-V o Acanaladas: Aquí, el paso se refiere a la distancia entre el centro de una ranura y el centro de la ranura adyacente. Al igual que con las correas dentadas, esta medida es crucial para el correcto acoplamiento con las poleas acanaladas.

Es fundamental diferenciar el tipo de correa al hablar de "paso" para aplicar la metodología de medición correcta. Para las correas trapezoidales, el foco está en la longitud de paso, mientras que para las correas dentadas y Poly-V, el paso es una distancia entre elementos repetitivos (dientes o ranuras).

Consejos Adicionales para una Medición Precisa

Medir una correa sin un dispositivo especializado puede ser un desafío, pero siguiendo algunos consejos prácticos, puede lograr una medición precisa:

• Marque el Punto de Inicio: Siempre use un rotulador o tiza para marcar claramente un punto de inicio en la correa. Esto le ayudará a saber cuándo ha completado una vuelta completa con la cinta métrica.
• Use una Cinta Métrica Flexible: Una cinta métrica de costurera o una cinta métrica flexible de metal es ideal, ya que se adaptará a la curva de la correa. Evite las reglas rígidas para mediciones de circunferencia.
• Mantenga la Tensión Adecuada: Al medir, asegúrese de que la cinta métrica esté ajustada firmemente a la correa sin estirarla excesivamente. Una tensión inconsistente puede llevar a errores significativos.
• Mida al Menos Dos Veces: Siguiendo la regla de oro de los carpinteros: "Mida dos veces y corte una vez", es altamente recomendable medir la correa al menos dos veces para confirmar la lectura. Si las medidas difieren, mida una tercera vez para identificar la lectura correcta.
• Convierta Unidades con Precisión: Si sus medidas iniciales están en milímetros y la especificación de la correa está en pulgadas (o viceversa), realice la conversión con cuidado (1 pulgada = 25.4 mm).
• Considere el Desgaste: Una correa vieja y estirada puede ser un poco más larga que la nueva. Si es posible, intente obtener la medida de una correa nueva idéntica o, si no, tenga en cuenta que la correa de reemplazo podría ser ligeramente más corta que la que acaba de retirar.

Esperamos que esta guía le haya proporcionado las herramientas y el conocimiento necesarios para identificar y medir la longitud de la correa que necesita. Una medición correcta no solo le ahorrará tiempo y dinero, sino que también asegurará el funcionamiento eficiente y duradero de su maquinaria.

Preguntas Frecuentes (FAQ)

¿Por qué mi correa se marca en pulgadas y milímetros?

Algunas correas pueden mostrar ambas unidades debido a la globalización de la fabricación y los estándares. Es común en correas de sección estrecha que son métricas pero se pueden vender en mercados que aún usan el sistema imperial. Siempre verifique la longitud de paso para métricas y la longitud interna para imperiales.

¿Qué significa "cogged" en una correa?

"Cogged" se refiere a correas con muescas o "dientes" moldeados en su parte inferior. Estas muescas no son para engranar con la polea, sino para aumentar la flexibilidad de la correa, permitiendo su uso en poleas más pequeñas y reduciendo el calor generado por la flexión, lo que mejora la eficiencia y la vida útil.

¿Puedo usar una correa ligeramente más corta o más larga?

No se recomienda. Una correa ligeramente más corta estará bajo demasiada tensión, causando un desgaste prematuro de la correa y los rodamientos de la polea. Una correa ligeramente más larga podría patinar, perder eficiencia o incluso salirse de las poleas. Es crucial reemplazarla con la longitud exacta.

¿Cómo sé si mi correa es trapezoidal o síncrona?

Las correas trapezoidales (V-belts) tienen una sección transversal en forma de 'V' y funcionan por fricción en ranuras en forma de 'V' en las poleas, que no tienen dientes. Las correas síncronas (o de distribución) tienen dientes espaciados con precisión que engranan con los dientes correspondientes en las poleas, transmitiendo potencia de forma positiva sin deslizamiento.

¿Qué es el "diámetro de paso" y por qué es importante?

El diámetro de paso es un concepto teórico que representa el diámetro efectivo de una polea en el punto donde la correa se asienta y transmite la potencia de manera óptima. Es fundamental para cálculos de velocidad, potencia y distancia entre centros, ya que es la base para la longitud de paso y la longitud efectiva de la correa, que son las medidas más precisas para la especificación.
