Diferencia de Potencial: Cálculo y Aplicaciones

La electricidad, una fuerza invisible pero omnipresente, es el motor de nuestro mundo moderno. Desde la simple bombilla que ilumina nuestras noches hasta los complejos sistemas informáticos que rigen nuestra sociedad, todo depende de cómo la electricidad se mueve y se controla. En el corazón de esta danza de electrones se encuentra un concepto fundamental: la diferencia de potencial eléctrico, también conocida como tensión o voltaje. Entender este principio no solo es crucial para los ingenieros y científicos, sino para cualquiera que desee comprender cómo funciona la energía que alimenta su vida diaria.

Este artículo desglosará qué es la diferencia de potencial, cómo se calcula, y por qué es tan vital en innumerables aplicaciones, desde las baterías que alimentan nuestros dispositivos portátiles hasta los intrincados circuitos de los capacitores, componentes esenciales en la electrónica moderna. Prepárese para sumergirse en el fascinante mundo de la electricidad y desentrañar uno de sus conceptos más poderosos.

¿Qué es la Diferencia de Potencial Eléctrico (DDP)?

La diferencia de potencial eléctrico (DDP) entre dos puntos se define como la cantidad de trabajo necesario para mover una carga eléctrica unitaria de un punto a otro dentro de un campo eléctrico. Imagínela como la "presión" eléctrica que impulsa las cargas. Si no hay diferencia de potencial, las cargas no tienen un motivo para moverse, de manera similar a como el agua no fluirá por una tubería si no hay una diferencia de altura o presión.

La DDP se mide en voltios (V), en honor a Alessandro Volta, el inventor de la pila voltaica. La fórmula fundamental que relaciona la diferencia de potencial con el trabajo y la carga es:

V = W / Q

Donde:

• V es la diferencia de potencial en voltios (V).
• W es el trabajo realizado o la energía transferida en julios (J).
• Q es la carga eléctrica movida en coulombs (C).

Esta relación nos dice que si se realiza un julio de trabajo para mover un coulomb de carga entre dos puntos, la diferencia de potencial entre esos puntos es de un voltio. Una mayor diferencia de potencial implica que se realizará más trabajo por cada unidad de carga que se mueva, lo que se traduce en una "fuerza" más grande empujando esas cargas.

Para una analogía más clara, piense en una cascada. El agua fluye de un punto más alto a uno más bajo debido a la diferencia de potencial gravitatorio. Cuanto mayor es la altura de la cascada, más energía puede liberar el agua al caer. De manera similar, las cargas eléctricas se "caen" de un punto de mayor potencial eléctrico a uno de menor potencial, liberando energía y realizando trabajo en el proceso.

La Relación Fundamental: Trabajo, Carga y Potencial

La fórmula V = W / Q puede ser reorganizada para calcular el trabajo realizado cuando se mueve una carga a través de una diferencia de potencial conocida. Así, obtenemos:

W = Q * V

Esta relación es increíblemente útil en la ingeniería eléctrica y la física. Nos permite calcular la energía que se consume o se produce en un circuito. Por ejemplo, si una batería de 12 voltios mueve una carga de 5 coulombs a través de un circuito, el trabajo realizado por la batería (o la energía entregada al circuito) sería W = 5 C * 12 V = 60 J.

Comprender esta interconexión entre trabajo, carga y diferencia de potencial es vital para:

• Diseño de Circuitos: Para dimensionar correctamente los componentes (resistencias, capacitores, etc.) y asegurar que puedan manejar la energía y el voltaje esperados.
• Eficiencia Energética: Evaluar cuánta energía se necesita para operar un dispositivo o sistema, lo cual es fundamental para el diseño de dispositivos de bajo consumo.
• Seguridad Eléctrica: Entender los límites de voltaje y energía que los materiales y dispositivos pueden soportar antes de que ocurra una falla o un riesgo.

Aplicaciones Prácticas de la Diferencia de Potencial

La diferencia de potencial no es solo un concepto teórico; es la base de casi todas las aplicaciones eléctricas y electrónicas que nos rodean:

• Baterías: Una batería es esencialmente un dispositivo que crea y mantiene una diferencia de potencial entre sus terminales. Esta DDP es la "fuerza motriz" que empuja los electrones a través de un circuito externo, alimentando nuestros teléfonos, linternas y automóviles. Las baterías vienen en diferentes voltajes (1.5V para una pila AA, 9V para una batería cuadrada, 12V para una batería de coche), y cada voltaje representa una diferencia de potencial específica que pueden suministrar.
• Circuitos Eléctricos: Para que la corriente fluya en cualquier circuito, debe existir una diferencia de potencial. Los generadores en las centrales eléctricas crean enormes diferencias de potencial para enviar electricidad a través de las redes de transmisión hasta nuestros hogares. Dentro de nuestros electrodomésticos, diferentes componentes operan con diferencias de potencial específicas.
• Seguridad en el Hogar: Los disyuntores y fusibles, elementos cruciales de seguridad en las instalaciones eléctricas residenciales, están diseñados para proteger contra diferencias de potencial excesivas o corrientes que podrían surgir de cortocircuitos. Comprender la DDP ayuda a diseñar sistemas que prevengan sobrecargas y electrocuciones, garantizando un entorno seguro.
• Electrónica Moderna: Cada microchip, transistor y LED en nuestros dispositivos electrónicos funciona gracias a la manipulación precisa de pequeñas diferencias de potencial. La capacidad de controlar estas diferencias a escala nanométrica es lo que ha permitido el avance de la tecnología informática y de las comunicaciones.

Resolución de Problemas de Diferencia de Potencial: Ejemplos

La habilidad para aplicar las fórmulas de la diferencia de potencial es fundamental para la resolución de problemas en física y ingeniería. Aquí hay algunos ejemplos:

Problema 1: Se necesita un trabajo de 25 julios para mover una carga de 5 coulombs de un punto A a un punto B. ¿Cuál es la diferencia de potencial entre A y B?

Solución:

Utilizamos la fórmula V = W / Q.

• W = 25 J
• Q = 5 C
• V = 25 J / 5 C = 5 V

La diferencia de potencial entre los puntos A y B es de 5 voltios.

Problema 2: Una batería de 9 voltios impulsa una carga de 3 coulombs a través de un pequeño motor. ¿Cuánto trabajo realiza la batería?

Solución:

Utilizamos la fórmula W = Q * V.

• Q = 3 C
• V = 9 V
• W = 3 C * 9 V = 27 J

La batería realiza 27 julios de trabajo sobre el motor.

Estos ejemplos ilustran cómo las fórmulas se aplican directamente para encontrar valores desconocidos, reforzando la comprensión de los conceptos.

La Diferencia de Potencial en Capacitores: Un Caso Especial

Un componente electrónico crucial que depende directamente de la diferencia de potencial es el capacitor (o condensador). Un capacitor es un dispositivo diseñado para almacenar carga eléctrica y, por lo tanto, energía potencial electrostática. Son omnipresentes en la electrónica moderna, desde memorias de computadora hasta filtros de energía y circuitos temporizadores.

La relación fundamental entre la carga (Q) almacenada en un capacitor, la diferencia de potencial (V) a través de él y su capacitancia (C) es:

Q = C * V

De esta fórmula, la capacitancia se define como:

C = Q / V

La capacitancia se mide en faradios (F), en honor a Michael Faraday. Un faradio es una unidad muy grande, por lo que los capacitores típicos se miden en microfaradios (µF = 10⁻⁶ F), nanofaradios (nF = 10⁻⁹ F) o picofaradios (pF = 10⁻¹² F).

Capacitor de Placas Paralelas

El tipo más común de capacitor es el de placas paralelas, que consiste en dos placas conductoras separadas por un material aislante llamado dieléctrico. La capacitancia de un capacitor de placas paralelas sin dieléctrico (es decir, con vacío o aire entre las placas) se calcula con la fórmula:

C = ε₀ * A / d

Donde:

• C es la capacitancia.
• ε₀ (epsilon sub cero) es la permitividad del vacío, una constante física (aproximadamente 8.854 x 10⁻¹² F/m).
• A es el área de una de las placas.
• d es la distancia de separación entre las placas.

Esta fórmula muestra que la capacitancia aumenta con el área de las placas y disminuye con la distancia entre ellas. Esto tiene sentido: placas más grandes pueden almacenar más carga, y placas más cercanas tienen un campo eléctrico más fuerte para una misma diferencia de potencial, lo que facilita el almacenamiento de más carga.

El Rol del Dieléctrico

La mayoría de los capacitores no tienen vacío entre sus placas, sino un material dieléctrico (como papel, mica, cerámica, o polímeros plásticos). La inserción de un material dieléctrico entre las placas de un capacitor aumenta su capacitancia. Esto se debe a que las moléculas del dieléctrico se polarizan en presencia del campo eléctrico del capacitor, creando un campo eléctrico interno opuesto que reduce el campo eléctrico neto entre las placas. Para mantener la misma diferencia de potencial, se puede almacenar más carga.

La capacitancia con un dieléctrico se calcula como:

C = κ * ε₀ * A / d = ε * A / d

Donde:

• κ (kappa) es la constante dieléctrica del material, un valor adimensional siempre mayor que 1.
• ε (epsilon) es la permitividad del material dieléctrico (ε = κ * ε₀).

Aquí hay una tabla con constantes dieléctricas típicas para varios materiales:

Un mayor valor de κ significa que el material puede reducir más eficazmente el campo eléctrico interno, permitiendo que el capacitor almacene más carga para una diferencia de potencial dada.

Cálculo de la Energía Almacenada en un Capacitor

Dado que un capacitor almacena carga, también almacena energía potencial eléctrica. La energía (U) almacenada en un capacitor se puede calcular de tres maneras equivalentes, utilizando las relaciones entre Q, V y C:

U = ½ C V²

O, sustituyendo Q = CV o V = Q/C:

U = ½ Q² / C

U = ½ Q V

La energía se mide en julios (J). Esta energía es la cantidad de trabajo que el capacitor puede realizar cuando se descarga. Por ejemplo, los flashes de las cámaras fotográficas utilizan capacitores para almacenar energía y liberarla rápidamente para producir un destello de luz intenso.

Ejemplo: Un capacitor de 50 femtofaradios (50 x 10⁻¹⁵ F) se utiliza en una celda de memoria de computadora. Si el área de cada placa es de 20 x 10⁻¹² m², ¿cuál es la separación entre las placas?

Solución:

Asumiendo que no hay dieléctrico (o que es aire/vacío, κ≈1), utilizamos la fórmula C = ε₀ * A / d y despejamos d:

d = ε₀ * A / C

• ε₀ = 8.854 x 10⁻¹² F/m
• A = 20 x 10⁻¹² m²
• C = 50 x 10⁻¹⁵ F

d = (8.854 x 10⁻¹² F/m * 20 x 10⁻¹² m²) / (50 x 10⁻¹⁵ F)

d = (177.08 x 10⁻²⁴) / (50 x 10⁻¹⁵) m

d = 3.54 x 10⁻⁹ m

La separación de las placas es de aproximadamente 3.54 nanómetros, lo que es extremadamente pequeño y demuestra la miniaturización en la electrónica.

Capacitores en Serie y Paralelo: Impacto en la Diferencia de Potencial

En los circuitos, a menudo encontramos múltiples capacitores conectados entre sí. La forma en que se conectan afecta la capacitancia total equivalente del circuito y cómo se distribuye la diferencia de potencial.

Capacitores en Paralelo

Cuando los capacitores se conectan en paralelo, sus terminales están conectados a los mismos dos puntos del circuito. Esto significa que la diferencia de potencial (voltaje) a través de cada capacitor es la misma e igual a la diferencia de potencial total aplicada.

Para capacitores en paralelo, la capacitancia total equivalente (Ceq) es simplemente la suma de las capacitancias individuales:

Ceq = C₁ + C₂ + C₃ + ...

En esta configuración, la carga total almacenada es la suma de las cargas en cada capacitor (Qtotal = Q₁ + Q₂ + ...), y como V es constante, la suma de las capacitancias también se suma.

Capacitores en Serie

Cuando los capacitores se conectan en serie, se conectan uno tras otro, formando una única trayectoria para la carga. En esta configuración, la carga almacenada en cada capacitor es la misma, pero la diferencia de potencial total se divide entre ellos.

Para capacitores en serie, el recíproco de la capacitancia total equivalente (Ceq) es la suma de los recíprocos de las capacitancias individuales:

1 / Ceq = 1 / C₁ + 1 / C₂ + 1 / C₃ + ...

En este caso, la diferencia de potencial total es la suma de las diferencias de potencial individuales (Vtotal = V₁ + V₂ + ...). Como la carga (Q) es la misma para todos, el voltaje se distribuye inversamente proporcional a la capacitancia (un capacitor más pequeño tendrá una mayor caída de voltaje si la carga es la misma).

Aquí hay una tabla comparativa para recordar:

Ejemplo: ¿Qué capacitancias totales se pueden obtener conectando un capacitor de 5 µF y uno de 8 µF?

Solución:

A) En paralelo:

Ceq = C₁ + C₂ = 5 µF + 8 µF = 13 µF

B) En serie:

1 / Ceq = 1 / C₁ + 1 / C₂ = 1 / (5 µF) + 1 / (8 µF)

1 / Ceq = (8 + 5) / 40 µF = 13 / 40 µF

Ceq = 40 / 13 µF ≈ 3.08 µF

Por lo tanto, se pueden obtener capacitancias de 13 µF (en paralelo) o aproximadamente 3.08 µF (en serie).

Diferencia de Potencial de Ruptura y Rigidez Dieléctrica

Es importante saber que todo material aislante tiene un límite en cuanto a la intensidad del campo eléctrico que puede soportar antes de que pierda sus propiedades aislantes y comience a conducir electricidad. Este fenómeno se conoce como "ruptura dieléctrica". Para un capacitor, esto significa que hay un voltaje máximo permisible, conocido como el voltaje de ruptura (Vb), que puede aplicarse a través de sus placas antes de que el dieléctrico se "rompa" y el capacitor se dañe, a menudo de forma permanente.

La rigidez dieléctrica (Eb) es la intensidad máxima del campo eléctrico que un material puede soportar sin romperse. Para un capacitor de placas paralelas, el voltaje de ruptura se relaciona con la rigidez dieléctrica y la distancia entre las placas mediante:

Vb = Eb * d

Aquí hay una tabla con valores típicos de rigidez dieléctrica:

Los fabricantes de capacitores siempre especifican tanto la capacitancia como el voltaje máximo de operación para asegurar que el componente se utilice dentro de sus límites de seguridad.

Preguntas Frecuentes sobre la Diferencia de Potencial

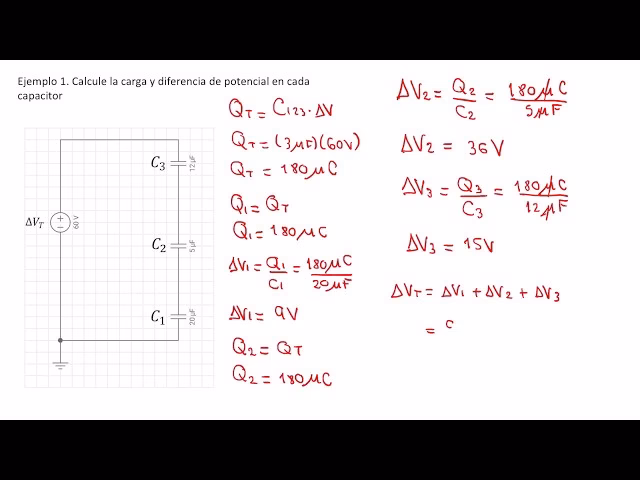

¿Cómo se encuentra la diferencia de potencial en cada capacitor en un circuito complejo?

Para encontrar la diferencia de potencial (voltaje) en cada capacitor, primero debe determinar la carga (Q) o la capacitancia equivalente (Ceq) del subcircuito donde se encuentra el capacitor.

• En capacitores en paralelo: La diferencia de potencial es la misma para todos los capacitores en paralelo y es igual al voltaje aplicado a esa rama del circuito. Si conoce el voltaje total Vtotal en los puntos de conexión, entonces V₁ = V₂ = ... = Vtotal.
• En capacitores en serie: La carga (Q) es la misma para todos los capacitores en serie. Una vez que haya calculado la carga total Q que pasa a través de la combinación en serie (usando Q = Ceq * Vtotal), puede encontrar la diferencia de potencial en cada capacitor individual usando la fórmula V = Q / C. Por ejemplo, para el capacitor C₁, V₁ = Q / C₁; para C₂, V₂ = Q / C₂, y así sucesivamente. Recuerde que la suma de estos voltajes individuales debe ser igual al voltaje total aplicado a la combinación en serie.

¿Cuál es la fórmula para la capacitancia de diferencia de potencial?

La relación fundamental entre la capacitancia (C), la carga (Q) y la diferencia de potencial (V) es Q = C * V. De esta, la capacitancia se puede expresar como C = Q / V. Para un capacitor de placas paralelas, la fórmula de la capacitancia es C = κ * ε₀ * A / d, donde κ es la constante dieléctrica del material entre las placas, ε₀ es la permitividad del vacío, A es el área de las placas y d es la distancia entre ellas.

¿Cómo se calcula la potencia de un capacitor?

Un capacitor ideal no disipa potencia en forma de calor porque la energía almacenada durante la carga se devuelve completamente durante la descarga. Sin embargo, en los capacitores reales, existen pérdidas debido a la resistencia interna del material y los conductores. Estas pérdidas se representan típicamente por una "resistencia en serie equivalente" (ESR, por sus siglas en inglés).

La potencia disipada (P) en un capacitor real debido a su ESR se calcula mediante la fórmula:

P = i² * ESR

Donde:

• P es la potencia disipada en vatios (W).
• i es la corriente eficaz (RMS) que circula por el capacitor en amperios (A).
• ESR es la resistencia en serie equivalente del capacitor en ohmios (Ω).

Esta potencia disipada se manifiesta como calor y es un factor importante en el diseño de circuitos de alta frecuencia o alta potencia, ya que puede afectar la eficiencia y la vida útil del capacitor.

Conclusión

La diferencia de potencial eléctrico es, sin lugar a dudas, uno de los pilares de la comprensión de la electricidad y la electrónica. Hemos explorado su definición como el trabajo necesario para mover una carga, su medición en voltios, y las fórmulas fundamentales que la relacionan con el trabajo y la carga (V = W / Q y W = Q * V). Esta comprensión es vital para analizar cómo la energía se transfiere y se utiliza en todos los sistemas eléctricos.

Desde la simple batería que alimenta un juguete hasta las complejas redes de distribución de energía que iluminan ciudades enteras, la DDP es la fuerza impulsora. Además, hemos profundizado en cómo este concepto se aplica de manera crítica en los capacitores, dispositivos esenciales para el almacenamiento de energía, donde la relación entre carga, capacitancia y voltaje es fundamental. Comprendimos cómo el área de las placas, la distancia y, crucialmente, el material dieléctrico influyen en la capacidad de un capacitor para almacenar carga.

La habilidad para calcular la DDP, la energía almacenada en un capacitor, y cómo se comportan los capacitores en configuraciones de serie y paralelo, son herramientas indispensables para cualquier estudiante o profesional en el campo de la electricidad. Al dominar estos conceptos, no solo se equipa con el conocimiento para resolver problemas teóricos, sino que también adquiere una visión profunda de cómo funciona el mundo eléctrico que nos rodea, permitiéndole innovar y contribuir al futuro de la tecnología.

Esperamos que este artículo haya iluminado el concepto de diferencia de potencial y sus vastas aplicaciones, animándole a seguir explorando los fascinantes misterios de la electricidad.
