Dominando la Corriente Total: La Ley de Ohm

La electricidad, esa fuerza invisible que impulsa nuestro mundo moderno, se rige por principios fundamentales que, una vez comprendidos, nos permiten manipularla y controlarla. En el corazón de la electrónica y la ingeniería eléctrica yace una de las relaciones más cruciales: la Ley de Ohm. Esta teoría básica no solo explica cómo se comporta la electricidad, sino que también nos proporciona las herramientas para predecir y diseñar circuitos con precisión. Este tutorial exhaustivo te guiará a través de los conceptos esenciales, las fórmulas clave y las aplicaciones prácticas de la Ley de Ohm, con un enfoque particular en cómo calcular la corriente total en diversos escenarios.

Para desentrañar los misterios de la corriente eléctrica, primero debemos familiarizarnos con los tres pilares sobre los que se sustenta la Ley de Ohm: la corriente eléctrica, el voltaje y la resistencia eléctrica. Comprender cada uno de estos elementos es fundamental para aplicar correctamente las fórmulas y resolver problemas en cualquier circuito.

Conceptos Fundamentales de la Electricidad

Antes de sumergirnos en las ecuaciones, es vital tener una comprensión clara de los términos que utilizaremos:

Intensidad o Corriente (I)

La intensidad de corriente, comúnmente conocida simplemente como corriente, es la circulación o el flujo de electrones que se mueven de un punto a otro a través de un material conductor. Imagina un río de agua; la corriente sería la cantidad de agua que pasa por un punto en un tiempo determinado. En el contexto eléctrico, es la cantidad de carga eléctrica que fluye por unidad de tiempo. Su unidad de medición es el Amperio (A), en honor al físico francés André-Marie Ampère.

Voltaje (V)

El voltaje, también conocido como diferencia de potencial o fuerza electromotriz (FEM), es la fuerza o presión que impulsa a los electrones a moverse a través de un material conductor. Es la energía potencial por unidad de carga. Si continuamos con la analogía del río, el voltaje sería la pendiente del río que permite que el agua fluya. Cuanto mayor sea la pendiente (voltaje), mayor será la fuerza que empuja el agua (electrones). Su unidad de medición es el Voltio (V), nombrado en honor al físico italiano Alessandro Volta.

Resistencia (R)

La resistencia es la oposición que un material presenta al flujo de electrones (corriente) a través de él. Todos los materiales, en mayor o menor medida, ofrecen cierta resistencia. Algunos materiales, como los metales, tienen baja resistencia y son buenos conductores, mientras que otros, como la goma o el plástico, tienen alta resistencia y son aislantes. La resistencia se puede comparar con la fricción en el río, que se opone al flujo del agua. Su unidad de medición son los Ohmios (Ω), en honor al físico alemán Georg Simon Ohm, y se representa con la letra griega omega.

La Ley de Ohm: El Corazón de la Electrónica

La Ley de Ohm fue formulada por el físico alemán Georg Simon Ohm, quien descubrió la relación fundamental entre la corriente eléctrica, el voltaje y la resistencia en un circuito. Esta ley establece que la intensidad de corriente (I) que circula por un conductor es directamente proporcional a la diferencia de potencial (voltaje V) aplicada a sus extremos e inversamente proporcional a su resistencia (R). En términos más sencillos, si aumentas el voltaje, la corriente aumenta; si aumentas la resistencia, la corriente disminuye.

Fórmulas Clave de la Ley de Ohm

La Ley de Ohm se expresa a través de una relación matemática sencilla pero poderosa, que se puede reorganizar para calcular cualquiera de los tres valores si se conocen los otros dos:

• Para calcular el Voltaje (V): V = I * R (Voltaje es igual a Corriente por Resistencia)
• Para calcular la Corriente (I): I = V / R (Corriente es igual a Voltaje dividido por Resistencia)
• Para calcular la Resistencia (R): R = V / I (Resistencia es igual a Voltaje dividido por Corriente)

La importancia de esta ley radica en que permite predecir el comportamiento de un circuito antes de su implementación física. Al conocer dos de los tres elementos, podemos determinar el tercero, lo que es invaluable para el diseño, la resolución de problemas y la seguridad en cualquier sistema eléctrico.

Circuitos Eléctricos: Conexiones en Serie y en Paralelo

Los componentes electrónicos, como los resistores, pueden conectarse de diferentes maneras para formar un circuito. Las dos configuraciones fundamentales son las conexiones en serie y las conexiones en paralelo. La forma en que los componentes están conectados afecta directamente cómo se distribuyen el voltaje, la corriente y la resistencia total en el circuito.

Conexión en Serie

Una conexión en serie se produce cuando los componentes se conectan uno después del otro, formando un único camino para el flujo de la corriente. Si imaginas un tren, los vagones estarían conectados en serie. La principal característica de un circuito en serie es que la corriente es la misma en todos los puntos del circuito. Sin embargo, el voltaje se divide entre los componentes, y la resistencia total es la suma de las resistencias individuales.

• Corriente Total (I_Total): Es la misma en cada componente: ITotal = I1 = I2 = I3 ...
• Voltaje Total (V_Total): Es la suma de los voltajes individuales: VTotal = V1 + V2 + V3 ...
• Resistencia Equivalente (R_eq): Es la suma simple de las resistencias: Req = R1 + R2 + R3 ...

Conexión en Paralelo

Una conexión en paralelo ocurre cuando los componentes se conectan de tal manera que sus extremos están unidos a los mismos dos puntos del circuito, creando múltiples caminos para que la corriente fluya. Piensa en las ramas de un árbol que salen de un tronco principal. La característica distintiva de un circuito en paralelo es que el voltaje es el mismo a través de todos los componentes. Sin embargo, la corriente se divide entre los diferentes caminos, y la resistencia total es menor que la resistencia de cualquier componente individual.

• Voltaje Total (V_Total): Es el mismo a través de cada componente: VTotal = V1 = V2 = V3 ...
• Corriente Total (I_Total): Es la suma de las corrientes individuales en cada rama: ITotal = I1 + I2 + I3 ...
• Resistencia Equivalente (R_eq): Se calcula usando la suma de los inversos de las resistencias individuales, y luego tomando el inverso del resultado: 1/Req = 1/R1 + 1/R2 + 1/R3 ...
• Para dos resistencias en paralelo, una fórmula simplificada es: Req = (R1 * R2) / (R1 + R2)

Circuitos Mixtos

Los circuitos mixtos son una combinación de conexiones en serie y en paralelo. Para analizar estos circuitos, se simplifican gradualmente las secciones en serie y en paralelo hasta que el circuito se reduce a una configuración más simple (solo serie o solo paralelo), y luego se aplica la Ley de Ohm.

Resistencia Equivalente: Simplificando Circuitos

El concepto de resistencia equivalente (R_eq) es crucial para simplificar circuitos complejos. La resistencia equivalente es un solo valor de resistencia que podría reemplazar a un grupo de resistores (ya sea en serie, paralelo o mixto) sin cambiar la corriente total o el voltaje total del circuito. Esto nos permite reducir un circuito complicado a una versión más sencilla, facilitando el cálculo de la corriente total y otros parámetros.

Por ejemplo, si tenemos tres resistores en serie con valores de 1 kΩ (1000 Ohms), 330 Ω y 220 Ω, su resistencia equivalente sería simplemente la suma: 1000 Ω + 330 Ω + 220 Ω = 1550 Ω. Este único resistor de 1550 Ω se comportaría exactamente igual que los tres resistores individuales en serie con respecto al voltaje y la corriente total del circuito.

En el caso de resistores en paralelo, como se mencionó, la resistencia equivalente es siempre menor que la resistencia individual más pequeña. Esto se debe a que al añadir más caminos paralelos, se reduce la oposición general al flujo de corriente.

Comportamiento de la Corriente con Voltaje y Resistencia

La Ley de Ohm describe una relación lineal entre corriente y voltaje, y una relación inversamente proporcional entre corriente y resistencia. Si visualizamos esto en gráficos:

• Corriente vs. Voltaje (con Resistencia Constante): Si mantienes la resistencia constante y aumentas el voltaje, la corriente también aumentará de manera proporcional. Esto se representa como una línea recta ascendente en un gráfico donde el eje vertical es la corriente y el horizontal es el voltaje.
• Corriente vs. Resistencia (con Voltaje Constante): Si mantienes el voltaje constante y aumentas la resistencia, la corriente disminuirá. Esta relación se muestra como una curva descendente en un gráfico donde el eje vertical es la corriente y el horizontal es la resistencia. Cuando la resistencia tiende a cero, la corriente teóricamente tiende a infinito. Por el contrario, a medida que la resistencia aumenta, la corriente se acerca mucho a cero.

Es importante destacar que, en la práctica, no existe ningún dispositivo que pueda soportar una corriente infinita. Todos los conductores tienen un límite de amperaje que pueden soportar. Cuando un conductor experimenta flujos de corriente excesivamente altos que superan su capacidad, puede calentarse, fundirse, generar chispas o incluso quemarse. Este fenómeno se conoce como cortocircuito, y ocurre cuando hay un camino de muy baja resistencia para que la corriente fluya, lo que resulta en un flujo de corriente extremadamente alto.

Los Resistores: Controlando el Flujo

Los resistores son componentes pasivos fundamentales diseñados específicamente para introducir resistencia en un circuito. Vienen en una amplia gama de valores, los cuales a menudo se indican mediante un código de colores impreso en su cuerpo. Este código de colores permite a los técnicos y entusiastas identificar rápidamente el valor óhmico de un resistor.

La resistencia se utiliza intencionalmente en los circuitos para controlar la cantidad de corriente que fluye o para causar una caída de voltaje específica en un punto determinado. La forma en que se conectan las resistencias (serie, paralelo o mixta) es clave para lograr el valor de resistencia total deseado y, por ende, el comportamiento deseado del circuito.

Ejemplo Práctico: Cálculo de la Corriente Total en un Circuito Mixto

Para consolidar lo aprendido, resolvamos un ejemplo paso a paso de cómo calcular la corriente total y las corrientes individuales en un circuito mixto utilizando la Ley de Ohm y los principios de resistencia equivalente.

Problema: Encuentre las corrientes faltantes (corriente total, i1, i2) del siguiente circuito, asumiendo un voltaje de fuente de 3.3V y resistencias R1=100Ω, R2=180Ω, R3=200Ω, R4=100Ω.

Paso #1: Encontrar la Resistencia Total del Circuito (R_Total).

Para encontrar la resistencia total, necesitamos simplificar el circuito paso a paso:

1. Simplificar R2 y R4 (en serie): R2 y R4 están conectados en serie. Su resistencia equivalente es la suma de sus valores.

R_eq1 = R2 + R4 = 180 Ω + 100 Ω = 280 Ω

2. Simplificar R_eq1 y R3 (en paralelo): La resistencia equivalente R_eq1 (280 Ω) está en paralelo con R3 (200 Ω).

R_eq2 = 1 / ((1/R_eq1) + (1/R3)) = 1 / ((1/280) + (1/200))

R_eq2 = 1 / (0.0035714 + 0.005) = 1 / 0.0085714 ≈ 116.66 Ω

3. Simplificar R_eq2 y R1 (en serie): Finalmente, la resistencia equivalente R_eq2 (116.66 Ω) está en serie con R1 (100 Ω).

R_Total = R1 + R_eq2 = 100 Ω + 116.66 Ω = 216.66 Ω

La resistencia total equivalente del circuito es 216.66 Ω.

Paso #2: Encontrar la Corriente Total (i_Total).

Ahora que tenemos el voltaje de la fuente (V = 3.3V) y la resistencia total del circuito (R_Total = 216.66 Ω), podemos usar la Ley de Ohm (I = V/R) para encontrar la corriente total.

i_Total = V / R_Total = 3.3 V / 216.66 Ω

i_Total ≈ 0.015231 Amperios (A)

Paso #3: Resolver para encontrar i2 (corriente a través de R3).

Para encontrar la corriente i2, que fluye a través de R3, primero necesitamos el voltaje a través de la combinación en paralelo (R3 || (R2+R4)), que es el voltaje a través de R_eq2. Sabemos que el voltaje total de la fuente (3.3V) se divide entre R1 y la combinación en paralelo (R_eq2).

V_fuente = V_R1 + V_Req2

Donde V_R1 = i_Total * R1 = 0.015231 A * 100 Ω = 1.5231 V

Entonces, V_Req2 = V_fuente - V_R1 = 3.3 V - 1.5231 V = 1.7769 V

Dado que R3 está en paralelo con (R2+R4), el voltaje a través de R3 es el mismo que V_Req2.

Ahora podemos encontrar i2 usando la Ley de Ohm para R3:

i2 = V_R3 / R3 = 1.7769 V / 200 Ω

i2 ≈ 0.008884 Amperios (A)

Paso #4: Encontrar la Corriente i1 (corriente a través de la rama R2-R4).

Sabemos que la corriente total (i_Total) se divide entre las dos ramas paralelas: i1 (a través de R2+R4) e i2 (a través de R3). Por lo tanto, podemos encontrar i1 restando i2 de la corriente total.

i_Total = i1 + i2

i1 = i_Total - i2

i1 = 0.015231 A - 0.008884 A

i1 ≈ 0.006347 Amperios (A)

De esta manera, hemos calculado la corriente total del circuito, así como las corrientes que fluyen a través de las diferentes ramas, demostrando la aplicación de la Ley de Ohm en un circuito mixto. Este proceso requiere una comprensión clara de cómo simplificar resistencias en serie y en paralelo y cómo aplicar la Ley de Ohm en cada etapa.

Aplicaciones de la Ley de Ohm

La Ley de Ohm es mucho más que una simple fórmula de libro de texto; es una herramienta indispensable con innumerables aplicaciones prácticas en el mundo real. Su comprensión es fundamental para cualquier persona que trabaje con electricidad o electrónica:

• Diseño de Circuitos: Es la base para diseñar cualquier circuito, permitiendo a los ingenieros y aficionados calcular los valores de resistencia necesarios para limitar la corriente a un nivel seguro para componentes como LEDs, microcontroladores o transistores.
• Limitación de Corriente: Se utiliza para calcular la resistencia adecuada que limite la corriente a un LED para evitar que se queme, o para establecer puntos de operación específicos para transistores (corte o saturación).
• Cálculo de Potencia: Junto con la Ley de Joule (P=V*I), permite calcular la potencia disipada por un componente, lo cual es crucial para seleccionar el tamaño adecuado de los resistores (en vatios) y evitar el sobrecalentamiento.

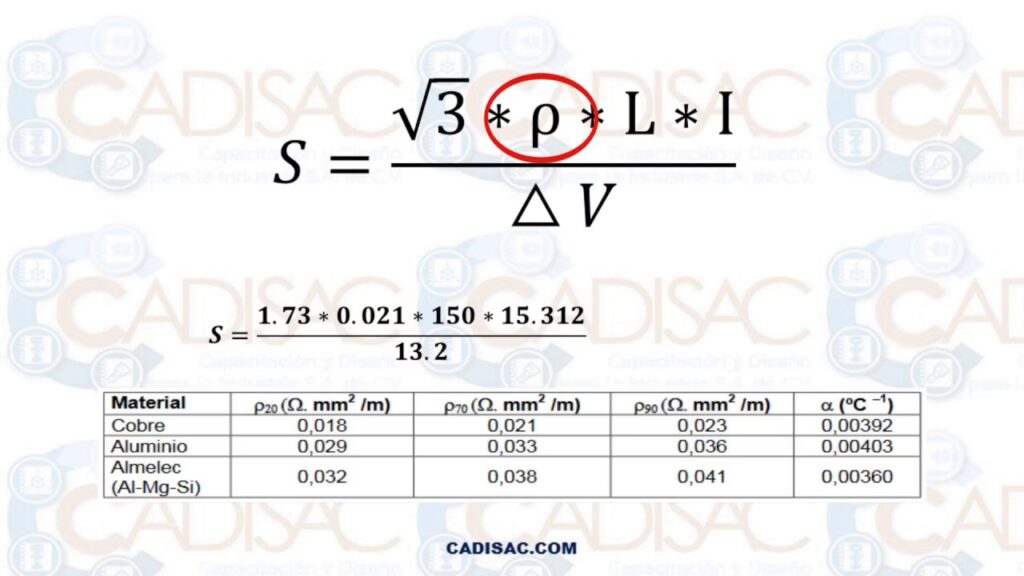

• Selección de Calibre de Cables: Al conocer la corriente que fluirá a través de un circuito, se puede determinar el calibre más adecuado del cable para transportar esa corriente de manera segura y eficiente, evitando caídas de voltaje excesivas o riesgos de incendio.
• Análisis y Solución de Problemas (Troubleshooting): Es una herramienta esencial para diagnosticar fallas en circuitos. Midiendo el voltaje y la corriente, se puede determinar si un componente tiene la resistencia esperada o si hay un cortocircuito o un circuito abierto.
• Modelado de Circuitos: En el análisis de sistemas más complejos, como el modelado de circuitos en el dominio de Laplace para sistemas de control, la Ley de Ohm es la piedra angular para establecer las ecuaciones fundamentales.
• Seguridad Eléctrica: Ayuda a comprender cómo la corriente puede volverse peligrosa. Al conocer la resistencia del cuerpo humano, se puede estimar la corriente que pasaría a través de él bajo cierto voltaje, lo que subraya la importancia de las medidas de seguridad.

En resumen, la relación entre voltaje, corriente y resistencia es una de las leyes más aplicadas y fundamentales en el campo de la electrónica y la electricidad. Conocerla y saber aplicarla es el primer paso para dominar cualquier proyecto o desafío relacionado con la energía eléctrica.

Preguntas Frecuentes (FAQ)

¿Cuál es el propósito principal de la Ley de Ohm?

El propósito principal de la Ley de Ohm es establecer y cuantificar la relación fundamental entre el voltaje (V), la corriente (I) y la resistencia (R) en un circuito eléctrico. Permite predecir cómo se comportará la corriente ante cambios en el voltaje o la resistencia, siendo esencial para el diseño, análisis y resolución de problemas de circuitos.

¿Se aplica la Ley de Ohm a circuitos de Corriente Alterna (CA)?

Sí, la Ley de Ohm se puede aplicar a circuitos de corriente alterna (CA), pero con una adaptación. En CA, la resistencia se reemplaza por el concepto de impedancia (Z), que incluye no solo la resistencia pura sino también la reactancia inductiva y capacitiva. La forma general de la ley sigue siendo válida: V = I * Z.

¿Qué sucede si la resistencia en un circuito es cero?

Si la resistencia en un circuito fuera cero, según la Ley de Ohm (I = V/R), la corriente tendería a infinito. En la práctica, esto es lo que ocurre en un cortocircuito: un camino de muy baja o casi nula resistencia que provoca un flujo de corriente excesivamente alto, lo cual puede dañar la fuente de energía, los cables y otros componentes, e incluso causar incendios.

¿Cuál es la diferencia entre corriente y voltaje?

La corriente es el flujo de electrones a través de un conductor, mientras que el voltaje es la fuerza o presión que impulsa esos electrones. Usando una analogía de agua: la corriente es la cantidad de agua que fluye por un tubo, y el voltaje es la presión que empuja esa agua a través del tubo.

¿Por qué es importante calcular la corriente total de un circuito?

Calcular la corriente total es crucial por varias razones: permite determinar el consumo total de energía del circuito, seleccionar la fuente de alimentación adecuada, dimensionar los fusibles o disyuntores para protección, y asegurar que los cables y componentes puedan manejar la carga sin sobrecalentarse o dañarse. Es un paso fundamental en el análisis de cualquier sistema eléctrico.

Conclusión

La Ley de Ohm es, sin lugar a dudas, la piedra angular de la teoría eléctrica y electrónica. Desde el cálculo más básico de una resistencia limitadora de corriente para un LED hasta el análisis de complejos sistemas de potencia, su comprensión es indispensable. Hemos explorado sus fundamentos, desglosado los conceptos de corriente, voltaje y resistencia, y aprendido a aplicar las fórmulas para analizar circuitos en serie, paralelo y mixtos. Dominar el cálculo de la corriente total no solo te proporciona una habilidad práctica invaluable, sino que también te abre las puertas a una comprensión más profunda del fascinante mundo de la electricidad. Continúa explorando y aplicando estos principios, y verás cómo la Ley de Ohm se convierte en tu mejor aliada en cualquier proyecto eléctrico.
