Cálculos Esenciales: IB y DPMS en Electricidad

En el vasto y complejo mundo de las instalaciones eléctricas, la precisión en el diseño no es solo una cuestión de eficiencia, sino de seguridad fundamental. Cada cable, cada interruptor y cada dispositivo de protección debe ser seleccionado con un conocimiento profundo de las cargas que soportará. Dentro de este proceso crítico, dos conceptos emergen como pilares esenciales para cualquier ingeniero o técnico electricista: la Corriente de Proyecto (IB) y la Demanda de Potencia Máxima Simultánea (DPMS). Comprender qué son, cómo se relacionan y cómo se calculan es vital para garantizar sistemas eléctricos confiables, seguros y económicamente viables. Este artículo se adentrará en estas definiciones, sus implicaciones prácticas y la metodología para su correcta aplicación, desmitificando el proceso para asegurar el óptimo funcionamiento de cualquier instalación.

Comprendiendo la Corriente de Proyecto (IB) y la Corriente Nominal (In)

Para iniciar nuestro viaje por los cálculos eléctricos, es imperativo diferenciar y comprender dos términos cruciales que rigen la selección de los dispositivos de protección y el cableado: la Corriente de Proyecto (IB) y la Corriente Asignada o Nominal (In) del Dispositivo de Protección (DP).

La Corriente de Proyecto (IB), también conocida como corriente de diseño o corriente de empleo, representa la corriente que se espera que circule por un circuito bajo condiciones normales de operación, es decir, cuando todas las cargas conectadas a ese circuito están funcionando de manera habitual. Es, en esencia, la demanda de corriente real de la instalación o de una parte específica de ella. Calcular IB implica sumar las potencias de todos los aparatos y equipos que se espera que funcionen simultáneamente en un determinado circuito, dividiéndola luego por la tensión y ajustando por el factor de potencia si es necesario. Por ejemplo, si un circuito alimenta varias luminarias y tomas de corriente, IB será la suma de la corriente consumida por todas ellas en su funcionamiento normal.

Por otro lado, la Corriente Asignada o Nominal del DP (In) se refiere a la corriente máxima que un dispositivo de protección, como un interruptor automático (comúnmente conocido como disyuntor o breaker) o un fusible, está diseñado para transportar de forma continua sin que se dispare o se funda. Este valor es preestablecido por el fabricante y suele venir en una serie de valores estandarizados (por ejemplo, 10A, 16A, 20A, 25A, 32A, etc.). El objetivo principal de un dispositivo de protección con una corriente nominal In es proteger el circuito y, lo que es más importante, los conductores que lo componen, de sobrecargas y cortocircuitos.

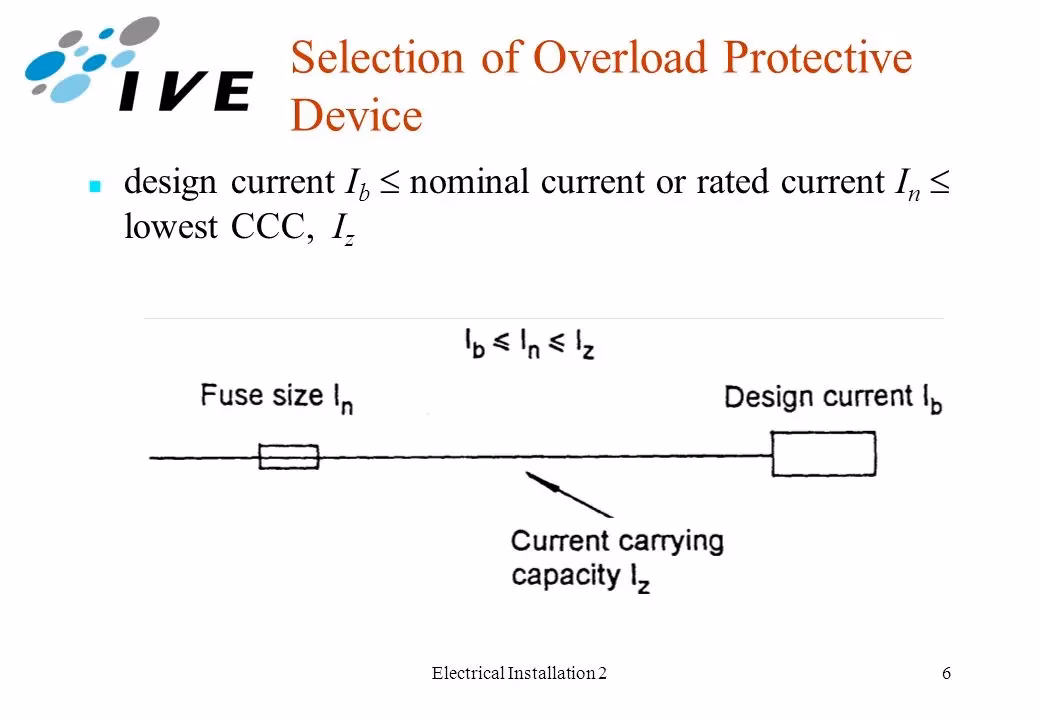

La relación fundamental entre IB e In es que la corriente de proyecto (IB) debe ser siempre menor o igual que la corriente nominal del dispositivo de protección (In), es decir, IB ≤ In. Esta condición asegura que el dispositivo de protección no se dispare innecesariamente durante el funcionamiento normal del circuito y, al mismo tiempo, garantiza que el dispositivo sea capaz de proteger adecuadamente el circuito si la corriente excede los límites seguros. Si IB fuera mayor que In, el interruptor se dispararía constantemente, interrumpiendo el servicio de forma inconveniente. Más importante aún, si In fuera demasiado alta para el conductor, el cable podría sobrecalentarse y dañarse antes de que el dispositivo de protección actuara, creando un grave riesgo de incendio.

La Importancia de IB e In en el Diseño y la Protección Eléctrica

La correcta determinación de IB y la subsiguiente selección de In son pasos críticos en cualquier proyecto eléctrico, impactando directamente la seguridad, la eficiencia y la durabilidad de la instalación. Un dimensionamiento inadecuado puede tener consecuencias graves, desde disparos intempestivos hasta incendios.

Uno de los roles más importantes de IB es en el dimensionamiento de los conductores eléctricos. Los cables deben tener una sección transversal adecuada para transportar la corriente de proyecto (IB) de manera segura y sin sobrecalentamiento excesivo. Las normativas eléctricas establecen tablas que relacionan la corriente máxima admisible por un conductor con su sección y el tipo de aislamiento, así como el método de instalación. Al asegurar que la sección del conductor puede soportar IB, minimizamos las caídas de tensión y las pérdidas de energía por efecto Joule, contribuyendo a la eficiencia energética del sistema.

La selección del dispositivo de protección, con su corriente nominal In, es el segundo pilar. In debe ser elegida de tal manera que proteja al conductor del circuito contra sobrecargas y cortocircuitos, pero sin ser tan sensible que cause interrupciones innecesarias. La relación entre la corriente de proyecto (IB), la corriente nominal del dispositivo de protección (In) y la corriente admisible del conductor (Iz) es fundamental y se resume generalmente como IB ≤ In ≤ Iz. Esto significa que la corriente de diseño debe ser menor o igual a la corriente nominal del protector, y esta, a su vez, debe ser menor o igual a la máxima corriente que el cable puede soportar de forma segura. Un error común es sobredimensionar el protector (In) en relación al cable, lo que anula la protección del conductor ante una sobrecarga.

Además de la seguridad, una correcta elección de IB e In contribuye a la optimización de recursos. Un dimensionamiento preciso evita el uso de cables y dispositivos de protección excesivamente grandes y costosos, sin comprometer la seguridad. Esto se traduce en un ahorro significativo en los costos iniciales del proyecto y en una reducción de los gastos operativos a largo plazo debido a una menor disipación de energía.

Desvelando la Demanda de Potencia Máxima Simultánea (DPMS)

Mientras que IB se enfoca en la corriente esperada de un circuito individual o un grupo de cargas específicas, la Demanda de Potencia Máxima Simultánea (DPMS) eleva la perspectiva al nivel de toda una instalación o de una sección mayor de ella. La DPMS es la potencia máxima que es probable que sea consumida simultáneamente por el conjunto de cargas de una instalación eléctrica en un momento dado. Es crucial para dimensionar los elementos de la acometida principal, como el interruptor general, el medidor y, en algunos casos, el transformador de suministro.

La clave para entender la DPMS radica en el concepto de "simultaneidad". Si simplemente sumáramos las potencias nominales de todas las cargas en una instalación (por ejemplo, todas las luces, electrodoméstos, equipos de climatización, etc.), el resultado sería un valor extremadamente alto, que rara vez, si acaso, se alcanzaría en la realidad. Las cargas rara vez funcionan todas a su máxima potencia y al mismo tiempo. Por ejemplo, en una vivienda, no se usa la lavadora, el horno, el aire acondicionado y todas las luces a la vez de forma constante. Reconocer esta realidad permite un dimensionamiento más realista y económico de la infraestructura eléctrica.

Aquí es donde entran en juego los coeficientes de simultaneidad (también conocidos como factores de diversidad o factores de utilización). Estos coeficientes son valores decimales (generalmente entre 0 y 1) que se aplican a la potencia nominal de cada tipo de carga o grupo de cargas para estimar la fracción de su potencia total que es probable que se demande simultáneamente. Estos coeficientes se basan en la experiencia, estudios de consumo y normativas específicas para diferentes tipos de instalaciones (residenciales, comerciales, industriales) y tipos de cargas (iluminación, tomas de corriente, motores, calefacción, etc.).

La aplicación de los coeficientes de simultaneidad permite calcular una DPMS que refleje de manera más precisa la carga real esperada del sistema. Esto evita un sobredimensionamiento excesivo de la acometida y los componentes principales, lo que se traduce en importantes ahorros económicos, sin comprometer la capacidad de la instalación para satisfacer sus demandas reales de energía. Es un equilibrio fundamental entre la capacidad y la eficiencia.

El Cálculo de la DPMS: Metodología y Coeficientes Clave

El cálculo de la DPMS es un proceso sistemático que implica identificar todas las cargas, asignarles sus potencias nominales y aplicar los coeficientes de simultaneidad correspondientes. La fórmula general para calcular la DPMS de circuitos dedicados a cargas específicas es la siguiente:

DPMS = Σ (Potencia_circuito_i × Coeficiente_simultaneidad_i)

Donde:

• Potencia_circuito_i es la potencia nominal de un circuito o de un grupo de cargas homogéneas.
• Coeficiente_simultaneidad_i es el factor asignado a ese tipo de carga, que refleja la probabilidad de su funcionamiento simultáneo.
• Σ indica la suma de todos los productos para cada circuito o grupo de cargas.

Los valores de los coeficientes de simultaneidad no son universales y pueden variar significativamente según la normativa local, el tipo de instalación (vivienda, oficina, fábrica) y la naturaleza específica de las cargas. Sin embargo, podemos presentar una tabla con ejemplos ilustrativos de cómo se aplican estos coeficientes:

Tabla de Ejemplos de Coeficientes de Simultaneidad y Cálculo de DPMS

Nota: Los valores de los coeficientes de simultaneidad son ejemplos y deben ser verificados con la normativa eléctrica local aplicable.

Una vez calculada la DPMS en vatios (W), si es necesario, se puede convertir a voltio-amperios (VA) dividiendo por el factor de potencia promedio de la instalación (si se conoce) y luego usar este valor para determinar la corriente total de la instalación para el dimensionamiento del interruptor principal y la acometida. Este paso es fundamental para el diseño de subestaciones, la selección del transformador, y la verificación de la capacidad de la red de distribución para soportar la carga.

Aplicaciones Prácticas y Beneficios de un Correcto Cálculo

La aplicación rigurosa de los cálculos de IB y DPMS ofrece múltiples beneficios, que van más allá de la mera conformidad normativa, impactando directamente la viabilidad y el rendimiento de un proyecto eléctrico:

• Reducción de Costos Iniciales: Al evitar el sobredimensionamiento de cables, dispositivos de protección, transformadores y acometidas principales, se logran ahorros significativos en la adquisición de materiales y en los costos de instalación. Una DPMS precisa significa no pagar por capacidad que nunca será utilizada.
• Optimización de Recursos: Permite utilizar los recursos disponibles de la red eléctrica de manera más eficiente, evitando sobrecargas en la infraestructura de la compañía suministradora y asegurando que la energía se distribuya de manera equitativa.
• Mayor Estabilidad Operativa: Un sistema correctamente dimensionado con la DPMS adecuada minimiza los riesgos de disparos intempestivos de los interruptores automáticos por sobrecarga, asegurando la continuidad del suministro eléctrico y la estabilidad del sistema.
• Cumplimiento Normativo y Seguridad: El cálculo preciso de IB e In, junto con la DPMS, es un requisito indispensable en la mayoría de las normativas eléctricas nacionales e internacionales. Esto no solo garantiza la seguridad de las personas y los bienes, sino que también es necesario para la obtención de licencias y permisos de operación.
• Planificación para el Futuro: Aunque la DPMS se basa en las cargas actuales, un buen diseño considera la posibilidad de futuras expansiones. Entender la DPMS permite prever la capacidad adicional necesaria sin tener que rehacer toda la instalación en el futuro, facilitando el crecimiento ordenado.

En resumen, la inversión de tiempo y esfuerzo en un cálculo meticuloso de IB y DPMS se traduce en una instalación eléctrica más segura, eficiente, económica y sostenible a largo plazo.

Errores Comunes y Consejos para un Cálculo Preciso

A pesar de la importancia y la aparente simplicidad de los conceptos, existen errores comunes que pueden comprometer la precisión de los cálculos de IB y DPMS, llevando a problemas operativos o costos innecesarios. Evitarlos es clave para el éxito del proyecto:

• Subestimación o Sobreestimación de Cargas: Un error frecuente es no hacer un inventario exhaustivo de todas las cargas (actuales y futuras) o, por el contrario, asumir que todas las cargas funcionarán a su máxima capacidad de forma simultánea. Es crucial obtener datos precisos de los equipos a instalar.
• Uso de Coeficientes de Simultaneidad Genéricos: Aplicar coeficientes de simultaneidad sin considerar las especificidades del tipo de instalación o las costumbres de uso de los usuarios puede llevar a desviaciones significativas. Siempre es preferible consultar las normativas locales y, si es posible, realizar estudios de carga específicos.
• Ignorar el Factor de Potencia (FP): Especialmente en instalaciones con cargas inductivas (motores, transformadores), el bajo factor de potencia aumenta la corriente para la misma potencia activa. No considerarlo en los cálculos de IB y DPMS puede llevar a un subdimensionamiento de cables y protecciones.
• No Considerar el Crecimiento Futuro: Un diseño que no prevea un margen para el crecimiento de la demanda en el futuro puede resultar en la necesidad de costosas ampliaciones o remodelaciones en pocos años.
• Errores en la Recopilación de Datos: Valores incorrectos de voltaje, potencia nominal de equipos, o la falta de información sobre la intermitencia de ciertas cargas pueden viciar todo el cálculo. La verificación de datos es un paso crítico.
• Confundir Potencia Activa con Potencia Aparente: Es fundamental trabajar consistentemente con la potencia aparente (VA) o convertir la potencia activa (W) a aparente usando el factor de potencia al dimensionar cables y protecciones, ya que estos se dimensionan por corriente (que depende de la potencia aparente).

Para asegurar un cálculo preciso, se recomienda:

• Realizar un Inventario Detallado: Listar cada carga con su potencia nominal, tipo de uso y características eléctricas.
• Consultar Normativas Actualizadas: Basar los coeficientes de simultaneidad y los métodos de cálculo en las últimas ediciones de las normativas eléctricas aplicables en la región.
• Emplear Herramientas de Software: Para proyectos complejos, el uso de software especializado en diseño eléctrico puede minimizar errores y agilizar el proceso.
• Buscar Asesoría Profesional: En caso de duda o para proyectos de gran envergadura, la consulta con un ingeniero eléctrico experimentado es invaluable.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes relacionadas con IB y DPMS:

¿Cuál es la diferencia principal entre IB y In?

IB (Corriente de Proyecto) es la corriente que se espera que fluya por un circuito bajo condiciones normales de operación, es la demanda real de la carga. In (Corriente Nominal del Dispositivo de Protección) es la corriente máxima que un dispositivo de protección (como un disyuntor) está diseñado para transportar continuamente sin dispararse. En resumen, IB es la necesidad del circuito, e In es la capacidad del protector.

¿Por qué es importante calcular la DPMS y no solo sumar todas las potencias?

Es importante calcular la DPMS porque no todas las cargas en una instalación funcionan al mismo tiempo ni a su máxima potencia. Sumar todas las potencias nominales (potencia instalada total) resultaría en un valor irrealmente alto, lo que llevaría a un sobredimensionamiento excesivo y costoso de la acometida y los componentes principales. La DPMS considera la probabilidad de uso simultáneo, optimizando el diseño y los costos.

¿Los coeficientes de simultaneidad son universales?

No, los coeficientes de simultaneidad no son universales. Varían según el tipo de instalación (residencial, comercial, industrial), la naturaleza de las cargas y, crucialmente, la normativa eléctrica específica de cada país o región. Siempre se deben consultar las tablas y directrices proporcionadas por la normativa local.

¿Qué sucede si subestimo la DPMS?

Si subestimas la DPMS, la instalación principal (acometida, interruptor general, transformador) podría quedar subdimensionada. Esto resultaría en sobrecargas frecuentes, disparos intempestivos de los protectores, caídas de tensión excesivas y, en casos graves, daños a equipos o riesgo de incendio debido al sobrecalentamiento de los conductores y componentes principales.

¿Cómo afecta el factor de potencia a estos cálculos?

El factor de potencia (FP) es crucial, especialmente en circuitos con cargas inductivas (motores, balastos). La corriente real que fluye por un circuito es inversamente proporcional al factor de potencia para una misma potencia activa. Un bajo FP significa una corriente más alta para la misma potencia útil. Al calcular IB y DPMS, es fundamental considerar el FP para convertir la potencia activa (W) a potencia aparente (VA) y así dimensionar correctamente los conductores y dispositivos de protección que operan con corriente.

¿Necesito un profesional para realizar estos cálculos?

Para instalaciones eléctricas complejas, nuevas construcciones o modificaciones significativas, es altamente recomendable y a menudo obligatorio que un ingeniero eléctrico calificado realice los cálculos de IB, In y DPMS. Su experiencia asegura el cumplimiento normativo, la seguridad y la eficiencia del diseño, evitando errores costosos y peligrosos.

Conclusión

La Corriente de Proyecto (IB) y la Demanda de Potencia Máxima Simultánea (DPMS) no son meros conceptos teóricos en el ámbito de la electricidad; son herramientas prácticas e indispensables para el diseño y la ejecución de cualquier instalación eléctrica. Su correcta aplicación garantiza la seguridad de las personas y los bienes, optimiza los costos de inversión y operación, y asegura la fiabilidad y eficiencia del suministro eléctrico. Comprender y aplicar meticulosamente estos cálculos es la base de una ingeniería eléctrica responsable y de calidad, permitiendo a los profesionales crear sistemas robustos y adaptados a las necesidades reales de cada proyecto. Es un pilar fundamental sobre el cual se construye la infraestructura eléctrica moderna y segura.
