Calculando la Capacidad Eléctrica: Guía Esencial

La electricidad es una fuerza invisible pero omnipresente en nuestros hogares y vidas, impulsando desde el más pequeño cargador de móvil hasta los electrodomésticos más potentes. Sin embargo, detrás de su conveniencia se esconde la necesidad de comprender sus límites. Conocer la capacidad de los circuitos eléctricos es crucial, no solo para la eficiencia, sino, lo que es más importante, para la seguridad. Sobrecargar un circuito puede llevar a interrupciones, daños en los aparatos e incluso riesgos de incendio. Este artículo te guiará a través de los conceptos fundamentales y los métodos prácticos para calcular la capacidad eléctrica, tanto en componentes específicos como en la infraestructura general de tu hogar, asegurando un entorno seguro y funcional.

Comprender cómo se maneja la energía dentro de un sistema es fundamental. A menudo, nos encontramos con componentes eléctricos conectados de diversas maneras. Una de las configuraciones más comunes, especialmente en electrónica, es la conexión en serie. Pero, ¿qué implica esto para la capacidad?

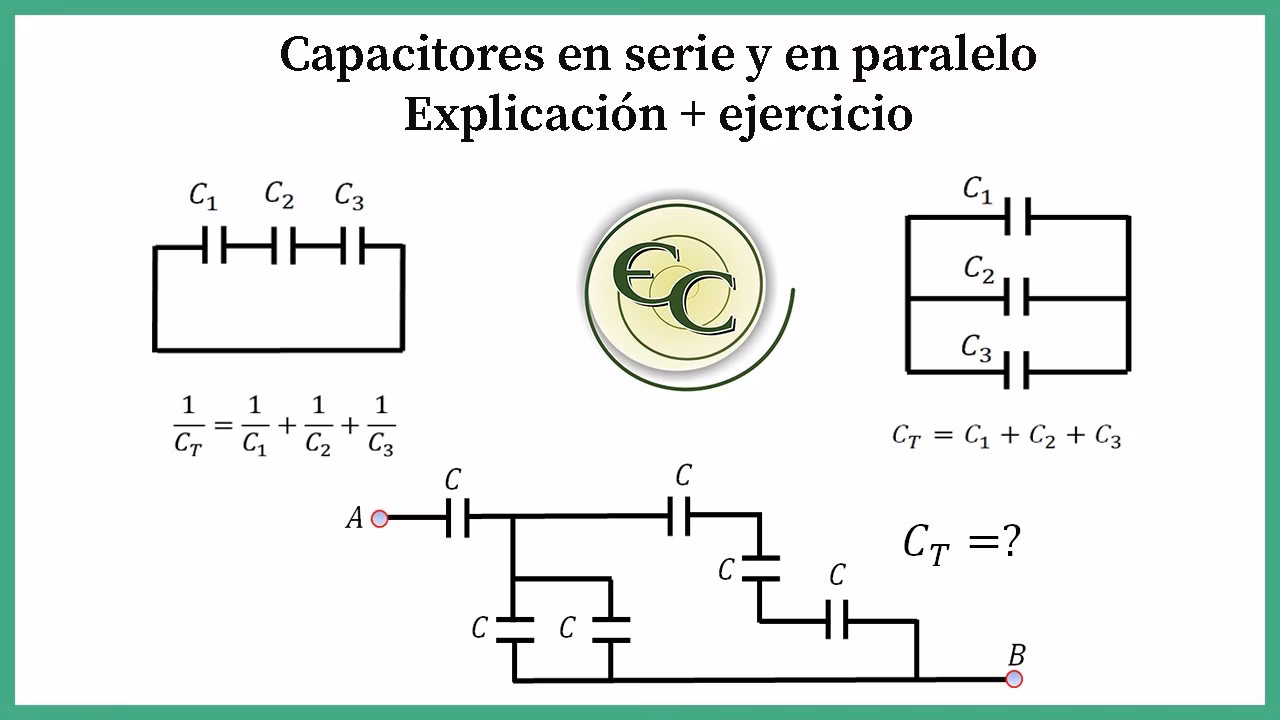

La Capacitancia en Serie: Un Enfoque Detallado

Cuando hablamos de capacitores, estamos refiriéndonos a componentes electrónicos diseñados para almacenar energía en un campo eléctrico. Son esenciales en una multitud de aplicaciones, desde filtros en fuentes de alimentación hasta temporizadores en circuitos complejos. La forma en que se conectan estos capacitores afecta directamente su capacidad total, o capacitancia equivalente.

En el contexto de los capacitores, una conexión en serie significa que están unidos uno tras otro, formando una única trayectoria para la corriente. Imagina una cadena donde cada capacitor es un eslabón. La característica distintiva de esta configuración es que la carga eléctrica es la misma en cada capacitor, pero la tensión se divide entre ellos.

Para calcular la capacitancia total (o equivalente) de capacitores conectados en serie, la regla es diferente a la suma simple. En este caso, se utiliza la suma de los recíprocos de las capacitancias individuales. Una vez que tienes esa suma, tomas el recíproco del resultado para obtener la capacitancia total. La fórmula matemática es la siguiente:

1 / C_total = 1 / C1 + 1 / C2 + 1 / C3 + ... + 1 / Cn

Donde C_total es la capacitancia total equivalente y C1, C2, C3, ... Cn son las capacitancias de cada capacitor individual en la serie.

Este método de cálculo tiene una implicación importante: la capacitancia total en una conexión en serie siempre será menor que la capacitancia del capacitor individual más pequeño en la cadena. Esta característica es útil cuando se necesita una capacitancia muy específica o cuando se desea aumentar la tensión de trabajo de un conjunto de capacitores, ya que la tensión se divide entre ellos.

Ejemplo Práctico de Capacitores en Serie

Para ilustrar mejor, consideremos un ejemplo. Supongamos que tenemos tres capacitores conectados en serie con las siguientes capacitancias:

• C1 = 10 microfaradios (µF)
• C2 = 20 microfaradios (µF)
• C3 = 30 microfaradios (µF)

Aplicando la fórmula para capacitores en serie:

1 / C_total = 1 / 10µF + 1 / 20µF + 1 / 30µF

Para sumar estas fracciones, encontramos un denominador común, que en este caso es 60:

• 1 / 10 = 6 / 60
• 1 / 20 = 3 / 60
• 1 / 30 = 2 / 60

Ahora sumamos los recíprocos:

1 / C_total = 6/60 + 3/60 + 2/60 = 11/60

Finalmente, para encontrar C_total, tomamos el recíproco de la suma:

C_total = 60 / 11 µF ≈ 5.45 µF

Como se observa, la capacitancia total es menor que la de cualquiera de los capacitores individuales, lo cual es una propiedad clave de las conexiones en serie.

La Capacidad Total de un Circuito Eléctrico en el Hogar

Más allá de los componentes individuales, es vital entender la capacidad de los circuitos eléctricos que alimentan tu hogar. Cada circuito está diseñado para manejar una cantidad máxima de potencia, y exceder este límite puede tener consecuencias graves. La sobrecarga puede manifestarse como un interruptor automático que se dispara constantemente, un cortocircuito, o en el peor de los casos, un riesgo de incendio debido al sobrecalentamiento del cableado. Por ello, calcular y respetar la capacidad de tus circuitos es una medida fundamental de seguridad.

Para calcular la capacidad de un circuito, necesitamos entender tres conceptos eléctricos interrelacionados: vatios, amperios y voltios.

Conceptos Básicos de Electricidad

• Amperios (A): Los amperios miden la intensidad de la corriente eléctrica, es decir, la cantidad de carga eléctrica que fluye a través de un punto en un circuito por unidad de tiempo. Piensa en ellos como el 'volumen' de agua que fluye por una tubería.
• Voltios (V): Los voltios miden la tensión o diferencia de potencial eléctrico entre dos puntos de un circuito. Es la 'fuerza' o 'presión' que impulsa la corriente. En España, la tensión estándar en la mayoría de los hogares es de 230V, aunque en otras regiones como América, es común encontrar 110V o 120V. Es crucial conocer el voltaje específico de tu instalación.
• Vatios (W): Los vatios miden la potencia eléctrica, que es la tasa a la que se consume o se transfiere la energía. Es el consumo energético de un dispositivo. Los vatios son el resultado de la interacción entre amperios y voltios.

La relación entre estos tres conceptos es fundamental y se expresa a través de una fórmula básica:

Potencia (W) = Corriente (A) × Tensión (V)

Esta fórmula es la base para entender cuánta energía está utilizando un aparato o cuánta energía puede soportar un circuito.

Cómo Calcular la Capacidad de un Circuito en Vatios

La capacidad de un circuito se refiere a la potencia máxima que puede soportar antes de que su dispositivo de protección (como un interruptor automático o fusible) actúe para interrumpir el flujo eléctrico. Para determinar esta capacidad, utilizamos la fórmula de potencia.

La capacidad del circuito se calcula multiplicando los amperios que soporta el interruptor automático del circuito por la tensión de la instalación eléctrica.

Capacidad del circuito (W) = Amperios (A) del interruptor × Voltios (V) de la instalación

Ejemplo Práctico de Cálculo de Capacidad

Consideremos un circuito típico en un hogar español. Si tu casa tiene un circuito protegido por un interruptor automático de 16 amperios (A), y la tensión de tu instalación eléctrica es de 230 voltios (V), la capacidad máxima de ese circuito será:

Capacidad = 16 A × 230 V = 3.680 vatios (W)

Esto significa que este circuito en particular puede soportar un consumo máximo de 3.680 vatios. Si conectas electrodomésticos o aparatos que, en conjunto, superen esa potencia, estarás sobrecargando el circuito. El interruptor automático se disparará para proteger el cableado y los aparatos, previniendo daños o riesgos mayores.

Veamos otro ejemplo. Si tienes un circuito para la lavadora y la secadora, y este está protegido por un interruptor de 20 amperios, la capacidad sería:

Capacidad = 20 A × 230 V = 4.600 vatios (W)

Es importante conocer la potencia de tus electrodomésticos (generalmente indicada en una etiqueta en el aparato o en su manual) para sumar su consumo y compararlo con la capacidad del circuito.

Tabla Comparativa de Capacidades de Circuitos Comunes (España 230V)

Recomendaciones Clave para Evitar Sobrecargas

Una vez que comprendes cómo calcular la capacidad, la siguiente fase es aplicar ese conocimiento para evitar problemas. Aquí tienes algunas recomendaciones esenciales:

• No conectes más de lo que el circuito puede soportar: Antes de enchufar varios aparatos en un mismo enchufe o circuito, calcula la potencia total de todos ellos. Si la suma excede la capacidad máxima del circuito, redistribuye los aparatos o evita encenderlos simultáneamente. Presta especial atención a los aparatos de alto consumo como secadores de pelo, hornos, microondas, tostadoras, cafeteras y calentadores eléctricos.
• Distribuye la carga inteligentemente: Evita concentrar los electrodomésticos más potentes en un solo circuito. Si tienes la opción, enchufa el horno en un circuito y la lavadora en otro. Los circuitos de la cocina suelen ser los más propensos a la sobrecarga debido a la gran cantidad de aparatos de alta potencia que se usan allí.
• Revisa el cuadro eléctrico: Familiarízate con tu cuadro eléctrico. Asegúrate de que los interruptores automáticos (también conocidos como magnetotérmicos o fusibles, dependiendo de la antigüedad de la instalación) y los interruptores diferenciales estén correctamente dimensionados y funcionen adecuadamente. Cada interruptor automático debería estar etiquetado con el amperaje del circuito que protege. Si no lo están, considera llamar a un electricista cualificado para que los identifique y etiquete.
• Evita el uso excesivo de ladrones o regletas: Si bien son útiles para ampliar el número de tomas de corriente, las regletas no aumentan la capacidad del circuito. Conectar demasiados aparatos a una sola toma a través de una regleta es una causa común de sobrecarga. Opta por regletas con protección contra sobretensiones y evita las de baja calidad.
• Mantenimiento y revisión profesional: Si experimentas disparos frecuentes de los interruptores automáticos, luces parpadeantes o enchufes calientes, es una señal clara de que algo no está bien. Un electricista profesional puede revisar tu instalación, identificar puntos débiles, y recomendar mejoras para garantizar que tu sistema eléctrico sea seguro y cumpla con las normativas actuales. Una instalación eléctrica antigua puede no estar preparada para las demandas energéticas de los electrodoméstos modernos.

Preguntas Frecuentes sobre la Capacidad Eléctrica

¿Qué sucede si sobrecargo un circuito repetidamente?

Sobrecargar un circuito repetidamente puede causar el desgaste prematuro del cableado, el sobrecalentamiento de los cables (lo que puede derretir el aislamiento y provocar cortocircuitos o incendios), y daños a los electrodomésticos conectados. También puede reducir la vida útil de los interruptores automáticos, que están diseñados para proteger, pero no para dispararse constantemente.

¿Cómo puedo saber el amperaje de mi interruptor automático?

El amperaje (A) de un interruptor automático está generalmente impreso o grabado en su parte frontal. Busca un número seguido de la letra 'A' (por ejemplo, 10A, 16A, 20A). Si no lo encuentras o está ilegible, es recomendable consultar a un electricista.

¿La capacidad de un circuito es la misma en todos los países?

No, la capacidad de los circuitos varía según el voltaje estándar del país y las normativas locales de instalación eléctrica. Por ejemplo, en muchos países de América (como EE. UU. y Canadá), el voltaje estándar es de 110V o 120V, lo que significa que para la misma cantidad de vatios, se necesitarán más amperios que en una instalación de 230V. Siempre debes basar tus cálculos en el voltaje de tu propia instalación.

¿Es posible calcular la capacidad de un solo enchufe?

Un enchufe individual no tiene una "capacidad" propia en el mismo sentido que un circuito. Su capacidad está limitada por el circuito al que pertenece. Si un enchufe está conectado a un circuito de 16A/230V, su capacidad máxima es de 3680W. Sin embargo, los enchufes mismos tienen una clasificación de corriente máxima que no deben exceder (por ejemplo, 16A para los enchufes tipo Schuko comunes en Europa).

¿Cómo identifico qué circuito alimenta cada parte de mi hogar?

La forma más efectiva es apagar cada interruptor automático en tu cuadro eléctrico uno por uno y observar qué luces, enchufes o electrodomésticos dejan de funcionar. Es útil etiquetar cada interruptor con el área o los aparatos que controla. Esto no solo te ayuda a entender la distribución de tu instalación, sino que también es crucial en caso de una emergencia.

Conclusión: Un Hogar Seguro y Eficiente Comienza con el Conocimiento

Calcular la capacidad de los circuitos eléctricos, tanto en componentes específicos como en la infraestructura general de tu hogar, es mucho más que un ejercicio técnico; es una inversión en la seguridad y eficiencia de tu vivienda. Comprender los conceptos de amperios, voltios y vatios, y saber cómo aplicarlos para determinar la capacidad máxima de tus circuitos, te empodera para tomar decisiones informadas sobre el uso de tus electrodomésticos.

Al seguir las recomendaciones de distribuir la carga, revisar tu cuadro eléctrico y buscar ayuda profesional cuando sea necesario, no solo evitarás las molestias de los interruptores que se disparan o los fusibles quemados, sino que lo más importante, minimizarás los riesgos de sobrecalentamiento y posibles incendios. Un hogar donde la electricidad se gestiona con conocimiento y respeto por sus límites es un hogar más seguro, más eficiente y, en última instancia, más tranquilo para todos sus habitantes. Invierte tiempo en entender tu instalación eléctrica; la seguridad de tu hogar depende de ello.
