En el mundo de la electricidad, comprender y calcular la caída de tensión es tan fundamental como conocer los circuitos mismos. Este fenómeno, a menudo subestimado, puede tener un impacto significativo en la eficiencia, el rendimiento y la vida útil de los equipos eléctricos. Desde luces tenues hasta motores que se sobrecalientan, una caída de tensión excesiva es un síntoma de un problema subyacente que debe abordarse. Afortunadamente, el Código Eléctrico Nacional (NEC) proporciona directrices claras y fórmulas precisas para ayudarnos a navegar por este desafío, asegurando instalaciones seguras y óptimas.
Este artículo desglosará la importancia de la caída de tensión, cómo el NEC la aborda con sus fórmulas específicas para sistemas monofásicos y trifásicos, y te guiará a través de un ejemplo práctico para que puedas aplicar estos conocimientos en tus propios proyectos. Prepárate para dominar un concepto crucial que todo profesional eléctrico y entusiasta debería conocer.
- ¿Qué es la Caída de Tensión y Por Qué Importa?
- El Rol del Código Eléctrico Nacional (NEC)
- Las Fórmulas NEC para el Cálculo de Caída de Tensión
- Determinación de la Corriente de Carga (Amperaje)
- Ejemplo Práctico de Cálculo de Caída de Tensión
- Recomendaciones de Caída de Tensión del NEC
- Estrategias para Mitigar la Caída de Tensión
- Preguntas Frecuentes (FAQ)
- Conclusión
¿Qué es la Caída de Tensión y Por Qué Importa?
La caída de tensión se produce cuando la corriente eléctrica fluye a través de un conductor, como un cable. A medida que la corriente avanza, encuentra resistencia en el material del conductor, lo que provoca una disminución del voltaje disponible en el punto de carga. Cuanto más largo sea el conductor o mayor sea la corriente que lo atraviesa, mayor será esta caída de tensión. Es un principio básico de la ley de Ohm en acción: la resistencia del cable disipa parte de la energía, manifestándose como una reducción del voltaje.
Las implicaciones de una caída de tensión elevada son variadas y a menudo perjudiciales. En un circuito de iluminación, las luces pueden parecer tenues o parpadear. En entornos industriales, los motores eléctricos pueden sobrecalentarse, funcionar con menor eficiencia, o incluso detenerse, lo que puede llevar a fallas de equipos, costosos tiempos de inactividad y una reducción general de la productividad. Dispositivos electrónicos sensibles pueden funcionar de manera errática o dañarse permanentemente. Por lo tanto, asegurar que la caída de tensión se mantenga dentro de límites aceptables no es solo una cuestión de eficiencia, sino de seguridad y fiabilidad del sistema eléctrico.
El Rol del Código Eléctrico Nacional (NEC)
Para garantizar que las instalaciones eléctricas sean seguras y funcionen correctamente, los ingenieros y diseñadores eléctricos se basan en cálculos precisos para determinar la cantidad de caída de tensión que ocurrirá en un circuito. Aquí es donde el NEC (National Electrical Code) se convierte en una herramienta indispensable. El NEC, en su Capítulo 9, proporciona fórmulas y tablas específicas que permiten calcular la caída de tensión basándose en el tipo y tamaño del conductor, la longitud del circuito y la cantidad de corriente que fluye a través de él.
Al calcular la caída de tensión, los diseñadores pueden asegurarse de que el voltaje al final del circuito sea suficiente para operar los dispositivos y equipos conectados. Esto ayuda a identificar posibles problemas antes de que ocurran y a diseñar el circuito para minimizar el potencial de caída de tensión, optimizando así el rendimiento y prolongando la vida útil de los equipos.
Las Fórmulas NEC para el Cálculo de Caída de Tensión
El NEC ofrece fórmulas específicas para sistemas monofásicos y trifásicos, reconociendo las diferencias inherentes en la distribución de la corriente y la impedancia en cada tipo de sistema. Es crucial aplicar la fórmula correcta según el tipo de instalación.

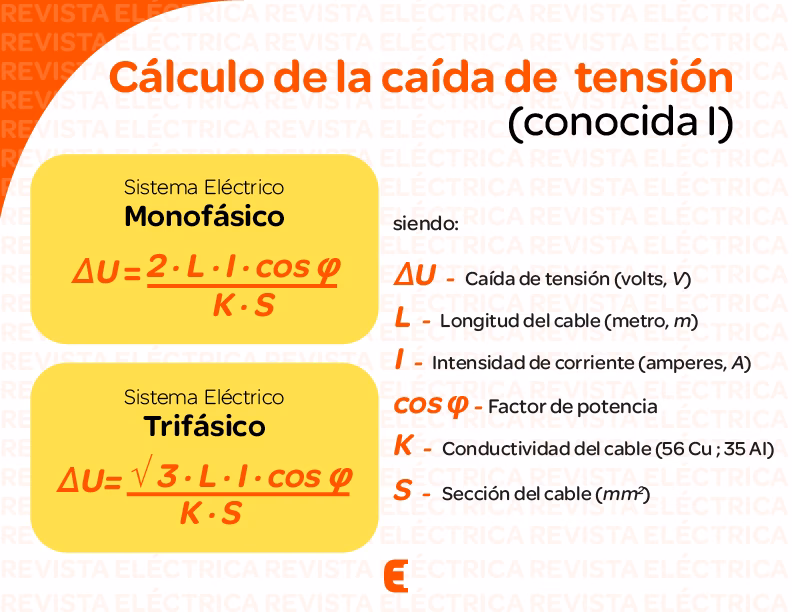

Fórmulas Generales:
- Para sistemas monofásicos:
Vd = (2 x Z x I x L) / 1000 - Para sistemas trifásicos:
Vd = (1.73 x Z x I x L) / 1000
Donde:
- Vd = Caída de Tensión (en voltios)
- Z = Impedancia del conductor por cada 1000 pies (o su equivalente en ohmios/metro, si se usan unidades métricas, aunque el NEC usa pies). La impedancia es la oposición total al flujo de corriente alterna, incluyendo la resistencia y la reactancia.
- I = Corriente de carga (en amperios)
- L = Longitud del circuito (en pies). Es la distancia desde la fuente hasta la carga.
- 1000 = Una constante utilizada para compensar el valor de la impedancia que se da 'por cada 1000 pies' en las tablas del NEC.
Es importante destacar que el Capítulo 9 del NEC proporciona propiedades de los conductores basadas en instalaciones a 75°C. Para instalaciones con temperaturas más altas, se requiere un procedimiento de cálculo especial que implica factores de corrección, un tema que, aunque relevante, excede el alcance de este artículo.
Uso de las Tablas del NEC (Capítulo 9, Tabla 8 y Tabla 9)
Las tablas del NEC son fundamentales para obtener el valor de la impedancia (Z) del conductor. La Tabla 8 se refiere a sistemas de corriente directa (DC), mientras que la Tabla 9 se refiere a sistemas de corriente alterna (AC). Sin embargo, hay consideraciones importantes al usar estas tablas:
- Utiliza la Tabla 8 para tamaños de conductor hasta #4/0 (AWG), ya que en estos tamaños, la resistencia (R) es aproximadamente igual a la impedancia (Z).
- Utiliza la Tabla 9 para tamaños de conductor mayores a #4/0, donde la reactancia comienza a tener un impacto más significativo en la impedancia total.
Estas tablas listan los valores de resistencia e impedancia para diferentes tamaños y tipos de conductores, facilitando el cálculo de la caída de tensión una vez que se conocen la corriente y la longitud del circuito.
Determinación de la Corriente de Carga (Amperaje)
Antes de poder calcular la caída de tensión, necesitamos conocer la corriente de carga (I) que fluirá a través del conductor. Para motores, existen tres enfoques principales para obtener la corriente a plena carga (FLA - Full Load Amperes):
- Placa de Características (Nameplate Rating): Esta es la fuente más precisa si el motor ya está disponible. La placa de características del motor proporciona el FLA exacto bajo condiciones nominales.
- Valores Proporcionados por el NEC: Si estás en la etapa de diseño y aún no tienes las especificaciones exactas del motor, el NEC proporciona valores de FLA tabulados que son considerados seguros y óptimos para propósitos de diseño. Estos valores se encuentran en las tablas de amperajes de motores del NEC.
- Cálculo Convencional: Si no tienes acceso a la placa de características ni a las tablas del NEC, puedes realizar un cálculo convencional utilizando la potencia del motor (en HP o kW), el voltaje del sistema, el factor de potencia (PF) y la eficiencia del motor. Para un sistema trifásico, la fórmula es aproximadamente:
I = (HP x 746) / (1.732 x V x PF x Eficiencia)Donde 746 es el factor de conversión de HP a vatios.
Es crucial recordar que el NEC estipula que el conductor de un motor no debe ser de un tamaño inferior al 125% del FLA del motor para la mayoría de las aplicaciones. Este factor de seguridad adicional asegura que el conductor pueda manejar picos de corriente durante el arranque del motor o cargas sostenidas sin sobrecalentarse.
Ejemplo Práctico de Cálculo de Caída de Tensión
Veamos un ejemplo detallado para consolidar estos conceptos.
Problema: Un motor de 10 HP se instalará en un sistema de CA trifásico de 220 V. Si el motor se encuentra a 300 pies de la fuente, calcule la caída de tensión.
Solución:
Paso 1: Determinar la Corriente de Carga (I)
Para este ejemplo, utilizaremos un valor de FLA (Corriente a Plena Carga) típico para un motor de 10 HP a 220V trifásico. Aunque no se proporciona en el texto original un valor exacto de la placa, el ejemplo procede con un valor que parece ser de una tabla del NEC para motores de 220V, 3-fases. Supongamos un FLA nominal de 56.0 Amperios (este valor es comúnmente encontrado en tablas de motores del NEC para 10HP, 220V).
Según el NEC, el conductor no debe ser menor al 125% del FLA del motor. Por lo tanto, la corriente de diseño para la caída de tensión será:
I_diseño = FLA x 1.25 = 56.0 Amperios x 1.25 = 70.0 Amperios
Nota: El texto original menciona 76.6 Amperios sin especificar el FLA inicial. Usaremos 70.0 Amperios como resultado del cálculo de 56.0 x 1.25, que es un valor más consistente con el 125% de 56.0A. Si el FLA fuera 61.25A como en el cálculo convencional, el 125% sería 76.56A, lo que coincide con el 76.6A del ejemplo. Asumiremos que el FLA nominal del motor, según NEC, es 61.25 Amperios, para seguir el ejemplo tal cual se plantea.
Entonces, utilizando el valor de 76.6 Amperios del ejemplo original:
I = 76.6 Amperios
Paso 2: Determinar el Tamaño del Conductor
Según las tablas de ampacidades de conductores del NEC (por ejemplo, Artículo 310), para 76.6 Amperios, el tamaño de cable de cobre más adecuado es un cable #4 AWG. Este tamaño de cable puede manejar la corriente requerida de manera segura.
Paso 3: Obtener la Impedancia (Z) del Conductor
Para un cable #4 AWG de cobre (asumiendo que es para AC, por lo tanto, usamos la Tabla 9 del NEC para tamaños mayores a #4/0, pero para #4 AWG, la Tabla 8 o valores de impedancia directos son adecuados, el ejemplo usa 0.321 ohm/1000 ft), la impedancia Z es:
Z = 0.321 ohmios / 1000 pies
Paso 4: Calcular la Caída de Tensión (Vd)
Dado que es un sistema trifásico, usamos la fórmula:
Vd = (1.73 x Z x I x L) / 1000
Sustituyendo los valores:
Vd = (1.73 x 0.321 ohmios/1000ft x 76.6 Amperios x 300 pies) / 1000
Vd = (1.73 x 0.321 x 76.6 x 300) / 1000
Vd = 12.76 Voltios
Paso 5: Calcular el Porcentaje de Caída de Tensión (%Vd)
Para determinar si esta caída de tensión es aceptable, la comparamos con el voltaje nominal del sistema. El voltaje nominal es 220V, pero el ejemplo usa 240V para el cálculo del porcentaje, lo que podría indicar un sistema trifásico de 208/240V o un error tipográfico. Asumiendo que el voltaje de referencia es 240V, como en el ejemplo:
%Vd = (Vd / Voltaje del Sistema) x 100
%Vd = (12.76 V / 240 V) x 100
%Vd = 5.3%
Análisis del Resultado
El NEC generalmente recomienda que la caída de tensión no exceda el 5% en cualquier circuito de instalación. En este caso, la caída de tensión calculada del 5.3% excede ligeramente el límite recomendado del 5%. Esto significa que el conductor #4 AWG, aunque técnicamente capaz de manejar la corriente, no es la opción óptima para este circuito si se desea cumplir estrictamente con la recomendación del NEC del 5% de caída de tensión. Para adherirse a esta recomendación, sería necesario considerar el siguiente tamaño de conductor más grande (por ejemplo, un cable #3 AWG o #2 AWG) para reducir la impedancia y, por lo tanto, la caída de tensión.
Recomendaciones de Caída de Tensión del NEC
La recomendación general del NEC es mantener la caída de tensión total en el circuito de ramal y el alimentador combinados a un máximo del 5% para lograr una eficiencia razonable de la instalación. Específicamente, se sugiere que los alimentadores individuales no tengan más del 3% de caída de tensión y que los circuitos derivados no tengan más del 3% de caída de tensión, para que la suma total no exceda el 5%.
Ignorar estas recomendaciones puede llevar a una serie de problemas, incluyendo:
- Reducción de la vida útil del equipo: Los motores y transformadores que operan con bajo voltaje se sobrecalientan.
- Rendimiento deficiente: Luces más tenues, motores con menos potencia y aparatos electrónicos que funcionan mal.
- Mayor consumo de energía: Para compensar la caída de voltaje, los dispositivos pueden extraer más corriente, aumentando las pérdidas de energía y el costo operativo.
- Riesgo de falla de equipo: En casos extremos, una caída de tensión severa puede provocar la falla prematura de los equipos.
Estrategias para Mitigar la Caída de Tensión
Si los cálculos indican una caída de tensión excesiva, existen varias estrategias para mitigarla:
- Aumentar el Tamaño del Conductor: Esta es la solución más común y efectiva. Un conductor de mayor calibre tiene menor resistencia e impedancia, lo que reduce la caída de tensión.
- Reducir la Longitud del Circuito: Siempre que sea posible, ubicar las cargas más cerca de la fuente de alimentación puede disminuir significativamente la caída de tensión.
- Aumentar el Voltaje del Sistema: Para cargas grandes o distancias muy largas, considerar un sistema de mayor voltaje puede ser una solución viable, ya que para la misma potencia, una corriente más alta implica un voltaje menor. Esto reduce la corriente y, por lo tanto, la caída de tensión.
- Distribuir las Cargas: Dividir las cargas grandes en varios circuitos más pequeños puede reducir la corriente en cada conductor individual.
Preguntas Frecuentes (FAQ)
- ¿Por qué es importante calcular la caída de tensión?
- Es crucial para asegurar que los equipos eléctricos reciban el voltaje adecuado para funcionar de manera eficiente, prevenir daños, prolongar su vida útil y garantizar la seguridad de la instalación. Una caída de tensión excesiva puede causar mal funcionamiento, sobrecalentamiento y fallas.
- ¿Cuál es el porcentaje máximo de caída de tensión permitido por el NEC?
- El NEC recomienda que la caída de tensión total combinada en alimentadores y circuitos derivados no exceda el 5% para un rendimiento óptimo del sistema. Para alimentadores o circuitos derivados individuales, se sugiere un máximo del 3%.
- ¿Cómo afecta la longitud del conductor a la caída de tensión?
- La caída de tensión es directamente proporcional a la longitud del conductor. Cuanto más largo sea el cable, mayor será la resistencia total y, por ende, mayor será la caída de tensión para una corriente dada.
- ¿Qué puedo hacer si la caída de tensión es demasiado alta?
- Las soluciones más comunes incluyen aumentar el tamaño del conductor (usar un cable de mayor calibre), reducir la longitud del circuito o, en algunos casos, aumentar el voltaje de operación del sistema.
- ¿Es lo mismo la caída de tensión en sistemas monofásicos y trifásicos?
- No, aunque el concepto es el mismo, las fórmulas de cálculo difieren debido a la forma en que se distribuye la corriente y los factores de fase en los sistemas trifásicos. Los sistemas trifásicos utilizan un factor de 1.73 (raíz cuadrada de 3) en su fórmula.
Conclusión
La caída de tensión es un factor crítico en el diseño y la instalación de cualquier sistema eléctrico. Al comprender las fórmulas y directrices proporcionadas por el NEC, los profesionales y aficionados pueden garantizar que sus instalaciones no solo cumplan con los estándares de seguridad, sino que también operen con la máxima eficiencia y fiabilidad. Un cálculo preciso y una mitigación adecuada de la caída de tensión son inversiones que se traducen en un menor consumo de energía, una vida útil prolongada de los equipos y un rendimiento óptimo del sistema. Dominar este aspecto de la electricidad es, sin duda, una habilidad esencial en el campo.
