¿Qué es la Amplitud del Voltaje? Guía Completa

En el vasto y complejo universo de la electricidad, comprender los conceptos fundamentales es clave para desentrañar cómo funcionan nuestros dispositivos y sistemas. Uno de esos conceptos esenciales es la amplitud del voltaje. A menudo, se habla de voltaje como una simple medida, pero su amplitud es mucho más que un número; es la 'altura' o 'fuerza' de una señal eléctrica, un factor determinante en su comportamiento y sus efectos en un circuito.

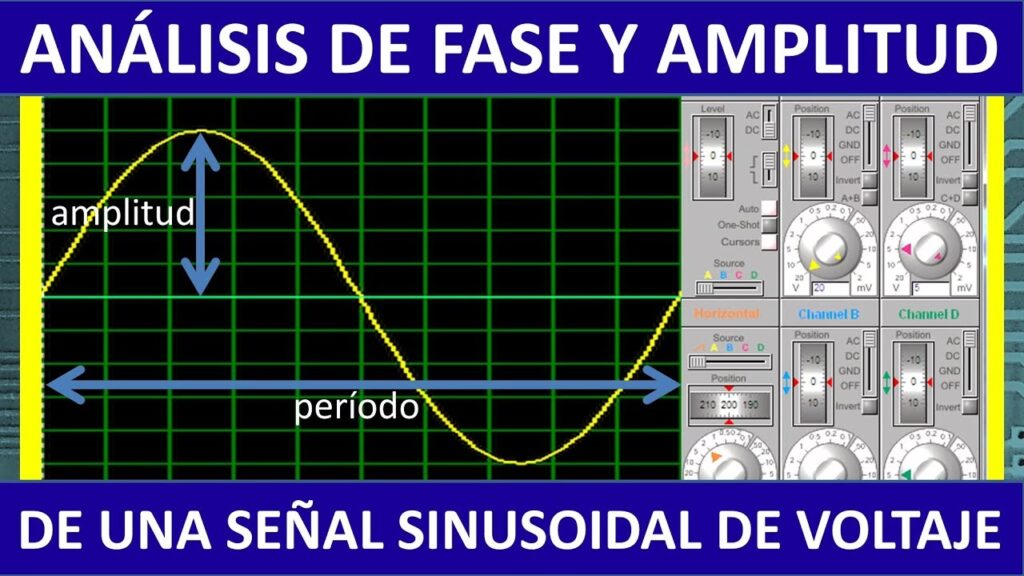

Imagínese una onda en el mar. La amplitud sería la distancia desde el nivel del mar hasta la cresta de la ola, o incluso la distancia total desde el punto más bajo hasta el más alto. De manera análoga, en el contexto eléctrico, la amplitud de una señal se define como el valor de tensión instantáneo o, más comúnmente, el valor de pico a pico. Es decir, la 'altura' o distancia que tenga la forma de onda con respecto a la línea de cero voltios (tierra) o bien entre su pico positivo y su pico negativo si la onda es de corriente alterna (CA).

La amplitud es, en esencia, una medida de la extensión máxima de una onda o señal. Generalmente se define como la distancia desde el punto medio (o nivel cero) hasta el pico (el punto más alto) o el valle (el punto más bajo). En el ámbito de las señales sinusoidales, que son las más comunes en la corriente alterna, la amplitud refleja directamente la fuerza o intensidad de la señal. Esta intensidad influye de manera crucial en el comportamiento de la señal en diversos circuitos y sistemas electrónicos.

Tipos de Amplitud del Voltaje: Más Allá del Valor Simple

Cuando hablamos de la amplitud del voltaje, especialmente en corriente alterna, no hay una única forma de medirla. Dependiendo de la aplicación y el contexto, podemos referirnos a diferentes valores que representan la magnitud de la onda. Los más importantes son el valor de pico, el valor de pico a pico, el valor eficaz (RMS) y el valor promedio.

Amplitud de Pico (Vp o Vmax)

La amplitud de pico es la altura de una forma de onda de CA, medida desde el cero (la línea de referencia) hasta el punto positivo más alto (la cresta) o el punto negativo más bajo (el valle) en un gráfico de voltaje versus tiempo. Para una onda sinusoidal simétrica, el valor del pico positivo es igual en magnitud al valor del pico negativo. Este valor nos indica el voltaje máximo que una señal alcanzará en cualquier dirección desde su punto de equilibrio.

Amplitud de Pico a Pico (Vpp)

El valor de pico a pico es la diferencia total entre el pico positivo máximo y el pico negativo máximo de una forma de onda. Es, literalmente, la 'distancia' vertical desde la cresta más alta hasta el valle más profundo. Para una onda sinusoidal perfectamente simétrica, el valor de pico a pico es el doble del valor de pico (Vpp = 2 * Vp). Esta medición es útil para determinar el rango total de voltaje que un componente o circuito debe soportar sin dañarse.

Valor Eficaz (RMS - Root Mean Square)

El valor eficaz, o RMS por sus siglas en inglés (Root Mean Square), es quizás la medida más importante y utilizada para describir la amplitud de una señal de corriente alterna, especialmente cuando se trata de energía. El valor RMS de una señal de CA es el valor de voltaje que produciría la misma cantidad de calor en una resistencia que un voltaje de corriente continua (CC) equivalente. En otras palabras, es el valor de CC equivalente en términos de potencia que entrega la señal de CA.

Para una onda sinusoidal pura, el valor RMS se calcula dividiendo el valor de pico por la raíz cuadrada de 2 (VRMS = Vp / √2 ≈ Vp / 1.414). La mayoría de los voltímetros y multímetros digitales miden el valor RMS cuando se configuran para medir voltaje de CA, ya que es la medida más relevante para la potencia y el consumo energético. Por ejemplo, cuando hablamos de que el voltaje de la red eléctrica en un hogar es de 220V o 120V, nos referimos al valor RMS.

Valor Promedio (Vavg)

El valor promedio de una onda de CA simétrica (como una sinusoidal sin offset de CC) es cero, ya que los semiciclos positivos y negativos se cancelan entre sí. Sin embargo, el valor promedio se utiliza a menudo para formas de onda rectificadas (donde una parte de la onda se invierte o se elimina) o para ondas con un componente de CC. Para una onda sinusoidal rectificada de media onda, el valor promedio es Vp/π, y para una onda sinusoidal rectificada de onda completa, es 2Vp/π. Aunque no es tan común para describir la amplitud de una señal de CA pura, es relevante en fuentes de alimentación y circuitos de procesamiento de señales.

Importancia de la Amplitud del Voltaje en Circuitos y Sistemas

La amplitud del voltaje no es solo una curiosidad académica; tiene implicaciones prácticas fundamentales en cada aspecto de la electrónica y la electricidad:

• Potencia y Energía: La amplitud RMS es directamente proporcional a la cantidad de potencia que una señal de CA puede entregar a una carga. Una mayor amplitud RMS significa más energía disponible.
• Comportamiento de Componentes: Los componentes electrónicos, como transistores, diodos o condensadores, tienen límites de voltaje máximo que pueden soportar. Exceder la amplitud de pico puede causar daños irreversibles al componente.
• Fidelidad de la Señal: En aplicaciones de audio o comunicación, la amplitud de la señal se relaciona con el 'volumen' o la 'intensidad' de la información transmitida. Una amplitud inadecuada puede resultar en una señal débil o distorsionada.
• Seguridad: La amplitud del voltaje es un factor crítico para la seguridad eléctrica. Voltajes de pico elevados pueden ser peligrosos incluso si el valor RMS es relativamente bajo, ya que representan el punto máximo de tensión que puede experimentar un cuerpo o un aislamiento.
• Interferencia y Ruido: La amplitud de las señales no deseadas (ruido) puede afectar la calidad de una señal deseada. Comprender la amplitud de ambas es crucial para el diseño de filtros y sistemas de supresión de ruido.

Medición de la Amplitud del Voltaje

La medición de la amplitud del voltaje se realiza utilizando diferentes instrumentos, cada uno adecuado para un tipo particular de medición:

• Multímetros: La mayoría de los multímetros digitales modernos son capaces de medir el voltaje RMS de señales de CA. Algunos modelos más avanzados, conocidos como 'True RMS', pueden medir con precisión el valor RMS de formas de onda no sinusoidales.
• Osciloscopios: Los osciloscopios son herramientas indispensables para visualizar formas de onda y medir sus amplitudes de pico y pico a pico de manera directa. Permiten observar la 'altura' de la onda en tiempo real, lo que es crucial para analizar señales complejas, pulsos o transitorios.
• Analizadores de Espectro: Para el análisis de señales en el dominio de la frecuencia, los analizadores de espectro pueden mostrar la amplitud de diferentes componentes de frecuencia en una señal compleja.

Tabla Comparativa de Amplitudes para una Onda Sinusoidal

Para ilustrar las relaciones entre los diferentes tipos de amplitud, consideremos una onda sinusoidal con un valor de pico (Vp) de 10 voltios.

Esta tabla resalta cómo, aunque se refieren a la misma señal, cada medida de amplitud proporciona una perspectiva diferente y útil sobre su magnitud.

Preguntas Frecuentes sobre la Amplitud del Voltaje

¿Cuál es la diferencia más importante entre el voltaje pico y el voltaje RMS?

La diferencia más importante radica en su aplicación. El voltaje pico (Vp) te dice el valor instantáneo máximo que la señal alcanzará, lo cual es crítico para la selección de componentes y la seguridad (límites de ruptura). El voltaje RMS (VRMS) te dice la cantidad de energía real o la potencia equivalente que la señal de CA puede entregar, lo que es fundamental para cálculos de potencia y consumo energético en la mayoría de las aplicaciones de CA.

¿La frecuencia de una señal afecta su amplitud?

No, la frecuencia y la amplitud son características independientes de una onda. La frecuencia se refiere a la cantidad de ciclos por segundo (Hz), mientras que la amplitud se refiere a la magnitud o 'altura' de la onda. Una señal puede tener una alta amplitud y baja frecuencia, o baja amplitud y alta frecuencia, o cualquier combinación. Sin embargo, en ciertos circuitos resonantes o filtros, la respuesta de amplitud puede variar con la frecuencia, pero esto es una característica del circuito, no de la onda en sí.

¿Por qué mi multímetro solo mide el valor RMS de CA?

Los multímetros están diseñados principalmente para aplicaciones prácticas donde la potencia y el consumo de energía son importantes. Dado que el valor RMS es el que representa la capacidad de una señal de CA para entregar potencia de manera equivalente a una señal de CC, es la medida estándar y más útil para la mayoría de los usuarios. Para medir valores de pico o pico a pico, se necesita un osciloscopio, ya que estos instrumentos visualizan la forma de onda completa.

¿Qué sucede si la amplitud del voltaje es demasiado alta o demasiado baja?

Si la amplitud es demasiado alta, puede dañar los componentes del circuito al exceder sus límites de voltaje máximo, provocar aislamiento eléctrico defectuoso o representar un peligro de descarga eléctrica. Si es demasiado baja, es posible que los dispositivos no funcionen correctamente, que las señales se pierdan en el ruido o que no haya suficiente potencia para operar una carga.

¿La amplitud se aplica solo a las ondas sinusoidales?

No, el concepto de amplitud se aplica a cualquier tipo de forma de onda (cuadrada, triangular, pulsos, etc.). Sin embargo, las relaciones entre pico, pico a pico y RMS varían significativamente para formas de onda no sinusoidales. Por ejemplo, para una onda cuadrada, el valor de pico y el valor RMS son los mismos.

Conclusión

La amplitud del voltaje es un concepto fundamental en el estudio de la electricidad y la electrónica. Comprender sus diferentes facetas —pico, pico a pico, RMS y promedio— es crucial para diseñar, analizar y solucionar problemas en circuitos eléctricos. Es la medida que nos dice cuán 'fuerte' es una señal, impactando directamente en la potencia que puede entregar, la seguridad del sistema y el comportamiento de los componentes. Dominar este concepto no solo mejora nuestra comprensión teórica, sino que también nos equipa con las herramientas para interactuar de manera más efectiva y segura con el mundo eléctrico que nos rodea.
