Cálculo de Impedancia de Cable y Tensión en Solar

En el vasto y complejo mundo de las instalaciones eléctricas, y más específicamente en el ámbito de la energía solar fotovoltaica, comprender y calcular la impedancia de los cables es fundamental. Este conocimiento no solo garantiza la eficiencia y seguridad de un sistema, sino que también asegura el cumplimiento de las estrictas normativas vigentes. Uno de los desafíos más críticos en el diseño de sistemas solares es gestionar el voltaje de subida (o caída), un fenómeno que, si no se controla adecuadamente, puede comprometer el rendimiento y la fiabilidad de la instalación. Las normativas australianas y neozelandesas, como la AS/NZS 4777.1, establecen un límite estricto del 2% para la subida de voltaje desde el punto de suministro (POS) o punto de acoplamiento (POA) hasta el inversor. Este artículo explorará en profundidad las metodologías para calcular la impedancia del cable y su impacto en el voltaje, comparando el método estándar mV/A.m con el más preciso método de impedancia del cable, proporcionando las herramientas necesarias para un diseño eléctrico impecable.

Entendiendo la Impedancia del Cable y el Voltaje de Subida/Caída

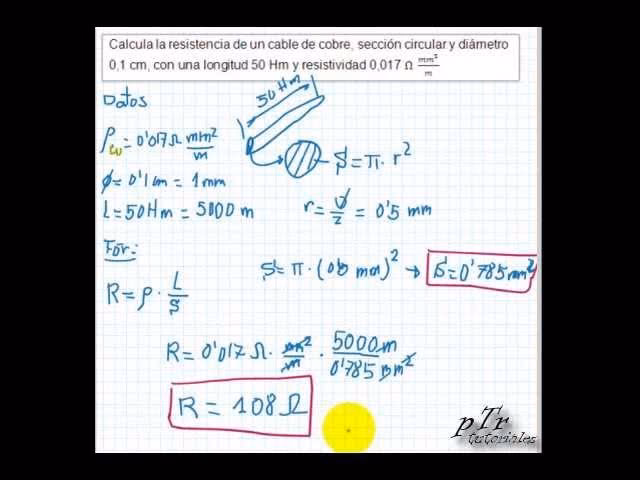

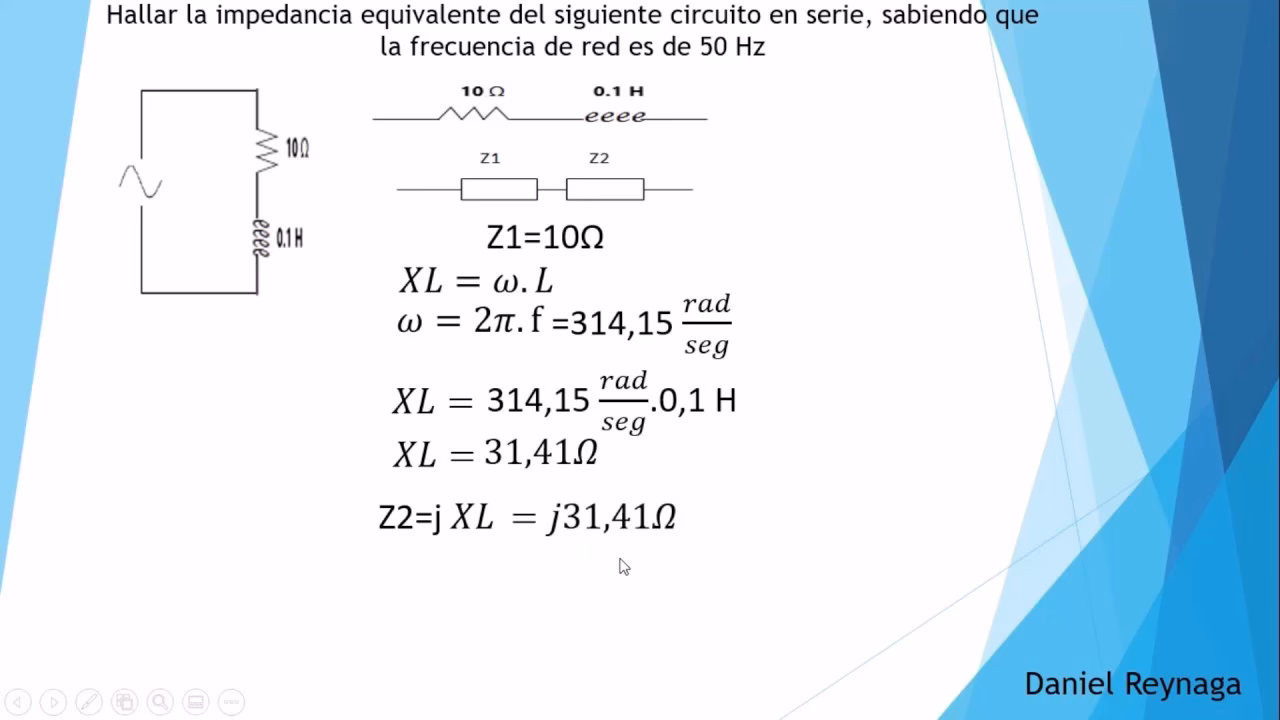

La impedancia de un cable (Zc) es un concepto crucial en ingeniería eléctrica que describe la oposición total que un circuito presenta al flujo de una corriente alterna. A diferencia de la resistencia, que solo considera la oposición al flujo de corriente continua, la impedancia en corriente alterna incluye dos componentes: la resistencia (Rc) y la reactancia (Xc). La resistencia se debe a las propiedades del material conductor y su geometría, mientras que la reactancia es una oposición al flujo de corriente debido al campo magnético y eléctrico generado alrededor del conductor cuando fluye una corriente alterna. Matemáticamente, la impedancia se expresa como la raíz cuadrada de la suma de los cuadrados de la resistencia y la reactancia: Zc = √(Rc² + Xc²).

En el contexto de un sistema eléctrico, y en particular en una instalación solar, la impedancia del cable es directamente responsable del voltaje de subida o caída. Cuando la energía fluye a través de un cable, parte de la tensión se pierde (caída de voltaje) o se gana (subida de voltaje) debido a la impedancia del cable. En una instalación solar, para que la energía fluya desde el inversor hacia la red, el voltaje en el inversor debe ser ligeramente superior al voltaje de la red. Si los cables no están dimensionados correctamente, y su impedancia es demasiado alta, la tensión tendrá que aumentar excesivamente para empujar la corriente, lo que lleva a una subida de voltaje inaceptable.

La normativa AS/NZS 4777.1 es muy clara al respecto: el voltaje de subida se restringe a un máximo del 2% desde el punto de suministro (POS) hasta el último inversor. Este valor es crítico para la estabilidad de la red y la eficiencia del sistema. Los instaladores deben evaluar el cableado existente y realizar los cálculos necesarios para determinar las especificaciones del nuevo cableado, asegurando que se cumpla este requisito. Una subida de voltaje excesiva no solo puede provocar el apagado de los inversores, sino que también puede afectar la calidad de la energía entregada a la red.

Métodos de Cálculo de Voltaje de Subida y Caída

Existen principalmente dos métodos para calcular el voltaje de subida o caída en los cables de un sistema eléctrico, cada uno con su nivel de precisión y aplicabilidad.

El Método Estándar: mV/A.m

El método mV/A.m es un enfoque comúnmente utilizado y asumido como un escenario de "peor caso" en muchas aplicaciones, incluyendo la referenciada en la norma AS4777. Este método simplifica el cálculo utilizando un factor predeterminado de milivoltios por amperio por metro (mV/A.m) para un tipo de cable específico. Este factor ya incorpora la resistencia y, en cierta medida, la reactancia, para dar una estimación rápida y segura.

La fórmula para calcular la caída o subida de voltaje (Vd/r) utilizando este método es la siguiente:

Vd/r = (L x I x Vc) / 1000

Donde:

• L es la longitud del cable en metros.
• I es la corriente que fluye a través del cable en amperios.
• Vc es el factor mV/A.m para el cable en cuestión, que se obtiene de tablas normativas (como la Tabla 41, columna 6 de AS/NZS 3008).
• Vd/r es el voltaje de subida o caída en voltios.

Es importante destacar que, matemáticamente, el cálculo de la subida y la caída de voltaje se realiza de la misma manera; la diferencia reside en la dirección del flujo de energía y el punto de referencia.

El Método de Impedancia del Cable: Mayor Precisión

Para una evaluación más precisa y detallada de la caída o subida de voltaje, especialmente cuando los resultados del método mV/A.m están cerca del límite permitido, se recomienda utilizar el método de impedancia del cable. Este método se basa directamente en la impedancia real del cable, que considera tanto su resistencia como su reactancia, proporcionando un cálculo más ajustado a las condiciones reales.

Según AS3008:2017, una evaluación más precisa de la caída de voltaje (Vd) puede hacerse usando la ecuación apropiada de la Cláusula 4.5, la reactancia del cable determinada de las Tablas 30 a 33, y la resistencia de corriente alterna del cable determinada de las Tablas 34 a 39.

La fórmula general para la caída de voltaje es:

Vd = I x Zc

Donde:

• Vd es la caída de voltaje en el cable, en voltios.
• I es la corriente que fluye en el cable, en amperios.
• Zc es la impedancia del cable, en ohmios, calculada como: Zc = √(Rc² + Xc²)

Aquí:

• Rc es la resistencia del cable en ohmios; una función del material, tamaño y temperatura de los conductores.
• Xc es la reactancia del cable en ohmios; una función de la forma del conductor y el espaciado del cable.

Para sistemas específicos, las fórmulas se adaptan:

• Para un sistema de suministro monofásico de dos hilos: La impedancia de los conductores activo y neutro se toma en cuenta. Como estos conductores son del mismo material y generalmente del mismo tamaño, la caída de voltaje en el circuito es el doble de lo que sería para un solo cable. La fórmula es: Vd = (I x L x Zc) / 1000 (donde se asume que Zc ya considera el circuito completo o se duplica el resultado de un solo cable).
• Para un circuito trifásico equilibrado: No fluye corriente en el conductor neutro, y en cualquier momento dado, la corriente que fluye en un conductor activo será equilibrada por las corrientes que fluyen en los otros conductores activos. La caída de voltaje por fase a neutro es la caída de voltaje en un cable, y la caída de voltaje entre fases es: Vd = (√3 x I x L x Zc) / 1000

Caso Práctico: Aplicación en un Sistema Solar Residencial

Para ilustrar la aplicación de estos métodos, consideremos un ejemplo práctico de un sistema solar con las siguientes características y configuración de cableado:

• Componentes del sistema: 3 inversores de 100 kVA cada uno, un Cuadro de Distribución Fotovoltaico (PVDB), un Cuadro de Distribución (DB), un Cuadro de Distribución Principal (MSB) y el Punto de Suministro (POS).
• Configuración del cableado:
• Inversores a PVDB: Cobre (Cu) XLPE 90 grados, 4C+E, Cable sólido en envolvente de cableado en aire, 150mm².
• PVDB a DB: Cobre (Cu) XLPE 90 grados, Mononúcleo sólido, Tocando sin envolvente, 150mm², 2 cables en paralelo por fase.
• DB a MSB: Cobre (Cu) XLPE 90 grados, Mononúcleo sólido, Tocando sin envolvente, 150mm², 2 cables en paralelo por fase.
• MSB a POS: Cobre (Cu) XLPE 90 grados, Mononúcleo sólido, Tocando sin envolvente, 300mm², 2 cables en paralelo por fase.

Este ejemplo demuestra la complejidad de un sistema real, donde múltiples segmentos de cable con diferentes especificaciones y configuraciones (como el uso de cables paralelos para distribuir la corriente y reducir la caída de voltaje) deben ser considerados en el cálculo total de la subida de voltaje.

Resultados Comparativos de los Métodos

Realizando los cálculos para cada segmento del sistema utilizando ambos métodos, obtenemos los siguientes resultados para la subida de voltaje:

Como se puede observar en la tabla, el método de impedancia del cable consistentemente arroja un valor ligeramente inferior para la subida de voltaje en cada tramo, lo que resulta en una subida total menor (1.766% vs. 1.918%). Ambos resultados están por debajo del límite del 2% estipulado por la normativa, pero la diferencia subraya la mayor precisión del método de impedancia.

Consideraciones Adicionales: Capacidad de Corriente del Cable

Si bien la subida o caída de voltaje es un factor crítico, no es la única consideración al seleccionar un cable. La Capacidad de Corriente del Cable (CCC) también es de suma importancia. El cable debe ser capaz de transportar de forma segura la corriente máxima que el sistema le imponga sin sobrecalentarse ni dañarse. En el ejemplo anterior, se utilizaron cables paralelos en varios tramos. Esta es una técnica común para aumentar la CCC total de un circuito y, al mismo tiempo, reducir la impedancia efectiva, lo que contribuye a minimizar la subida de voltaje. Cuando se utilizan cables paralelos, se asume que la corriente se distribuye equitativamente entre ellos, lo que se refleja en los cálculos de subida de voltaje.

Preguntas Frecuentes (FAQ)

¿Por qué es importante calcular la impedancia del cable en instalaciones solares?

Es crucial para garantizar que el voltaje de subida desde los inversores hasta el punto de suministro no exceda los límites normativos (2% en AS/NZS 4777.1). Un cálculo preciso evita problemas de rendimiento del inversor, pérdidas de energía y asegura la conformidad con las regulaciones de la red eléctrica, prolongando la vida útil de los equipos y la eficiencia del sistema.

¿Cuál es la diferencia principal entre el método mV/A.m y el método de impedancia del cable?

El método mV/A.m es un cálculo simplificado que utiliza un factor predefinido de milivoltios por amperio por metro, a menudo considerando un escenario de "peor caso". El método de impedancia del cable es más preciso, ya que calcula directamente la impedancia del cable (Zc = √(Rc² + Xc²)) basándose en su resistencia (Rc) y reactancia (Xc) reales, obtenidas de tablas específicas. Esto proporciona un resultado más cercano a las condiciones operativas reales.

¿Cuándo debo usar el método de impedancia del cable?

El método de impedancia del cable es particularmente útil cuando los resultados del método mV/A.m están muy cerca o ligeramente por encima del límite de voltaje de subida permitido (por ejemplo, el 2%). Al ser más preciso, puede demostrar que la instalación cumple la normativa incluso si el método estándar sugiere lo contrario, evitando el sobredimensionamiento innecesario de los cables.

¿Qué normativas regulan el voltaje de subida en Australia y Nueva Zelanda?

Las principales normativas son AS/NZS 4777.1 para instalaciones fotovoltaicas conectadas a la red, que estipula el límite del 2% de subida de voltaje. También se hace referencia a AS/NZS 3008, que proporciona las tablas y ecuaciones para determinar la resistencia y reactancia de los cables.

¿Qué es la impedancia de onda en cables coaxiales y cómo se relaciona con la impedancia de un cable de potencia?

La impedancia de onda es un parámetro de los cables coaxiales que describe la relación entre la tensión y la corriente en cualquier punto del cable cuando no hay reflexiones. Se expresa en ohmios (por ejemplo, 50 Ω o 75 Ω) y depende del diámetro del conductor interior, el diámetro exterior del cable y la permitividad dieléctrica del aislamiento. Es fundamental para la transmisión de señales de alta frecuencia (TV, radio, datos). No debe confundirse directamente con la impedancia de un cable de potencia (Zc = √(Rc² + Xc²)), que es relevante para la caída/subida de voltaje en sistemas de distribución de energía.

¿Se puede medir la impedancia de onda de un cable coaxial con un calibre?

Sí, de manera indirecta y aproximada. Un calibre (pie de rey) permite medir el diámetro del conductor interior (d) y el diámetro interno de la pantalla (D). Con estos valores y un conocimiento aproximado de la permitividad dieléctrica (Er) del aislante, se puede calcular la impedancia de onda (Zo) mediante la fórmula: Zo = (138 / √Er) * log10(D/d). Aunque no es una medición directa, permite identificar si un cable es de 50 o 75 ohmios con suficiente precisión para la mayoría de los propósitos prácticos, ya que los valores de Er para los dieléctricos comunes son conocidos (ej. aire Er=1, polietileno sólido Er=2.3, polietileno expandido Er≈1.5).

Conclusión

La selección y el dimensionamiento adecuados de los cables son pilares fundamentales para la seguridad, eficiencia y conformidad de cualquier instalación eléctrica, especialmente en sistemas de energía solar. Hemos visto que, si bien el método mV/A.m es una herramienta útil y conservadora para los cálculos de voltaje de subida, el método de impedancia del cable ofrece una precisión superior. Esta mayor exactitud puede ser determinante en situaciones donde los resultados iniciales se acercan peligrosamente al límite permitido, permitiendo optimizar el diseño sin comprometer la seguridad o la normativa.

Es vital recordar que, además de la subida de voltaje, la capacidad de transporte de corriente del cable (CCC) es igualmente crítica. Un cable debe poder soportar la corriente del sistema sin sobrecalentarse. Al combinar una comprensión profunda de la impedancia del cable con una selección adecuada basada en la CCC, los profesionales pueden garantizar la longevidad y el rendimiento óptimo de sus proyectos. La ingeniería de precisión en el cableado no es un detalle menor; es la base sobre la que se asienta la fiabilidad de toda la instalación.
