VCEQ: El Corazón del Punto de Operación del Transistor

En el fascinante mundo de la electrónica, los transistores son componentes fundamentales que actúan como amplificadores o interruptores, permitiendo el control de grandes corrientes con señales pequeñas. Sin embargo, para que un transistor funcione correctamente y de forma predecible, es esencial establecer un punto de operación adecuado. Este punto de operación, a menudo denominado punto Q (de Quiescent, o reposo), se define por los valores de tensión colector-emisor (VCE) y la corriente de colector (IC) en condiciones de corriente continua (DC). Estos valores específicos, en el punto de reposo, son precisamente lo que conocemos como VCEQ e ICQ, y su correcta determinación es la clave para un diseño de circuito exitoso.

Comprender VCEQ e ICQ no es solo una formalidad teórica; es una necesidad práctica. Un punto de operación mal elegido puede llevar a una amplificación distorsionada, un rendimiento ineficiente o incluso la destrucción del componente. Por ello, en este artículo, profundizaremos en qué son VCEQ e ICQ, cómo se calculan, y por qué son tan críticos para el diseño y funcionamiento de cualquier circuito basado en transistores de unión bipolar (BJT).

¿Qué es el Punto de Operación (Q) y por qué es crucial?

El punto de operación, o punto Q, de un transistor de unión bipolar (BJT) se refiere a las condiciones de corriente continua (DC) bajo las cuales el transistor está polarizado. Es el estado en el que se encuentra el transistor cuando no hay señal de entrada aplicada, o cuando la señal de entrada es cero. Los valores de corriente de colector (IC) y tensión colector-emisor (VCE) en este estado son precisamente ICQ y VCEQ, respectivamente.

La importancia del punto Q radica en su influencia directa sobre el comportamiento del transistor cuando se le aplica una señal de corriente alterna (AC). Para que un transistor actúe como un amplificador lineal, debe operar en su región activa, donde su ganancia de corriente (beta, β) es relativamente constante. Si el punto Q se desplaza demasiado cerca de la región de corte (donde el transistor está apagado) o de la región de saturación (donde está completamente encendido), la señal de salida se distorsionará, un fenómeno conocido como recorte (clipping).

Visualmente, el punto Q se sitúa sobre la recta de carga de DC, una línea que representa todas las posibles combinaciones de IC y VCE para un circuito dado. La ubicación del punto Q sobre esta recta determina cuánto espacio tiene la señal AC para oscilar antes de alcanzar las regiones de corte o saturación. Un punto Q ideal suele ubicarse aproximadamente en el centro de la recta de carga, maximizando el rango dinámico de la señal de salida sin distorsión.

La Tensión Colector-Emisor (VCE) en Detalle

La tensión colector-emisor (VCE) es la diferencia de potencial entre el colector y el emisor de un transistor. Es un parámetro crítico que nos indica cómo se distribuye la tensión en la rama de salida del transistor. En muchos circuitos de polarización, especialmente aquellos con polarización por emisor, la fórmula para VCE puede derivarse directamente de la Ley de Kirchhoff de tensiones aplicada al lazo colector-emisor.

La fórmula general para VCE, especialmente relevante en configuraciones de polarización de emisor, es:

VCE = VCC – IC (RC + RE)

Donde:

• VCC: Es la tensión de la fuente de alimentación del colector. Representa la tensión total disponible en el circuito.
• IC: Es la corriente de colector, la corriente que fluye desde la fuente de alimentación, a través de la resistencia de colector, el transistor y la resistencia de emisor.
• RC: Es la resistencia conectada en serie con el colector. Su función principal es convertir la corriente de colector en una caída de tensión, lo que permite que VCE varíe.
• RE: Es la resistencia conectada en serie con el emisor. Esta resistencia juega un papel crucial en la estabilidad del punto Q, ya que proporciona una retroalimentación negativa que ayuda a mantener la corriente de colector más constante frente a variaciones de temperatura o de las características del transistor (como β).

Esta ecuación nos dice que la tensión VCE es la tensión de la fuente VCC menos la caída de tensión total a través de las resistencias RC y RE debido a la corriente de colector IC. Es similar al circuito de polarización de emisor porque en esta configuración, RE está presente y contribuye a la caída de tensión total en el lazo de salida. La correcta elección de RC y RE, junto con la determinación de IC, es fundamental para establecer el VCEQ deseado y asegurar que el transistor opere en la región activa.

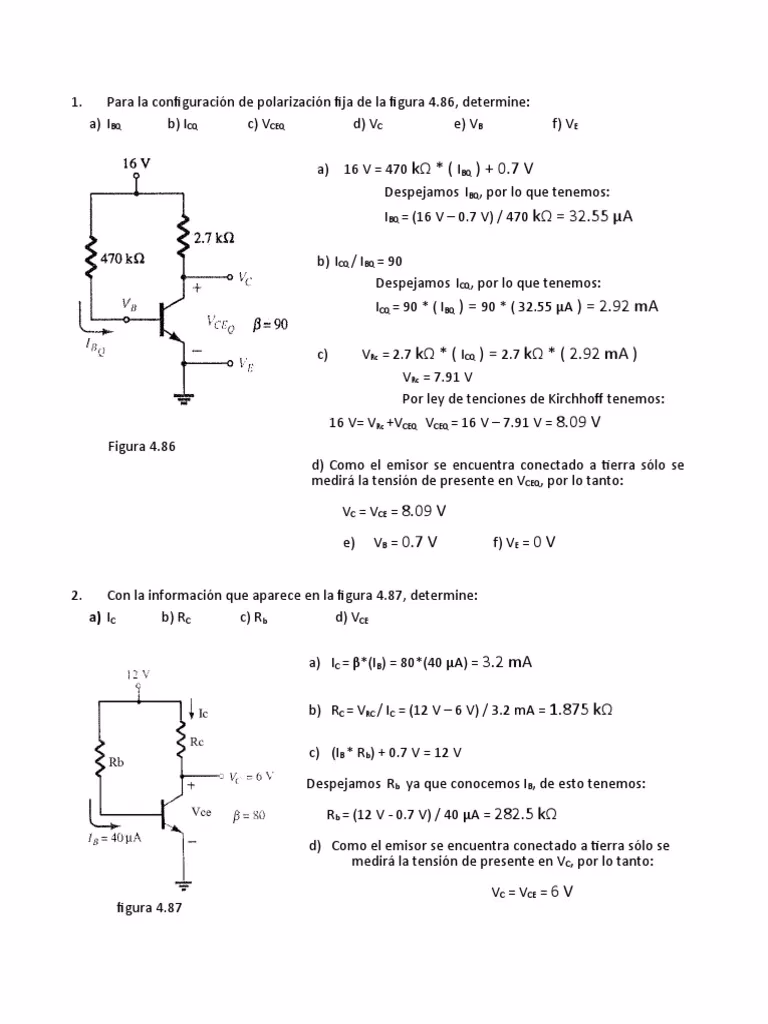

Cálculo de VCE e IC: Un Enfoque Práctico

Para ilustrar cómo se calculan IC y VCE (es decir, ICQ y VCEQ), vamos a resolver el problema planteado utilizando los valores proporcionados para un circuito de polarización por divisor de tensión, que es una de las configuraciones más estables y comunes.

Consideremos el siguiente circuito de polarización por divisor de tensión (aunque la información proporcionada no muestra el circuito, se asume esta configuración por la presencia de R1 y R2 junto con RC y RE):

Datos:

• R1
• R2
• RC
• RE
• β (beta) = 140
• VCC = 18 V

Paso 1: Calcular la tensión de Thevenin en la base (VBB) y la resistencia de Thevenin (Rth o RB)

Para simplificar el análisis del circuito de base, se utiliza el teorema de Thevenin. La tensión de Thevenin (VBB) es la tensión en la base si no hubiera corriente de base, y se calcula usando el divisor de tensión formado por R1 y R2:

VBB = VCC * (R2 / (R1 + R2))

La resistencia de Thevenin (Rth o RB) es la resistencia equivalente vista desde la base, con la fuente de tensión en cortocircuito:

Rth = (R1 * R2) / (R1 + R2)

(Dado que los valores numéricos de R1, R2, RC, RE no fueron proporcionados en el prompt, procederemos con un ejemplo genérico de cálculo, asumiendo valores para ilustrar el proceso. Para un cálculo real, se necesitarían los valores exactos de R1, R2, RC, RE.)

Ejemplo con valores asumidos:

• R1 = 39 kΩ
• R2 = 3.9 kΩ
• RC = 1 kΩ
• RE = 470 Ω

Calculemos VBB y Rth con estos valores:

VBB = 18 V * (3.9 kΩ / (39 kΩ + 3.9 kΩ)) = 18 V * (3.9 / 42.9) ≈ 1.63 V

Rth = (39 kΩ * 3.9 kΩ) / (39 kΩ + 3.9 kΩ) = (152.1 kΩ²) / (42.9 kΩ) ≈ 3.54 kΩ

Paso 2: Calcular la corriente del emisor (IE)

Una vez que tenemos VBB y Rth, podemos analizar el lazo base-emisor. La corriente que fluye a través de la resistencia de emisor (IE) es aproximadamente igual a la corriente de colector (IC), especialmente para valores altos de β. La tensión en el emisor (VE) es VBB menos la caída de tensión base-emisor (VBE), que para un transistor de silicio se asume típicamente como 0.7 V.

VE = VBB - VBE = VBB - 0.7 V

Y la corriente de emisor (IE) es:

IE = VE / RE = (VBB - VBE) / RE

Sin embargo, para una mayor precisión, debemos considerar la caída de tensión a través de Rth debido a la corriente de base (IB). La ecuación completa para IE es:

IE = (VBB - VBE) / (RE + (Rth / β))

Usando nuestros valores asumidos:

IE = (1.63 V - 0.7 V) / (470 Ω + (3540 Ω / 140)) = 0.93 V / (470 Ω + 25.29 Ω) = 0.93 V / 495.29 Ω ≈ 1.877 mA

Paso 3: Calcular la corriente del colector (ICQ)

La corriente de colector (IC) está relacionada con la corriente de emisor (IE) y la ganancia de corriente α (alfa), donde α = β / (β + 1). O, más comúnmente, se asume que IC ≈ IE para valores altos de β, lo cual es una aproximación muy buena.

ICQ ≈ IE

Por lo tanto, ICQ ≈ 1.877 mA.

Paso 4: Calcular la tensión colector-emisor (VCEQ)

Finalmente, para encontrar VCEQ, aplicamos la Ley de Kirchhoff de tensiones al lazo colector-emisor, como se explicó en la sección anterior:

VCEQ = VCC – ICQ (RC + RE)

Usando los valores calculados y asumidos:

VCEQ = 18 V – 1.877 mA * (1 kΩ + 470 Ω)

VCEQ = 18 V – 1.877 mA * 1470 Ω

VCEQ = 18 V – 2.759 V ≈ 15.241 V

Así, para este ejemplo, el punto de operación en continua sería ICQ ≈ 1.877 mA y VCEQ ≈ 15.241 V. Este es el punto Q del transistor para esta configuración.

VCE en Saturación (VCE(sat)) y Corte

Además de la región activa, donde el transistor funciona como amplificador, existen otras dos regiones de operación críticas: la región de corte y la región de saturación. Estas regiones son fundamentales cuando el transistor se utiliza como un interruptor electrónico.

Región de Corte

En la región de corte, el transistor está esencialmente 'apagado'. No hay corriente de base (IB ≈ 0), lo que a su vez significa que no hay corriente de colector (IC ≈ 0). En este estado, el transistor actúa como un interruptor abierto entre el colector y el emisor. La tensión VCE en corte se aproxima a la tensión de la fuente VCC, ya que no hay caída de tensión significativa a través de RC ni RE (porque IC es casi cero).

VCE (corte) ≈ VCC

Esto ocurre cuando la tensión base-emisor (VBE) es menor que la tensión de umbral (aproximadamente 0.7 V para silicio).

Región de Saturación

En contraste, en la región de saturación, el transistor está completamente 'encendido'. Actúa como un interruptor cerrado, permitiendo que la máxima corriente fluya desde el colector al emisor, limitada únicamente por las resistencias externas. En esta región, la corriente de base (IB) es lo suficientemente grande como para que el transistor ya no pueda aumentar su corriente de colector, incluso si se aumenta aún más IB. La tensión VCE en saturación (VCE(sat)) es muy pequeña, idealmente cero, pero en la práctica suele ser de 0.1 V a 0.3 V para transistores de silicio.

La fórmula para calcular la corriente de colector en saturación (IC(sat)) se deriva de la ecuación de VCE cuando VCE es igual a VCE(sat):

VCE(sat) = VCC – IC(sat) * RC

Reorganizando para IC(sat):

IC(sat) = (VCC – VCE(sat)) / RC

El ejemplo proporcionado en el prompt ilustra este cálculo:

IC(sat) = (10 V – 0.2 V) / 4 Ω = 9.8 V / 4 Ω = 2.45 A

Nótese que en este ejemplo, RC es muy pequeña (4 Ω), lo que resulta en una corriente de saturación muy alta (2.45 A). Esto es típico en aplicaciones de conmutación donde se desea maximizar la corriente que el transistor puede conducir.

La distinción entre estas tres regiones (corte, activa, saturación) es fundamental para el diseño de circuitos. Los amplificadores operan en la región activa, mientras que los interruptores digitales conmutan entre corte y saturación.

Impacto del Punto Q en el Diseño de Circuitos

La correcta selección y establecimiento del punto Q es, sin exagerar, uno de los aspectos más críticos en el diseño de circuitos con transistores. Un punto Q bien diseñado asegura que el transistor opere de manera predecible y eficiente, cumpliendo con su función dentro del circuito.

Amplificación Lineal

Cuando un transistor se utiliza como amplificador de señal, el objetivo es reproducir la forma de onda de la señal de entrada en una versión amplificada en la salida, sin distorsión. Esto solo es posible si el transistor permanece en la región activa durante todo el ciclo de la señal de entrada. Un punto Q centrado en la recta de carga de DC proporciona el máximo margen de maniobra para que la señal AC oscile sin alcanzar las regiones de corte o saturación. Si el punto Q está demasiado cerca del corte, la parte negativa de la señal de salida se recortará. Si está demasiado cerca de la saturación, la parte positiva se recortará. Ambos casos resultan en una salida distorsionada.

Estabilidad Térmica

Las características de los transistores, como la ganancia de corriente (β) y la tensión base-emisor (VBE), varían con la temperatura. Si el punto Q no es estable, estas variaciones pueden causar que la corriente de colector (ICQ) cambie significativamente, llevando al transistor a salirse de la región activa o a un sobrecalentamiento (fuga térmica). Las técnicas de polarización, como el divisor de tensión con resistencia de emisor (RE), están diseñadas específicamente para mejorar la estabilidad térmica del punto Q, haciendo que ICQ sea menos dependiente de β y de la temperatura.

Disipación de Potencia

La disipación de potencia en el colector (PC) de un transistor se calcula como el producto de VCEQ e ICQ (PC = VCEQ * ICQ). Es crucial que esta potencia disipada no exceda la máxima potencia nominal del transistor, especificada por el fabricante. Un punto Q mal elegido podría resultar en una disipación de potencia excesiva, lo que llevaría al sobrecalentamiento y eventualmente a la falla del transistor. Los diseñadores deben considerar tanto el rendimiento de la señal (amplificación) como la gestión térmica al seleccionar el punto Q.

Diferentes Métodos de Polarización

Existen varios métodos para establecer el punto Q, cada uno con sus propias ventajas y desventajas en términos de estabilidad, complejidad y consumo de componentes:

• Polarización fija: Simple, pero muy inestable ante variaciones de β y temperatura.
• Polarización por emisor: Mejora la estabilidad con una resistencia de emisor, pero reduce la ganancia AC a menos que se use un condensador de derivación.
• Polarización por divisor de tensión: El método más común y estable, ya que hace que el punto Q sea relativamente independiente de β. Es el que analizamos en el ejemplo.
• Polarización por retroalimentación de colector: Ofrece cierta estabilidad al retroalimentar la tensión del colector a la base.

La elección del método de polarización y el cálculo preciso de los valores de resistencia son pasos esenciales para asegurar que VCEQ e ICQ se sitúen en el lugar óptimo para la aplicación específica del circuito.

Tabla Comparativa de Regiones de Operación

Preguntas Frecuentes sobre VCEQ e ICQ

¿Por qué es importante el punto Q en un transistor?

El punto Q (VCEQ, ICQ) es crucial porque define las condiciones de operación de DC del transistor, lo que a su vez determina su capacidad para amplificar señales AC sin distorsión. Un punto Q bien elegido asegura que el transistor permanezca en su región activa, evitando el recorte de la señal y garantizando una operación lineal y eficiente.

¿Qué sucede si el punto Q está cerca de la saturación o el corte?

Si el punto Q está demasiado cerca de la región de saturación, la parte positiva de la señal de salida AC se recortará (distorsión). Si está demasiado cerca de la región de corte, la parte negativa de la señal de salida se recortará. En ambos casos, el amplificador producirá una señal de salida distorsionada, lo que es inaceptable para la mayoría de las aplicaciones de amplificación lineal. Para aplicaciones de conmutación, el transistor debe operar alternativamente entre corte y saturación.

¿Cómo se elige el punto Q ideal?

El punto Q ideal para un amplificador lineal se suele elegir para que esté aproximadamente en el centro de la recta de carga de DC. Esto proporciona el máximo rango dinámico para que la señal AC oscile sin alcanzar las regiones de corte o saturación. Para aplicaciones de conmutación, el punto Q no es un punto fijo, sino que el transistor se mueve entre los estados de corte y saturación.

¿Afecta la temperatura al punto Q?

Sí, la temperatura afecta significativamente el punto Q. Parámetros del transistor como β (ganancia de corriente) y VBE (tensión base-emisor) varían con la temperatura. Un aumento de temperatura puede causar que ICQ aumente, lo que a su vez puede llevar a un sobrecalentamiento adicional (fuga térmica) si el circuito de polarización no es lo suficientemente estable. Es por eso que se utilizan técnicas de polarización como la polarización por divisor de tensión con RE para estabilizar el punto Q frente a las variaciones de temperatura.

¿Qué es la recta de carga de DC y cómo se relaciona con VCEQ e ICQ?

La recta de carga de DC es una representación gráfica de todas las posibles combinaciones de VCE e IC para un circuito de colector-emisor dado. Se dibuja en el gráfico de características de salida del transistor (IC vs VCE). Los dos puntos extremos de la recta de carga son el punto de corte (IC=0, VCE=VCC) y el punto de saturación (VCE=VCE(sat), IC=IC(sat)). El punto Q (VCEQ, ICQ) es un punto específico sobre esta recta de carga que representa las condiciones de operación del transistor en reposo.

¿VCEQ es lo mismo que VCE?

VCE es la tensión colector-emisor en general. VCEQ es el valor específico de la tensión colector-emisor en el punto de operación en continua o punto de reposo (Q). Es decir, VCEQ es un caso particular de VCE cuando el circuito está en su estado de equilibrio sin señal de entrada.

En resumen, la comprensión de VCEQ e ICQ es la piedra angular para cualquier persona que desee diseñar o analizar circuitos electrónicos que involucren transistores. Estos valores no solo definen el estado de reposo del componente, sino que dictan directamente su capacidad para amplificar señales o actuar como interruptor de manera efectiva. Dominar estos conceptos permite a los ingenieros y aficionados crear circuitos estables, eficientes y libres de distorsiones, abriendo un mundo de posibilidades en el diseño electrónico.
