Dominando el Cálculo de Circuitos y Potencia Eléctrica

En un mundo cada vez más electrificado, comprender los principios fundamentales de la electricidad no es solo una curiosidad, sino una necesidad. Desde el funcionamiento de los dispositivos más simples hasta la complejidad de las redes eléctricas que iluminan nuestras ciudades, todo se rige por leyes y fórmulas que, una vez desveladas, nos permiten optimizar el consumo, garantizar la seguridad y promover un uso más eficiente de la energía. Este artículo te guiará a través de los conceptos esenciales para calcular circuitos y comprender la potencia eléctrica, convirtiéndote en un usuario más informado y consciente de la energía que te rodea.

La inmensa dependencia de la tecnología y la electricidad en nuestra vida diaria hace que el conocimiento de estos conceptos se convierta en una herramienta invaluable para consumidores, estudiantes y profesionales del sector eléctrico. Una gestión adecuada de la potencia eléctrica no solo contribuye a la optimización de recursos, sino también a la sostenibilidad a largo plazo de nuestro planeta. Prepárate para desentrañar los misterios de voltios, amperios y vatios.

Entendiendo los Circuitos Eléctricos: La Base de Todo

Antes de sumergirnos en las fórmulas, es crucial tener una noción clara de qué es un circuito eléctrico. En esencia, un circuito es un camino cerrado por donde la corriente eléctrica puede fluir. Está compuesto por diferentes elementos como fuentes de energía (baterías, generadores), conductores (cables), y componentes que consumen o controlan la energía (resistencias, bombillas, motores). Dentro de un circuito, interactúan tres magnitudes fundamentales:

• Corriente (I): Es el flujo de carga eléctrica a través de un conductor, medida en Amperios (A). Piensa en ella como la cantidad de agua que fluye por una tubería.
• Voltaje o Tensión (V): Es la diferencia de potencial eléctrico entre dos puntos, la 'fuerza' que impulsa la corriente, medida en Voltios (V). Sería la presión del agua en la tubería.
• Resistencia (R): Es la oposición al flujo de corriente, medida en Ohmios (Ω). Imagina los obstáculos o el estrechamiento de la tubería que dificultan el paso del agua.

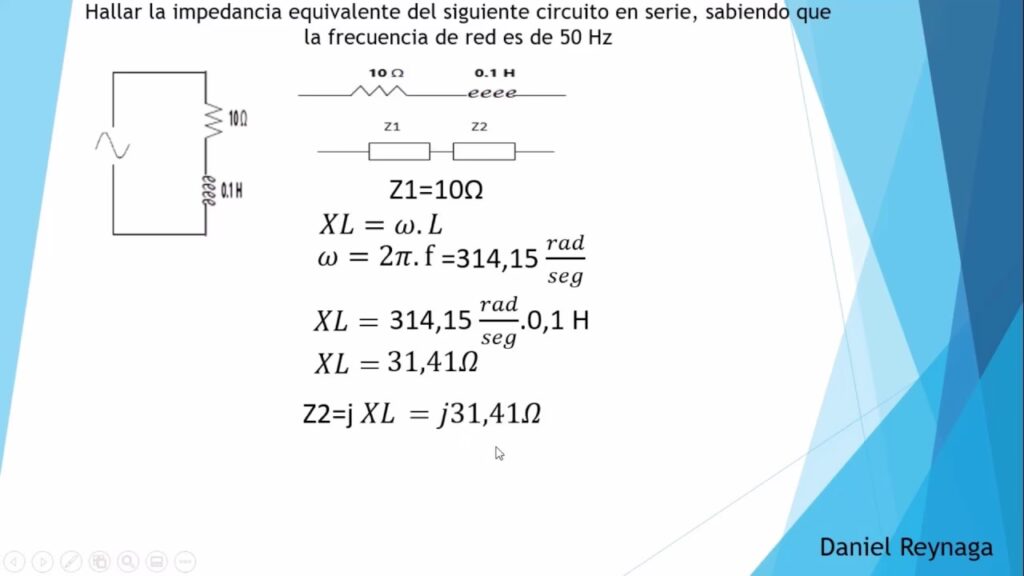

Circuitos en Serie: Un Camino Único

Un circuito en serie es aquel en el que los componentes están conectados uno tras otro, formando un único camino para la corriente eléctrica. Esto significa que la misma corriente fluye a través de cada componente. Si uno de los componentes se interrumpe, todo el circuito deja de funcionar. Calcular las propiedades de un circuito en serie es relativamente sencillo.

Para determinar la resistencia total en un circuito en serie, simplemente sumamos las resistencias individuales de cada componente. Esta es una de las fórmulas más fundamentales y sencillas en el estudio de los circuitos:

R_total = R₁ + R₂ + . . . + R_n

Donde R_total es la resistencia equivalente total del circuito, y R₁, R₂, ..., R_n son las resistencias individuales de cada componente conectado en serie.

De manera similar, la caída de tensión (o voltaje) total en un circuito en serie es la suma de las caídas de tensión individuales a través de cada componente. Esto es coherente con la Ley de Voltajes de Kirchhoff, que establece que la suma de las caídas de tensión en una malla cerrada es igual al voltaje de la fuente:

V_total = V₁ + V₂ + . . . + V_n

Aquí, V_total es el voltaje total suministrado por la fuente y V₁, V₂, ..., V_n son las caídas de tensión a través de cada resistencia individual.

Estas fórmulas son la piedra angular para analizar y diseñar circuitos simples, permitiéndonos predecir cómo se comportará la electricidad en un camino cerrado con múltiples obstáculos.

La Potencia Eléctrica: El Corazón del Consumo Energético

Más allá de la estructura de un circuito, es esencial comprender la potencia eléctrica, pues es el concepto que realmente mide el consumo y la capacidad de realizar trabajo. Comprender cómo se calcula es crucial para promover un uso eficiente de la energía y minimizar el impacto ambiental.

¿Qué es la Potencia Eléctrica?

La potencia eléctrica, un concepto fundamental en el ámbito de la electricidad, desempeña un papel crucial en nuestra vida cotidiana y en el funcionamiento de numerosos dispositivos y sistemas. Se define como la velocidad con la que se realiza trabajo o se transfiere energía en un circuito eléctrico. En otras palabras, representa la cantidad de energía que consume o suministra un dispositivo eléctrico en un período de tiempo determinado. Su unidad de medida en el Sistema Internacional es el vatio (W).

Tipos de Potencia: Activa, Reactiva y Aparente

Para un entendimiento completo, debemos tener en cuenta que la potencia eléctrica se clasifica principalmente en dos tipos, que en conjunto forman un tercer tipo:

• Potencia Activa (P): También conocida como potencia real, es la que verdaderamente realiza trabajo útil y directo. Es la energía que se convierte en luz, calor, movimiento o cualquier otra forma de energía que necesitamos. Por ejemplo, es la potencia que enciende una bombilla, hace girar un motor o calienta una estufa. Se mide en vatios (W).
• Potencia Reactiva (Q): Esta potencia está relacionada con la transferencia de energía entre componentes inductivos (como bobinas en motores, transformadores) y capacitivos (como condensadores) del circuito. No realiza trabajo útil directo; en cambio, es la energía que se almacena y se libera en los campos magnéticos y eléctricos de estos componentes. Aunque no produce trabajo directo, es necesaria para el funcionamiento de muchos dispositivos. Se mide en voltiamperios reactivos (VAR).
• Potencia Aparente (S): Es la potencia total que un sistema eléctrico debe suministrar para satisfacer tanto la potencia activa como la reactiva. Es la suma vectorial de la potencia activa y la potencia reactiva. Se mide en voltiamperios (VA). Es un indicador del tamaño total de la potencia que el sistema eléctrico debe manejar.

Para entender la diferencia, imagina un vaso de cerveza. La cerveza que realmente bebes y te sacia sería la potencia activa. La espuma que ocupa espacio, pero no puedes beber, sería la potencia reactiva. El tamaño total del vaso (cerveza más espuma) representa la potencia aparente. Para obtener la misma cantidad de cerveza (potencia activa), necesitas un vaso más grande si hay mucha espuma (potencia reactiva).

Fórmulas Clave para el Cálculo de Potencia

El cálculo de la potencia eléctrica se basa en principios fundamentales como la Ley de Ohm y la Ley de Joule, que relacionan voltaje, corriente y resistencia con la energía y el calor disipado. La fórmula fundamental para calcular la potencia (P) es:

P = V ⋅ I ⋅ cos(θ)

Donde:

• P es la potencia activa en vatios (W).
• V es la diferencia de potencial o voltaje en voltios (V).
• I es la corriente en amperios (A).
• cos(θ) es el factor de potencia, un valor entre 0 y 1 que indica la eficiencia en la conversión de energía. Un factor de potencia cercano a 1 significa que casi toda la potencia aparente se convierte en potencia activa útil.

En circuitos de corriente continua (CC), el cálculo es más sencillo, ya que no se considera el factor de potencia (cos(θ) es igual a 1). La fórmula se simplifica a:

P = V ⋅ I

En el caso de circuitos de corriente alterna (CA), donde existen tanto potencia activa como reactiva, la potencia total o aparente se expresa como una combinación vectorial de ambas:

S = P + jQ

Donde:

• S es la potencia aparente en voltiamperios (VA).
• P es la potencia activa en vatios (W).
• Q es la potencia reactiva en voltiamperios reactivos (VAR).
• j es la unidad imaginaria, utilizada para indicar que la potencia reactiva está 'desfasada' 90 grados respecto a la activa.

Optimizar el factor de potencia es esencial para mejorar la eficiencia energética y reducir pérdidas en el sistema eléctrico. Un bajo factor de potencia implica que se necesita una mayor potencia aparente para entregar la misma potencia activa, lo que se traduce en mayores corrientes, más pérdidas en los cables y un mayor desgaste de los equipos.

Ejemplos Prácticos de Cálculo de Potencia

La Potencia Eléctrica en la Factura de la Luz

Uno de los ejemplos más tangibles de la potencia eléctrica en nuestra vida es la factura de la luz. Para calcular la potencia eléctrica media en tu hogar a partir de tu consumo, necesitaríamos conocer tanto el consumo de energía eléctrica (expresado en kilovatios-hora, kWh) como la potencia contratada (expresada en kilovatios, kW). La potencia contratada es la cantidad máxima de energía que se puede consumir simultáneamente en un hogar o negocio y se establece al contratar el servicio eléctrico con la compañía suministradora.

Supongamos que en tu factura de luz, has consumido un total de 300 kWh durante el mes. Además, la potencia contratada para tu hogar es de 5 kW. Para calcular la potencia eléctrica media (o potencia activa promedio), podemos utilizar la fórmula:

Potencia Eléctrica (kW) = Consumo de Energía (kWh) / Horas en el Mes

Es importante tener en cuenta que el resultado será en kilovatios (kW). Si asumimos que hay 30 días en el mes y que cada día tiene aproximadamente 24 horas, podemos calcular el total de horas en el mes:

Horas en el Mes = 30 días * 24 horas/día = 720 horas

Ahora, sustituimos los valores en la fórmula:

Potencia Eléctrica (kW) = 300 kWh / 720 horas

Potencia Eléctrica (kW) ≈ 0.4167 kW

Entonces, la potencia eléctrica media consumida en tu hogar es aproximadamente 0.4167 kW. Para verificar si la potencia contratada es suficiente, la comparamos con la potencia contratada de 5 kW. En este caso, la potencia contratada es más que suficiente para cubrir tu demanda promedio, ya que 0.4167 kW es significativamente menor que los 5 kW contratados. Esto indica que podrías tener margen para conectar más electrodomésticos simultáneamente o, si tu consumo promedio es siempre tan bajo, podrías considerar reducir tu potencia contratada para ahorrar en la parte fija de tu factura.

Potencia Eléctrica en Dispositivos Cotidianos

Vamos a imaginar un escenario sencillo en el que queremos calcular la potencia eléctrica utilizada por una lámpara en un hogar. Para esto, necesitamos conocer dos factores clave: el voltaje (V) al que opera la lámpara y la corriente (I) que fluye a través de ella.

Supongamos que la lámpara funciona a 120 voltios y la corriente que pasa por ella es de 1.5 amperios. Como ya lo vimos, para calcular la potencia activa (real), usamos la fórmula para corriente continua (que es una buena aproximación para dispositivos resistivos en AC sin factor de potencia complejo):

P = V ⋅ I

P = 120 V ⋅ 1.5 A

P = 180 W

La potencia activa de la lámpara es de 180 vatios. Esto significa que la lámpara consume 180 vatios de energía eléctrica mientras está encendida para producir luz y calor.

Ahora, supongamos que queremos tener en cuenta la potencia aparente, que incluye tanto la potencia activa como la reactiva. Esto es más relevante para dispositivos con motores o transformadores, pero para fines ilustrativos, supongamos que, en este caso, el factor de potencia (cos(θ)) de la lámpara es 0.9. La fórmula para la potencia aparente (S) es:

S = P / cos(θ)

Sustituimos los valores conocidos:

S = 180 W / 0.9

S = 200 VA

Entonces, la potencia aparente de la lámpara es de 200 voltiamperios. Esta cifra nos da una imagen más completa del rendimiento eléctrico de la lámpara en el circuito, indicando la carga total que el suministro debe manejar, incluyendo cualquier componente reactivo.

Comparativa de Potencias

Preguntas Frecuentes (FAQs)

¿Por qué es importante el factor de potencia?

El factor de potencia es crucial porque indica la eficiencia con la que se utiliza la energía eléctrica. Un factor de potencia bajo (lejos de 1) significa que una mayor parte de la potencia aparente es reactiva, lo que obliga a la compañía eléctrica a generar y transmitir más potencia total para entregar la misma cantidad de potencia útil. Esto resulta en mayores pérdidas de energía en la red, equipos sobrecargados y, en muchos casos, recargos en la factura de la luz para grandes consumidores.

¿Cuál es la diferencia entre kW y kWh?

kW (kilovatio) es una unidad de potencia, que mide la velocidad a la que se consume o produce energía en un momento dado. Es como la velocidad de un coche (km/h). kWh (kilovatio-hora) es una unidad de energía, que mide la cantidad total de energía consumida o producida durante un período de tiempo. Es como la distancia recorrida por un coche (km). Tu factura de luz se basa en el consumo de kWh, es decir, cuánta energía utilizaste en total.

¿Cómo puedo reducir mi consumo de potencia reactiva?

La potencia reactiva es generada por dispositivos con bobinas (motores, transformadores) y condensadores. Para reducir un consumo excesivo de potencia reactiva y mejorar el factor de potencia, se suelen instalar bancos de condensadores. Estos compensan la energía reactiva inductiva, lo que resulta en una menor demanda de potencia aparente de la red y, por ende, una mayor eficiencia y posibles ahorros en la factura eléctrica, especialmente en entornos industriales.

¿Qué sucede si mi potencia contratada es muy baja o muy alta?

Si tu potencia contratada es muy baja, los interruptores automáticos (fusibles o disyuntores) de tu hogar o negocio saltarán con frecuencia cuando intentes usar demasiados aparatos eléctricos simultáneamente. Esto es un inconveniente y puede dañar algunos equipos. Si tu potencia contratada es muy alta, estarás pagando una cuota fija mensual más elevada de lo necesario en tu factura de luz, ya que no estás utilizando toda la potencia que tienes disponible. Es importante ajustar la potencia contratada a tus necesidades reales para optimizar el ahorro y la comodidad.

Conclusión

El mundo de la electricidad, aunque complejo en sus detalles más profundos, se rige por principios fundamentales que son accesibles para todos. Entender cómo se calculan los circuitos y, en particular, cómo se define y mide la potencia eléctrica, nos empodera como consumidores y nos permite tomar decisiones más inteligentes sobre el uso de la energía. Desde las simples sumas de resistencias en un circuito en serie hasta la distinción crucial entre potencia activa y reactiva, cada concepto nos acerca a un uso más eficiente y sostenible de este recurso vital. Esperamos que este artículo haya iluminado tu camino hacia un mayor conocimiento eléctrico.
