Ganancia Solar Indirecta: Clave del Confort Térmico

Desde tiempos inmemoriales, la humanidad ha buscado la manera de aprovechar el sol no solo para iluminar, sino también para calentar y acondicionar sus espacios. La sabiduría ancestral, como la observada por Sócrates sobre la orientación de las casas, ya intuía los principios de lo que hoy conocemos como arquitectura solar o bioclimática. Sin embargo, con la llegada de la Revolución Industrial, la urgencia por construir rápidamente y la dependencia de sistemas mecánicos nos alejaron de estas prácticas sostenibles. Hoy, la búsqueda de eficiencia energética y respeto por el medio ambiente nos invita a redescubrir y perfeccionar estas técnicas, siendo la ganancia solar indirecta una de las más ingeniosas y efectivas.

La ganancia solar, en su concepto más amplio, se refiere al aumento de calor en una estructura u objeto como resultado de la absorción de la radiación solar. Los objetos interceptan la luz solar, absorben la radiación y, como consecuencia, su temperatura se eleva. Parte de este calor es re-irradiado en longitudes de onda infrarrojas. Si un material transparente se interpone entre la radiación solar y los objetos, permitiendo el paso de las longitudes de onda más cortas (solares) y bloqueando las más largas (térmicas), se produce un aumento neto de la temperatura, lo que se conoce como efecto invernadero. Este principio es fundamental para entender cómo el sol puede convertirse en una fuente de calor invaluable para nuestras edificaciones.

¿Qué es la Ganancia Solar Indirecta y por qué es Importante?

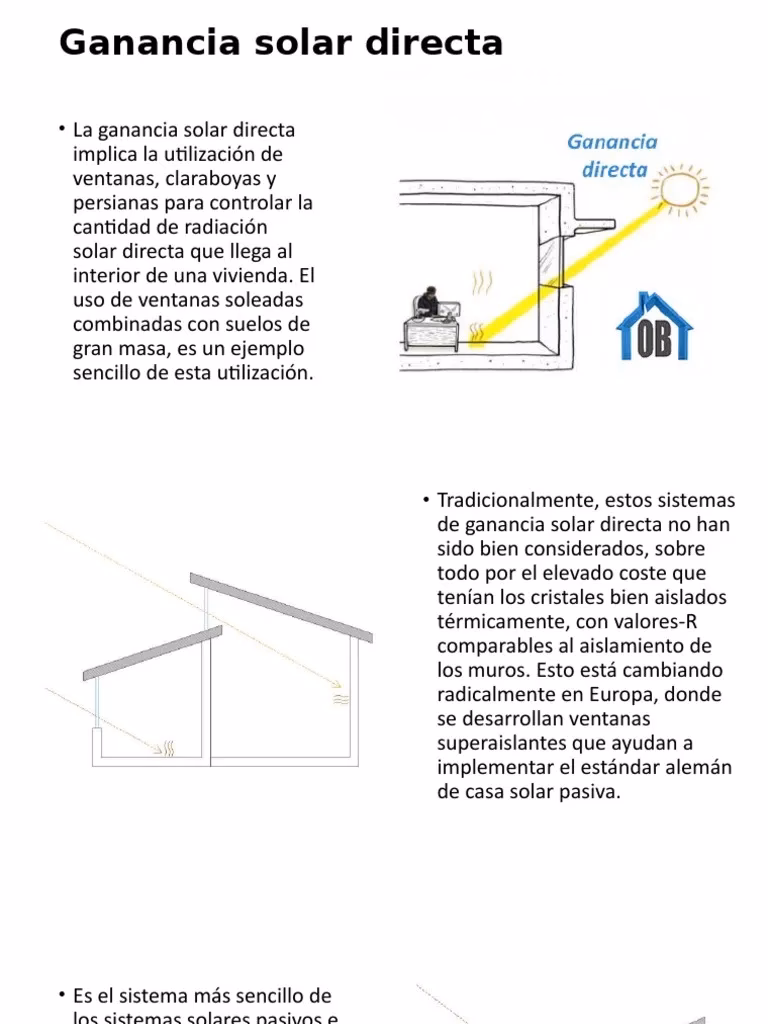

Mientras que un sistema de ganancia solar directa permite que la radiación solar incida directamente sobre el interior de un edificio, lo que a menudo resulta en fluctuaciones de temperatura bruscas y poco confortables, la ganancia solar indirecta busca una estrategia más sutil y controlada. La principal ventaja de un sistema de ganancia solar indirecta es la reducción significativa de la variación de la temperatura interior. Este enfoque se logra aislando el interior del edificio de la influencia directa de la radiación solar mediante un elemento intermedio: un muro de almacenamiento. Este muro actúa como una combinación de colector solar y sistema de almacenamiento térmico, atenuando las rápidas variaciones de temperatura y proporcionando una capacidad de almacenamiento de energía.

La clave de la ganancia solar indirecta reside en su capacidad para almacenar la energía solar durante el día y liberarla gradualmente al interior del edificio durante la noche o en periodos de menor insolación. La conducción de calor a través de un muro de almacenamiento es un proceso relativamente lento, lo que permite que las ganancias diarias de radiación solar se transfieran al espacio interior con un desfase de tiempo, a menudo de varias horas. Este retardo térmico asegura un confort más estable y predecible, evitando los picos de calor diurnos y proporcionando calor cuando más se necesita, como durante las frías noches.

El Muro Trombe: Un Clásico de la Arquitectura Solar Pasiva

El Muro Trombe, nombrado así por el arquitecto italiano que lo popularizó, es el ejemplo más representativo de un sistema de ganancia solar indirecta. Consiste en una pared masiva, generalmente de concreto u otro material con alta capacidad térmica, ubicada detrás de una cubierta transparente (normalmente de vidrio), y a menudo pintada de negro en su superficie exterior para maximizar la absorción de la radiación solar. La energía solar que atraviesa la cubierta transparente es absorbida por la superficie del muro, donde se produce la conversión térmica. El calor generado se transfiere a las habitaciones gracias a la conducción a través de la pared y, posteriormente, mediante transferencia de calor por convección y radiación hacia el interior.

Existen dos configuraciones principales para el Muro Trombe: la estructura completa y la estructura ventilada, también conocida como Muro Trombe-Michel. En la versión ventilada, el muro incorpora aberturas de circulación de aire en la parte inferior (cerca del suelo) y superior (cerca del techo). El aire más frío de la habitación es aspirado por las aberturas inferiores, se calienta en el espacio entre el muro y la cubierta de vidrio, y al reducir su densidad, asciende y regresa a la habitación por las aberturas superiores. Este flujo de aire por termodifusión puede intensificar la transferencia de calor y mejorar la distribución del calor en el interior. El control de este flujo de aire puede realizarse abriendo y cerrando las aberturas de circulación o mediante sombreado externo del muro.

A pesar de sus notables ventajas, como la estabilización de la temperatura interior y el desfase de la entrega de calor, el Muro Trombe también presenta desafíos. La parte exterior del muro colector-almacenador se calienta a temperaturas relativamente altas, lo que incrementa las pérdidas de calor hacia el exterior. Además, el muro no puede tener aislamiento térmico en su cara exterior, ya que esto iría en contra de su propósito principal de transmitir calor al interior. Sin embargo, en días con baja irradiación solar y temperaturas ambiente bajas, el muro puede convertirse en un puente térmico, resultando en pérdidas de calor significativas. La Dra. Ivett Zavala Guillén, investigadora del CICESE, señala que estos sistemas, si bien son efectivos en países con buena insolación y climas cálidos con inviernos suaves, no son la mejor solución para regiones con poca insolación, inviernos largos y rigurosos, o periodos prolongados de nubosidad. En estas condiciones, el largo tiempo necesario para calentar el muro, la pobre circulación del aire y las altas pérdidas de calor pueden comprometer su eficiencia. Además, existe el riesgo de condensación de vapor de agua dentro de la estructura del muro durante periodos nublados prolongados.

La investigación actual busca mejorar la eficiencia del Muro Trombe. Por ejemplo, en México, donde la autoconstrucción es común, se está experimentando con muros de concreto, un material más accesible, y acoplándolos con chimeneas solares inclinadas para generar ventilación pasiva en verano, mientras que en invierno se bloquea la chimenea para maximizar la calefacción. También se están incorporando materiales de cambio de fase (PCM) como la parafina, que almacenan y liberan grandes cantidades de calor a temperaturas constantes, mejorando la capacidad de almacenamiento térmico del muro.

Paredes Colectoras Solares: Una Alternativa Ligera

A diferencia del Muro Trombe masivo, los sistemas de ganancia solar indirecta también pueden incluir una pared colectora solar ligera. En este caso, una parte de la elevación externa del edificio se construye con colectores que facilitan la circulación natural del aire impulsada por la gravedad. Una pared colectora es una estructura ligera, protegida con una cubierta externa similar a cualquier otro colector solar, y su componente principal es un absorbedor aislado desde la parte posterior. La energía solar recolectada se transfiere a la habitación a calentar principalmente por convección. La acumulación de energía solar en estos sistemas ocurre dentro de los elementos estructurales internos del edificio, generalmente en las paredes interiores.

Estas paredes colectoras a menudo se construyen en módulos que pueden funcionar como componentes o incluso como paredes enteras de un edificio. Pueden absorber la radiación solar directamente, sin cubiertas acristaladas (conocidas como 'paredes solares'). Dentro de estas paredes, el aire fluye por debajo de la superficie absorbedora, ya sea a través de un espacio (cavidad) o en conductos, aprovechando la difusión térmica natural. Algunas paredes colectoras pueden tener superficies absorbedoras ligeramente perforadas, haciéndolas permeables al aire. Además, esta estructura puede instalarse sobre una pared aislada regular. En este escenario, el calor es captado por el aire que circula en conductos o en un espacio, con muy poca transferencia directa de calor a través de la pared debido al aislamiento. El aire calentado fluye hacia un centro de ventilación y se utiliza directamente o a través de un intercambiador de calor para liberar el calor ganado. Las paredes solares pueden emplearse tanto para calefacción en invierno como para refrigeración en verano, e incluso pueden incorporar flujo de calor forzado en algunos sistemas.

Sistemas de Almacenamiento y Mejoras Innovadoras

Más allá de los muros Trombe y las paredes colectoras, la ganancia solar indirecta ha explorado diversas vías para el almacenamiento y la optimización del calor. En la década de 1980 en el sur de Estados Unidos, por ejemplo, se popularizaron los sistemas de colectores de aire solar que almacenaban calor en un lecho de guijarros debajo del edificio. Este sistema, que se considera un sistema solar activo de aire debido a la necesidad de forzar el flujo de aire, cargaba calor durante el día para descargarlo por la noche. Era efectivo en latitudes bajas donde la irradiación solar es alta y las temperaturas nocturnas, aunque descienden, no son extremadamente bajas.

Sin embargo, en países de latitudes más altas, el almacenamiento a corto plazo en un lecho de guijarros no resultó efectivo debido a la baja irradiación solar y las temperaturas ambiente muy bajas por la noche, que a menudo caen por debajo del punto de congelación. Esto llevó a la búsqueda de otras soluciones para sistemas solares pasivos.

En los años 80 también se propusieron las 'paredes de agua' para aumentar la capacidad de calor de los muros colector-almacenadores. Estas paredes consistían en grandes contenedores de agua planos, en forma de caja o cilíndricos, hechos de metal, pintados con pintura de alta absorción y protegidos por una cubierta transparente. Aunque algunas se hicieron con materiales semitransparentes, estas soluciones ya no se utilizan, en parte por el riesgo de congelación del agua en climas fríos.

La investigación actual se ha centrado en el desarrollo de materiales especiales, como los aislamientos transparentes, que permiten el paso de la radiación solar pero ofrecen un aislamiento térmico razonable. Otros estudios buscan mejorar las condiciones de acumulación de calor en muros de diversas estructuras (ranuradas, porosas o con conductos internos). La intensificación del intercambio de calor dentro de las paredes se logra a veces mediante la instalación de pequeños ventiladores que fuerzan el flujo de calor, dando lugar a sistemas 'semi-pasivos'. Otra solución innovadora es la integración de materiales de cambio de fase (PCM) en los elementos de la envolvente del edificio, utilizados para el almacenamiento a corto plazo de la energía solar ganada en ciclos diarios, proporcionando una liberación de calor más controlada y eficiente.

Midiendo la Eficiencia Solar: Coeficientes Clave

Para cuantificar la eficiencia con la que un material o sistema de acristalamiento contribuye a la ganancia solar, se utilizan varios coeficientes:

• Ganancia de Calor Solar (SHG - Solar Heat Gain): Es el calor total que un espacio gana como resultado de la radiación solar absorbida. Es el concepto general que engloba el efecto invernadero en los edificios. El objetivo en diseño solar pasivo es maximizarlo en invierno para reducir la demanda de calefacción y controlarlo en verano para minimizar las necesidades de refrigeración.
• Coeficiente de Ganancia de Calor Solar (SHGC - Solar Heat Gain Coefficient): Es la fracción de la radiación solar incidente que una ventana permite pasar, tanto la transmitida directamente como la absorbida y posteriormente liberada hacia el interior. Se expresa como un número entre 0 y 1. Cuanto menor sea el SHGC de una ventana, menos calor solar transmitirá al espacio protegido. Este coeficiente es ampliamente utilizado en Estados Unidos.
• Coeficiente de Sombreado (SC - Shading Coefficient): Es la relación entre la ganancia de calor solar a través de un sistema de acristalamiento dado y la ganancia de calor solar en las mismas condiciones de una ventana de referencia (un vidrio flotado transparente de 3 mm sin marco). El SC define la capacidad de control solar del sistema de acristalamiento. La relación entre SHGC y SC es: SHGC = SC × 0.87.
• Valor G (G-value): Es el coeficiente comúnmente utilizado en Europa para medir la transmitancia de energía solar total de las ventanas (a veces también llamado Factor Solar o Transmitancia de Energía Solar Total). Aunque tiene pequeñas diferencias en los estándares de modelado en comparación con el SHGC, ambos valores son efectivamente los mismos.
• Energía Solar Total Rechazada (% - Total Solar Energy Rejected): Es el porcentaje de energía solar incidente que un sistema de acristalamiento rechaza. Es igual a la reflectancia solar más la parte de la absorción solar que se re-irradia como energía térmica hacia el exterior.

La Arquitectura Bioclimática en la Práctica: Consejos para tu Hogar

La arquitectura bioclimática no es solo una teoría compleja para grandes edificaciones; sus principios pueden aplicarse a cualquier hogar para mejorar el confort térmico y reducir el consumo energético. La Dra. Zavala Guillén enfatiza la importancia de “observar, tomar y adecuar a nuestro clima” las prácticas constructivas. México, al estar en la “franja solar”, tiene un enorme potencial para el aprovechamiento de la energía solar pasiva.

Para los propietarios de viviendas, incluso sin grandes remodelaciones, hay acciones sencillas que pueden marcar la diferencia. Primero, es crucial identificar las áreas de ganancia o pérdida de calor en tu casa, ya sean paredes o el techo. Una vez identificadas, se pueden aplicar soluciones específicas. Por ejemplo, para evitar la ganancia de calor excesiva en verano, los toldos son una excelente opción. Permiten controlar la sombra sobre las paredes y pueden retirarse en invierno para permitir el paso del sol. La elección de los colores de pintura también es fundamental: los colores oscuros absorben más calor, mientras que los colores claros reflejan la radiación solar y son ideales para climas cálidos.

Los beneficios de integrar la arquitectura solar en el diseño y la mejora de nuestros hogares son múltiples: se mejora el confort térmico, se previene la formación de hongos por humedad, se mejora la calidad del aire interior y, lo más importante, se disminuye significativamente el consumo de energía. Esto no solo beneficia a nuestros bolsillos, sino también al medio ambiente, reduciendo nuestra huella de carbono.

La ganancia solar indirecta, a través de sistemas como el Muro Trombe o las paredes colectoras, representa una solución inteligente y sostenible para el acondicionamiento térmico de edificios. Aunque requiere una cuidadosa consideración de las condiciones climáticas y el diseño, su capacidad para almacenar y liberar calor de manera controlada la convierte en una herramienta poderosa en la búsqueda de la eficiencia energética y el confort en nuestros espacios habitables. Es un campo en constante evolución, con innovaciones en materiales y técnicas que prometen un futuro donde nuestras casas sean más inteligentes, más eficientes y más conectadas con los ritmos naturales de nuestro planeta.
