Cálculo de Fusibles para Transformadores: Guía Esencial

En el vasto universo de la electricidad, la protección de los equipos es tan crucial como su propio funcionamiento. Los transformadores, pilares fundamentales en cualquier sistema de distribución de energía, no son la excepción. Estos dispositivos vitales, encargados de adaptar los niveles de voltaje, requieren una defensa robusta contra sobrecargas y cortocircuitos. Aquí es donde entran en juego los fusibles, pequeños guardianes diseñados para sacrificarse y preservar la integridad de equipos mucho más valiosos. Pero, ¿cómo se determina la capacidad exacta de un fusible para un transformador? La respuesta no es trivial y va más allá de un simple cálculo; implica comprender las dinámicas de corriente de irrupción, la naturaleza de las fallas y las características específicas de los fusibles.

Este artículo desglosará paso a paso la metodología para calcular y seleccionar el fusible adecuado, garantizando no solo la protección del transformador, sino también la fiabilidad y seguridad de todo el sistema eléctrico. Prepárate para sumergirte en el mundo de los amperios, los voltios y las curvas tiempo-corriente, y dominar el arte de la protección eléctrica.

La Importancia Vital de la Protección en Transformadores

Los transformadores son máquinas eléctricas estáticas que transfieren energía eléctrica de un circuito a otro mediante inducción electromagnética, cambiando los niveles de voltaje y corriente. Dada su función crítica en la cadena de suministro eléctrico, desde la generación hasta el consumo final, su protección es de suma importancia. Un transformador desprotegido o mal protegido puede sufrir daños irreparables debido a:

• Sobrecargas: Un aumento sostenido de la corriente más allá de los límites de diseño del transformador, lo que provoca un sobrecalentamiento y degradación del aislamiento.
• Cortocircuitos: Una falla de baja impedancia que resulta en una corriente extremadamente alta y repentina, capaz de causar daños mecánicos severos, arcos eléctricos peligrosos y explosiones.
• Corriente de Irrupción (Inrush Current): Un pico de corriente momentáneo que ocurre al energizar el transformador debido a la magnetización del núcleo. Aunque temporal, puede ser varias veces superior a la corriente nominal y debe ser gestionado correctamente para evitar disparos innecesarios.

Los fusibles actúan como la primera línea de defensa contra estos eventos. Son dispositivos de protección que contienen un elemento conductor diseñado para fundirse y abrir el circuito cuando la corriente excede un valor predeterminado durante un tiempo específico. Su correcta selección garantiza que se disparen solo cuando sea necesario, protegiendo el transformador sin causar interrupciones innecesarias.

Principios Básicos de los Fusibles y sus Tipos

Antes de sumergirnos en los cálculos, es fundamental entender qué es un fusible y cuáles son sus características clave:

• Corriente Nominal (Ampacity): Es la corriente máxima que el fusible puede conducir continuamente sin fundirse.
• Tensión Nominal (Voltage Rating): Es la máxima tensión para la cual el fusible está diseñado. Debe ser igual o superior a la tensión del circuito donde se instala.
• Capacidad de Interrupción (Interrupting Rating): La máxima corriente de cortocircuito que el fusible puede interrumpir de forma segura sin explotar o dañarse. Este valor es crítico y debe ser mayor que la máxima corriente de falla posible en el punto de instalación.
• Curva Tiempo-Corriente (T-C Curve): Es una representación gráfica que muestra el tiempo que tarda un fusible en operar (fundirse) para una determinada magnitud de corriente. Esta curva es fundamental para la coordinación de la protección.

Existen varios tipos de fusibles, pero para la protección de transformadores, los más relevantes son:

• Fusibles de Acción Rápida (Fast-Acting): Se funden casi instantáneamente cuando la corriente excede su valor nominal. Son ideales para proteger componentes electrónicos sensibles que no toleran picos de corriente.
• Fusibles de Retardo de Tiempo (Time-Delay o Slow-Blow): Están diseñados para tolerar sobrecorrientes temporales (como la corriente de irrupción de un motor o un transformador) sin fundirse, pero se abren rápidamente ante sobrecargas sostenidas o cortocircuitos. Son la elección preferida para transformadores.

Desentrañando el Cálculo: Factores Clave en la Selección de Fusibles

La selección del fusible no es solo una cuestión de calcular la corriente nominal. Se deben considerar varios factores:

1. Corriente Nominal del Transformador (Full Load Amps - FLA): Es la corriente que el transformador consume o entrega bajo condiciones de carga nominal. Se calcula para el lado primario (alta tensión) y el secundario (baja tensión).
2. Corriente de Irrupción (Inrush Current): Al energizar un transformador, el núcleo magnético puede saturarse momentáneamente, generando un pico de corriente que puede ser de 5 a 15 veces la corriente nominal, y durar desde milisegundos hasta varios ciclos. Un fusible de retardo de tiempo debe ser capaz de soportar esta corriente transitoria sin fundirse.
3. Capacidad de Sobrecarga: Los transformadores pueden soportar pequeñas sobrecargas durante períodos limitados sin sufrir daños. El fusible debe permitir estas sobrecargas temporales pero proteger contra las sobrecargas sostenidas.
4. Corriente de Cortocircuito Disponible: La capacidad de interrupción del fusible debe ser mayor que la máxima corriente de cortocircuito que el sistema puede entregar en el punto de instalación del fusible.
5. Coordinación de Protección: Si hay otros dispositivos de protección (disyuntores) aguas abajo o aguas arriba, los fusibles deben coordinarse para asegurar que solo el dispositivo más cercano a la falla opere, minimizando la interrupción del servicio.

Metodología Paso a Paso para el Cálculo del Fusible

A continuación, se presenta una guía práctica para el cálculo de fusibles para transformadores:

Paso 1: Calcular la Corriente Nominal del Lado Primario (FLA)

Esta es la corriente de plena carga del transformador en el lado de la fuente (primario).

• Para Transformadores Monofásicos:
  I_primaria (Amperios) = (kVA * 1000) / V_primaria
• Para Transformadores Trifásicos:

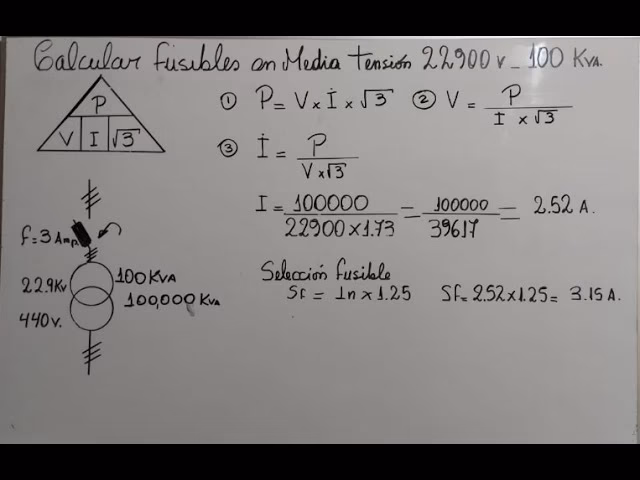

  I_primaria (Amperios) = (kVA * 1000) / (sqrt(3) * V_primaria)

Donde:
kVA = Capacidad del transformador en kilovoltios-amperios.
V_primaria = Tensión nominal del lado primario en voltios.
sqrt(3) = Aproximadamente 1.732.

Paso 2: Determinar el Factor de Multiplicación (Factor de Seguridad)

Este factor compensa la corriente de irrupción y permite cierta sobrecarga temporal sin que el fusible se dispare. Las normativas y prácticas industriales suelen recomendar:

• Para fusibles de retardo de tiempo: Generalmente se selecciona un factor entre 1.25 y 2.5 veces la corriente nominal del primario. El Código Eléctrico Nacional (NEC) de EE. UU. (Art. 450.3) permite hasta el 250% del FLA para la protección primaria de transformadores de más de 600V, y hasta el 125% para transformadores de 600V o menos, si no hay un fusible estándar que se ajuste al 125% se permite el siguiente tamaño superior.
• El objetivo es que el fusible sea lo suficientemente grande para soportar la corriente de irrupción, pero lo suficientemente pequeño para proteger contra sobrecargas sostenidas.

Fórmula General:

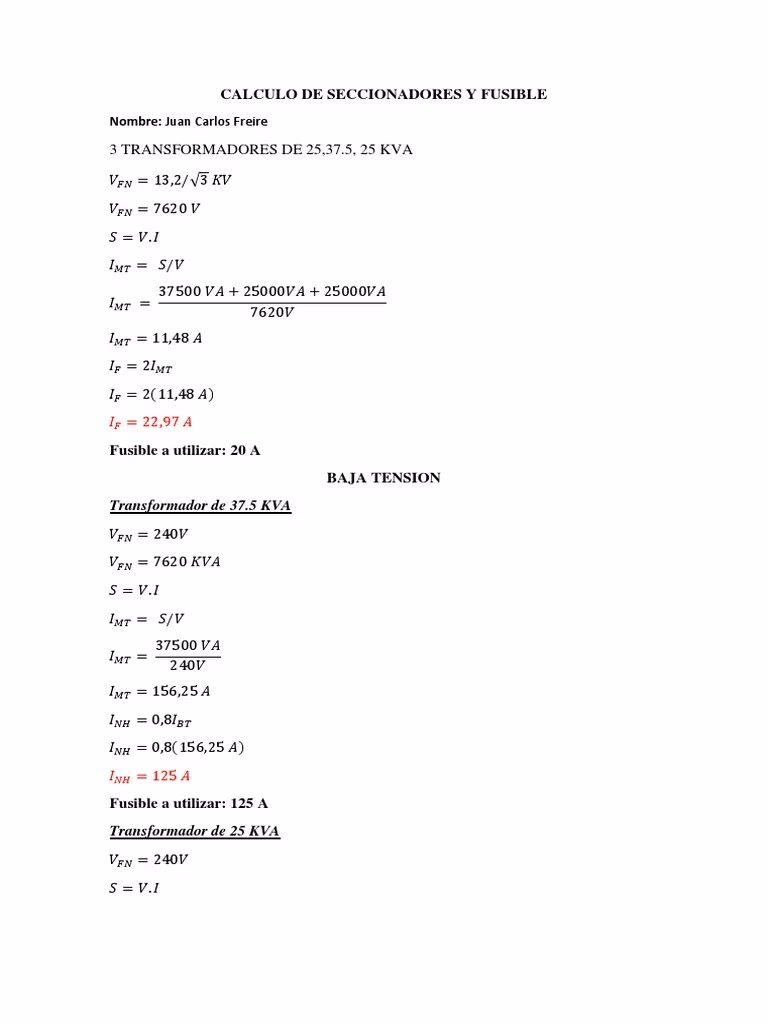

Corriente_Fusible_Nominal = I_primaria * Factor_Multiplicación

Paso 3: Seleccionar el Tamaño de Fusible Estándar Más Cercano

Una vez calculado el valor, se debe seleccionar el tamaño de fusible estándar disponible en el mercado que sea igual o inmediatamente superior al valor calculado, asegurándose de que sea un fusible de retardo de tiempo.

Paso 4: Verificar la Capacidad de Interrupción (IR)

Es crucial que la capacidad de interrupción del fusible (IR) sea igual o mayor que la máxima corriente de cortocircuito disponible en el punto de instalación del transformador. Si el fusible no puede interrumpir de forma segura la corriente de cortocircuito, podría explotar, causando daños severos y riesgos de seguridad.

Paso 5: Considerar la Coordinación de Protección

Si el transformador forma parte de un sistema más grande con múltiples dispositivos de protección, se debe revisar la curva tiempo-corriente del fusible seleccionado para asegurar una coordinación selectiva. Esto significa que solo el fusible más cercano a la falla se dispare, aislando el problema sin afectar otras partes del sistema.

Ejemplo Práctico de Cálculo de Fusible Primario

Supongamos un transformador trifásico de 500 kVA, con un voltaje primario de 13.8 kV (13,800 V).

1. Calcular la Corriente Nominal del Primario (FLA):
   I_primaria = (500 kVA * 1000) / (1.732 * 13,800 V)
I_primaria = 500,000 / 23,909.6
I_primaria ≈ 20.91 Amperios
2. Aplicar el Factor de Multiplicación:
   Para un transformador, y buscando proteger contra la corriente de irrupción sin disparos innecesarios, se podría usar un factor de 1.6 a 2.5. Utilicemos un factor de 2.0 (200% para fusibles de retardo de tiempo, común en algunas aplicaciones, o el 125% si el NEC lo requiere para ese rango de voltaje y luego el siguiente tamaño estándar). Si usamos un factor de 2.0:
   Corriente_Fusible_Nominal = 20.91 Amperios * 2.0
Corriente_Fusible_Nominal ≈ 41.82 Amperios
3. Seleccionar el Tamaño de Fusible Estándar:
   Los tamaños de fusibles estándar disponibles son generalmente 40A, 50A, 60A, etc. El siguiente tamaño estándar superior a 41.82A sería un fusible de 50 Amperios (de retardo de tiempo).
4. Verificar la Capacidad de Interrupción:
   Asegurarse de que el fusible de 50A seleccionado tenga una capacidad de interrupción superior a la máxima corriente de cortocircuito posible en el lado primario del transformador.

Nota: Estos son valores aproximados. Siempre consulte las tablas de fabricantes de fusibles y las normativas locales (como el NEC) para la selección final.

Errores Comunes al Seleccionar Fusibles para Transformadores

La incorrecta selección de un fusible puede tener consecuencias graves. Aquí algunos errores frecuentes:

• Utilizar Fusibles de Acción Rápida: Esto llevará a disparos intempestivos cada vez que el transformador se energice debido a la corriente de irrupción, causando interrupciones innecesarias.
• No Considerar la Corriente de Irrupción: Si el fusible es demasiado pequeño o de tipo rápido, no podrá soportar el pico inicial de corriente y se fundirá.
• No Verificar la Capacidad de Interrupción (IR): Un fusible con un IR inferior a la corriente de cortocircuito disponible es un peligro, ya que no podrá despejar la falla de manera segura.
• Sobredimensionar el Fusible: Un fusible demasiado grande no proporcionará una protección adecuada contra sobrecargas o cortocircuitos pequeños, lo que puede dañar el transformador.
• Subdimensionar el Fusible: Un fusible demasiado pequeño se fundirá con frecuencia, interrumpiendo el servicio y generando costos de reemplazo.
• Ignorar las Normativas Locales: Los códigos eléctricos como el NEC (National Electrical Code) o las normas IEC (International Electrotechnical Commission) tienen requisitos específicos para la protección de transformadores que deben seguirse rigurosamente.

Preguntas Frecuentes sobre Fusibles y Transformadores

¿Puedo usar un fusible más grande 'por si acaso' para evitar disparos?

No, esto es una práctica peligrosa. Un fusible sobredimensionado no protegerá adecuadamente el transformador contra sobrecargas o cortocircuitos, lo que puede llevar a daños costosos en el equipo o, peor aún, a incendios y riesgos para la seguridad.

¿Qué es la curva tiempo-corriente de un fusible?

La curva tiempo-corriente (T-C) es un gráfico que muestra el tiempo que tarda un fusible en operar (abrir el circuito) para diferentes magnitudes de corriente. Es esencial para la coordinación de protección, permitiendo que el dispositivo de protección más cercano a la falla actúe primero.

¿Cuál es la diferencia principal entre un fusible y un disyuntor (breaker)?

Ambos son dispositivos de protección contra sobrecorriente. La principal diferencia es que un fusible es un dispositivo de un solo uso (se funde y debe reemplazarse), mientras que un disyuntor es reutilizable (se dispara y puede rearmarse manualmente o automáticamente). Además, los disyuntores a menudo ofrecen protección adicional como la térmica y magnética, y pueden ser más complejos y costosos.

¿Qué sucede si el fusible seleccionado es demasiado pequeño?

Si el fusible es demasiado pequeño, se fundirá con frecuencia, incluso bajo condiciones de operación normales o al energizar el transformador debido a la corriente de irrupción. Esto causará interrupciones constantes del servicio y la necesidad de reemplazos frecuentes.

¿Cada cuánto tiempo debo revisar los fusibles de un transformador?

Los fusibles no requieren un mantenimiento regular a menos que se hayan disparado. Sin embargo, es parte de un plan de mantenimiento preventivo inspeccionar visualmente los portafusibles y los contactos para detectar signos de sobrecalentamiento o corrosión. Ante cualquier disparo, es crucial investigar la causa antes de reemplazar el fusible.

¿Por qué los fusibles de retardo de tiempo son preferibles para transformadores?

Los transformadores, al ser energizados, experimentan una corriente de irrupción (inrush current) que es un pico de corriente muy alto pero de corta duración. Los fusibles de retardo de tiempo están diseñados para permitir que estos picos transitorios pasen sin fundirse, pero aún así protegerán el transformador contra sobrecargas sostenidas y cortocircuitos.

Conclusión

Calcular y seleccionar la capacidad adecuada de un fusible para un transformador es una tarea crítica que requiere una comprensión clara de los principios eléctricos y las características de los dispositivos de protección. No es simplemente un cálculo de amperios; implica considerar la corriente de irrupción, la capacidad de interrupción y las normativas aplicables. Al seguir una metodología paso a paso y evitar errores comunes, se garantiza la protección efectiva del transformador, la seguridad del personal y la continuidad del suministro eléctrico. Recuerda siempre consultar las especificaciones del fabricante del transformador y las normativas eléctricas locales para asegurar la máxima fiabilidad y seguridad en tus instalaciones.
