¿Qué es el Voltaje? La Fuerza Impulsora Eléctrica

En el vasto universo de la electricidad, pocos conceptos son tan fundamentales y a la vez tan cotidianos como el voltaje. Desde el pequeño chip de tu teléfono hasta las imponentes líneas de transmisión que iluminan ciudades enteras, el voltaje es la fuerza impulsora invisible que hace que todo funcione. Pero, ¿qué es exactamente el voltaje? ¿Cómo se origina y cuáles son sus distintas manifestaciones? Si alguna vez te has preguntado cómo se obtiene la energía que enciende una bombilla o cómo se mide la 'tensión' en un enchufe, has llegado al lugar correcto. En este artículo, desglosaremos de forma detallada el concepto de voltaje, exploraremos sus diferentes tipos, aprenderemos a medirlo y descubriremos cómo su comprensión es clave para interactuar con seguridad y eficacia con el mundo eléctrico que nos rodea.

El voltaje, también conocido como tensión eléctrica o diferencia de potencial eléctrico, es una magnitud esencial que establece la disparidad de potencial eléctrico entre dos puntos específicos de un campo eléctrico. Imagina que tienes dos ubicaciones con diferentes niveles de energía potencial eléctrica; el voltaje es precisamente la medida de esa diferencia. En términos más técnicos y precisos, el voltaje se define como el trabajo que una unidad de carga eléctrica debe realizar para moverse de un punto a otro dentro de un campo eléctrico. Es la 'presión' que empuja a los electrones a través de un circuito.

Un concepto crucial relacionado con el voltaje es su papel en la generación de corriente eléctrica. Cuando existe una diferencia de potencial eléctrico entre dos puntos y estos se conectan mediante un material conductor, se produce un flujo natural de electrones. Este flujo es lo que conocemos popularmente como corriente eléctrica. Dicha corriente se encarga de transportar la carga eléctrica desde el punto de mayor potencial hacia el punto de menor potencial. Es importante destacar que este flujo no es eterno; la corriente cesará en el momento en que el potencial eléctrico de ambos puntos se iguale. Por lo tanto, para que la corriente eléctrica sea constante y continua, la diferencia de potencial, es decir, el voltaje, debe mantenerse vigente. Aquí es donde entran en juego las fuentes de energía como los generadores o las baterías, cuya función principal es precisamente impedir que el voltaje cese, garantizando así un flujo ininterrumpido de corriente eléctrica.

Cabe mencionar que, en el caso del voltaje de un solo punto, se hace referencia a la situación en la que cualquier objeto entra en contacto con la corriente y su potencial se considera esencialmente cero, sirviendo como punto de referencia para las mediciones.

Visualizando el Voltaje: La Inspiradora Metáfora del Agua

Para facilitar la comprensión de un concepto tan abstracto como el voltaje, a menudo se recurre a una analogía muy útil: la de un sistema de tuberías por las que circula agua. Imagina un circuito cerrado de tuberías circulares. En esta analogía, las tuberías más amplias por las que transita el agua representarían los materiales conductores de electrones en un circuito eléctrico, como los cables. Por otro lado, las secciones más estrechas de las tuberías, o cualquier obstáculo que impida el flujo, serían el equivalente a las resistencias o aislantes eléctricos, que dificultan el paso de los electrones.

En este sistema hidráulico, el motor que impulsa el agua a través de las tuberías es una bomba hidráulica. Esta bomba, en nuestro circuito eléctrico, sería la fuente de voltaje, como una batería o un generador. La función de la bomba es crear una diferencia de presión en distintos puntos de la tubería: alta presión en la salida y baja presión en la entrada. Esta diferencia de presión es la que empuja el agua a través del sistema. En la analogía eléctrica, esta diferencia de presión es el equivalente directo a la tensión eléctrica o voltaje.

De la misma manera que el agua se moverá con mayor fuerza y caudal si la bomba hidráulica genera una alta presión, si un circuito eléctrico cuenta con un alto voltaje, su capacidad de trabajo también será superior. Esto se traduce en un circuito eléctrico más potente, capaz de mover más electrones con mayor fuerza, lo que puede ser muy útil para alimentar dispositivos que requieren mucha energía, pero también, y es crucial recordarlo, más peligroso si no se maneja con las precauciones adecuadas. Esta analogía nos ayuda a entender intuitivamente cómo el voltaje es la 'fuerza' o 'presión' que impulsa la corriente eléctrica.

Clasificación del Voltaje: Una Mirada a sus Diversas Formas

El voltaje no es una magnitud uniforme; sus características pueden variar significativamente, dando lugar a diferentes tipos que se adaptan a distintas aplicaciones y necesidades. Conocerlos es fundamental para entender cómo funciona la electricidad en nuestro día a día.

Voltaje Inducido

Este tipo de voltaje se genera mediante el fenómeno de la inducción electromagnética. Es la base de cómo se produce la energía eléctrica que recorrerá un determinado circuito. Un ejemplo clásico es el de un conductor moviéndose a través de un campo magnético, o un campo magnético que varía en el tiempo cerca de un conductor. Si el circuito en el que se induce este voltaje es abierto (es decir, no hay un camino completo para que fluya la corriente), el voltaje inducido es capaz de mantener una tensión eléctrica entre dos puntos. Sin embargo, si el circuito es cerrado, esta tensión inducida provocará un flujo de corriente, que es la energía eléctrica en acción. Este principio es vital en generadores y transformadores.

Voltaje Alterno (VA o AC)

El voltaje alterno es, quizás, el tipo más familiar para la mayoría de las personas, ya que es el que encontramos en las tomas de corriente de nuestros hogares y oficinas. Se caracteriza por su naturaleza cambiante: su polaridad se invierte periódicamente, lo que significa que el valor del voltaje oscila entre un valor positivo y uno negativo, pasando por cero. En un plano cartesiano, esto se representa como una onda sinusoidal. Una de las mayores ventajas del voltaje alterno es su facilidad para ser transportado y generado a largas distancias con pérdidas mínimas, gracias a la posibilidad de elevar o reducir su tensión mediante transformadores. La frecuencia de esta alternancia varía según la región (por ejemplo, 50 Hz en Europa y 60 Hz en América del Norte), lo que significa que la corriente cambia de dirección 50 o 60 veces por segundo. Sus valores, por tanto, están constantemente alternados, de ahí su nombre.

Voltaje de Corriente Directa (VCD o DC)

A diferencia del voltaje alterno, el voltaje de corriente directa fluye en una única dirección y mantiene una polaridad constante. Es el tipo de voltaje que se encuentra con mayor frecuencia en dispositivos alimentados por baterías, pilas o adaptadores de corriente. Si bien idealmente el voltaje de corriente directa es constante y puro, en la práctica, especialmente cuando se obtiene a partir de la transformación de una corriente alterna (rectificación), puede presentar algunas pequeñas variaciones o 'crestas' (ondulaciones). Sin embargo, estas variaciones no son lo suficientemente significativas como para considerarlo un voltaje alterno. Es fundamental para la electrónica moderna.

Voltaje Continuo (VCC o VDC)

El voltaje continuo es una forma aún más 'pura' del voltaje de corriente directa. Se refiere a aquel voltaje en el que la corriente es prácticamente inalterable y constante en el tiempo, sin fluctuaciones ni ondulaciones significativas. Se localiza comúnmente en circuitos electrónicos sensibles, como los microprocesadores, chips de memoria y otros componentes digitales, ya que estos aparatos exigen un voltaje extremadamente constante y estable para poder funcionar correctamente y evitar errores. Para obtener este tipo de voltaje, es necesario, en la mayoría de los casos, realizar un tratamiento y filtrado de la corriente directa mediante componentes como condensadores electrolíticos y reguladores de voltaje, que suavizan cualquier rizado residual.

Tabla Comparativa: Tipos de Voltaje

Obteniendo y Manteniendo el Voltaje: Las Fuentes de Energía Eléctrica

La pregunta fundamental de ¿cómo se obtiene el voltaje? nos lleva directamente al corazón de la generación de energía eléctrica. El voltaje no aparece de la nada; es el resultado de un proceso que crea y mantiene esa diferencia de potencial eléctrico. Diversos dispositivos y principios físicos son los responsables de esta crucial tarea:

• Generadores Eléctricos: La mayoría de la electricidad que usamos en nuestros hogares y la industria proviene de generadores. Estos dispositivos transforman energía mecánica (proveniente de turbinas de vapor, viento, agua, etc.) en energía eléctrica a través del principio de inducción electromagnética. Al girar bobinas de alambre dentro de campos magnéticos, se induce un voltaje en los extremos de las bobinas, creando la diferencia de potencial necesaria para impulsar la corriente.
• Baterías y Pilas: Estos son dispositivos electroquímicos que convierten la energía química almacenada en energía eléctrica. Mediante reacciones químicas internas, las baterías crean una diferencia de potencial constante entre sus terminales positivo y negativo. Esta diferencia de potencial es el voltaje que impulsa la corriente a través de un circuito conectado. A medida que la reacción química avanza, el voltaje se mantiene hasta que los reactivos se agotan.
• Celdas Solares (Paneles Fotovoltaicos): Las celdas solares aprovechan el efecto fotovoltaico para convertir directamente la luz solar en electricidad. Cuando los fotones (partículas de luz) inciden sobre el material semiconductor de la celda, liberan electrones, creando una diferencia de potencial entre las capas del material. Este voltaje es entonces utilizado para alimentar dispositivos o cargadores.
• Termopares: Estos dispositivos generan un pequeño voltaje cuando existe una diferencia de temperatura entre dos uniones de metales diferentes. Aunque la cantidad de voltaje es pequeña, es útil para la medición de temperatura.
• Pilas de Combustible: Similar a las baterías, las pilas de combustible generan electricidad a partir de una reacción química continua, generalmente entre hidrógeno y oxígeno, produciendo voltaje de manera constante mientras se les suministren los reactivos.

En esencia, el voltaje se obtiene y se mantiene mediante procesos que fuerzan a las cargas eléctricas a acumularse en un punto (generando un potencial alto) mientras se agotan en otro (generando un potencial bajo), creando así la "presión" necesaria para que los electrones se muevan y se genere la corriente.

Midiendo el Voltaje: Herramientas Esenciales para el Electricista

Comprender el voltaje es una cosa, pero poder cuantificarlo es crucial para el diseño, mantenimiento y diagnóstico de cualquier sistema eléctrico. La medición del voltaje se realiza con herramientas específicas que nos permiten conocer la tensión eléctrica en un punto determinado de un circuito.

La herramienta principal para medir el voltaje es el voltímetro. Este instrumento se conecta siempre en paralelo con respecto a la fuente de energía o al componente cuyo nivel de potencial eléctrico se desea medir. La conexión en paralelo asegura que el voltímetro mide la diferencia de potencial directamente entre los dos puntos de interés. Los voltímetros modernos suelen ser digitales, ofreciendo lecturas precisas y rápidas.

Sin embargo, el voltímetro no es la única herramienta que puede usarse para esta función. Existen otras, como el potenciómetro, que se utilizan principalmente en entornos de laboratorio para mediciones de alta precisión, y el multímetro, que es quizás la herramienta más versátil y común para cualquier aficionado o profesional de la electrónica. El multímetro, como su nombre indica, es capaz de medir múltiples magnitudes eléctricas, incluyendo voltaje (en corriente alterna y directa), corriente y resistencia, lo que lo convierte en un equipo indispensable.

En cualquier caso, el voltaje se calcula fundamentalmente al considerar la energía total que se necesita para mover una carga eléctrica a través de todo el circuito específico y, posteriormente, se divide dicha energía entre la magnitud de la carga. En el Sistema Internacional de Unidades, la medida de la tensión eléctrica son los llamados “voltios”, que se representan con la letra V. El origen etimológico de esta unidad se encuentra en el nombre de Alessandro Volta, el científico italiano que inventó la pila voltaica en el siglo XVIII, el primer dispositivo capaz de producir una corriente eléctrica continua. Un voltio se define como la diferencia de potencial eléctrico entre dos puntos de un conductor cuando la energía de un julio se disipa al mover una carga eléctrica de un culombio entre esos dos puntos. Es decir, un voltio es igual a un Julio por un Coulomb (V = J/C).

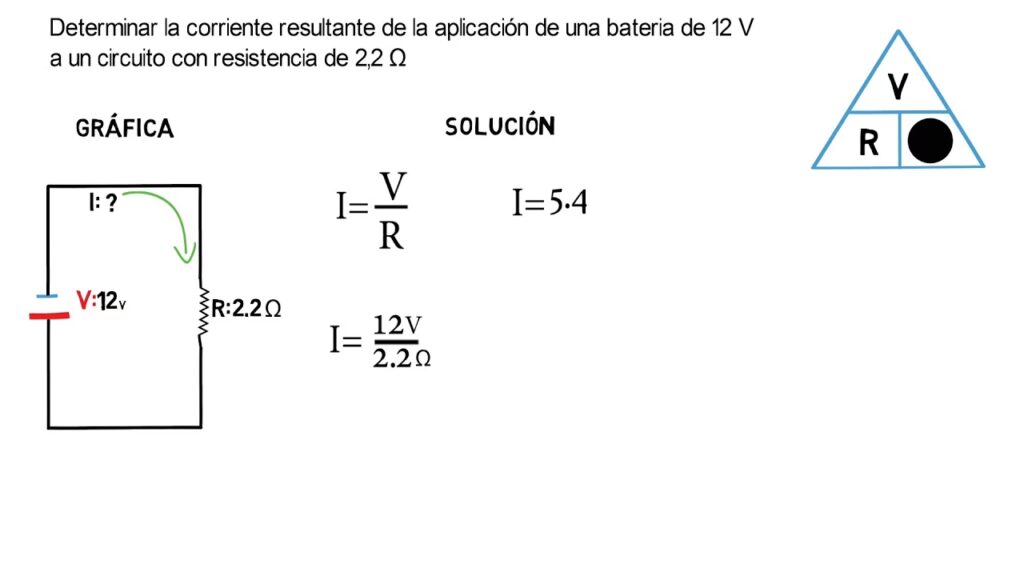

La Ley de Ohm: La Ecuación Fundamental del Circuito Eléctrico

La Ley de Ohm es una de las relaciones más fundamentales y ampliamente utilizadas en el campo de la electricidad y la electrónica. Esta ley está directamente relacionada con la medición y el cálculo del voltaje, y fue postulada por el físico alemán Georg Simon Ohm. Establece que la diferencia de potencial o voltaje (V) que se aplica entre cada uno de los extremos de un conductor es directamente proporcional a la corriente (I) circulante en el circuito e inversamente proporcional a su nivel de resistencia (R).

La fórmula que describe esta relación es una de las más conocidas en la física:

V = I × R

• V representa el Voltaje (en voltios).
• I representa la Corriente (en amperios).
• R representa la Resistencia (en ohmios).

Esta ley es increíblemente potente porque nos permite calcular una de las tres variables si conocemos las otras dos. Por ejemplo, si queremos sacar el voltaje en un componente y conocemos la corriente que fluye a través de él y su resistencia, simplemente multiplicamos la corriente por la resistencia. De igual manera, si conocemos el voltaje y la resistencia, podemos calcular la corriente (I = V/R), y si conocemos el voltaje y la corriente, podemos calcular la resistencia (R = V/I).

La Ley de Ohm es esencial no solo para los cálculos teóricos, sino también para el diseño de circuitos, la solución de problemas y la comprensión de cómo se comportan los componentes eléctricos bajo diferentes condiciones. Es la piedra angular para entender la interacción entre la "presión" eléctrica (voltaje), el "flujo" eléctrico (corriente) y la "oposición al flujo" (resistencia).

Cálculo del Voltaje Total en Circuitos: Entendiendo las Configuraciones

Cuando trabajamos con circuitos eléctricos, no siempre se trata de un solo componente. A menudo, nos encontramos con múltiples resistencias, fuentes de voltaje y otros elementos conectados de diversas maneras. Para entender el comportamiento de estos circuitos y, en particular, para sacar el voltaje total o el voltaje a través de ciertos puntos, es crucial comprender cómo se comporta el voltaje en las configuraciones básicas: circuitos en serie y circuitos en paralelo.

Voltaje en Circuitos en Serie

En un circuito en serie, los componentes se conectan uno tras otro, formando un único camino para el flujo de la corriente. En esta configuración, la corriente es la misma a través de todos los componentes. Sin embargo, el voltaje se distribuye entre ellos. La Ley de Voltajes de Kirchhoff establece que la suma de las caídas de voltaje a través de cada componente resistivo en un circuito en serie es igual al voltaje total suministrado por la fuente.

La fórmula para el voltaje total en un circuito en serie es:

V_total = V1 + V2 + V3 + ... + Vn

Donde V_total es el voltaje total de la fuente, y V1, V2, V3... Vn son los voltajes a través de cada componente individual en serie. Esto significa que cada componente 'consume' una parte del voltaje total. Si queremos saber el voltaje a través de un componente específico, y conocemos su resistencia y la corriente total del circuito (que es la misma para todos), podemos usar la Ley de Ohm (V = I × R) para ese componente.

Voltaje en Circuitos en Paralelo

En un circuito en paralelo, los componentes se conectan de tal manera que cada uno tiene su propio camino independiente para que fluya la corriente, y todos los componentes están conectados entre los mismos dos puntos comunes. La característica clave de los circuitos en paralelo, en lo que respecta al voltaje, es que el voltaje a través de cada rama o componente en paralelo es el mismo e igual al voltaje de la fuente.

La fórmula para el voltaje total en un circuito en paralelo es:

V_total = V1 = V2 = V3 = ... = Vn

Donde V_total es el voltaje de la fuente, y V1, V2, V3... Vn son los voltajes a través de cada componente individual en paralelo. Esto es fundamental para entender cómo funcionan los electrodomésticos en nuestros hogares, donde todos están conectados en paralelo a la misma toma de corriente, recibiendo el mismo voltaje.

Comprender estas reglas es esencial para el análisis de circuitos, permitiendo a ingenieros y técnicos calcular con precisión los voltajes en diferentes puntos y asegurar que los componentes operen dentro de sus límites de diseño.

Preguntas Frecuentes sobre el Voltaje

¿Es el voltaje peligroso?

Sí, el voltaje puede ser peligroso. La peligrosidad de la electricidad no depende únicamente del voltaje, sino también de la cantidad de corriente que puede fluir a través del cuerpo y del tiempo de exposición. Sin embargo, un alto voltaje puede forzar una corriente peligrosa a través de la resistencia del cuerpo humano, causando quemaduras graves, daño a órganos internos o incluso la muerte. Por eso es crucial tomar precauciones al trabajar con cualquier fuente de voltaje.

¿Cuál es la diferencia entre voltaje y corriente?

El voltaje es la "presión" o fuerza que empuja a los electrones a moverse, es la diferencia de potencial eléctrico entre dos puntos. La corriente, por otro lado, es el flujo real de electrones a través de un conductor. Usando la analogía del agua: el voltaje es la presión del agua en una tubería, mientras que la corriente es la cantidad de agua que fluye a través de esa tubería por unidad de tiempo.

¿Por qué el voltaje alterno es el más común en los hogares?

El voltaje alterno (AC) es el más común en la distribución de energía porque puede ser fácilmente transformado (elevado o reducido) mediante transformadores. Esto permite transmitir grandes cantidades de energía a voltajes muy altos (y, por lo tanto, corrientes bajas, minimizando las pérdidas por calor) a través de largas distancias, y luego reducirlo a voltajes seguros para el consumo doméstico. La corriente directa (DC) no se puede transformar tan fácilmente.

¿Qué es un voltio?

Un voltio (V) es la unidad de medida del voltaje o diferencia de potencial eléctrico en el Sistema Internacional de Unidades. Se define como la energía de un julio (J) por cada culombio (C) de carga eléctrica, es decir, V = J/C. Debe su nombre a Alessandro Volta, inventor de la primera batería eléctrica.

¿Qué significa 'tierra' o 'masa' en términos de voltaje?

En electricidad, 'tierra' o 'masa' (ground en inglés) se refiere a un punto de referencia común en un circuito eléctrico o sistema, cuyo potencial eléctrico se considera cero voltios. Todos los demás voltajes en el circuito se miden en relación con este punto. Es fundamental para la seguridad y para proporcionar un camino de retorno para la corriente en muchos sistemas eléctricos.

Conclusión

El voltaje es, sin duda, uno de los pilares fundamentales de la electricidad. Entender su definición como la diferencia de potencial, sus diversos tipos (inducido, alterno, directo y continuo), cómo se genera y se mide, y su relación con la Ley de Ohm, nos proporciona una visión clara de cómo funciona el mundo eléctrico que nos rodea. Desde los generadores que producen la energía que ilumina nuestras ciudades hasta las diminutas baterías que alimentan nuestros dispositivos portátiles, el voltaje es la fuerza impulsora que permite que los electrones fluyan y que la tecnología moderna prospere. Su correcta comprensión no solo es vital para profesionales del sector, sino para cualquier persona que desee interactuar de manera segura y eficiente con la electricidad en su vida diaria. A medida que avanzamos hacia un futuro cada vez más electrificado, el conocimiento del voltaje seguirá siendo tan relevante como lo fue desde los primeros descubrimientos de Alessandro Volta.
