Momento Estático de Área: Clave en Resistencia de Materiales

En el fascinante mundo de la ingeniería estructural y la resistencia de materiales, comprender cómo se distribuyen las cargas y los esfuerzos dentro de los elementos es fundamental. Uno de los conceptos pilares para lograr este entendimiento es el momento estático del área, también conocido como primer momento de área o momento de primer orden. Esta magnitud geométrica no es solo un número abstracto, sino una herramienta vital que nos permite analizar la distribución del área de una sección transversal de viga en relación con un eje específico. Su importancia radica, principalmente, en su aplicación directa para determinar el esfuerzo cortante en una viga, un factor crítico para garantizar la seguridad y eficiencia de cualquier estructura.

A menudo, este concepto puede parecer complejo al principio, pero si alguna vez has calculado el centroide de una sección, te sorprenderá descubrir que ya has estado trabajando con el primer momento de área sin darte cuenta. Este artículo te guiará a través de una exploración detallada de qué es el momento estático del área, cómo se calcula para secciones compuestas y por qué es tan crucial en el análisis estructural. Prepárate para desentrañar este concepto y potenciar tus habilidades en el cálculo de elementos estructurales.

¿Qué es el Momento Estático o Primer Momento de Área (Q)?

El momento estático, o primer momento del área, denotado comúnmente por la letra Q, es una medida de la distribución del área de una sección con respecto a un eje. En su forma más simple, se calcula como la suma de los productos del área de cada segmento por su distancia perpendicular desde un eje particular. Esencialmente, es el producto del área total de una sección y la distancia de su centroide a un eje de referencia. La fórmula fundamental que rige este cálculo es:

Q = Área × Distancia

Esta definición tan sencilla esconde una gran profundidad en su aplicación. Imagina una sección transversal de una viga; el momento estático del área nos indica cómo se distribuye esa área alrededor de un punto o eje, lo cual es fundamental para entender cómo reaccionará la viga bajo diferentes tipos de cargas.

La Conexión con el Centroide

Como mencionamos, si ya has calculado el centroide de una sección, entonces ya tienes una base sólida para entender el primer momento de área. De hecho, el centroide se define precisamente utilizando los primeros momentos de área. El centroide de una figura es el punto donde se concentraría toda su área si fuera una masa puntual, y se calcula dividiendo el primer momento de área total por el área total de la sección. Esta estrecha relación subraya la naturaleza fundamental del momento estático en la caracterización geométrica de las secciones.

¿Por qué es Importante el Primer Momento de Área en Ingeniería?

La relevancia del primer momento de área en ingeniería, especialmente en la mecánica de sólidos y la resistencia de materiales, es inmensa. Su aplicación más destacada se encuentra en el cálculo del esfuerzo cortante en vigas. La fórmula de Collignon-Jourawski (también conocida como fórmula de Collignon-Zhuravski) para el esfuerzo cortante medio en una sección transversal de viga es directamente proporcional al primer momento de área de la subsección considerada. Esto significa que sin un cálculo preciso del momento estático, sería imposible determinar con exactitud las tensiones internas que una viga experimenta bajo cargas de corte.

Entender la distribución del esfuerzo cortante es crucial para:

• Diseño Seguro: Asegurar que los materiales no fallen por cizallamiento.
• Optimización de Materiales: Diseñar secciones que utilicen el material de la manera más eficiente posible.
• Análisis de Vibraciones: Comprender cómo las fuerzas internas afectan el comportamiento dinámico de las estructuras.

Por lo tanto, el momento estático del área no es solo un concepto teórico, sino una herramienta práctica indispensable para cualquier ingeniero estructural o diseñador.

Método de Cálculo para Secciones Compuestas

Las secciones de viga raramente son formas geométricas simples como un rectángulo o un círculo. En la práctica, se componen de múltiples geometrías (por ejemplo, secciones en I, en T, o cajón). Para calcular el momento estático del área de estas secciones compuestas, el procedimiento general implica los siguientes pasos:

1. Dividir la Sección en Segmentos: Descompón la sección compleja en formas geométricas simples (rectángulos, triángulos, círculos, etc.) de las cuales sea fácil calcular su área y la posición de su centroide.
2. Calcular el Área y el Centroide de Cada Segmento: Para cada segmento individual, determina su área (A_i) y la distancia de su centroide (y_i o x_i) a un eje de referencia común (por ejemplo, el borde inferior o un eje de coordenadas arbitrario).
3. Calcular el Momento Estático Total: El momento estático total de la sección compuesta con respecto a un eje dado se calcula sumando el producto del área de cada segmento por la distancia de su centroide a ese eje.

La fórmula general para el momento estático del área (Q) respecto a un eje (por ejemplo, el eje x) es:

Q_x = Σ (A_i × y_i)

Donde A_i es el área del segmento i, y y_i es la distancia perpendicular del centroide del segmento i al eje x.

Ejemplo Práctico: Cálculo del Momento Estático en una Viga en I

Consideremos una sección de viga en I, un perfil muy común en la construcción. Supongamos que ya hemos calculado que el centroide de esta sección se encuentra a 216.29 mm desde la parte inferior. Para calcular el momento estático del área relativo al eje horizontal x (que en este caso, es el eje neutro, EN), la sección se puede dividir en segmentos. Ilustraremos el proceso para la parte superior e inferior de la sección respecto al eje neutro.

Imaginemos que la sección en I se ha dividido en 4 segmentos:

• Segmento 1: Ala superior (parte superior del alma).
• Segmento 2: Parte del alma por encima del eje neutro.
• Segmento 3: Parte del alma por debajo del eje neutro.
• Segmento 4: Ala inferior (parte inferior del alma).

Para el cálculo del esfuerzo cortante, a menudo nos interesa el momento estático de la PARTE SUPERIOR o INFERIOR de la sección en relación con el Eje Neutro (EN). Comencemos con la parte SUPERIOR de la sección (es decir, Segmentos 1 y 2). Para cada segmento por encima del eje neutro, encontraremos su área (A_i) y la distancia de su centroide al eje neutro (y_i).

Cálculo del Momento Estático de la Parte Superior (Q_x,superior):

Recordemos que las distancias (y_i) se miden desde el eje neutro.

Q_x,superior = (A₁ × y₁) + (A₂ × y₂)

De igual forma, podemos calcular el momento estático del área de la parte INFERIOR de la sección. Esto involucraría los segmentos 3 y 4 que están debajo del eje neutro. Las distancias (y_i) para estos segmentos se considerarían desde el eje neutro, y aunque su posición física sea 'hacia abajo', en el cálculo del momento estático para la suma de áreas, se toma su magnitud absoluta o se considera el signo según la convención del eje, pero para el esfuerzo cortante, se usa la magnitud del Q.

Lo que notará, y esto es una propiedad fundamental del eje neutro, es que el momento estático del área por encima del eje neutro es igual al que está debajo del eje neutro. Esto se debe a que el eje neutro es, por definición, el eje que pasa por el centroide de la sección, y el momento estático de toda la sección con respecto a su propio centroide es cero.

Q_x,superior = Q_x,inferior

Fórmulas Matemáticas Adicionales y Propiedades

El primer momento de área puede definirse matemáticamente mediante una integral. Dado un eje o recta de ecuación (cos(α)x + sen(α)y) + c = 0, el primer momento de área del área A respecto a este eje viene dado por la integral sobre el área de la distancia al eje:

S_eje = ∫_A d(x,y) dx dy = ∫_A (cos(α)x + sen(α)y + c) dx dy

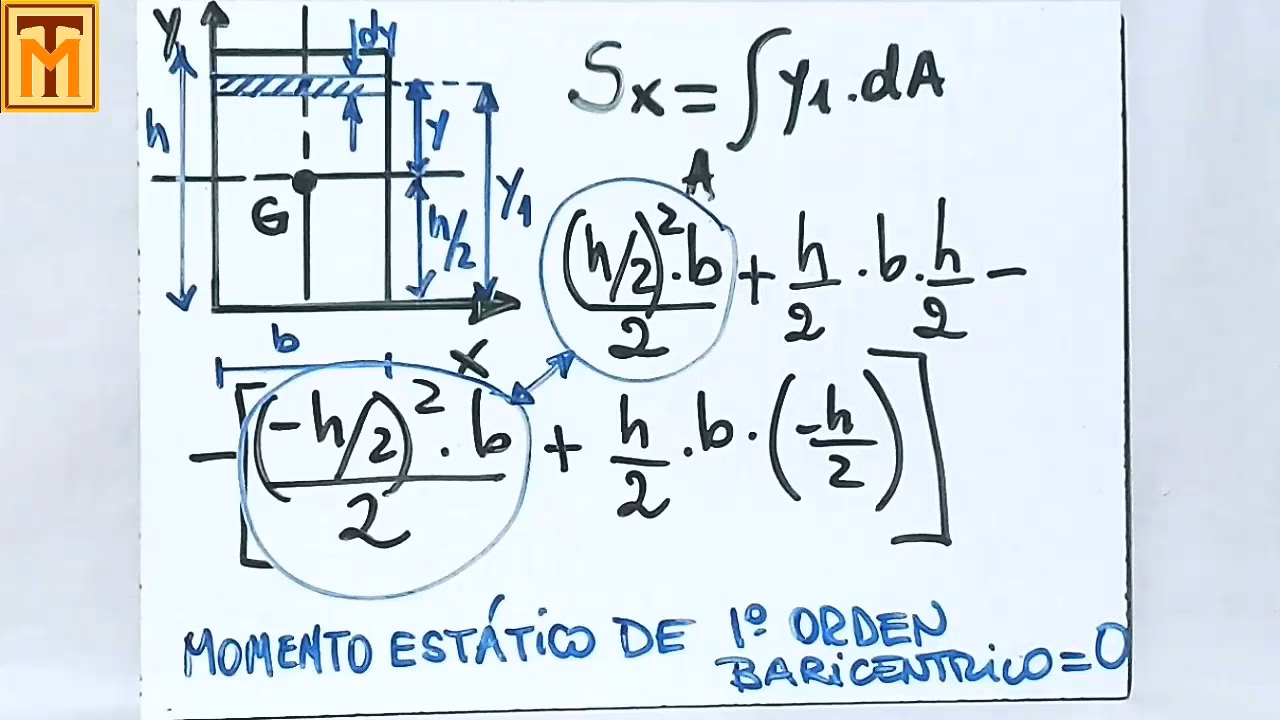

Si consideramos coordenadas x e y centradas en el centro de masas (o centroide) y se calculan los primeros momentos de área respecto a los ejes coordenados que pasan por el centroide, por la propia definición de centro de masas, estos momentos son cero:

S_x^CM = ∫_A y dx dy = y_G ⋅ A = 0

S_y^CM = ∫_A x dx dy = x_G ⋅ A = 0

Esto implica que para cualquier otro eje que pase por el centro de gravedad de la sección, el momento estático también será cero. Esta es una propiedad crucial que simplifica muchos cálculos y valida el concepto del eje neutro en flexión.

Cuando el eje de referencia no pasa por el centro de gravedad, el cálculo es sencillo:

S_eje = ∫_A (cos(α)x + sen(α)y + c) dx dy = A ⋅ c

Donde 'c' es la distancia del eje al centro de gravedad, lo que se asemeja al teorema de Steiner para el primer momento de área.

Primer Momento de Área Parcial (Qy(y))

Como se ha visto, el primer momento de área calculado respecto al centro de gravedad de la sección completa es siempre nulo. Sin embargo, si se considera un área parcial de una sección y se calcula el primer momento de área respecto al centro de gravedad de la sección completa (o el eje neutro), el resultado no es cero. Este es el momento estático que se utiliza directamente en la fórmula del esfuerzo cortante.

Designaremos a este primer momento de área parcial por la letra Q_y y su valor vendrá dado por:

Q_y(y) = ∫_Ap ȳ dx dy = h_G ⋅ A_p

Donde A_p es el área parcial considerada y h_G es la distancia del centroide de esa área parcial al eje neutro de toda la sección. Por ejemplo, para una sección rectangular de dimensiones 2h (altura total) x b (ancho), y calculando Q para una porción por encima de una altura 'y' desde el centroide:

Q_y(y) = ∫₀^b dx ∫_y^h ȳ dȳ = (h + y)/2 ⋅ A_p = b(h² − y²)/2

El cálculo de este momento es esencial para determinar la tensión cortante sobre una línea específica dentro de la sección, de acuerdo con la mencionada fórmula de Collignon-Jourawski. Es la base para entender cómo se distribuyen las fuerzas de corte a lo largo de la altura de una viga.

Herramientas para el Cálculo del Momento Estático

Aunque comprender el proceso manual es crucial para afianzar el conocimiento, calcular el momento estático de secciones complejas puede ser tedioso y propenso a errores. Afortunadamente, existen diversas herramientas y calculadoras en línea que pueden simplificar este proceso. Muchas de estas calculadoras permiten introducir las dimensiones de la sección y obtener instantáneamente el primer momento estático, así como otras propiedades geométricas importantes como el área, el centroide y el momento de inercia.

El uso de software especializado en diseño y análisis estructural es también una práctica común en la industria. Estas plataformas no solo calculan las propiedades de la sección, sino que también realizan análisis de esfuerzos completos, ahorrando tiempo y minimizando errores. Si bien estas herramientas son increíblemente útiles, es fundamental tener un conocimiento sólido de los principios subyacentes para interpretar correctamente los resultados y tomar decisiones de diseño informadas.

Preguntas Frecuentes (FAQs) sobre el Momento Estático del Área

¿Qué es el momento estático de un área?

El momento estático de un área es una propiedad geométrica que mide la distribución del área de una sección con respecto a un eje. Se calcula como la suma del producto de cada área parcial por su distancia al eje de referencia. Es fundamental para determinar el esfuerzo cortante en vigas.

¿Cuál es la diferencia entre momento estático y momento de inercia?

Aunque ambos son propiedades geométricas, el momento estático (primer momento de área, Q) es una medida de la distribución lineal del área y se utiliza para el esfuerzo cortante. El momento de inercia (segundo momento de área, I) es una medida de la resistencia de una sección a la flexión o al pandeo, y se calcula con la distancia al cuadrado (Área × Distancia²). Son conceptos distintos pero complementarios en el análisis estructural.

¿Por qué el momento estático es cero en el centroide?

El centroide de una sección es, por definición, el punto alrededor del cual el primer momento de área es cero. Esto significa que la suma de los productos de las áreas por sus distancias al centroide se anula, indicando un equilibrio de la distribución del área alrededor de ese punto. Es la 'media' ponderada de la posición del área.

¿Para qué se utiliza el momento estático en ingeniería?

Su aplicación principal es en el cálculo del esfuerzo cortante en elementos estructurales como vigas, utilizando la fórmula de Collignon-Jourawski. También es esencial para determinar la ubicación del centroide de secciones compuestas.

¿Se puede calcular el momento estático para cualquier forma de sección?

Sí, el concepto de momento estático es aplicable a cualquier forma de sección transversal. Para formas irregulares o complejas, la sección se divide en formas geométricas más simples, y el momento estático total se calcula como la suma de los momentos estáticos de cada una de estas sub-secciones.

Conclusión

El momento estático del área, o primer momento de área, es una de esas propiedades geométricas que, aunque a menudo pasan desapercibidas para el público general, son absolutamente esenciales en el corazón de la ingeniería estructural. Desde el diseño de puentes hasta la construcción de edificios, la capacidad de calcular y comprender esta propiedad es lo que permite a los ingenieros diseñar estructuras seguras, eficientes y duraderas. Su vínculo directo con el esfuerzo cortante lo convierte en una pieza clave del rompecabezas en la resistencia de materiales.

Dominar el cálculo del momento estático, ya sea manualmente o con la ayuda de herramientas digitales, es un paso fundamental para cualquier persona involucrada en el diseño y análisis de componentes estructurales. Esperamos que este artículo haya desmitificado este concepto y te haya proporcionado una comprensión clara y práctica de su significado y aplicación. La próxima vez que veas una viga, recordarás que detrás de su aparente simplicidad, hay complejos cálculos geométricos que aseguran su integridad.
