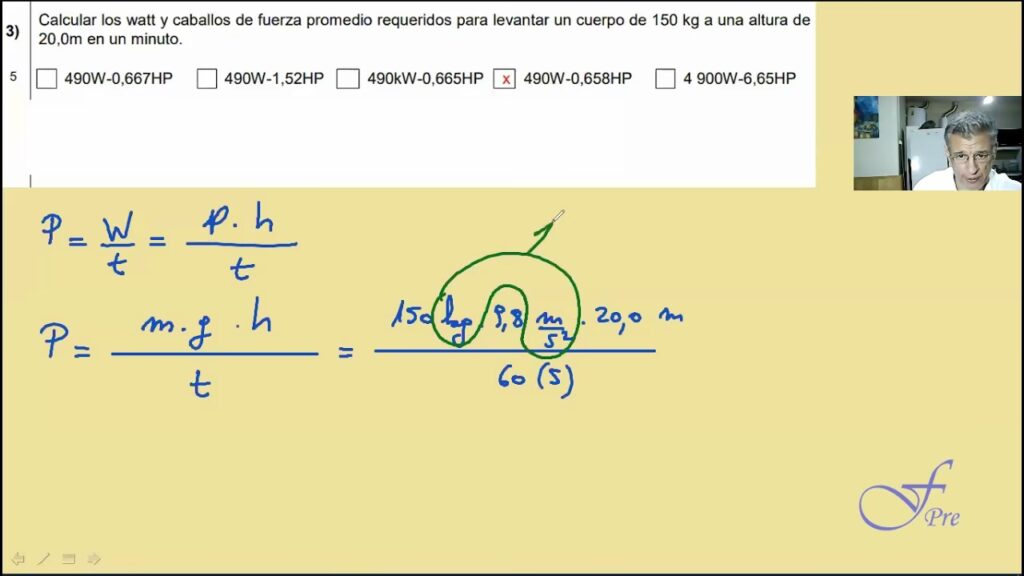

El Cálculo de Peso en Poleas: Guía Completa

Las poleas, esas máquinas simples aparentemente sencillas, han sido pilares fundamentales en la ingeniería y la construcción desde tiempos inmemoriales. Desde la elevación de materiales pesados en una obra hasta la complejidad de los sistemas de ascensores modernos, su capacidad para transformar la fuerza y cambiar la dirección del movimiento es invaluable. Sin embargo, para aprovechar al máximo su potencial y, lo que es más importante, garantizar la seguridad, es crucial comprender cómo se calcula el peso y la fuerza necesaria en estos sistemas. ¿Alguna vez te has preguntado cómo es posible que una persona pueda levantar objetos que superan con creces su propia fuerza? La respuesta reside en la ventaja mecánica que ofrecen las poleas.

Este artículo explorará en profundidad los principios que rigen el cálculo de peso en sistemas de poleas, desde las configuraciones más básicas hasta los complejos polipastos. Te guiaremos a través de las fórmulas esenciales, los factores que influyen en su rendimiento y cómo aplicar estos conocimientos en diversas situaciones prácticas. Nuestro objetivo es desmitificar el proceso y proporcionarte las herramientas necesarias para que puedas calcular con precisión y confianza, optimizando así cualquier tarea que involupe el levantamiento o movimiento de cargas.

¿Qué es una Polea y Cómo Funciona?

Una polea es, en esencia, una rueda acanalada que gira alrededor de un eje central, a través de la cual pasa una cuerda, cable o cadena. Su propósito fundamental es facilitar el levantamiento de objetos, cambiar la dirección de una fuerza o transmitir movimiento. Aunque su diseño es simple, su impacto en la capacidad humana de manipular cargas pesadas es monumental.

El funcionamiento de una polea se basa en la distribución de la resistencia (el peso del objeto a levantar) a través de los segmentos de la cuerda que la soportan. Al tirar de un extremo de la cuerda, se aplica una fuerza que se transmite a la carga. Dependiendo de cómo se configure el sistema de poleas, esta fuerza aplicada puede ser significativamente menor que el peso de la carga, lo que constituye la ventaja mecánica.

Existen dos tipos básicos de poleas, y la combinación de ambas da lugar a sistemas más complejos:

• Polea Fija: Está anclada a una estructura y no se mueve con la carga. Su principal función es cambiar la dirección de la fuerza aplicada. Por ejemplo, tirar hacia abajo de una cuerda para levantar un objeto hacia arriba. No ofrece ventaja mecánica en términos de fuerza, es decir, la fuerza que aplicas es igual al peso que levantas (ignorando la fricción).
• Polea Móvil: Se mueve junto con la carga. Sujeta a la carga y al otro extremo de la cuerda que está anclado a un punto fijo. La fuerza se aplica en el extremo libre de la cuerda. Una polea móvil ideal divide a la mitad la fuerza necesaria para levantar la carga, ofreciendo una ventaja mecánica de dos.

Comprender estos principios básicos es el primer paso para dominar el cálculo de peso y fuerza en cualquier sistema de poleas.

Principios Fundamentales del Cálculo de Peso en Poleas

El concepto central detrás de la reducción del esfuerzo al usar poleas es la ventaja mecánica. Esta se define como la relación entre la fuerza de resistencia (el peso de la carga) y la fuerza de esfuerzo (la fuerza que necesitas aplicar). En un sistema de poleas ideal (sin fricción), la ventaja mecánica es igual al número de segmentos de cuerda que soportan directamente la carga.

Para calcular la fuerza necesaria, se utiliza la siguiente relación fundamental:

Fuerza de Esfuerzo (F_e) = Resistencia (R) / Ventaja Mecánica (VM)

Donde la Ventaja Mecánica (VM) en un sistema de poleas se determina contando el número de tramos de cuerda que sostienen la polea móvil o las poleas móviles y la carga directamente. Es crucial no contar el tramo de cuerda que se está tirando directamente si no soporta la carga de forma activa.

Por ejemplo, si un sistema tiene 4 tramos de cuerda soportando la carga, la ventaja mecánica ideal es 4. Esto significa que la fuerza necesaria para levantar la carga es teóricamente un cuarto del peso de la carga.

Sin embargo, es importante recordar que este es un modelo ideal. En la práctica, siempre hay pérdidas de energía debido a la fricción en los ejes de las poleas y la resistencia de la cuerda. Por lo tanto, la eficiencia del sistema debe ser considerada. La eficiencia (η) es la relación entre la ventaja mecánica real y la ventaja mecánica ideal, o más comúnmente, la relación entre la potencia de salida y la potencia de entrada.

Fuerza de Esfuerzo Real = (Resistencia / Ventaja Mecánica Ideal) / Eficiencia (η)

La eficiencia de un sistema de poleas suele ser un valor entre 0 y 1 (o 0% y 100%). Una eficiencia del 80% (0.8) significa que el 20% de la fuerza aplicada se pierde debido a la fricción y otros factores. Conocer la eficiencia es vital para cálculos precisos, especialmente en aplicaciones donde la seguridad y la precisión son críticas.

Fórmulas Clave para el Cálculo de Peso y Contrapeso

Cálculo de la Fuerza Necesaria (o "Peso Reducido")

Para determinar la fuerza que una persona o un motor debe aplicar para levantar una carga utilizando un sistema de poleas, necesitamos considerar la ventaja mecánica ideal y, si es posible, la eficiencia del sistema.

• Para una Polea Fija:

  La ventaja mecánica ideal (VM) es 1. La fuerza necesaria es igual al peso de la carga.

  Fuerza Necesaria = Peso de la Carga

  Ejemplo: Si quieres levantar una carga de 100 kg con una polea fija, necesitarás aplicar una fuerza de 100 kg (más la fuerza para vencer la fricción).

• Para una Polea Móvil Simple:

  La ventaja mecánica ideal (VM) es 2. La fuerza necesaria es la mitad del peso de la carga.

  Fuerza Necesaria = Peso de la Carga / 2

  Ejemplo: Para levantar una carga de 100 kg con una polea móvil, teóricamente solo necesitarías aplicar una fuerza de 50 kg.

• Para un Polipasto (Sistema de Poleas Múltiples):

  La ventaja mecánica ideal (VM) es igual al número de segmentos de cuerda que soportan la carga directamente. Este es el caso más común para reducir significativamente la fuerza.



  Fuerza Necesaria = Peso de la Carga / Número de Segmentos de Cuerda

  Ejemplo: Si un polipasto tiene 4 segmentos de cuerda soportando una carga de 200 kg, la fuerza necesaria sería de 200 kg / 4 = 50 kg.

Es fundamental recordar que estos cálculos son para sistemas ideales. En la práctica, se debe dividir el resultado por la eficiencia del sistema (un valor entre 0 y 1) para obtener la fuerza real que se necesitará aplicar.

La Fórmula para el Contrapeso

El contrapeso no es un elemento que reduzca la fuerza necesaria en el mismo sentido que lo hace la ventaja mecánica de una polea, sino que se utiliza para equilibrar una carga existente, reduciendo así la fuerza neta que debe ser aplicada por un motor o un operador para mover la carga. Su propósito principal es facilitar el movimiento vertical de una carga grande, haciendo que el sistema sea más eficiente energéticamente y más fácil de operar.

La "fórmula" para el contrapeso no es una operación matemática para reducir el peso, sino una consideración de diseño para balancear un sistema. Generalmente, el peso del contrapeso se diseña para ser una fracción significativa del peso de la carga máxima que se espera levantar, o incluso para igualar el peso de la carga más una porción del peso del cable.

• Para un Sistema en Equilibrio (sin movimiento o movimiento a velocidad constante):

  Si el objetivo es que el sistema esté en equilibrio o que la fuerza neta para mover la carga sea mínima, el contrapeso debe ser aproximadamente igual al peso de la carga.

  Contrapeso ≈ Peso de la Carga

  Sin embargo, en sistemas como ascensores, el contrapeso a menudo se calcula para ser igual al peso de la cabina vacía más el 50% de su capacidad de carga máxima. Esto asegura que el motor trabaje de manera eficiente tanto al subir una cabina llena como al bajar una cabina vacía.

• Para Reducir la Fuerza Neta Requerida:

  Si se tiene una carga (Resistencia) y se aplica un contrapeso (P_contrapeso) al otro lado del sistema, la fuerza neta que el operador o motor debe proporcionar (F_neta) para mover la carga es la diferencia entre la carga y el contrapeso (ignorando la ventaja mecánica del sistema si el contrapeso actúa directamente).

  F_neta = Resistencia - P_contrapeso

  En un sistema de poleas, el contrapeso se conecta de tal manera que actúa contra la carga. La ventaja mecánica del sistema se aplica a la diferencia de peso entre la carga y el contrapeso. Es decir, si el contrapeso es de 80 kg y la carga es de 100 kg, la fuerza "efectiva" a levantar es de 20 kg, y sobre esta se aplicaría la ventaja mecánica de las poleas.

El uso de contrapesos es común en grúas, ascensores y montacargas, donde se busca minimizar el consumo de energía y el desgaste del motor, ya que este solo necesita superar la diferencia de peso y la fricción, no el peso total de la carga.

Tipos de Sistemas de Poleas y su Eficiencia

La combinación de poleas fijas y móviles da lugar a sistemas más complejos y eficientes, conocidos como polipastos. La elección del sistema adecuado depende de la carga a levantar y de la fuerza disponible.

Polea Fija

Como se mencionó, una polea fija simplemente cambia la dirección de la fuerza. La ventaja mecánica ideal es 1. Esto significa que si necesitas levantar 50 kg, debes aplicar 50 kg de fuerza. Son útiles cuando se desea cambiar la dirección de un tiro para mayor comodidad o seguridad, por ejemplo, tirar hacia abajo en lugar de hacia arriba.

Fuerza = Carga

Polea Móvil

Una polea móvil se mueve con la carga y está soportada por dos segmentos de cuerda. Esto duplica la ventaja mecánica ideal a 2. Para levantar una carga de 50 kg, solo necesitarías aplicar 25 kg de fuerza. Sin embargo, la distancia que debes tirar de la cuerda es el doble de la distancia que se mueve la carga.

Fuerza = Carga / 2

Polipasto (Sistema de Poleas Múltiples)

Los polipastos son combinaciones de poleas fijas y móviles diseñadas para maximizar la ventaja mecánica. La VM de un polipasto se calcula contando el número de segmentos de cuerda que sostienen directamente la carga. Generalmente, cuantas más poleas móviles tenga el sistema, mayor será la ventaja mecánica y menor la fuerza necesaria para levantar la carga. Existen diferentes configuraciones de polipastos:

• Polipasto Simple (o aparejo de cuerda): Consta de una polea fija y una o más poleas móviles. La VM es igual al número de segmentos de cuerda que salen de las poleas móviles y soportan la carga.
• Polipasto Compuesto: Se forma al combinar varios polipastos simples en serie, lo que resulta en una ventaja mecánica muy alta, ideal para levantar cargas extremadamente pesadas con una fuerza mínima.

La fórmula general para un polipasto es:

Fuerza Necesaria = Peso de la Carga / Número de Segmentos de Cuerda que Soportan la Carga

La eficiencia de un polipasto es un factor crítico. A medida que aumenta el número de poleas, también lo hace la fricción. Un polipasto con una gran ventaja mecánica puede tener una eficiencia menor que uno con menos poleas, lo que significa que la fuerza real necesaria puede ser mayor de lo que sugiere el cálculo ideal. La eficiencia típica de una polea individual varía entre 90% y 98%, pero la eficiencia total del sistema disminuye exponencialmente con cada polea adicional en el tren.

Factores que Influyen en la Capacidad y Eficiencia de una Polea

Más allá de la configuración del sistema, varios factores pueden afectar la capacidad de carga y la eficiencia real de una polea. Ignorar estos elementos puede llevar a cálculos erróneos, situaciones peligrosas o un rendimiento deficiente.

• Material de la Polea y la Cuerda: La resistencia de los materiales es fundamental. Las poleas pueden ser de metal (acero, aluminio), plástico o madera. Cada material tiene límites de carga específicos. De manera similar, la cuerda utilizada (nylon, poliéster, acero, etc.) debe tener una resistencia a la tracción adecuada para la carga esperada, con un factor de seguridad considerable.

• Diámetro de la Polea: Un diámetro de polea más grande reduce la fricción en la cuerda y el estrés sobre la misma, lo que mejora la eficiencia y prolonga la vida útil de la cuerda. Poleas demasiado pequeñas para el diámetro de la cuerda pueden causar un desgaste prematuro y reducir la capacidad de carga efectiva.



• Tipo y Condición de los Cojinetes: Las poleas giran sobre cojinetes (rodamientos de bolas, rodamientos lisos, etc.). La calidad y el mantenimiento de estos cojinetes afectan directamente la fricción del sistema. Cojinetes bien lubricados y sin daños aseguran una mayor eficiencia.

• Lubricación: Una lubricación adecuada de los ejes y cojinetes reduce significativamente la fricción, aumentando la eficiencia del sistema y disminuyendo la fuerza necesaria para operar.

• Mantenimiento: El óxido, la suciedad, el desgaste o los daños en la polea o la cuerda pueden comprometer seriamente la seguridad y la eficiencia. Una inspección y mantenimiento regulares son esenciales para garantizar que el sistema funcione a su capacidad óptima.

• Velocidad de Operación: A velocidades muy altas, la inercia y la resistencia del aire pueden influir, aunque para la mayoría de las aplicaciones de levantamiento manual o de velocidad moderada, este efecto es mínimo.

• Ángulos de la Cuerda: La forma en que la cuerda entra y sale de la polea, especialmente en sistemas complejos, puede afectar la distribución de la fuerza y la fricción. Los ángulos agudos deben evitarse cuando sea posible.

• Límite de Carga de Trabajo (CMT): Cada polea y componente del sistema (cuerda, anclajes) tiene una carga máxima de trabajo o límite de carga de seguridad especificado por el fabricante. Este es el peso máximo que el equipo está diseñado para soportar de forma segura. Por ejemplo, en el caso de la información proporcionada, una polea específica puede tener una capacidad de hasta 45 kg. Es crucial entender que este es un límite del componente individual, no una regla universal para todas las poleas. Superar la CMT puede provocar fallas catastróficas. Siempre se debe trabajar muy por debajo de este límite, aplicando factores de seguridad adicionales.

Considerar todos estos factores es vital para realizar cálculos precisos y operar sistemas de poleas de manera segura y eficiente.

Aplicaciones Prácticas del Cálculo de Poleas

El conocimiento del cálculo de peso en poleas no es meramente teórico; tiene innumerables aplicaciones prácticas en diversas industrias y actividades cotidianas. Dominar estos principios permite diseñar, operar y mantener sistemas de levantamiento de manera segura y eficiente.

• Construcción y Obras Públicas: Es, quizás, el campo de aplicación más evidente. Desde grúas que elevan vigas de acero masivas hasta andamios que necesitan subir materiales a grandes alturas, los polipastos y sistemas de poleas son esenciales. Los ingenieros y operarios utilizan estos cálculos para seleccionar el equipo adecuado, determinar la fuerza necesaria de los motores o la cantidad de personal requerido, y asegurar que las estructuras de soporte puedan resistir las cargas.

• Marina y Navegación: En barcos y puertos, las poleas son omnipresentes. Se utilizan para izar velas, levantar anclas, mover cargamentos en cubierta, y en sistemas de aparejos. Los marineros y diseñadores navales confían en los cálculos de poleas para optimizar la fuerza de tiro y la estabilidad.

• Gimnasios y Equipos de Fitness: Muchas máquinas de gimnasio utilizan sistemas de poleas para variar la resistencia y la dirección de la fuerza. Comprender cómo las poleas modifican el peso permite a los diseñadores crear equipos efectivos y a los usuarios entender mejor cómo funciona el entrenamiento de resistencia.

• Rescate y Montañismo: En situaciones de rescate, como la evacuación de heridos de lugares de difícil acceso o el levantamiento de cargas en zonas montañosas, los equipos de rescate utilizan sistemas de polipastos para mover personas o equipo con el mínimo esfuerzo posible, garantizando la seguridad en entornos desafiantes.

• Agricultura: En algunas operaciones agrícolas, las poleas se emplean para levantar fardos de heno, mover equipos o en sistemas de irrigación, facilitando tareas que de otro modo requerirían una fuerza manual considerable.

• Industria Manufacturera y Almacenes: En entornos industriales, se utilizan polipastos y grúas para mover materias primas, productos terminados o maquinaria pesada, optimizando los procesos de producción y logística.

En cada una de estas aplicaciones, la comprensión precisa de la ventaja mecánica, la eficiencia y los límites de carga máxima de trabajo es crucial para el diseño seguro y la operación exitosa de los sistemas de poleas.

Tabla Comparativa de Sistemas de Poleas

Nota: Los valores de fuerza aplicada son ideales y no consideran la fricción ni la eficiencia del sistema. En la práctica, la fuerza real será mayor.

Preguntas Frecuentes (FAQ)

¿Cómo calcular el peso en poleas?

Para calcular la fuerza necesaria para levantar un peso (o resistencia) en un sistema de poleas, debes determinar la ventaja mecánica ideal del sistema y, si es posible, su eficiencia. La ventaja mecánica ideal se obtiene contando el número de segmentos de cuerda que soportan directamente la carga. La fórmula básica es:

Fuerza Necesaria (ideal) = Peso de la Carga / Número de Segmentos de Cuerda

Si conoces la eficiencia del sistema (η, expresada como un decimal entre 0 y 1), la fuerza real a aplicar será:

Fuerza Necesaria (real) = (Peso de la Carga / Número de Segmentos de Cuerda) / η

Por ejemplo, si tienes un polipasto con 4 segmentos de cuerda soportando una carga de 100 kg y una eficiencia del 80% (0.8), la fuerza ideal sería 100 kg / 4 = 25 kg. La fuerza real necesaria sería 25 kg / 0.8 = 31.25 kg.

¿Cuál es la fórmula para calcular el contrapeso?

El contrapeso no se calcula con una "fórmula" para reducir el peso en el sentido de la ventaja mecánica, sino que se utiliza para equilibrar una carga, reduciendo la fuerza neta que se requiere para moverla. Su objetivo principal es hacer que el sistema sea más fácil de operar y más eficiente energéticamente. La cantidad de contrapeso suele diseñarse para ser aproximadamente igual al peso de la carga que se desea equilibrar, o una fracción de ella.

Si deseas que un sistema con una carga (C) esté en equilibrio con un contrapeso (CP), entonces:

CP ≈ C

En sistemas dinámicos como ascensores, el contrapeso se diseña para equilibrar el peso de la cabina vacía más un porcentaje (por ejemplo, 50%) de la carga máxima de pasajeros. Esto minimiza el trabajo del motor, ya que solo debe superar la diferencia de peso y la fricción del sistema.

¿Cuánto reduce una polea el peso?

La capacidad de una polea para "reducir el peso" se refiere a la reducción de la fuerza necesaria para levantar una carga, gracias a la ventaja mecánica. No es que el peso del objeto cambie, sino que la fuerza que debes aplicar es menor.

• Una polea fija: No reduce la fuerza necesaria (VM=1), solo cambia la dirección del tiro. La fuerza que aplicas es igual al peso de la carga.

• Una polea móvil simple: Reduce la fuerza necesaria a la mitad (VM=2). Si la carga es de 100 kg, solo necesitas aplicar 50 kg de fuerza (idealmente).

• Un polipasto (sistema de múltiples poleas): Reduce la fuerza necesaria en proporción al número de segmentos de cuerda que soportan la carga (N). La fuerza se reduce a 1/N del peso original. Por ejemplo, un polipasto con 4 segmentos de cuerda reduce la fuerza a un cuarto del peso de la carga.

Es importante recordar que esta reducción de fuerza viene a expensas de la distancia; cuanto más se reduce la fuerza, mayor es la distancia de cuerda que se debe tirar para mover la carga la misma altura.

¿Cuántos kilos carga una polea?

La cantidad de kilos que una polea puede cargar varía drásticamente y no es un valor universal. Depende de varios factores cruciales, siendo el más importante la carga máxima de trabajo (CMT) o límite de carga de seguridad especificado por el fabricante. Este límite se establece considerando:

• Materiales: El tipo de metal (acero, aluminio), plástico o madera de la que está hecha la polea y su eje.

• Diseño y Tamaño: El diámetro de la polea, el grosor de la carcasa, el tipo de cojinetes y la calidad de la fabricación.

• Cuerda o Cable: La resistencia a la tracción del elemento de tracción utilizado con la polea.

• Factor de Seguridad: Los fabricantes aplican un factor de seguridad (generalmente 3:1, 4:1 o 5:1) al diseñar la polea, lo que significa que la resistencia a la rotura real es mucho mayor que la CMT.

En el ejemplo que mencionas, si una polea específica "soporta hasta 45 kg", esto se refiere a su carga máxima de trabajo (CMT) para un uso seguro. Significa que, bajo condiciones normales y con los factores de seguridad aplicados, esa polea en particular no debe ser sometida a cargas que excedan los 45 kg. Es fundamental verificar siempre las especificaciones del fabricante para cada componente del sistema de levantamiento (poleas, cuerdas, ganchos, anclajes) y nunca exceder sus límites de carga.

Conclusión

El cálculo de peso en sistemas de poleas es una habilidad esencial para cualquier persona involucrada en tareas de levantamiento, construcción, ingeniería o diseño de equipos. Comprender los principios de la ventaja mecánica, la eficiencia y la importancia de la carga máxima de trabajo no solo permite optimizar el esfuerzo y el consumo de energía, sino que, lo más importante, garantiza la seguridad de las operaciones.

Esperamos que esta guía detallada haya desmitificado el funcionamiento y los cálculos asociados a las poleas, proporcionándote una base sólida para aplicar estos conocimientos en tus propios proyectos. Recuerda siempre priorizar la seguridad, utilizando equipos adecuados para la carga y realizando inspecciones y mantenimientos regulares. Con la comprensión y aplicación correctas, las poleas seguirán siendo herramientas poderosas y confiables en innumerables aplicaciones.
