Módulo Elástico del Acero: Guía Completa para Diseño

En el campo de la ingeniería estructural, especialmente en proyectos de rehabilitación de edificios o en la construcción de estructuras innovadoras, es común encontrarse con la necesidad de utilizar elementos que no se ajustan a las formas estándar prefabricadas. Esto ocurre a menudo con las vigas de acero, donde se requiere la creación de piezas únicas mediante la adición de placas, soldaduras o la combinación de perfiles existentes. Antes de embarcarse en un modelo estructural complejo, es fundamental proceder con cautela y verificar las propiedades mecánicas de estas formas personalizadas.

Dentro de las características más importantes que debemos conocer para garantizar la seguridad y eficiencia de una viga, destacan dos conceptos cruciales, aunque a menudo confundidos por su terminología similar: el Módulo de Sección Elástico (S o Wel, según Eurocódigos) y el Módulo de Elasticidad del Material (también conocido como Módulo de Young, E o Y). Comprender la distinción entre ambos y saber cómo calcularlos es vital para cualquier ingeniero o diseñador estructural.

Mientras que el Módulo de Sección Elástico es una propiedad geométrica de la sección transversal de la viga, que nos indica su resistencia a la flexión, el Módulo de Elasticidad del Material es una propiedad intrínseca del propio acero, que define su rigidez y cómo se deforma bajo carga. Ambos son pilares fundamentales para un diseño estructural robusto y seguro.

El Módulo de Sección Elástico (S o Wel): La Clave para la Resistencia a la Flexión

El Módulo de Sección Elástico es una medida directa de la resistencia de una sección transversal a la flexión. Es una propiedad puramente geométrica, lo que significa que depende únicamente de la forma y dimensiones de la sección de la viga, no del material del que está hecha. Su principal propósito es proporcionar una manera sencilla de calcular la resistencia a la flexión de una viga, utilizando la fórmula fundamental del esfuerzo por flexión: σ = M / S, donde σ es el esfuerzo de flexión, M es el momento flector aplicado y S es el módulo de sección elástico.

La definición del Módulo de Sección Elástico (S) es muy simple: S = I / y, donde:

• I es el Momento de Inercia de Área (o Segundo Momento de Área) de la sección transversal. Representa la distribución del área de una sección con respecto a un eje. Cuanto mayor sea I, mayor será la resistencia de la sección a la flexión alrededor de ese eje.
• y es la distancia desde el centroide (o eje neutro) de la sección hasta el punto más alejado de dicha sección. En una viga sometida a flexión, las fibras más alejadas del eje neutro son las que experimentan los mayores esfuerzos.

Por lo tanto, para obtener el valor de S, la tarea principal es determinar el valor de I.

Cálculo del Momento de Inercia de Área (I)

El momento de inercia de área se calcula mediante la integral de la distancia al cuadrado de cada elemento de área (dA) con respecto a un eje. Para un eje X, Ix = ∫ y² dA, y para un eje Y, Iy = ∫ x² dA. Sin embargo, para secciones compuestas o irregulares, este cálculo se simplifica considerablemente gracias al Teorema de Steiner, también conocido como el Teorema de los Ejes Paralelos.

El Teorema de Steiner nos permite calcular el momento de inercia de una forma con respecto a un eje arbitrario (Z') si conocemos su momento de inercia con respecto a su propio eje centroidal (Z) y la distancia entre ambos ejes. La fórmula es la siguiente:

IZ' = IZ + A ⋅ d²

Donde:

• IZ' es el momento de inercia de la forma con respecto al eje Z'.
• IZ es el momento de inercia de la forma con respecto a su propio eje centroidal (que pasa por su centro de masa).
• A es el área de la forma.
• d es la distancia perpendicular entre el eje Z y el eje Z'.

Para una sección compuesta (como una viga con placas añadidas), el proceso implica:

1. Dividir la sección compleja en piezas regulares más pequeñas (rectángulos, círculos, etc.), para las cuales los momentos de inercia centroidales (IZ) son conocidos (por ejemplo, para un rectángulo de base b y altura h, Ix = bh³/12).
2. Calcular el centroide de la sección compuesta total. Este será el eje neutro global de la viga.
3. Para cada pieza individual, calcular su momento de inercia con respecto al eje neutro global de la sección compuesta, aplicando el Teorema de Steiner. Es decir, Ix,itotal = Ix,ipropio + Ai ⋅ di².
4. Sumar los momentos de inercia de todas las piezas con respecto al eje neutro global para obtener el momento de inercia total de la sección compuesta: Ix = ∑ (Ix,i + Ai ⋅ di²).

Ejemplo Práctico: Cálculo del Módulo de Sección de una Sección en T

Consideremos la creación de una sección en T mediante la unión de dos placas de acero de 150 mm x 10 mm cada una. Imaginemos una placa de 150 mm (base) x 10 mm (altura) como el ala superior (pieza A) y otra placa de 10 mm (base) x 150 mm (altura) como el alma vertical (pieza B), unidas para formar una 'T'.

Paso 1: Identificar las piezas y sus propiedades individuales.

• Pieza A (Ala): Rectángulo de 150 mm (base, bA) x 10 mm (altura, hA).
• Pieza B (Alma): Rectángulo de 10 mm (base, bB) x 150 mm (altura, hB).

Paso 2: Calcular el centroide de la sección compuesta.

Asumamos que la base del alma (pieza B) es el origen (y=0). La altura total de la T es 10 mm (ala) + 150 mm (alma) = 160 mm.

• Área de la Pieza A (Ala): AA = bA × hA = 150 mm × 10 mm = 1500 mm².
• Centroide de la Pieza A (yA): Desde el origen, está a 150 mm (altura del alma) + 10/2 mm (mitad del ala) = 155 mm.
• Área de la Pieza B (Alma): AB = bB × hB = 10 mm × 150 mm = 1500 mm².
• Centroide de la Pieza B (yB): Desde el origen, está a 150/2 mm (mitad del alma) = 75 mm.

Centroide global (Yc) de la sección en T:

Yc = (AA × yA + AB × yB) / (AA + AB)

Yc = (1500 mm² × 155 mm + 1500 mm² × 75 mm) / (1500 mm² + 1500 mm²)

Yc = (232500 mm³ + 112500 mm³) / 3000 mm²

Yc = 345000 mm³ / 3000 mm² = 115 mm desde la base del alma.

Paso 3: Calcular el momento de inercia de cada pieza con respecto al eje neutro global (Yc = 115 mm).

Recordemos la fórmula Ix = Ix,ipropio + Ai ⋅ di².

• Para la Pieza A (Ala):
• Momento de inercia propio (Ix,Apropio) = bA × hA³ / 12 = 150 mm × (10 mm)³ / 12 = 150 × 1000 / 12 = 12500 mm⁴.
• Distancia 'dA' desde el centroide del ala (yA = 155 mm) al centroide global (Yc = 115 mm): dA = |155 mm - 115 mm| = 40 mm.
• Término de Steiner para el ala (AA ⋅ dA²) = 1500 mm² × (40 mm)² = 1500 mm² × 1600 mm² = 2400000 mm⁴.
• Momento de inercia del ala con respecto al eje global (Ix,A) = 12500 mm⁴ + 2400000 mm⁴ = 2412500 mm⁴.
• Para la Pieza B (Alma):
• Momento de inercia propio (Ix,Bpropio) = bB × hB³ / 12 = 10 mm × (150 mm)³ / 12 = 10 × 3375000 / 12 = 2812500 mm⁴.
• Distancia 'dB' desde el centroide del alma (yB = 75 mm) al centroide global (Yc = 115 mm): dB = |75 mm - 115 mm| = 40 mm.
• Término de Steiner para el alma (AB ⋅ dB²) = 1500 mm² × (40 mm)² = 1500 mm² × 1600 mm² = 2400000 mm⁴.
• Momento de inercia del alma con respecto al eje global (Ix,B) = 2812500 mm⁴ + 2400000 mm⁴ = 5212500 mm⁴.

Paso 4: Sumar los momentos de inercia de las piezas para obtener el momento de inercia total.

Ixtotal = Ix,A + Ix,B = 2412500 mm⁴ + 5212500 mm⁴ = 7625000 mm⁴.

Este es el momento de inercia de la sección en T con respecto a su eje centroidal. Los valores intermedios (Ia, Aa x da², Ib, Ab x db²) proporcionados en la información coinciden con estos cálculos.

Paso 5: Calcular el Módulo de Sección Elástico (S).

Necesitamos la distancia 'y' desde el centroide (Yc = 115 mm) hasta la fibra más alejada de la sección.

• Distancia a la fibra superior (parte superior del ala): (160 mm - 115 mm) = 45 mm.
• Distancia a la fibra inferior (base del alma): 115 mm.

La distancia máxima 'ymax' es 115 mm.

S = Ixtotal / ymax = 7625000 mm⁴ / 115 mm ≈ 66304.35 mm³.

Una vez obtenido el Módulo de Sección Elástico, se puede utilizar para determinar la capacidad de carga de la viga en flexión o para verificar los esfuerzos en ella bajo cargas específicas, garantizando que no superen el límite elástico del material.

El Módulo de Elasticidad del Material (Módulo de Young - E): La Rigidez del Acero

A diferencia del módulo de sección, el Módulo de Elasticidad del Material, o Módulo de Young (E o Y), es una propiedad intrínseca del material, independiente de la forma de la pieza. Define la rigidez de un material, es decir, su resistencia a la deformación elástica bajo tensión o compresión. Es la relación entre el esfuerzo (fuerza por unidad de área) y la deformación unitaria (cambio de longitud por unidad de longitud original) en la región elástica de un material.

La Ley de Hooke establece esta relación de proporcionalidad:

Esfuerzo (σ) = Módulo de Young (E) × Deformación Unitaria (ε)

Donde:

• Esfuerzo (σ) = Fuerza (F) / Área de la sección (S). Se mide en N/m² (Pascales, Pa) o N/mm² (MPa).
• Deformación Unitaria (ε) = Cambio de longitud (ΔL) / Longitud original (L₀). Es adimensional.

Por lo tanto, el Módulo de Young (E) se expresa en las mismas unidades que el esfuerzo (por ejemplo, N/mm² o GPa).

Comportamiento Esfuerzo-Deformación y Límite Elástico

Cuando un material metálico es sometido a un esfuerzo de tracción, experimenta una deformación. Si se representa el esfuerzo en función de la deformación unitaria, se obtiene una curva característica que revela el comportamiento del material:

• Región Elástica: Es la primera parte de la curva, donde el esfuerzo es directamente proporcional a la deformación unitaria (Ley de Hooke). Si se suprime el esfuerzo, el material vuelve a su longitud inicial. Esta región termina en un punto crucial conocido como límite elástico.
• Deformación Plástica: Si se sigue aumentando el esfuerzo más allá del límite elástico, la deformación unitaria aumenta rápidamente, pero al reducir el esfuerzo, el material no recupera su longitud inicial. Ha adquirido una deformación permanente.
• Punto de Ruptura: Es el esfuerzo máximo que el material puede soportar antes de fracturarse.

La transición entre la región elástica y el punto de ruptura es la deformación plástica. Un material se considera dúctil si experimenta una gran deformación plástica antes de la ruptura (como el acero), lo que le permite absorber energía y dar señales de fallo. Por el contrario, un material es frágil si la ruptura ocurre poco después del límite elástico, sin apenas deformación plástica (como el vidrio o el hierro fundido).

En algunos materiales, como el caucho, la relación esfuerzo-deformación no es lineal, pero aún pueden ser elásticos (recuperan su forma). Sin embargo, la curva de retorno al disminuir el esfuerzo puede no coincidir con la de carga, un fenómeno conocido como histéresis elástica, que indica energía disipada.

¿Cómo se Mide el Módulo de Young?

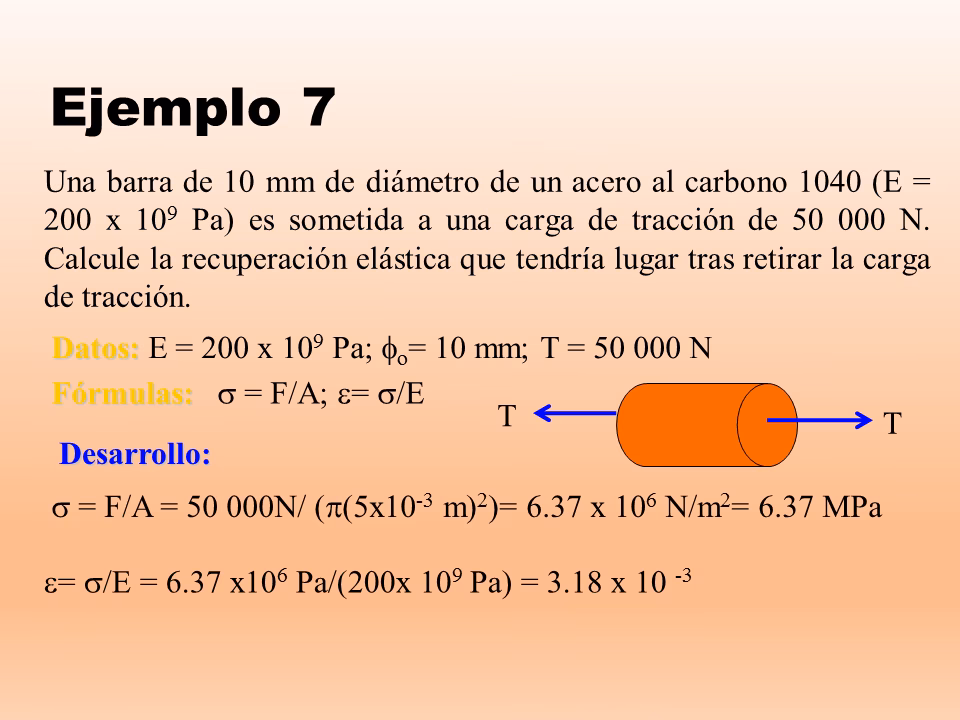

El Módulo de Young se determina experimentalmente, típicamente mediante un ensayo de tracción. En un ensayo básico, se aplica una fuerza controlada a una probeta del material con dimensiones conocidas y se mide el alargamiento resultante. La fuerza y el alargamiento se registran para calcular el esfuerzo y la deformación unitaria, respectivamente. Al graficar estos valores, la pendiente de la región lineal (elástica) de la curva esfuerzo-deformación proporciona el Módulo de Young.

Por ejemplo, en un montaje simplificado, un hilo metálico de longitud L₀ y sección S se somete a una fuerza F. Se mide el alargamiento ΔL. El módulo de Young (Y) se calcula como:

Y = (F/S) / (ΔL/L₀)

Tabla de Módulos de Young para Metales

Los valores del Módulo de Young varían significativamente entre diferentes materiales y, en el caso de los metales, incluso entre distintas aleaciones o tratamientos. A continuación, se presenta una tabla con valores aproximados:

Fuente: Koshkin N. I., Shirkévich M. G.. Manual de Física Elemental. Editorial Mir 1975.

¿Cuánto Vale el Módulo de Elasticidad para el Acero?

El Módulo de Elasticidad del acero, también conocido como Módulo de Young, es una constante material que caracteriza su comportamiento elástico. Aunque puede variar ligeramente según la aleación y el tratamiento térmico, en la práctica de la ingeniería civil y estructural, se utiliza un valor aproximado estándar.

Para la mayoría de los aceros estructurales, el Módulo de Elasticidad (E) se sitúa en el rango de 200 a 210 GPa (Gigapascales). Si lo expresamos en otras unidades comunes:

• En N/mm² (Megapascales, MPa): E ≈ 200,000 N/mm² a 210,000 N/mm².
• En kg/cm²: E ≈ 2.04 × 10⁶ kg/cm² a 2.14 × 10⁶ kg/cm². (El valor 2.1x10⁵ kg/cm² mencionado en una de las fuentes parece ser un error de unidad o una convención antigua, ya que 2.1x10⁵ kg/cm² es equivalente a 20.6 GPa, que sería para un acero fundido según la tabla anterior. Para aceros estructurales modernos, el valor de 200-210 GPa es el más aceptado y utilizado en normativas internacionales).

Es fundamental recordar que este valor de E es válido para la región elástica del acero. Más allá del límite elástico, el comportamiento del material es plástico y no sigue esta relación lineal de proporcionalidad.

Conclusión: La Importancia de Ambos Módulos en el Diseño Estructural

En resumen, tanto el Módulo de Sección Elástico como el Módulo de Elasticidad del Material son conceptos fundamentales en el diseño y la verificación de estructuras de acero. Aunque sus nombres son similares, representan propiedades muy diferentes y complementarias:

• El Módulo de Sección Elástico (S) es una propiedad geométrica de la sección transversal que determina su capacidad para resistir momentos flectores. Es indispensable para calcular los esfuerzos de flexión y asegurar que la viga no falle por sobreesfuerzo en su parte más solicitada.
• El Módulo de Elasticidad del Material (E) es una propiedad intrínseca del acero que define su rigidez y cómo se deforma bajo carga. Es crucial para calcular las deformaciones (flechas) de las vigas y asegurar que estas no excedan los límites de servicio, evitando así problemas funcionales o estéticos en la estructura.

Dominar el cálculo de estas propiedades, especialmente para secciones personalizadas obtenidas mediante la combinación de perfiles o la adición de placas, es una habilidad indispensable para cualquier ingeniero estructural. Permite no solo diseñar con precisión, sino también optimizar el uso del material y, lo que es más importante, garantizar la seguridad y durabilidad de las construcciones, especialmente en proyectos de rehabilitación donde la adaptabilidad de las secciones es clave.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre el Módulo de Sección Elástico y el Módulo de Elasticidad del Material?

El Módulo de Sección Elástico (S) es una propiedad geométrica de la forma de la viga que indica su resistencia a la flexión. El Módulo de Elasticidad del Material (E o Módulo de Young) es una propiedad intrínseca del material (el acero en este caso) que indica su rigidez y resistencia a la deformación.

¿Por qué es importante el Módulo de Sección Elástico en el diseño de vigas?

Es fundamental porque permite calcular los esfuerzos de flexión en una viga (σ = M/S). Esto ayuda a asegurar que la viga tenga la capacidad suficiente para soportar las cargas aplicadas sin que los esfuerzos superen el límite elástico del acero, previniendo fallos por flexión.

¿El Módulo de Elasticidad del acero es siempre el mismo?

No es exactamente el mismo, ya que puede variar ligeramente entre diferentes aleaciones de acero o tratamientos. Sin embargo, para la mayoría de los aceros estructurales, se utiliza un valor estándar aproximado de 200 a 210 GPa (o 200,000 a 210,000 N/mm²).

¿Qué es el Teorema de Steiner y para qué se utiliza?

El Teorema de Steiner (o de los Ejes Paralelos) es una herramienta matemática que permite calcular el momento de inercia de una forma con respecto a cualquier eje, conociendo su momento de inercia respecto a su propio eje centroidal y la distancia entre ambos ejes. Es crucial para calcular el momento de inercia de secciones compuestas o irregulares.

¿Qué significa que un material sea dúctil o frágil?

Un material dúctil puede sufrir una gran deformación plástica (permanente) antes de romperse, lo que le permite absorber energía y dar señales de fallo. Un material frágil se rompe con poca o ninguna deformación plástica, sin advertencia previa.
