El corazón, ese incansable motor de nuestro cuerpo, realiza un trabajo eléctrico asombroso con cada latido. Este complejo sistema eléctrico es el que permite que la sangre sea bombeada de manera eficiente a todos los rincones de nuestro organismo. Comprender la dirección general de esta actividad eléctrica, conocida como el eje cardíaco o eje eléctrico medio, es una herramienta diagnóstica fundamental en la cardiología. Lejos de ser un concepto abstracto, el eje cardíaco nos proporciona información valiosa sobre la salud y el funcionamiento de nuestro corazón, revelando pistas sobre posibles anomalías, desde un aumento en la masa muscular cardíaca hasta problemas en la conducción eléctrica.
Pero, ¿qué es exactamente el eje eléctrico medio y por qué es tan importante? Imagina que la actividad eléctrica que despolariza los ventrículos del corazón puede representarse como una flecha tridimensional que cambia de dirección y magnitud momento a momento. El eje eléctrico medio es, en esencia, la dirección promedio o la suma neta de todas estas flechas instantáneas que ocurren durante la despolarización ventricular. Es el vector dominante que nos indica hacia dónde se dirige la mayor parte de la energía eléctrica del corazón en un momento dado. Este concepto es vital porque alteraciones en la dirección normal de este eje pueden ser indicio de diversas patologías cardíacas.
La Despolarización Ventricular: El Origen del Eje
Para entender el eje cardíaco, primero debemos comprender cómo se despolarizan los ventrículos. La despolarización ventricular es el proceso por el cual las células musculares cardíacas se activan eléctricamente, contrayéndose y permitiendo el bombeo de sangre. Este proceso no ocurre de forma instantánea en todo el ventrículo, sino que sigue una secuencia precisa, generando una serie de vectores eléctricos instantáneos:
- Despolarización Septal: El impulso eléctrico viaja primero por las ramas del haz de His, despolarizando el tabique interventricular de izquierda a derecha. Este vector inicial, aunque pequeño, es crucial y a menudo se dirige ligeramente hacia la derecha y adelante, produciendo una pequeña onda Q negativa en derivaciones como DII.
- Despolarización Apical: Inmediatamente después, la mayor parte de la masa ventricular, especialmente el ápex, se despolariza. Este es el vector más grande y se dirige predominantemente hacia abajo y hacia la izquierda, hacia el polo positivo de la mayoría de las derivaciones, generando la gran onda R positiva.
- Despolarización de las Paredes Libres: Finalmente, las paredes libres de los ventrículos (especialmente la pared libre del ventrículo izquierdo, que es la más grande) se despolarizan desde el endocardio (capa interna) hacia el epicardio (capa externa). Los vectores finales pueden dirigirse hacia arriba y hacia la izquierda, o incluso hacia atrás, dependiendo de la región específica que se está despolarizando, lo que a menudo contribuye a la onda S.
La suma de todos estos vectores instantáneos, que ocurren en aproximadamente 100 milisegundos (la duración del complejo QRS en un electrocardiograma), es lo que define el eje eléctrico medio. Cada una de las derivaciones del electrocardiograma (ECG) observa esta secuencia de despolarización desde una perspectiva diferente, lo que explica por qué la forma del complejo QRS varía de una derivación a otra. El sistema de referencia axial, un diagrama que muestra la orientación de las derivaciones en el plano frontal, es esencial para visualizar estas perspectivas y determinar el eje.
Métodos para Calcular el Eje Eléctrico Medio en el ECG
Existen varias formas de calcular el eje cardíaco, algunas más precisas que otras, pero todas buscan determinar la dirección predominante del vector de despolarización ventricular. A continuación, exploraremos los métodos más comunes y una fórmula específica.
El Método de la Derivación Isoeléctrica (o Isobifásica)
Este es quizás el método más práctico y ampliamente utilizado en la práctica clínica debido a su simplicidad y rapidez. Se basa en la premisa de que una derivación con un complejo QRS isobifásico (donde la parte positiva y negativa son aproximadamente iguales, resultando en una deflexión neta cercana a cero) es perpendicular al eje eléctrico medio. Los pasos son los siguientes:
- Identificar la Derivación Isoeléctrica: En el trazado de las seis derivaciones frontales (DI, DII, DIII, aVR, aVL, aVF), busca la derivación cuyo complejo QRS sea más isoeléctrico o isobifásico. Esto significa que la suma algebraica de las ondas R, S y Q es cercana a cero. Si no hay una derivación perfectamente isoeléctrica, elige aquella que tenga la deflexión neta más pequeña.
- Encontrar la Derivación Perpendicular: Una vez identificada la derivación isoeléctrica, localiza en el sistema de referencia axial (un círculo con las derivaciones anguladas: DI a 0°, aVF a +90°, DII a +60°, aVL a -30°, DIII a +120°, aVR a -150°) la derivación que se encuentra a 90 grados (perpendicular) de la derivación isoeléctrica.
- Determinar la Dirección Positiva: De las dos posibles direcciones de la derivación perpendicular (una positiva y otra negativa), el eje cardíaco se dirigirá hacia el lado donde el complejo QRS es predominantemente positivo. Por ejemplo, si aVL (-30°) es isoeléctrica, sus perpendiculares son DII (+60°) y DII (-120°). Si DII tiene una deflexión QRS neta positiva (una onda R grande), entonces el eje estará cerca de +60°.
Un atajo rápido para una evaluación inicial es observar las derivaciones DI y DII. Si el complejo QRS en ambas derivaciones es predominantemente positivo, el eje cardíaco se encuentra en el rango normal (entre -30° y +90°). Si alguna de estas derivaciones tiene una deflexión neta negativa, es probable que el eje esté desviado y se requiera un análisis más detallado.
Fórmula de Tarricone para el Cálculo del Eje Cardíaco
Aunque el método visual es el más común, existen fórmulas matemáticas que permiten un cálculo más preciso. Una de estas fórmulas, propuesta por Tarricone y basada en las derivaciones D1 y D3, es la siguiente:
tan-1 [(D1 + 2D3) / (√3 × D1)]

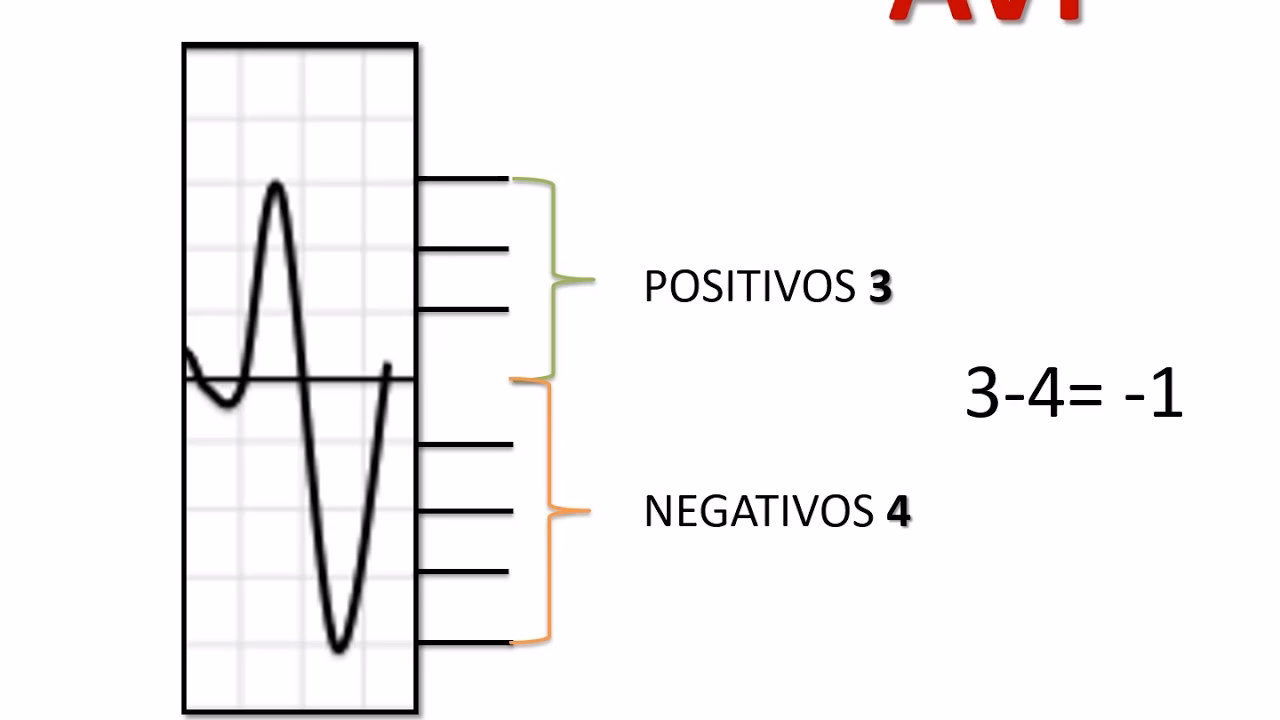

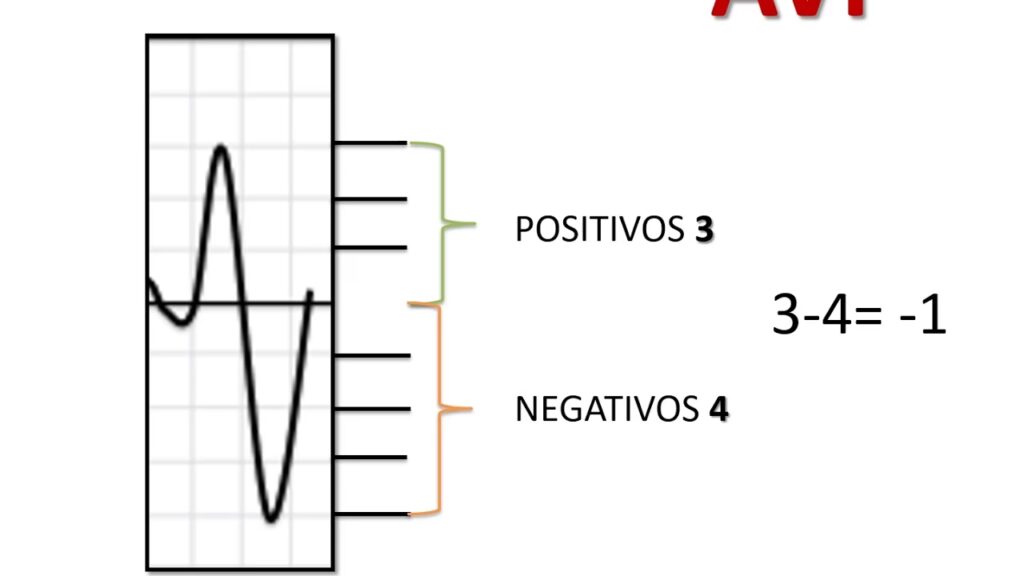

Donde D1 y D3 representan la deflexión neta (suma algebraica de las amplitudes de las ondas R, S y Q) en milímetros de las derivaciones DI y DIII, respectivamente. Es importante notar que los valores de D1 y D3 se toman como las amplitudes en milímetros en el papel de ECG. Esta fórmula proporciona un valor angular más exacto para el eje cardíaco. Aunque no es de uso diario para una evaluación rápida, es útil para estudios o situaciones que requieren mayor precisión.
Rangos Normales y Desviaciones del Eje Cardíaco
El eje eléctrico medio del corazón se considera normal cuando se encuentra en un rango específico de grados. Aunque hay ligeras variaciones entre las fuentes, el rango más comúnmente aceptado para un eje cardíaco normal está entre -30° y +90°. Algunos textos pueden extender el límite superior hasta +120°.
| Categoría del Eje | Rango de Grados | Posibles Implicaciones |
|---|---|---|
| Eje Normal | -30° a +90° | Corazón sano, despolarización ventricular típica. |
| Desviación a la Izquierda | Menor de -30° (ej. -45°, -60°) | Hipertrofia ventricular izquierda, bloqueo fascicular anterior izquierdo, infarto inferior. |
| Desviación a la Derecha | Mayor de +90° (ej. +110°, +150°) | Hipertrofia ventricular derecha, bloqueo de rama derecha, embolia pulmonar, infarto lateral. |
| Eje Indeterminado / Extremo | Entre -90° y -180° | Condiciones graves como enfisema severo, dextrocardia, ciertos infartos masivos. |
Causas de la Desviación del Eje
Las desviaciones del eje cardíaco no son una enfermedad en sí mismas, sino un signo que puede indicar la presencia de una condición subyacente. Las causas comunes incluyen:
- Aumento de la Masa Muscular Cardíaca (Hipertrofia): Si una cámara del corazón, como el ventrículo izquierdo, aumenta de tamaño (hipertrofia ventricular izquierda), se necesitará más tejido para despolarizar, lo que atraerá el vector eléctrico hacia esa cámara, causando una desviación del eje a la izquierda. De manera similar, la hipertrofia ventricular derecha puede causar una desviación del eje a la derecha.
- Defectos de Conducción (Bloqueos de Rama): Los bloqueos en las ramas del haz de His alteran la secuencia normal de despolarización. Por ejemplo, un bloqueo de rama izquierda del haz puede causar una desviación del eje a la izquierda, mientras que un bloqueo de rama derecha puede, en algunos casos, llevar a una desviación del eje a la derecha.
- Tejido Infartado: Un infarto de miocardio (ataque cardíaco) crea una zona de tejido muerto que es eléctricamente inactiva. El vector eléctrico se alejará de esta zona, lo que puede causar una desviación del eje. Por ejemplo, un infarto de la pared inferior puede desviar el eje a la izquierda.
- Cambios en la Posición Anatómica del Corazón: La posición del corazón en el tórax puede variar debido a la obesidad, el embarazo o enfermedades pulmonares, lo que puede influir en la dirección del eje.
- Embolia Pulmonar Aguda: Puede causar una sobrecarga aguda del ventrículo derecho, llevando a una desviación del eje a la derecha.
Importancia Clínica del Eje Cardíaco
La determinación del eje cardíaco es un paso esencial en la interpretación de cualquier electrocardiograma. Proporciona una visión rápida e invaluable del estado general de la despolarización ventricular. Una desviación del eje, especialmente si es un cambio con respecto a un ECG previo del mismo paciente, es una señal de alerta que incita a una investigación más profunda para identificar la causa subyacente. Permite a los médicos sospechar condiciones como la hipertrofia ventricular, los trastornos de conducción, los infartos de miocardio o incluso ciertas enfermedades pulmonares, guiando así el diagnóstico y el tratamiento adecuados. Es una de las primeras cosas que un cardiólogo o médico busca al analizar un ECG, y su comprensión es una habilidad diagnóstica fundamental.
Preguntas Frecuentes sobre el Eje Cardíaco
¿Cuál es el eje eléctrico normal del corazón?
El eje eléctrico normal del corazón generalmente se encuentra entre -30° y +90°. Algunos lo consideran normal hasta +120°, especialmente en adultos jóvenes o deportistas, pero el rango principal es el primero.
¿Cómo sé si mi eje cardíaco está desviado?
Se considera desviado a la izquierda si es menor de -30° y desviado a la derecha si es mayor de +90°. En un ECG, si la derivación DI o DII no tienen una deflexión neta positiva, es una indicación de que el eje podría estar anormal. La confirmación se hace con los métodos de cálculo explicados, idealmente por un profesional de la salud.
¿Una desviación del eje siempre significa una enfermedad grave?
No necesariamente. Aunque una desviación del eje es un hallazgo importante que requiere investigación, no siempre indica una enfermedad grave. Puede ser un signo de variaciones anatómicas normales en algunos individuos o de condiciones benignas. Sin embargo, siempre debe ser evaluado por un profesional de la salud para descartar condiciones subyacentes significativas y determinar la causa.
¿Puede cambiar el eje cardíaco con el tiempo?
Sí, el eje cardíaco es dinámico y puede cambiar debido a la progresión de enfermedades cardíacas, la aparición de nuevos problemas (como un infarto o un bloqueo de rama), o incluso por factores como el embarazo o la obesidad que alteran la posición del corazón. Comparar un ECG actual con previos es muy útil para detectar estos cambios y su posible significado clínico.
¿Necesito una calculadora para determinar el eje cardíaco?
Para la práctica clínica rápida, no. El método de la derivación isoeléctrica permite una estimación precisa y rápida que es suficiente para la mayoría de los propósitos. Las fórmulas como la de Tarricone son para cálculos más exactos o para investigación, pero no son necesarias para la evaluación inicial o de rutina.
En resumen, el eje cardíaco es un concepto fundamental en la interpretación del electrocardiograma. Su cálculo, ya sea por métodos visuales o fórmulas matemáticas, nos ofrece una ventana a la compleja actividad eléctrica del corazón, permitiendo la detección temprana de anomalías que, de otro modo, podrían pasar desapercibidas. Entender este concepto no solo es clave para los profesionales de la salud, sino también para cualquier persona interesada en el funcionamiento y la salud de su propio corazón. Es un indicador clave de la dirección general del impulso eléctrico ventricular, y su análisis es un pilar en la medicina cardiovascular.
