Guía Completa para Determinar el Diámetro y Tamaño de Cables Eléctricos

En el vasto mundo de la electricidad, los cables son las arterias que permiten el flujo vital de la energía. Desde alimentar una simple bombilla hasta sostener complejos sistemas HVAC, la elección y comprensión del tamaño adecuado del cable es una piedra angular para la seguridad y eficiencia de cualquier instalación. Sin embargo, determinar el diámetro o la sección transversal de un cable puede parecer una tarea compleja, especialmente con la diversidad de estándares y unidades de medida existentes. Esta guía exhaustiva está diseñada para desmitificar el proceso, proporcionando los conocimientos y las herramientas necesarias para que tanto aficionados como profesionales puedan seleccionar y verificar el calibre de los cables con total confianza, garantizando así la integridad y el óptimo funcionamiento de sus proyectos eléctricos.

La Importancia Crucial del Tamaño Correcto del Cable Eléctrico

La selección del tamaño adecuado de un cable eléctrico es un factor crítico que impacta directamente en tu seguridad y en la viabilidad de cualquier proyecto. Cada calibre de cable está diseñado para conducir una cantidad específica de corriente de manera segura. Optar por un cable demasiado pequeño para una carga de corriente elevada es una invitación al desastre, ya que no tendrá la capacidad de transportar dicha corriente de forma segura, lo que puede provocar daños permanentes en todo tu sistema de cableado y, lo que es más grave, generar riesgos de incendio.

A continuación, se detallan otras razones fundamentales por las que el tamaño preciso del cable es indispensable:

• Seguridad del Proyecto: El riesgo más significativo de un tamaño de cable incorrecto es un incendio eléctrico. Con el calibre adecuado, las corrientes eléctricas fluyen de manera eficiente, lo que ayuda a prevenir el sobrecalentamiento y, por ende, la posibilidad de un incendio.
• Cumplimiento de Normativas y Códigos de Seguridad: Todos los sistemas eléctricos deben adherirse a las directrices establecidas por códigos y regulaciones nacionales e internacionales. Para cumplir con estas normas, es fundamental utilizar el tamaño apropiado para tus cables y alambres.
• Ahorro de Tiempo y Dinero: Elegir el tamaño incorrecto probablemente resultará en reemplazos costosos a largo plazo. Si el cable falla en la transferencia de corriente, podría dañar permanentemente tu sistema eléctrico, lo que requeriría una inversión considerable en reemplazos y podría dejar tu proyecto sin energía durante un período prolongado.

Existen muchas variaciones y consideraciones al comprender los cables eléctricos. Para encontrar el tamaño de cable adecuado para ti, comienza por considerar para qué usarás el cable y cuánta corriente manejará.

¿Cómo Determinar el Tamaño de un Cable Eléctrico?

Ya sea que estés comprando un cable en particular o revisando los de tu proyecto para una renovación, es esencial conocer su tamaño. Los alambres se miden en calibres, donde el número de calibre indica el diámetro y la capacidad de corriente del cable. La relación entre el diámetro y el número de calibre es inversa: un número de calibre de alambre alto significa que el diámetro del alambre es más pequeño.

1. Cómo Determinar el Calibre del Cable: Buscar el AWG

La forma más sencilla de determinar el tamaño del cable es buscando el American Wire Gauge (AWG) en su aislamiento. El AWG es el estándar para medir el tamaño de los cables en Norteamérica. Un cable de 40 AWG tiene el diámetro más pequeño (0.0031 pulgadas), mientras que un 0000 AWG tiene el diámetro más grande posible (0.46 pulgadas).

La mayoría de los cables tienen el AWG impreso en el aislamiento. Generalmente se indica con el número y la etiqueta "AWG". Por ejemplo, un cable con un AWG de ocho podría leerse "8 AWG". El AWG sirve como el principal indicador del tamaño del calibre del cable. Si lo encuentras en el cable, has identificado el tamaño y puedes usar esta información para avanzar con tu proyecto de cableado. Sin embargo, algunos cables no tienen el AWG impreso en el exterior, y tendrás que calcularlo un poco más. Continúa con los siguientes pasos si el tamaño AWG no es visiblemente fácil en el exterior de tu cable.

2. Cortar el Cable

Para determinar manualmente el AWG de tu cable, primero debes medir el diámetro del cable. Para hacerlo, es mejor cortar el cable y medirlo en consecuencia. Si la electricidad aún no está apagada, asegúrate de desconectarla antes de continuar.

Puedes usar cortacables para cortar el cable. Realiza el corte perpendicular a la dirección o el recorrido del cable.

3. Medir el Diámetro

Una vez que hayas cortado tu cable, es hora de obtener el diámetro. Puedes obtener este número midiendo la sección transversal de tu corte en pulgadas. Mide de un lado del cable al otro en línea recta. Asegúrate de medir solo el cable en sí y no incluyas el aislamiento en tus mediciones.

4. Realizar los Cálculos Finales

Por último, toma la medida del diámetro y úsala para realizar tus cálculos finales. El cálculo más simple para determinar el AWG utiliza las medidas mínimas y máximas posibles de AWG: 0000 AWG y 40 AWG. El diámetro del tamaño más grande es de 0.46 pulgadas, mientras que el diámetro del tamaño más pequeño es de 0.0031 pulgadas. Cada medida AWG intermedia proviene de un paso logarítmico. Para calcular el AWG de tu cable, usarás todos estos componentes.

Si es posible, utiliza una calculadora para las últimas ecuaciones. Aquí están los pasos para realizar tus cálculos finales:

1. Divide el diámetro de tu cable en pulgadas por 0.46 pulgadas (el diámetro máximo).
2. Con el número resultante, presiona el botón "log" en tu calculadora.
3. Luego, divide la respuesta anterior por -0.050305.
4. Finalmente, resta tres de la respuesta precedente.

El último número de tus cálculos será el AWG de tu cable.

Alternativamente, puedes tomar la medida del cable utilizando una herramienta de medición de cables. Estas suelen ser anillos o tarjetas con varios recortes donde deslizarías el cable para encontrar su tamaño, ahorrándote la necesidad de hacer los cálculos matemáticos.

Tamaños Estándar de Cables Eléctricos y sus Usos Comunes

Una vez que identifiques el tamaño del calibre del cable, quizás te preguntes qué hacer a continuación. Es una buena práctica comprender los tamaños de cable comunes y sus usos típicos. De esa manera, cuando encuentres un cable durante un proyecto o mientras navegas en línea, podrás saber el entorno correcto para usarlo.

Estos son los tamaños de cable más comunes para usos en interiores y para qué se utilizan típicamente:

• Cable de calibre 10: Estos suelen tener aislamiento naranja y se utilizan para aplicaciones interiores como enchufes.
• Cable de calibre 12: Generalmente indicados por un color amarillo, estos cables también son para usos interiores, como en ventiladores de techo.
• Cable de calibre 14: Estos cables se encuentran comúnmente en luminarias interiores y tienen aislamiento blanco.

Midiendo el Diámetro de Cables de Acero: Un Enfoque Diferente

Los cables de acero están construidos torciendo helicoidalmente alambres individuales para formar un cordón, y luego cordones alrededor de un núcleo para formar la cuerda, lo que crea un perfil exterior irregular. Por lo tanto, es esencial que al medir el diámetro de una cuerda, se mida correctamente. El diámetro medido de una cuerda es el diámetro de un círculo que rodea la circunferencia del cable de acero y, por lo tanto, al medir una cuerda, debe medirse a través del diámetro más grande, como se muestra en las ilustraciones técnicas.

Antes de medir el diámetro de una cuerda, asegúrate de que la sección de cuerda a medir esté recta y nunca intentes medir una cuerda mientras está enrollada en un tambor o en una bobina. Para medir la cuerda, se puede usar un simple calibrador, asegurándose de que la medición se tome a través del diámetro más grande de la cuerda (a través de las coronas de dos cordones). Dado que la mayoría de los cables de acero que se han doblado en una bobina, en un tambor o sobre poleas dentro de un sistema tienden a ser ligeramente ovalados, es una buena práctica tomar dos mediciones en la misma sección de cuerda en ángulos rectos entre sí y tomar un promedio de las dos mediciones para confirmar el diámetro medido.

Si se requiere una medición más precisa, esta se puede obtener utilizando un calibrador calibrado con mordazas lo suficientemente anchas como para cubrir al menos dos cordones adyacentes, tomando dos mediciones de diámetro aproximadamente en ángulos rectos entre sí y repitiendo las mediciones un metro más adelante a lo largo de la longitud de la cuerda. El promedio de estas cuatro mediciones debe estar dentro de las tolerancias especificadas en el estándar o especificación apropiado.

Desentrañando los Cálculos: De mm a mm² y AWG

Seleccionar el tamaño de cable eléctrico correcto es un aspecto fundamental para diseñar e instalar sistemas eléctricos de 12V o 24V DC seguros, eficientes y confiables. Esto es especialmente cierto para aplicaciones móviles como vehículos recreativos (RV), caravanas y embarcaciones, donde las vibraciones y las condiciones ambientales variables imponen demandas adicionales a los componentes eléctricos. Elegir un cable de tamaño insuficiente puede conducir a una cascada de problemas, incluyendo un peligroso sobrecalentamiento, que representa un riesgo significativo de incendio, una caída de tensión excesiva que afecta el rendimiento de los electrodomésticos y daños potencialmente irreversibles a los equipos conectados. Si bien optar por cables significativamente sobredimensionados es generalmente más seguro desde una perspectiva térmica, introduce gastos innecesarios y puede dificultar la instalación debido al volumen y la flexibilidad reducida del cable. El objetivo principal es determinar el tamaño óptimo del cable que equilibre seguridad, rendimiento y practicidad.

La Confusión de las Unidades: mm, mm², AWG y B&S

Comprender las diferentes unidades utilizadas para especificar los tamaños de los cables es el primer paso para tomar decisiones informadas. Estas unidades no siempre son intercambiables y se refieren a diferentes propiedades físicas del cable.

• mm (Milímetros): En el contexto de los cables eléctricos, 'mm' generalmente se refiere al diámetro exterior del conductor mismo, sin incluir el aislamiento. Sin embargo, es importante tener en cuenta que, en contextos informales, 'mm' a veces puede referirse ambiguamente al diámetro total del cable, incluyendo su aislamiento. Esta distinción es vital, ya que el diámetro del conductor es lo que se relaciona con sus propiedades eléctricas.
• mm² (Milímetros Cuadrados): Esta unidad representa el área de la sección transversal del conductor del cable. Es la medida más crítica para determinar la capacidad de transporte de corriente de un cable porque se relaciona directamente con el volumen de material conductor disponible para transportar corriente. La unidad mm² es una métrica estándar en Australia, Nueva Zelanda y Europa para especificar los tamaños de cables eléctricos.
• AWG (American Wire Gauge): AWG es un estándar utilizado predominantemente en América del Norte. Una característica clave del sistema AWG es su escala inversa: cuanto menor es el número AWG, mayor es el diámetro y el área de la sección transversal del cable. Por ejemplo, un cable de 10 AWG es más grande que un cable de 14 AWG.
• B&S (Brown & Sharpe): La escala B&S es históricamente distinta de AWG, pero, para la mayoría de los propósitos prácticos en el contexto de los sistemas de energía DC, es en gran medida intercambiable con AWG, particularmente para los tamaños de cable más grandes comúnmente utilizados para conexiones de batería e inversor.

Los puntos comunes de confusión a menudo surgen de la diferencia entre mm (diámetro) y mm² (área), que no son directamente equivalentes y miden propiedades distintas. La naturaleza inversa de la escala AWG/B&S también puede ser contraintuitiva para aquellos no familiarizados con ella. La ambigüedad en cómo se usa "mm" (diámetro del conductor versus diámetro total del cable, incluido el aislamiento) puede ser una fuente significativa de error para los instaladores de bricolaje si no se aclara explícitamente.

Tablas de Conversión Exhaustivas de Tamaño de Cable

Para ayudar a navegar entre los sistemas de dimensionamiento de cables métricos (mm, mm²) e imperiales (B&S/AWG), las siguientes tablas de conversión proporcionan equivalentes aproximados. Estas tablas son particularmente útiles cuando las especificaciones se proporcionan en un sistema de unidades, pero los cables o componentes se obtienen utilizando otro.

Tabla 1: Conversión de mm² a Diámetro en mm y B&S/AWG

Esta tabla es útil cuando se conoce la capacidad de cable requerida (área de la sección transversal en mm²) y se necesita un diámetro equivalente en milímetros (mm) o el tamaño B&S/AWG más cercano para fines de compatibilidad o especificación.

Tabla 2: Conversión de Diámetro en mm a Área en mm² y B&S/AWG

Esta tabla es útil si un cable se identifica por su diámetro de conductor (mm), y se necesita determinar su área de sección transversal real (mm²) y el equivalente B&S/AWG más cercano.

Nota: El 'mm² Real' se calcula utilizando la fórmula para el área de un círculo A=π(d/2)². Los tamaños de cable estándar pueden variar ligeramente.

Tabla 3: Conversión de B&S/AWG a Área en mm² y Diámetro en mm

Esta tabla es esencial cuando se trabaja con equipos especificados en B&S/AWG (común para componentes importados) y se necesita seleccionar cables de tamaño métrico apropiados disponibles en el mercado.

Nota: Los valores de 'mm² Real' son conversiones estándar para tamaños AWG.

Las entradas "N/A" en estas tablas resaltan una realidad importante: no siempre existen equivalentes directos uno a uno entre los diferentes sistemas de dimensionamiento. Esto requiere la selección del siguiente tamaño apropiado más cercano. En sistemas eléctricos, particularmente en lo que respecta a la seguridad y el rendimiento, es una práctica estándar pecar de cauteloso seleccionando un cable más grande (más grueso) si no se dispone de una coincidencia exacta. Por ejemplo, si un cálculo exige un cable de 42 mm² y los tamaños estándar disponibles son 35 mm² y 50 mm², el cable de 50 mm² sería la elección correcta. Es crucial comprender que estas tablas de conversión sirven como punto de partida. La selección final del cable también debe tener en cuenta rigurosamente factores como la carga de corriente, la caída de tensión a lo largo de la longitud prevista y varios factores de desclasificación, que se discuten en la siguiente sección. Una conversión directa podría producir un tamaño teóricamente coincidente, pero si ese cable se somete a una tirada larga o se instala en un entorno de alta temperatura, aún podría resultar insuficiente debido a estas tensiones operativas adicionales.

Descargo de responsabilidad: Para aplicaciones críticas, siempre es aconsejable consultar las especificaciones detalladas del fabricante o buscar asesoramiento profesional de un electricista o ingeniero calificado para garantizar instalaciones eléctricas precisas y seguras. Estas tablas proporcionan equivalentes cercanos solo como guía general.

Factores Clave Más Allá de la Conversión para la Selección del Cable Correcto

Si bien las tablas de conversión son una herramienta útil para traducir entre sistemas de dimensionamiento, seleccionar el cable verdaderamente correcto para una aplicación requiere una comprensión más holística de los principios eléctricos y las demandas específicas del sistema. Esto implica ir más allá de la simple conversión de unidades para considerar el "porqué" y el "cómo" de la selección adecuada del cable. La selección del cable es un problema de múltiples variables; factores como la corriente, la longitud, la temperatura y el entorno de instalación deben considerarse simultáneamente.

Capacidad de Conducción de Corriente (CCC) / Amperaje

La Capacidad de Conducción de Corriente, a menudo denominada ampacidad, es la corriente eléctrica máxima (medida en amperios o amperios) que un cable puede transportar de forma segura y continua sin exceder su temperatura máxima de funcionamiento nominal. Debe hacerse una distinción crítica entre las Clasificaciones Continuas y las Clasificaciones de Pico. Muchas especificaciones de productos pueden destacar las capacidades de corriente máxima, pero para el dimensionamiento del cable, la corriente operativa continua es primordial. Pasar por alto esto a menudo conduce a la selección de cables que son de tamaño insuficiente para cargas sostenidas en el mundo real, lo que es un descuido común y peligroso.

Las clasificaciones de los cables se ven afectadas significativamente por la temperatura ambiente. Por ejemplo, un cable clasificado para transportar 55A a una temperatura ambiente de 30°C podría ser capaz de transportar de forma segura solo 42A a 50°C, una reducción de aproximadamente el 24%. Las cargas continuas de alta corriente inherentemente hacen que la temperatura del cable aumente. Si esta temperatura, combinada con la temperatura ambiente, excede la clasificación del cable, el aislamiento puede degradarse, ablandarse o incluso derretirse. Muchos dispositivos eléctricos y gabinetes asociados utilizan plástico ABS, que generalmente comienza a deformarse alrededor de los 105°C. Dicha deformación puede provocar cortocircuitos, fallas en el equipo o incendios.

Caída de Tensión (Vd)

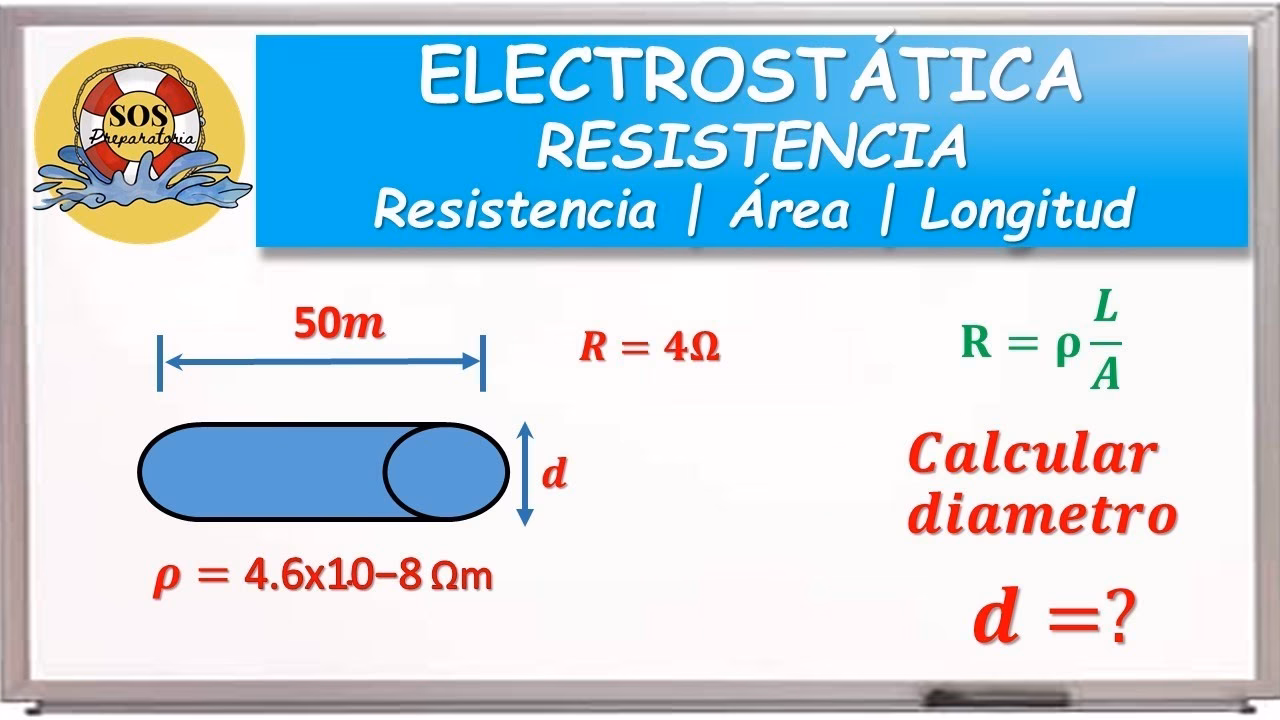

La caída de tensión es la reducción del potencial eléctrico que ocurre a lo largo de un conductor a medida que la corriente fluye a través de él, debido a la resistencia inherente del cable. En sistemas de bajo voltaje (por ejemplo, 12V o 24V), minimizar la caída de tensión es especialmente crítico porque incluso una pequeña caída absoluta de voltaje puede representar un porcentaje significativo del voltaje total del sistema. Por ejemplo, una caída de 1V en un sistema de 12V es casi una pérdida del 8.3%, lo que puede afectar gravemente el rendimiento de los aparatos conectados: las luces pueden parecer tenues, los motores pueden funcionar lentamente o no arrancar, y los equipos electrónicos sensibles pueden funcionar mal o apagarse.

Los principales factores que influyen en la caída de tensión son:

• Longitud del Cable: Los cables más largos tienen más resistencia, lo que lleva a una mayor caída de tensión para una corriente dada.
• Corriente (Amperaje): Corrientes más altas que fluyen a través de un cable resultarán en una mayor caída de tensión.
• Área de la Sección Transversal del Cable (Tamaño): Los cables más grandes (mayor mm²) tienen menor resistencia por unidad de longitud, lo que reduce la caída de tensión.

Longitud del Cable

Como se mencionó, la longitud del cable es un factor directo que contribuye tanto a la resistencia general del circuito como a la caída de tensión. Cuanto más larga sea la tirada del cable, más significativos serán estos efectos. Por lo tanto, para distancias más largas entre las fuentes de energía (como baterías o paneles solares) y las cargas (aparatos o inversores), invariablemente se requieren tamaños de cable más grandes para mantener la caída de tensión dentro de límites aceptables y garantizar una entrega de energía eficiente.

Impacto de la Temperatura y Factores de Desclasificación

La capacidad de un cable para transportar corriente no es fija; está influenciada por su entorno circundante y el método de instalación. Estas influencias se tienen en cuenta aplicando factores de desclasificación:

• Temperatura Ambiente: A medida que aumenta la temperatura ambiente, la capacidad de un cable para disipar el calor generado por el flujo de corriente disminuye. En consecuencia, su capacidad de transporte de corriente segura se reduce.
• Agrupación/Circuitos Agrupados: Cuando varios cables que transportan corriente se agrupan o se instalan muy cerca dentro de un gabinete o conducto, su capacidad para disipar el calor se ve mutuamente afectada. Esto requiere una desclasificación de sus capacidades individuales de transporte de corriente.
• Método de Instalación: La forma en que se instala un cable afecta significativamente su disipación de calor. Los cables tendidos en conductos, encerrados en aislamiento térmico, enterrados directamente en el suelo o expuestos a la luz solar directa tendrán características térmicas diferentes y, por lo tanto, diferentes capacidades efectivas de transporte de corriente en comparación con un cable tendido al aire libre. Ignorar estos factores de desclasificación significa que un cable dimensionado para condiciones ideales puede volverse de tamaño insuficiente y propenso al sobrecalentamiento en su entorno operativo real, elevando así el riesgo de incendio.

Elección del Tipo de Cable Correcto

Más allá del tamaño, la construcción física y las propiedades del material de un cable son cruciales. Diferentes aplicaciones y entornos exigen tipos de cables específicos. Por ejemplo, la flexibilidad, la resistencia a la radiación UV, el aceite, la humedad y la abrasión son consideraciones importantes. Es importante reconocer que toda la trayectoria de la corriente, incluidas las terminaciones, constituye el circuito. Incluso con un cableado perfectamente dimensionado, los terminales de baja calidad o las técnicas de terminación incorrectas pueden introducir puntos de alta resistencia. Estos puntos pueden generar calor excesivo y provocar fallas en la conexión, anulando efectivamente los beneficios del cable bien elegido.

Tipos de Cables Recomendados Según la Aplicación

La selección del cable apropiado implica considerar no solo su tamaño (área de la sección transversal) sino también su tipo, que está dictado por el entorno de aplicación específico y las demandas eléctricas del circuito. Usar el tipo de cable incorrecto, incluso si parece tener el tamaño correcto para la corriente anticipada, puede provocar una falla prematura debido a factores ambientales.

Cableado de Paneles Solares

Para la conexión de paneles solares, especialmente en entornos móviles o exteriores, se requieren características específicas.

• Tipo de Cable Recomendado: El cable PV1-F Solar es el estándar de la industria. Este tipo de cable está diseñado específicamente para aplicaciones fotovoltaicas, ofreciendo una excelente resistencia a los rayos UV, durabilidad contra condiciones climáticas adversas y una alta tensión nominal adecuada para los paneles solares.
• Tamaños Comunes: Los tamaños más comunes para el cable solar PV1-F son 4mm² y 6mm². Una guía general es usar 4mm² para paneles solares con una corriente total inferior a 20A, y 6mm² para aquellos que generen 20A o más.

Bancos de Baterías, Inversores y Cargas DC de Alta Corriente

Los circuitos que conectan bancos de baterías a inversores, grandes cargadores DC-DC u otros dispositivos de alta corriente exigen cables con una capacidad de transporte de corriente sustancial y buena flexibilidad. Para estas aplicaciones, se recomiendan cables robustos y flexibles, a menudo del tipo utilizado en soldadura o para baterías, como los de 50mm² o más para inversores de alta potencia.

Circuitos Generales de RV, Caravana y Automoción

Para aplicaciones de menor corriente, como iluminación, bombas de agua, ventiladores y otros accesorios dentro de un vehículo o caravana.

• Tipo de Cable Recomendado: Los Cables Automotrices, a menudo suministrados en configuraciones de doble revestimiento para una protección mecánica adicional, son adecuados. Estos cables están diseñados para la flexibilidad y para soportar las vibraciones y condiciones ambientales que se encuentran típicamente en los vehículos.

Aplicaciones Marinas

El entorno marino, particularmente el agua salada, presenta un riesgo significativo de corrosión para los sistemas eléctricos.

• Tipo de Cable Recomendado: Los Cables Marinos están diseñados específicamente para este entorno. Suelen presentar conductores de cobre estañado, que ofrecen una resistencia superior a la corrosión en comparación con el cobre liso. Su revestimiento también es robusto, proporcionando protección contra la humedad, la salpicadura de sal y la exposición a los rayos UV.

Cables Especiales para Sistemas Victron

Para interconectar componentes dentro de un sistema Victron Energy, el uso de los cables especificados por el fabricante garantiza una comunicación y un rendimiento óptimos.

Navegando los Estándares Australianos para la Seguridad Eléctrica

La adhesión a las normas australianas pertinentes es primordial para todas las instalaciones eléctricas, garantizando la seguridad, el cumplimiento de los requisitos reglamentarios y la conformidad legal. Si bien las normas son documentos técnicamente voluntarios por sí mismos, a menudo se vuelven obligatorias cuando se referencian en la legislación, lo cual es común en el trabajo eléctrico debido a los riesgos de seguridad inherentes. Para las personas que realizan trabajos eléctricos, especialmente los profesionales, el cumplimiento es fundamental no solo por seguridad sino también por motivos de seguro y responsabilidad. Para los instaladores de bricolaje, si bien el mandato legal puede diferir, comprender y esforzarse por seguir estas normas mejora significativamente la seguridad y la fiabilidad de sus proyectos.

• AS/NZS 3000:2018 (Las Reglas de Cableado): Esta es la norma fundamental australiana/neozelandesa para instalaciones eléctricas. Describe los requisitos mínimos para el diseño, construcción y verificación de instalaciones eléctricas en entornos residenciales, comerciales e industriales, incluidos los de vehículos y estructuras transportables.
• AS/NZS 3008.1.1:2017 (Selección de Cables - Condiciones de Instalación Típicas Australianas): Esta norma aborda específicamente la selección de cables para instalaciones eléctricas, centrándose en cables para voltajes alternos de hasta 0.6/1 kV en condiciones típicas de instalación australianas. Sus principios y tablas también se aplican ampliamente a instalaciones de corriente continua (DC), como las que se encuentran en sistemas de energía solar y vehículos recreativos.
• AS/NZS 3001 (Instalaciones Eléctricas - Estructuras Transportables y Vehículos, incluyendo sus Suministros de Sitio): Proporciona requisitos específicos de instalación eléctrica para estructuras transportables, incluidas caravanas, vehículos recreativos y casas móviles, así como sus suministros de sitio. Esta norma es particularmente relevante para garantizar la seguridad de los sistemas eléctricos en entornos móviles.
• AS/NZS 4325.1:1995 (Conectores de Compresión y Mecánicos para Cables de Alimentación con Conductores de Cobre): Esta norma es pertinente para la selección y el uso de terminales y conectores de cable. El uso de terminales de alta calidad y correctamente instalados es fundamental para la seguridad y fiabilidad de cualquier circuito eléctrico.

Es importante tener en cuenta que las normas se revisan y actualizan periódicamente para reflejar los avances tecnológicos y las prácticas de seguridad en evolución. Los instaladores deben asegurarse de que están trabajando con las versiones actuales de todas las normas pertinentes.

Herramientas Esenciales y Lectura Adicional

Navegar por las complejidades de los sistemas eléctricos de corriente continua (DC), especialmente para aplicaciones móviles, puede ser un desafío. Para ayudar en esto, hay una variedad de recursos disponibles para simplificar los cálculos, proporcionar conocimientos profundos y guiar a los usuarios hacia un diseño de sistema seguro y eficiente.

La Calculadora de Sistemas y Dimensionamiento de Cables DC

Una herramienta de gran valor es la Calculadora de Sistemas y Dimensionamiento de Cables DC para RVs/Caravanas. Esta calculadora interactiva está diseñada para ayudar con la planificación integral del sistema de energía de un RV. Considera varios componentes, incluyendo inversor, cargador de batería, cargador DC-DC, banco de baterías, paneles solares y controlador de carga solar MPPT. Ayuda a recomendar tamaños óptimos de cables, clasificaciones de fusibles apropiadas y tamaños de barras colectoras, al tiempo que proporciona una estimación de la caída de tensión esperada para diferentes partes del sistema.

Guías de Compra Clave y Artículos de Blog para Profundizar

Para aquellos que buscan información más detallada sobre temas específicos, las siguientes guías y artículos ofrecen amplios conocimientos:

• Guía Definitiva de Cableado de Paneles Solares
• Guía de Tipos de Cables: Automotriz, Marino, Solar y Soldadura/Batería
• Guía de Fusibles de Inversores y Baterías
• Comprendiendo los Tipos de Tamaño de Cable: mm, mm², B&S, AWG
• Por qué las Clasificaciones 'Continuas' Pueden Prevenir Incendios y Fallas de Equipo

Preguntas Frecuentes (FAQs) sobre el Dimensionamiento y la Conversión de Cables

Esta sección aborda preguntas comunes relacionadas con el dimensionamiento, la conversión y la selección de cables eléctricos, proporcionando respuestas concisas.

P1: ¿Cuál es la verdadera diferencia entre mm y mm² para cables eléctricos?
R: 'mm' (milímetros) generalmente se refiere al diámetro del conductor, que es una medida lineal. En contraste, 'mm²' (milímetros cuadrados) representa el área de la sección transversal del conductor. El área de la sección transversal (mm²) es el factor más crítico para determinar cuánta corriente puede transportar un cable de manera segura, ya que se relaciona directamente con la cantidad de material conductor.

P2: ¿Cómo se convierte AWG a mm² para su uso en Australia?
R: La 'Tabla de Conversión de B&S/AWG a mm² y mm' proporcionada en este artículo se puede utilizar para este propósito. Por ejemplo, un cable de 2 AWG tiene un área de sección transversal real de aproximadamente 33.62 mm². En Australia, normalmente se seleccionaría el siguiente tamaño métrico estándar más grande, que a menudo es un cable de 35 mm².

P3: ¿Por qué es tan crítico el tamaño correcto del cable para prevenir incendios en RVs y caravanas?
R: Los cables de tamaño insuficiente presentan un grave riesgo de incendio porque, cuando se ven obligados a transportar más corriente de la que están clasificados, generan calor excesivo debido a la resistencia eléctrica. Este calor puede derretir fácilmente el aislamiento del cable y posteriormente encender cualquier material inflamable cercano. Este riesgo es particularmente agudo en los espacios confinados y a menudo propensos a vibraciones dentro de los RVs y caravanas.

P4: ¿Qué tamaño de cable se necesita generalmente para un panel solar de 100W en un sistema de 12V?
R: Un panel solar típico de 100W en un sistema de 12V producirá alrededor de 5 a 6 amperios de corriente. Para tendidos de cable relativamente cortos (por ejemplo, unos pocos metros desde el panel hasta el controlador de carga solar), el cable solar PV1-F de 4mm² suele ser suficiente. Sin embargo, para tendidos más largos o cuando se conectan varios paneles en paralelo (aumentando la corriente total), podría ser necesario un tamaño de cable más grande para minimizar la caída de tensión.

P5: ¿Cuál es el cable recomendado para un inversor de 2000W en un sistema de 12V?
R: Un inversor de 2000W que opera en un sistema de 12V puede consumir una cantidad sustancial de corriente, potencialmente superando los 160 amperios (2000W / 12V ≈ 167A, más la ineficiencia del inversor). Para distancias cortas entre el banco de baterías y el inversor, se recomienda comúnmente un cable de soldadura/batería flexible de 50mm².

P6: ¿Se puede usar cable automotriz estándar para conexiones de paneles solares?
R: Generalmente no se recomienda usar cable automotriz estándar para conexiones externas de paneles solares, particularmente donde el cable está expuesto a la luz solar y el clima. Los cables solares (PV1-F) están específicamente diseñados con aislamiento y revestimiento resistentes a los rayos UV y duraderos para condiciones exteriores adversas. El cable automotriz estándar es más adecuado para el cableado interno del vehículo, protegido de la exposición ambiental directa.

P7: ¿Dónde se pueden encontrar las normas oficiales australianas de cableado eléctrico como AS/NZS 3000?
R: Las normas australianas, incluidas AS/NZS 3000 (Reglas de Cableado) y AS/NZS 3008 (Selección de Cables), se pueden adquirir en Standards Australia o a través de sus distribuidores autorizados.

P8: ¿Cómo afecta la caída de tensión al rendimiento de un sistema de 12V?
R: En un sistema de 12V, incluso una pequeña caída de tensión puede afectar significativamente el rendimiento. Si la tensión en un aparato es demasiado baja, puede provocar problemas como luces tenues, motores que funcionan lentamente o de manera ineficiente, bombas que no alcanzan la presión total y dispositivos electrónicos sensibles que funcionan mal, se reinician o se apagan por completo.

P9: ¿Qué son los cables B&S?
R: B&S significa Brown & Sharpe, que es un sistema de calibre de alambre. Para fines prácticos, especialmente en lo que respecta a los tamaños de cable más grandes utilizados para conexiones de batería y cableado de inversores, el calibre B&S a menudo se considera en gran medida idéntico al AWG (American Wire Gauge).

P10: ¿Se necesitan terminales especiales para cables de batería?
R: Sí, es esencial utilizar terminales de cobre de alta calidad que tengan el tamaño correcto para el cable y estén correctamente crimpados para garantizar una conexión eléctrica segura y de baja resistencia. Los terminales mal crimpados o incorrectos pueden provocar alta resistencia, generación de calor y posibles puntos de falla.

Conclusión: Alimentando tus Aventuras de Forma Segura y Eficiente

La selección de cables eléctricos apropiados es la piedra angular de cualquier sistema de energía DC de 12V o 24V seguro y eficiente. Como ha detallado esta guía, elegir el cable correcto va más allá de simplemente hacer coincidir un tamaño; implica una comprensión integral de las diferentes unidades de dimensionamiento, el impacto crítico de la capacidad de transporte de corriente, la caída de tensión permisible y los diversos factores de desclasificación influenciados por la temperatura y los métodos de instalación. Además, el tipo de construcción del cable debe alinearse con el entorno de aplicación específico, ya sea automotriz, marino o solar.

Invertir en cables de tamaño y tipo correctos es una inversión en la seguridad, el rendimiento y la longevidad de todo el sistema eléctrico y el valioso equipo que alimenta. Al utilizar las tablas de conversión proporcionadas, considerar cuidadosamente la carga eléctrica y las condiciones ambientales, y adherirse a las normas australianas pertinentes como AS/NZS 3000 y AS/NZS 3008, las personas pueden mitigar significativamente riesgos como el sobrecalentamiento, incendios y fallas prematuras del equipo. El objetivo es crear un sistema robusto y confiable que entregue energía de manera efectiva y segura, garantizando la tranquilidad durante los viajes y las experiencias fuera de la red. Esperamos que esta guía te haya proporcionado el conocimiento necesario para tomar decisiones informadas y potenciar tus aventuras con confianza.
