Desplegado de Chapa Metálica: Guía Esencial

En el mundo de la fabricación de chapa metálica, la precisión es el pilar del éxito. Desde componentes simples hasta estructuras complejas, la capacidad de determinar con exactitud la longitud desplegada de una pieza antes de cortarla y doblarla es una habilidad indispensable. Un cálculo erróneo no solo puede llevar a la pérdida de material valioso, sino también a retrasos en la producción y a la necesidad de costosos reprocesos. La longitud desplegada es, en esencia, la longitud de la chapa plana necesaria antes de cualquier operación de doblado.

A lo largo de los años, la experiencia en la fabricación ha demostrado que dominar los métodos de cálculo para el desplegado de chapa es fundamental para lograr cortes y dobleces precisos. Este conocimiento no solo agiliza el proceso de fabricación, sino que también reduce al mínimo el desperdicio de material y la ocurrencia de errores. En este artículo, compartiremos una visión profunda de los métodos de cálculo del desplegado de chapa metálica, ofreciendo consejos prácticos para mejorar significativamente tus proyectos de fabricación.

Fundamentos del Desplegado de Chapa Metálica

El desplegado de chapa metálica implica transformar una forma tridimensional doblada en su equivalente bidimensional y plana. El desafío principal radica en que el material se estira en el exterior de un doblez y se comprime en el interior. Existe una línea dentro del material que permanece sin cambios en longitud: esta es la capa neutra o eje neutro. La longitud de esta capa neutra es la que buscamos calcular para obtener la longitud desplegada total.

La posición de la capa neutra dentro del espesor del material es crucial. Esta posición se describe mediante el Factor K, un valor que depende del material, el radio de doblado y el ángulo de doblado. Comprender cómo estos elementos interactúan es la base para cualquier cálculo de desplegado preciso.

El Factor K y la Capa Neutra: Claves para la Precisión

La capa neutra es la fibra dentro del material que no experimenta ni compresión ni estiramiento durante el proceso de doblado. Su longitud es, por lo tanto, la longitud real de la pieza después de doblarse, si se midiera a lo largo de esa línea interna imaginaria. En el software CAD, como SolidWorks, el cálculo del desplegado se basa en la selección de esta capa neutra y la aplicación de un Factor K.

El Factor K es un coeficiente que representa la relación entre la distancia desde la superficie interior del doblez hasta la capa neutra, dividida por el espesor total del material. Es decir, K = (distancia a la capa neutra desde el interior) / (espesor del material). Un valor de K=0.5 significa que la capa neutra está exactamente en el centro del espesor del material. Sin embargo, en la realidad, el Factor K varía y suele estar entre 0.3 y 0.5. Un Factor K preciso es vital porque incluso una pequeña variación puede generar una diferencia significativa en la longitud desplegada final, especialmente en piezas con múltiples dobleces.

Cuando se utiliza CAD, el resultado del desplegado se calcula utilizando la capa neutra y el Factor K. Hemos comprobado la expansión de la capa neutra mediante doblado real, y los resultados son consistentemente precisos. Si bien puede haber una mínima desviación, esta suele ser insignificante para la mayoría de las aplicaciones prácticas.

Cálculo de Longitudes para Diferentes Tipos de Dobleces

Existen varios tipos de dobleces, y cada uno requiere un enfoque de cálculo ligeramente diferente para determinar la longitud desplegada con exactitud. A continuación, exploraremos los métodos más comunes:

1. Dobleces de Borde Muerto (Segmento Diferencial)

El doblado de borde muerto, también conocido como segmento diferencial o pestaña simple, es uno de los tipos más básicos. En este caso, la longitud desplegada (L) es simplemente la suma de las longitudes de los dos segmentos (A y B) que forman el doblez. La fórmula es directa:

L = A + B

La experiencia ha demostrado que el resultado calculado según A+B tiene un error muy pequeño con el tamaño real procesado, que puede ignorarse en la mayoría de los casos. Este método es útil para tramos rectos de chapa que se unen sin un radio de doblez significativo.

2. Doblado de Arcos Grandes

Cuando se trata de desplegar un doblez de arco grande, la clave está en seleccionar la capa neutra en el software CAD. La capa neutra se encuentra en una posición específica entre el círculo interior y el círculo exterior del doblez después del doblado. Por ejemplo, si el radio exterior del doblez es R20, la capa neutra se ubicará a la mitad del espesor de la chapa desde el radio exterior.

Como se muestra en la figura conceptual, la línea verde representa la capa neutra, y la longitud desplegada será la longitud del arco de esta línea verde. Es decir, se calcula la longitud del perímetro del arco correspondiente a la capa neutra. Si bien la mayoría de las fábricas calculan el doblez según la capa neutra, algunas ajustan ligeramente la posición de esta línea verde basándose en las diferencias de tamaño observadas después del procesamiento real para una mayor precisión.

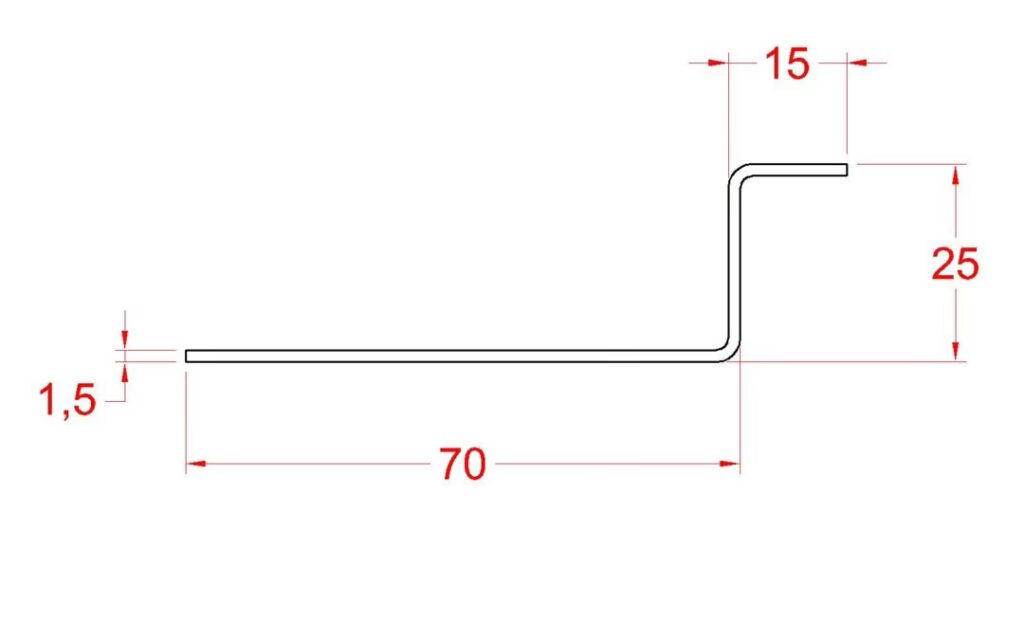

3. Doblado con Diferencia de Nivel (Escalonado)

El doblado escalonado o con diferencia de nivel implica que la chapa se dobla para crear un escalón o una transición entre dos planos paralelos a diferentes alturas. Para calcular la expansión de este tipo de doblez, generalmente seguimos la siguiente fórmula:

Longitud Expandida L = A + B + C (tamaño neto) - espesor de la chapa + 0.4

El valor de '0.4' que se suma al final es un factor de ajuste empírico. Este valor puede necesitar ser ajustado ligeramente en función de los resultados obtenidos después del procesamiento real. Sirve para compensar pequeñas deformaciones o variaciones que no están completamente cubiertas por los cálculos teóricos iniciales. La constante de 0.4 es un punto de partida que se refina con la experiencia práctica.

4. Doblado en Ángulo Recto (90 Grados)

Para el doblado en ángulo recto (90 grados), la longitud desplegada (L) se calcula utilizando las dimensiones exteriores de la pieza menos una deducción de doblez. Esta deducción de doblez compensa el material que se estira y se comprime en la zona del doblez.

Un método de cálculo simple y empírico para el coeficiente de doblado de 90 grados es la fórmula de 1.7 veces el espesor del material. Esto significa que, en un proceso de doblado de chapa a 90 grados, se reduce la longitud en 1.7 veces el espesor del material.

Por ejemplo: si el material es una chapa de hierro de 1 mm de espesor, el ángulo de doblado es de 90 grados, y las dimensiones del doblez son 100 mm y 50 mm respectivamente, entonces el cálculo de la expansión es:

L = 100 + 50 - (1.7 * 1) = 150 - 1.7 = 148.3 mm

Es importante señalar que este valor de '1.7' puede variar ligeramente, a veces se usa 1.6 o 1.65. Esta ligera variación se debe a que los troqueles de doblado utilizados por cada fábrica de chapa metálica no son idénticos, lo que introduce pequeños errores. Para la mayoría de las aplicaciones, estos valores empíricos son suficientemente precisos. Sin embargo, si los requisitos de precisión son muy altos, se pueden realizar pequeños ajustes basándose en pruebas y mediciones reales.

5. Doblado en Ángulos Especiales (No 90 Grados)

Para ángulos de doblado que no son de 90 grados, el coeficiente de doblado cambia. Un ángulo especial comúnmente mencionado es el de 135 grados. Para este ángulo, el factor de doblado se puede calcular de una manera sencilla: se reduce en 0.5 veces el espesor del material.

Por ejemplo: si el material es una chapa de hierro de 1 mm de espesor, el ángulo de doblado es de 135 grados, y las dimensiones del doblez son 100 mm y 50 mm respectivamente, entonces el cálculo de la expansión es:

L = 100 + 50 - (0.5 * 1) = 150 - 0.5 = 149.5 mm

Este método es aplicable para chapas de otros espesores también, siempre y cuando el ángulo sea de 135 grados. Es crucial recordar que esta regla de '0.5' es específica para el ángulo de 135 grados y no se aplica a otros ángulos.

6. Doblado de Dobladillos (Ruffles o Borde Muerto)

Otro tipo de doblez especial en la chapa metálica es el dobladillo, también conocido como borde muerto o pliegue de seguridad. Este tipo de doblez se utiliza para fortalecer un borde o para eliminar un borde afilado.

El factor de doblado para un dobladillo se calcula como 0.4 veces el espesor de la chapa metálica.

Por ejemplo: si el material es una chapa de hierro de 1 mm de espesor, el doblez es un borde muerto, y las dimensiones del doblez son 100 mm y 10 mm respectivamente, entonces el cálculo de la expansión es:

L = 100 + 10 - (0.4 * 1) = 110 - 0.4 = 109.6 mm

Este método simplificado proporciona una buena aproximación para la longitud desplegada de los dobladillos.

Ejemplo Práctico de Cálculo Compuesto

Para consolidar estos métodos, veamos un ejemplo práctico que combina varios tipos de dobleces en una sola pieza.

Consideremos una pieza compleja que incluye un doblez de diferencia de sección, un doblez de arco y una combinación de borde muerto con un doblez en ángulo recto. Asumamos un espesor de chapa de 1.5 mm para los cálculos.

Veamos la imagen conceptual de la pieza (no mostrada, pero siguiendo la descripción):

1. Cálculo del tamaño expandido de la diferencia de sección (L1):
Asumiendo dimensiones A=20, B=120, C=3 (netas), y usando la fórmula de diferencia de nivel:
L1 = 20 + 120 + 3 - 1.5 (espesor) + 0.4 = 141.9 mm

2. Cálculo de la expansión del doblez de arco (L2):
Se trata de la longitud del perímetro de un cuarto de círculo de la capa neutra. Si el radio exterior es 20, y el espesor es 1.5 mm, el radio de la capa neutra es R_neutra = 20 - (1.5 / 2) = 20 - 0.75 = 19.25 mm.
Para un cuarto de círculo, la longitud del arco es (2 * π * R_neutra) / 4 = (π * R_neutra) / 2.
L2 = 3.14 * 19.25 / 2 = 30.22 mm

3. Cálculo de la expansión del borde muerto y ángulo recto (L3):
Asumiendo dimensiones A=20, B=120, C=100 (longitudes exteriores) y una deducción de doblez para ángulo recto de 2.36 mm (para chapa de 1.5 mm, que es la deducción de doblado para el doblado en ángulo recto).
L3 = 20 + 120 + 100 - 2.36 = 337.64 mm

4. Cálculo de la expansión total (L):
La expansión total es la suma de las longitudes de las secciones individuales:
L = L1 + L2 + L3 = 141.9 + 30.22 + 337.64 = 509.76 mm

Este ejemplo demuestra cómo se combinan los diferentes métodos para calcular la longitud desplegada de una pieza compleja, paso a paso.

Consideraciones Adicionales y Ajustes Finos

Aunque las fórmulas y los factores empíricos proporcionan una base sólida, la precisión en el desplegado de chapa metálica a menudo requiere ajustes finos basados en la experiencia y las condiciones específicas de fabricación. Aquí hay algunas consideraciones adicionales:

• Tipo de Material: Diferentes materiales (acero al carbono, acero inoxidable, aluminio, cobre) tienen diferentes propiedades de elasticidad y plasticidad, lo que afecta cómo se doblan y, por lo tanto, el Factor K y la deducción de doblez. El acero inoxidable, por ejemplo, tiende a tener un 'springback' o retroceso elástico mayor.
• Espesor del Material: El espesor juega un papel directo en todas las fórmulas de deducción de doblez. Es fundamental utilizar el espesor real y medido del material.
• Herramientas de Doblado: El radio de la matriz (die radius) y el radio del punzón (punch radius) utilizados en la prensa de doblado tienen un impacto significativo en el radio de doblez final y, por ende, en la deducción de doblez. Diferentes herramientas producirán resultados ligeramente diferentes.
• Condiciones de la Máquina: La calibración de la prensa de doblado, la fuerza aplicada y la velocidad de doblado pueden influir en la precisión del doblez.
• Ajustes Empíricos: Los valores como '1.7' para dobleces de 90 grados o '0.4' para dobleces escalonados son puntos de partida. En una producción real, es común realizar una primera pieza de prueba, medirla y ajustar los parámetros de cálculo (o los valores empíricos) para lograr la precisión deseada. Esta retroalimentación entre el cálculo y la realidad es invaluable.

Preguntas Frecuentes sobre el Desplegado de Chapa Metálica

A continuación, respondemos algunas de las preguntas más comunes relacionadas con el cálculo de la longitud desplegada de chapa metálica.

¿Por qué mis cálculos de desplegado difieren de la pieza real?

Existen varias razones. La más común es la variación en el Factor K, que puede no ser el ideal para tu material y herramientas específicos. Otros factores incluyen el desgaste de las herramientas, la inconsistencia en el espesor del material, las propiedades del material que varían ligeramente de lote a lote, y el efecto de 'springback' o retroceso elástico del material.

¿Puedo usar siempre la misma fórmula para todos los materiales y espesores?

No, las fórmulas generales son puntos de partida. Los valores empíricos (como 1.7 o 0.5 veces el espesor) son aproximaciones. Para una precisión óptima, el Factor K y las deducciones de doblez deben ajustarse en función del tipo de material, el espesor y los radios de herramienta específicos. Es recomendable consultar tablas de Factor K para materiales comunes o realizar pruebas empíricas para determinar los valores más precisos para tus condiciones.

¿Qué es la deducción de doblez y cómo se relaciona con el Factor K?

La deducción de doblez es la cantidad de material que se 'pierde' o se 'recorta' de la longitud total de las bridas exteriores de una pieza para obtener la longitud desplegada. Es una forma práctica de aplicar la compensación necesaria para el doblado. El Factor K, por otro lado, es un parámetro teórico que ayuda a determinar la posición de la capa neutra y es fundamental para calcular la deducción de doblez de manera más precisa, especialmente en software CAD. Ambos conceptos buscan el mismo objetivo: lograr la longitud desplegada correcta.

¿Es mejor usar software CAD o cálculos manuales para el desplegado?

Para piezas complejas con múltiples dobleces y geometrías intrincadas, el software CAD es, sin duda, la herramienta más eficiente y precisa. Permite la visualización en 3D, la aplicación automática de Factor K y la generación rápida de patrones planos. Sin embargo, los cálculos manuales son esenciales para comprender los principios subyacentes, para verificaciones rápidas y para piezas más simples. Una comprensión sólida de los métodos manuales mejora la capacidad de un operario para identificar y corregir errores en los cálculos generados por software.

¿Cómo puedo determinar el Factor K exacto para mi material?

El Factor K exacto a menudo se determina empíricamente. Esto implica doblar una pieza de prueba, medir el radio de doblez interno y el espesor, y luego calcular el Factor K inverso. Muchos fabricantes de chapa metálica desarrollan sus propias tablas de Factor K basadas en su experiencia con materiales y máquinas específicos. También existen tablas de referencia genéricas disponibles, pero estas deben usarse con cautela y verificarse con pruebas reales.

Conclusión

El dominio del cálculo de la longitud desplegada de la chapa metálica es una habilidad fundamental que distingue a los profesionales en el campo de la fabricación. Al comprender y aplicar los principios de la capa neutra, el Factor K y las fórmulas específicas para cada tipo de doblez, es posible transformar diseños complejos en piezas de chapa metálica acabadas con una precisión notable.

Desde el simple doblez de borde muerto hasta los complejos dobleces de arco y escalonados, cada método de cálculo tiene su propósito. Si bien las fórmulas empíricas y el software CAD son herramientas poderosas, la experiencia práctica y la capacidad de realizar ajustes finos son igualmente valiosas. Invertir tiempo en comprender estos métodos no solo optimizará el proceso de fabricación, sino que también reducirá los costos asociados con el desperdicio de material y mejorará la calidad general de tus proyectos de chapa metálica.
