El Coseno de Fi: Clave en la Eficiencia Eléctrica

En el fascinante mundo de la electricidad, la eficiencia es un pilar fundamental. Sin embargo, existe un concepto que a menudo genera confusión pero que es de vital importancia para la salud de nuestras instalaciones y, por supuesto, de nuestro bolsillo: el Factor de Potencia, comúnmente conocido como el coseno de fi (cos φ). Este valor no es solo un número técnico; es un indicador crítico que revela cuán eficientemente se está utilizando la energía eléctrica en un sistema, especialmente en aquellos con una alta presencia de motores y otras cargas inductivas.

Comprender el factor de potencia es esencial para cualquier persona que trabaje con electricidad, desde ingenieros hasta propietarios de negocios con maquinaria industrial. Un bajo factor de potencia puede llevar a un desperdicio significativo de energía, mayores costos operativos y una menor capacidad de la infraestructura eléctrica. En este artículo, desglosaremos qué es el factor de potencia, por qué es tan importante, cómo se calcula específicamente para un motor trifásico y qué medidas se pueden tomar para optimizarlo.

¿Qué es el Factor de Potencia (cos φ)? Desentrañando el Triángulo de Potencias

Para entender el factor de potencia, primero debemos familiarizarnos con los tres tipos de potencia en un circuito de corriente alterna (CA):

• Potencia Activa (P): También conocida como potencia real o potencia útil, es la energía que realmente se convierte en trabajo útil, como el movimiento mecánico en un motor, luz en una bombilla o calor en un calefactor. Se mide en vatios (W) o kilovatios (kW). Es la potencia que pagamos en nuestra factura de electricidad.
• Potencia Reactiva (Q): Esta potencia es necesaria para crear y mantener los campos magnéticos en equipos como motores, transformadores y balastos de iluminación. No realiza trabajo útil, pero es indispensable para el funcionamiento de estos dispositivos. Se mide en voltio-amperios reactivos (VAR) o kilovoltio-amperios reactivos (kVAR). Imagine que es la energía que "oscila" entre la fuente y la carga, sin ser consumida.
• Potencia Aparente (S): Es la potencia total que el sistema eléctrico debe suministrar para satisfacer tanto la potencia activa como la reactiva. Es la suma vectorial de la potencia activa y la potencia reactiva. Se mide en voltio-amperios (VA) o kilovoltio-amperios (kVA). Representa la capacidad total que debe tener la infraestructura (generadores, transformadores, cables) para entregar la energía.

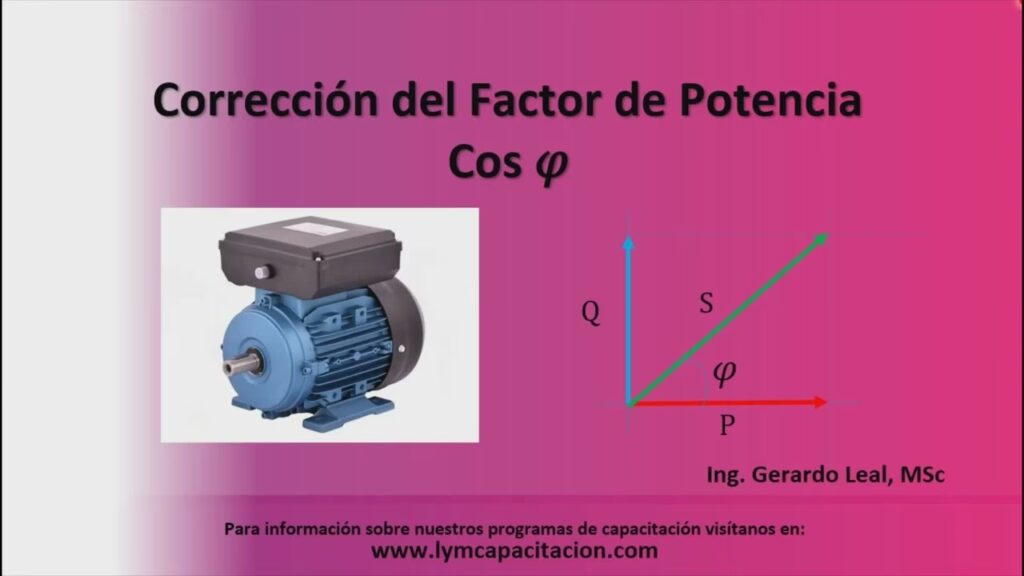

Estos tres tipos de potencia se relacionan a través del "Triángulo de Potencias", donde la potencia activa (P) es el lado adyacente, la potencia reactiva (Q) es el lado opuesto, y la potencia aparente (S) es la hipotenusa. El ángulo entre la potencia aparente y la potencia activa se conoce como el ángulo de desfase (φ). El factor de potencia (cos φ) es precisamente el coseno de este ángulo.

Matemáticamente, el factor de potencia se define como la relación entre la potencia activa y la potencia aparente:

Factor de Potencia (cos φ) = Potencia Activa (P) / Potencia Aparente (S)

Un factor de potencia ideal sería 1 (o 100%), lo que significa que toda la potencia aparente suministrada es potencia activa útil, y no hay potencia reactiva. En la práctica, esto es casi imposible, pero cuanto más cerca esté el valor de 1, más eficiente será el uso de la energía.

La Importancia Vital de un Buen Factor de Potencia

Un factor de potencia bajo es sinónimo de ineficiencia y puede acarrear una serie de problemas y costos innecesarios para las empresas y los grandes consumidores de energía:

• Aumento en la Factura Eléctrica: Las compañías eléctricas a menudo imponen multas o recargos a los consumidores con un factor de potencia bajo. Esto se debe a que un bajo cos φ significa que están suministrando más corriente (potencia aparente) de la necesaria para la potencia activa realmente utilizada, lo que sobrecarga su infraestructura.

• Mayor Consumo de Corriente: Para una misma cantidad de potencia activa (trabajo útil), un factor de potencia bajo requiere una mayor corriente. Esta corriente adicional genera más calor en los conductores (efecto Joule), lo que se traduce en pérdidas de energía en forma de calor y un mayor desgaste de los cables y equipos.

• Reducción de la Capacidad del Sistema: La infraestructura eléctrica (transformadores, generadores, líneas de transmisión) tiene una capacidad limitada en términos de potencia aparente (kVA). Un bajo factor de potencia significa que una parte significativa de esta capacidad se está utilizando para transportar potencia reactiva inútil, dejando menos espacio para la potencia activa. Esto puede requerir inversiones en equipos más grandes y costosos para manejar la misma carga útil.

• Caídas de Tensión: La mayor corriente asociada a un bajo factor de potencia provoca mayores caídas de tensión en las líneas de distribución, lo que puede afectar el rendimiento y la vida útil de los equipos sensibles, como los motores, que operan de manera óptima dentro de rangos de tensión específicos.

• Menor Vida Útil de los Equipos: El sobrecalentamiento y las fluctuaciones de voltaje causadas por un bajo factor de potencia pueden reducir la vida útil de los motores, transformadores y otros componentes eléctricos.

En resumen, un buen factor de potencia es crucial para la eficiencia, la economía y la estabilidad de cualquier instalación eléctrica. Es un indicador clave de la calidad de la energía y de la gestión energética de una empresa.

Cálculo del Factor de Potencia en un Motor Trifásico

Los motores eléctricos, especialmente los motores de inducción trifásicos, son uno de los principales responsables de un bajo factor de potencia en las instalaciones industriales. Esto se debe a que son cargas inductivas que requieren potencia reactiva para establecer los campos magnéticos necesarios para su funcionamiento. Calcular el factor de potencia de un motor trifásico es un paso fundamental para diagnosticar y corregir problemas de eficiencia.

Instrumentos Necesarios:

• Vatímetro: Para medir la potencia activa (P) en vatios (W) o kilovatios (kW).
• Amperímetro de pinza: Para medir la corriente de línea (I_L) en amperios (A).
• Voltímetro: Para medir el voltaje de línea (V_L) en voltios (V).

Fórmulas para el Cálculo:

Una vez que se han tomado las mediciones, se puede proceder al cálculo:

1. Calcular la Potencia Aparente (S): Para un sistema trifásico, la potencia aparente se calcula con la siguiente fórmula:

   S = √3 × V_L × I_L

   Donde:

   • S = Potencia Aparente (en VA o kVA)
   • √3 ≈ 1.732 (raíz cuadrada de 3)
   • V_L = Voltaje de línea (en Volts)
   • I_L = Corriente de línea (en Amperios)

2. Calcular el Factor de Potencia (cos φ): Con la potencia activa (P) medida por el vatímetro y la potencia aparente (S) calculada, el factor de potencia se determina como:

   cos φ = P / S

   Sustituyendo la fórmula de S, también se puede expresar como:

   cos φ = P / (√3 × V_L × I_L)

Ejemplo Práctico:

Supongamos que medimos un motor trifásico y obtenemos los siguientes valores:

• Potencia Activa (P) = 15 kW (o 15,000 W)
• Voltaje de Línea (V_L) = 400 V
• Corriente de Línea (I_L) = 30 A

1. Calcular la Potencia Aparente (S):

S = 1.732 × 400 V × 30 A = 20,784 VA = 20.784 kVA

2. Calcular el Factor de Potencia (cos φ):

cos φ = 15,000 W / 20,784 VA ≈ 0.72

En este ejemplo, el motor tiene un factor de potencia de aproximadamente 0.72, lo cual es relativamente bajo y podría generar multas o ineficiencias.

Es importante destacar que el factor de potencia de un motor no es constante; varía con la carga. Un motor operando a plena carga tiende a tener un factor de potencia más alto que el mismo motor operando con poca carga.

¿Por qué un Motor Trifásico tiene un Factor de Potencia Bajo?

La razón principal por la que los motores trifásicos (especialmente los de inducción, que son los más comunes) presentan un factor de potencia bajo es su naturaleza inductiva. Para que un motor gire, necesita establecer un campo magnético giratorio en su estator. La energía necesaria para crear y mantener este campo magnético es la potencia reactiva.

Aunque esta potencia reactiva es fundamental para el funcionamiento del motor, no se convierte en trabajo mecánico. Solo "oscila" entre la fuente y el motor. Por lo tanto, si un motor consume mucha potencia reactiva en relación con la potencia activa que convierte en movimiento, su factor de potencia será bajo.

Además, el factor de potencia de un motor varía significativamente con la carga:

• Baja Carga: Cuando un motor opera con una carga inferior a su capacidad nominal, la potencia activa consumida disminuye considerablemente, pero la potencia reactiva necesaria para la magnetización del motor se mantiene relativamente constante. Esto hace que la relación P/S sea menor, resultando en un factor de potencia más bajo.

• Sobredimensionamiento: Si un motor está sobredimensionado para la aplicación, es decir, es más potente de lo que realmente se necesita, operará la mayor parte del tiempo a baja carga, lo que inherentemente conducirá a un bajo factor de potencia.



Corrección del Factor de Potencia: La Solución Eficiente

La buena noticia es que el bajo factor de potencia es un problema que tiene una solución eficaz: la corrección del factor de potencia. Esta técnica implica la instalación de capacitores (condensadores) en paralelo con las cargas inductivas, como los motores.

Los capacitores tienen la propiedad de generar potencia reactiva "capacitiva", que es opuesta en fase a la potencia reactiva "inductiva" consumida por los motores. Al introducir capacitores en el sistema, la potencia reactiva inductiva es compensada por la potencia reactiva capacitiva, lo que reduce la cantidad total de potencia reactiva que la compañía eléctrica debe suministrar. El resultado es que la potencia aparente disminuye, y el factor de potencia se acerca a la unidad.

Beneficios de la Corrección del Factor de Potencia:

• Ahorro de Costos: Eliminación o reducción de las multas por bajo factor de potencia en la factura eléctrica.

• Mayor Capacidad del Sistema: Al reducir la corriente total, se libera capacidad en transformadores, generadores y cables existentes, permitiendo conectar más carga sin necesidad de actualizar la infraestructura.

• Mejora de la Tensión: Al reducir las caídas de tensión, se mantiene un voltaje más estable y óptimo para el funcionamiento de los equipos.

• Reducción de Pérdidas: Menor corriente significa menores pérdidas por calor (I²R) en los conductores, lo que se traduce en un sistema más eficiente y menos propenso al sobrecalentamiento.

• Mayor Vida Útil de los Equipos: Un ambiente eléctrico más estable y eficiente contribuye a prolongar la vida útil de los motores y otros dispositivos.

La corrección puede ser individual (un capacitor por cada motor grande), grupal (un banco de capacitores para un grupo de motores) o centralizada (un gran banco de capacitores en la acometida principal de la instalación). Para grandes instalaciones, los sistemas de Corrección Automática del Factor de Potencia (APFC) son comunes, ya que ajustan dinámicamente la cantidad de capacitancia según las variaciones de carga.

Tabla Comparativa: Impacto del Factor de Potencia

Preguntas Frecuentes (FAQ) sobre el Factor de Potencia

¿Cuál es un buen factor de potencia?

Generalmente, un factor de potencia por encima de 0.9 o 0.95 se considera bueno y deseable. La mayoría de las empresas eléctricas exigen un factor de potencia mínimo (a menudo 0.9) para evitar recargos en la factura.

¿El factor de potencia afecta la velocidad de un motor?

No directamente. El factor de potencia afecta la eficiencia con la que el motor utiliza la energía y la corriente total que consume. Sin embargo, un factor de potencia extremadamente bajo puede provocar caídas de voltaje que, indirectamente, podrían afectar el rendimiento y la velocidad si el motor no recibe el voltaje nominal adecuado.

¿Es siempre necesario corregir el factor de potencia?

Para grandes consumidores industriales o comerciales con muchos motores, transformadores u otras cargas inductivas, la corrección del factor de potencia es casi siempre necesaria y económicamente ventajosa debido a las multas y las ineficiencias. Para pequeños usuarios residenciales, generalmente no es una preocupación directa, ya que las cargas inductivas suelen ser menores y las compañías eléctricas no imponen recargos por bajo factor de potencia a este tipo de consumidores.

¿Cómo sé si mi motor tiene un buen factor de potencia?

La forma más precisa es medirlo en operación utilizando un vatímetro, amperímetro y voltímetro, como se explicó en la sección de cálculo. Alternativamente, la placa de características de un motor a menudo indica su factor de potencia nominal a plena carga.

¿Qué es exactamente el "coseno de fi"?

El "coseno de fi" es la representación matemática del factor de potencia. "Fi" (φ) es el ángulo de desfase entre la onda de voltaje y la onda de corriente en un circuito de corriente alterna. Cuando el voltaje y la corriente están perfectamente en fase (sin desfase), el ángulo φ es 0, y el coseno de 0 es 1, lo que indica un factor de potencia unitario. En cargas inductivas, la corriente "se retrasa" con respecto al voltaje, creando un ángulo φ positivo, y el coseno de ese ángulo es el factor de potencia (siempre entre 0 y 1).

¿La corrección del factor de potencia ahorra energía?

Sí, la corrección del factor de potencia ahorra energía al reducir las pérdidas por calentamiento (I²R) en los cables y transformadores de la instalación. Aunque no reduce directamente la potencia activa utilizada por los equipos, sí reduce la corriente total que fluye a través de la red, lo que disminuye las pérdidas en la distribución interna y evita que se pague por energía reactiva innecesaria.

Conclusión

El "coseno de fi", o factor de potencia, es mucho más que un concepto técnico abstracto; es un pilar de la eficiencia energética en cualquier sistema eléctrico, especialmente en aquellos dominados por motores trifásicos. Entenderlo, medirlo y corregirlo cuando es necesario, no solo se traduce en un ahorro significativo en las facturas de electricidad al evitar multas y reducir pérdidas, sino que también mejora la capacidad y la vida útil de toda la infraestructura eléctrica. Invertir en la corrección del factor de potencia es una decisión inteligente que promueve la sostenibilidad y la resiliencia operativa, asegurando que cada kilovatio de energía se utilice de la manera más eficiente posible. Es una práctica fundamental para optimizar el rendimiento y la economía de cualquier instalación industrial o comercial.
