Cálculo del Centro de Rigidez en Edificios

Cuando pensamos en la seguridad de un edificio, a menudo nos vienen a la mente imágenes de cimientos sólidos y estructuras robustas. Sin embargo, hay un concepto menos visible pero igualmente crucial que determina cómo una construcción se comportará frente a fuerzas externas, especialmente los sismos: el centro de rigidez. Este punto estratégico es vital para asegurar que las fuerzas sísmicas se distribuyan de manera uniforme, evitando así deformaciones excesivas o, peor aún, fallas estructurales por torsión. Comprender y calcular con precisión el centro de rigidez es una de las tareas más importantes para cualquier ingeniero estructural, ya que es la base para un diseño resiliente y seguro.

¿Qué es la Rigidez Estructural y Por Qué es Crucial?

La rigidez de una estructura es su capacidad intrínseca para oponerse a las deformaciones cuando se le aplican cargas. Dicho de otra manera, es la resistencia de un elemento a cambiar su forma o posición bajo la acción de fuerzas. Imagina empujar una pared de hormigón y una de cartón; la pared de hormigón es significativamente más rígida porque se deformará mucho menos. Esta propiedad es fundamental en el diseño de edificios, especialmente en zonas sísmicas, donde las estructuras deben absorber y disipar la energía de un terremoto sin colapsar ni sufrir daños irreparables. No debe confundirse la rigidez con la resistencia. Mientras que la rigidez se refiere a la oposición a la deformación, la resistencia es la capacidad de un material o elemento para soportar esfuerzos sin romperse o fallar. Un material puede ser muy resistente (soportar grandes cargas antes de la fractura) pero poco rígido (deformarse mucho bajo esas cargas), o viceversa. Por ejemplo, el acero es tanto resistente como rígido, pero un elastómero puede ser muy resistente a la tracción pero poco rígido (muy deformable). En el contexto del hormigón, se busca un equilibrio, pero la rigidez es clave para el control de desplazamientos. La rigidez de los elementos estructurales, como columnas y muros, está intrínsecamente ligada a las propiedades del material, como el módulo de elasticidad del concreto, la geometría de su sección transversal a través del momento de inercia, y su longitud. Estos factores interactúan para determinar la capacidad de la estructura para mantener su forma bajo carga.

La Importancia Vital del Centro de Rigidez en el Diseño Sísmico

El centro de rigidez es un concepto fundamental en la ingeniería sísmica que representa el punto en el plano de una planta de un edificio donde, si se aplicara una fuerza lateral, la estructura se desplazaría sin rotación, es decir, solo se trasladaría. En otras palabras, es el centro de gravedad de las rigideces de los elementos resistentes a fuerzas laterales (muros, pórticos, etc.). Su ubicación es crítica porque las fuerzas sísmicas actúan generalmente en el centro de masas del edificio. Si el centro de masas y el centro de rigidez no coinciden, se genera un brazo de palanca que provoca un efecto de torsión en la estructura. Esta torsión puede inducir esfuerzos adicionales significativos en los elementos estructurales, llevando a concentraciones de daño en ciertas partes del edificio y, en casos extremos, a un colapso. Un edificio con una gran excentricidad (distancia) entre su centro de masas y su centro de rigidez es vulnerable a efectos torsionales durante un sismo, lo que puede resultar en un comportamiento impredecible y peligroso. Por lo tanto, el objetivo de un buen diseño estructural es minimizar esta excentricidad, buscando que ambos centros estén lo más cerca posible.

Diferenciando el Centro de Masas del Centro de Rigidez

Es esencial entender la distinción entre el centro de masas (o centro de gravedad) y el centro de rigidez.

El centro de masas de un edificio es el punto donde se concentra toda la masa de la estructura. Este punto es crucial porque es donde se asume que actúan las fuerzas inerciales generadas por un sismo. Su cálculo implica la suma de los productos de la masa de cada elemento por su posición, dividida por la masa total del edificio. Es una propiedad intrínseca de la distribución de peso en la planta del edificio.

Por otro lado, el centro de rigidez es el punto donde se concentra la resistencia lateral de la estructura. Es decir, es el promedio ponderado de las ubicaciones de los elementos que aportan rigidez a la estructura (como muros de cortante y columnas). Cuando una fuerza sísmica actúa sobre el centro de masas, la ubicación relativa del centro de rigidez determinará si la estructura se moverá de forma pura (solo traslación) o si también experimentará una rotación (torsión).

Una analogía útil es la de un coche. El centro de masas sería donde se concentra el peso del coche. Si empujas el coche por su centro de masas, se moverá en línea recta. Sin embargo, si empujas un punto alejado de su centro de masas, el coche no solo se moverá, sino que también girará. En un edificio, este "giro" es la torsión, y es lo que los ingenieros intentan evitar o mitigar. La distancia entre estos dos centros se conoce como excentricidad, y es un parámetro crítico que se evalúa en el diseño sísmico.

Métodos de Cálculo del Centro de Rigidez

El cálculo del centro de rigidez de un edificio, especialmente en estructuras complejas de múltiples pisos, puede ser un proceso detallado que requiere de software especializado y un profundo conocimiento de la mecánica estructural. Sin embargo, la lógica subyacente se basa en principios fundamentales de equilibrio y distribución de rigideces.

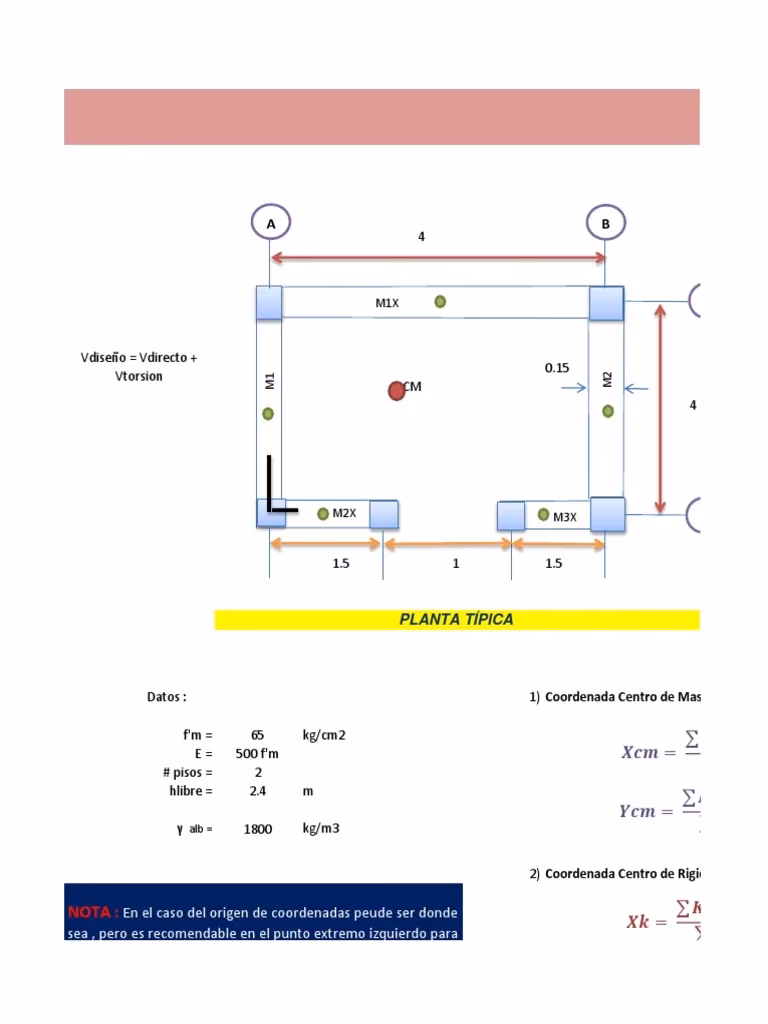

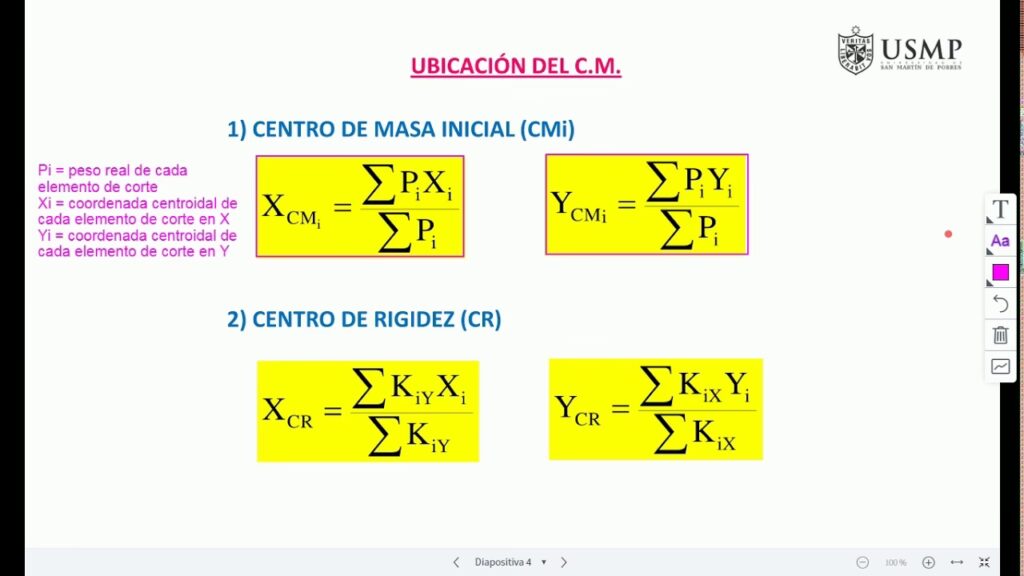

Para una comprensión básica, el centro de rigidez (CR) de un piso se calcula ponderando las coordenadas de cada elemento resistente (muros, pórticos) por su rigidez lateral correspondiente. La fórmula general para calcular las coordenadas (Xcr, Ycr) del centro de rigidez es similar a la del centro de masas, pero utilizando rigideces en lugar de masas:

• Xcr = Σ (Rigidezi * Xi) / Σ Rigidezi
• Ycr = Σ (Rigidezi * Yi) / Σ Rigidezi

Donde:

• Rigidez_i es la rigidez lateral del elemento i en la dirección considerada.
• Xi e Yi son las coordenadas del centro de rigidez del elemento i.
• La sumatoria (Σ) se realiza sobre todos los elementos resistentes en el piso.

Esta aproximación simplificada funciona bien para estructuras con elementos de resistencia lateral bien definidos. Sin embargo, en la práctica de la ingeniería sísmica, especialmente cuando se consideran efectos torsionales y acoplamiento de rigideces en diferentes direcciones, se utilizan formulaciones más avanzadas.

Una forma común de expresar el centro de rigidez en relación con la matriz de rigidez torsional de la estructura es a través de las siguientes ecuaciones, asumiendo que R representa las rigideces torsionales:

• Xcr = -R zy / R zz
• Ycr = R zx / R zz

Aquí, R zy, R zx y R zz son componentes de la matriz de rigidez torsional del piso. Por ejemplo, R zz representa la rigidez torsional pura del piso, mientras que R zy y R zx representan el acoplamiento entre la rigidez torsional y las rigideces traslacionales en las direcciones Y y X, respectivamente. El cálculo de estas componentes implica un análisis más complejo de la matriz de rigidez global del sistema estructural, considerando la rigidez de cada muro o columna en función de su geometría, material y condiciones de apoyo.

Existen también otros métodos más sofisticados para determinar el centro de cortante (que está estrechamente relacionado con el centro de rigidez), como los propuestos por Rosenblueth y Esteva, o por Wilbur. Estos métodos a menudo requieren el cumplimiento de ciertas hipótesis simplificadoras y son más aplicables a ciertos tipos de estructuras o para análisis preliminares. Por ejemplo, se menciona que un método aproximado para el centro de cortante solo es válido para estructuras de un piso. Para edificios de varios pisos, se suelen emplear modelos tridimensionales y análisis matriciales que consideran la interacción entre los diferentes elementos y niveles. La precisión en el cálculo de las rigideces individuales de los muros y columnas es fundamental para obtener un centro de rigidez fiable.

Factores que Influyen en la Rigidez de una Estructura

La rigidez de un elemento estructural no es una propiedad estática y depende de varios factores clave:

• Módulo de Elasticidad (E): Este es un parámetro fundamental del material que indica su resistencia a la deformación elástica. Para el concreto, el módulo de elasticidad (Ec) está directamente relacionado con su resistencia a la compresión. La normativa, como la NSR-10, lo define como la relación entre el esfuerzo normal y la deformación unitaria correspondiente. Un concreto con un módulo de elasticidad más alto será más rígido. Este valor puede variar significativamente según la mezcla del concreto y su curado.
• Momento de Inercia (I): Esta propiedad geométrica de la sección transversal de un elemento mide su resistencia a la flexión o a la torsión. Cuanto mayor sea el momento de inercia de una columna o un muro, más rígido será. Por ejemplo, una columna con una sección más ancha o un muro más largo en la dirección de la fuerza tendrá un momento de inercia mayor y, por lo tanto, será más rígido. Es por eso que los muros de cortante son tan efectivos para proporcionar rigidez lateral a los edificios.
• Longitud del Elemento (L): La rigidez de un elemento también depende inversamente de su longitud. Cuanto más corto sea un elemento, más rígido será para una misma sección transversal y material. Esto es evidente en las columnas, donde una columna corta es mucho más rígida que una larga con las mismas dimensiones de sección.

La combinación de estos factores determina la rigidez global de cada componente estructural. Al sumar y ponderar estas rigideces individuales en la planta del edificio, se puede determinar la ubicación del centro de rigidez, que es crucial para predecir la respuesta sísmica de la estructura. Un diseño estructural óptimo busca distribuir estas rigideces de manera equilibrada para alinear el centro de rigidez con el centro de masas, minimizando así los efectos torsionales indeseados.

Preguntas Frecuentes sobre el Centro de Rigidez

¿Por qué es tan importante calcular el centro de rigidez en un edificio?

El cálculo del centro de rigidez es crucial porque determina cómo se distribuirán las fuerzas laterales (como las de un sismo) a través de la estructura. Si este punto no está alineado con el centro de masas, se generará una torsión excesiva en el edificio, lo que puede causar daños estructurales severos, concentración de esfuerzos en ciertos elementos y, en el peor de los casos, un colapso desigual. Es fundamental para la seguridad sísmica y la durabilidad de la edificación.

¿Cuál es la principal diferencia entre el centro de masas y el centro de rigidez?

El centro de masas es el punto donde se concentra la masa de la estructura y donde se asume que actúan las fuerzas sísmicas. El centro de rigidez, por otro lado, es el punto donde se concentra la resistencia lateral de la estructura. La principal diferencia radica en que uno representa la distribución de la masa (inercia) y el otro la distribución de la capacidad para resistir deformaciones (rigidez). La distancia entre ellos (excentricidad) es lo que genera la torsión en un sismo.

¿Qué sucede si el centro de rigidez no se calcula correctamente?

Un cálculo incorrecto puede llevar a un diseño estructural deficiente, subestimando o sobreestimando los efectos torsionales. Esto puede resultar en una distribución inadecuada de las fuerzas sísmicas, sobreesfuerzos en elementos estructurales específicos, y un comportamiento ineficiente o peligroso de la estructura durante un evento sísmico. Podría haber un daño desproporcionado en ciertos pisos o en esquinas del edificio, comprometiendo su integridad.

¿Es lo mismo la rigidez que la resistencia de una estructura?

No, no son lo mismo, aunque están relacionadas. La rigidez es la capacidad de un elemento para oponerse a la deformación bajo carga, mientras que la resistencia es la capacidad de soportar esfuerzos sin romperse. Un material o elemento puede ser muy resistente pero poco rígido (se deforma mucho antes de fallar), o muy rígido pero no tan resistente. Ambos son importantes en el diseño estructural, la rigidez para controlar los desplazamientos y la resistencia para evitar el colapso.

¿Qué es el módulo de elasticidad y cómo afecta la rigidez?

El módulo de elasticidad es una propiedad intrínseca de un material que describe su rigidez elástica, es decir, su tendencia a deformarse elásticamente cuando se le aplica una fuerza. Cuanto mayor sea el módulo de elasticidad de un material (como el concreto o el acero), menos se deformará bajo una carga dada y, por lo tanto, mayor será la rigidez del elemento construido con ese material. Es un factor directo en la ecuación de rigidez de los elementos estructurales.

En resumen, el centro de rigidez es un concepto angular en la ingeniería estructural, especialmente en el diseño sísmico. Su correcta determinación es vital para asegurar que los edificios puedan soportar las fuerzas dinámicas de un terremoto, minimizando los efectos de torsión y garantizando la seguridad de sus ocupantes. Requiere una comprensión profunda de las propiedades de los materiales, la geometría estructural y un análisis meticuloso. La inversión en un cálculo preciso del centro de rigidez no es solo una cuestión de cumplimiento normativo, sino una garantía de la resiliencia y la integridad a largo plazo de nuestras construcciones.
