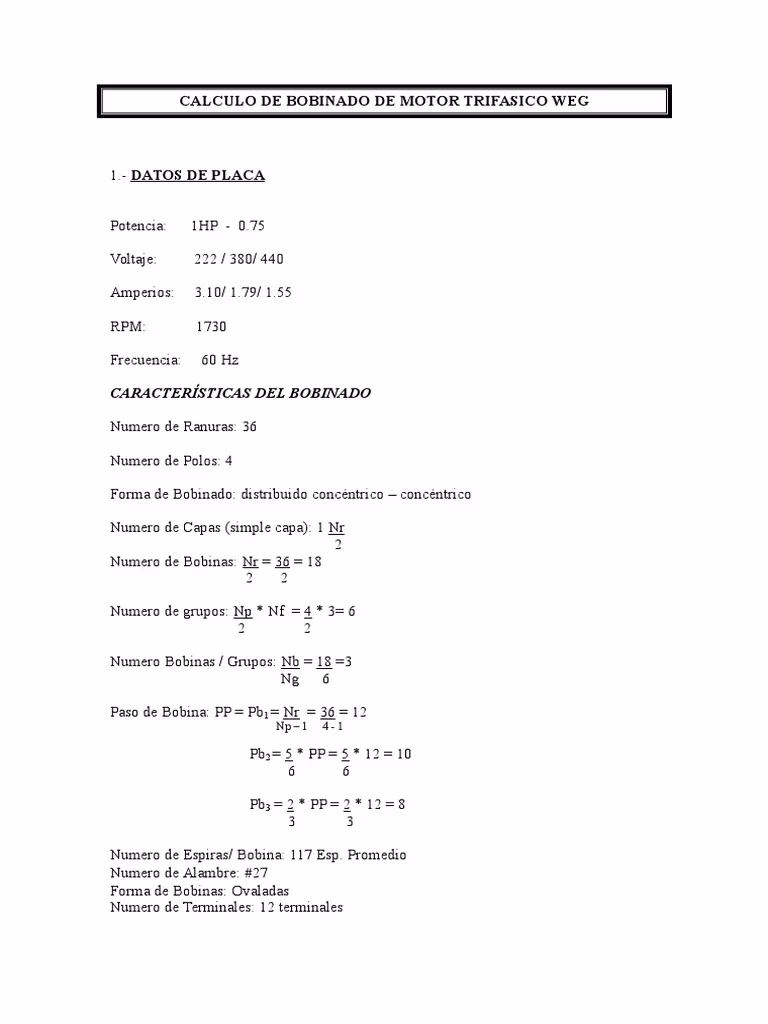

Diagnóstico de Motores Trifásicos: Medición de Bobinas

Los motores trifásicos son el corazón de innumerables procesos industriales y aplicaciones comerciales, desde bombas y ventiladores hasta maquinaria pesada. Su fiabilidad es crucial para el funcionamiento ininterrumpido de cualquier operación. Sin embargo, como cualquier componente eléctrico, sus bobinas internas pueden sufrir desgaste o daños, llevando a una disminución del rendimiento o a una falla total. Saber cómo medir y diagnosticar el estado de estas bobinas es una habilidad fundamental para cualquier técnico de mantenimiento o ingeniero eléctrico.

Este artículo le guiará a través de los procedimientos esenciales para evaluar la salud de las bobinas de un motor trifásico, utilizando herramientas comunes como el multímetro y el megger. Comprenderá no solo el 'cómo', sino también el 'por qué' de cada prueba, permitiéndole identificar problemas antes de que se conviertan en fallos catastróficos y prolongar así la vida útil de sus equipos.

¿Por Qué es Crucial Medir las Bobinas de un Motor Trifásico?

Las bobinas de un motor trifásico son los devanados de cobre que, al ser energizados, generan el campo magnético rotatorio necesario para producir movimiento. La salud de estas bobinas es directamente proporcional al rendimiento y la eficiencia del motor. Una bobina defectuosa puede manifestarse de varias maneras:

• Cortocircuitos entre espiras: Pequeños daños en el aislamiento de las espiras individuales dentro de una bobina pueden causar que la corriente tome un camino más corto, reduciendo la inductancia y la resistencia de esa bobina, lo que se traduce en un desequilibrio en el motor.
• Circuitos abiertos: Una rotura completa en el devanado de una bobina, impidiendo el flujo de corriente. Esto puede causar que el motor no arranque o funcione solo con dos fases.
• Fallas de aislamiento a tierra: Cuando el aislamiento entre las bobinas y la carcasa metálica del motor se degrada, la corriente puede desviarse a tierra, lo que representa un riesgo de seguridad y puede dañar el suministro eléctrico.
• Desequilibrio de fases: Diferencias significativas en la resistencia o inductancia entre las tres bobinas (fases) pueden generar vibraciones, sobrecalentamiento y una reducción drástica de la vida útil del motor.

La medición periódica y el diagnóstico preciso de estas condiciones son pasos proactivos que pueden ahorrar tiempo y dinero, evitando paradas no programadas y reemplazos costosos.

Herramientas Esenciales para el Diagnóstico

Para llevar a cabo una evaluación exhaustiva de las bobinas de un motor trifásico, necesitará principalmente dos instrumentos:

El Multímetro Digital

El multímetro es una herramienta versátil que permite medir voltaje, corriente y, crucialmente para esta tarea, resistencia (ohmios) y continuidad. Es indispensable para verificar la integridad básica de los devanados.

El Megger (Medidor de Aislamiento)

A diferencia del multímetro, el megger (o medidor de resistencia de aislamiento) aplica un voltaje DC mucho más alto (típicamente de 500V a 5000V) para medir la resistencia del aislamiento entre las bobinas y la tierra, o entre las propias bobinas. Es fundamental para detectar problemas de aislamiento que un multímetro no podría identificar.

Procedimiento Detallado para la Medición de Resistencia con Multímetro

La medición de la resistencia de las bobinas es el primer paso y el más fundamental para evaluar su estado. Siga estos pasos cuidadosamente:

1. Desconexión y Seguridad

   Antes de cualquier manipulación, asegúrese de que el motor esté completamente desconectado de la fuente de alimentación. Verifique la ausencia de tensión utilizando un voltímetro y aplique procedimientos de bloqueo y etiquetado (LOTO) para evitar una energización accidental. La seguridad es su máxima prioridad.

2. Identificación de Terminales

   Abra la caja de conexiones del motor. Los motores trifásicos suelen tener seis o doce terminales, pero para la medición de bobinas internas, nos centraremos en los terminales de las bobinas (U1, V1, W1 y sus respectivos extremos U2, V2, W2 si son accesibles, o simplemente los pares de fases si la conexión interna es en estrella o triángulo).

3. Preparación del Multímetro

   Gire la perilla de su multímetro a la escala de resistencia (Ohmios, Ω). Si su multímetro tiene auto-rango, lo hará automáticamente. Si no, seleccione la escala más baja posible (por ejemplo, 200 Ω) para obtener lecturas precisas, ya que las resistencias de las bobinas de los motores suelen ser muy bajas.

4. Medición de las Bobinas

   Conecte las puntas de prueba del multímetro entre los pares de terminales que corresponden a cada bobina. En un motor trifásico típico, medirá entre:

   • U1 y U2 (o la fase 1)
   • V1 y V2 (o la fase 2)
   • W1 y W2 (o la fase 3)

   Si las bobinas están conectadas internamente en estrella o triángulo y solo tiene acceso a las tres fases de entrada, medirá la resistencia entre cada par de fases (L1-L2, L2-L3, L3-L1). En este caso, la resistencia medida será la suma de dos bobinas o una combinación de ellas, dependiendo de la configuración.

5. Registro e Interpretación de Resultados

   Anote los valores de resistencia obtenidos para cada bobina o par de fases. Para un motor en buen estado, las lecturas de resistencia de las tres bobinas deben ser muy similares. Una ligera variación (generalmente dentro de un 5% a 10% entre sí) es aceptable debido a tolerancias de fabricación y pequeñas diferencias de temperatura. Sin embargo, una diferencia significativa (por ejemplo, una bobina con la mitad de resistencia que las otras, o una resistencia mucho mayor) indica un problema.

   • Valores muy cercanos a cero o mucho más bajos: Podrían indicar un cortocircuito parcial o total dentro de esa bobina.
   • Valores infinitos (OL o 'Open Loop'): Indican un circuito abierto, es decir, una interrupción completa en la bobina.
   • Valores muy diferentes entre sí: Sugieren un desequilibrio, sobrecalentamiento localizado o daño en el aislamiento de una de las bobinas.

Verificación de Continuidad con Multímetro

Muchos multímetros modernos incluyen una función de continuidad, que emite un pitido audible si hay una conexión eléctrica (baja resistencia) entre las puntas de prueba. Esta es una forma rápida de verificar si hay un circuito abierto en una bobina.

1. Configure su multímetro en la función de continuidad (símbolo de diodo con una onda de sonido).
2. Coloque las puntas de prueba en los terminales de cada bobina (U1-U2, V1-V2, W1-W2).
3. Si el multímetro pita, la bobina tiene continuidad. Si no pita y muestra 'OL' o un valor muy alto, la bobina está abierta.

Medición de Aislamiento con Megger

La prueba de aislamiento es crucial para garantizar la seguridad y la fiabilidad a largo plazo del motor. Esta prueba evalúa la integridad del material aislante que separa las bobinas entre sí y de la carcasa del motor.

1. Preparación y Seguridad

   Asegúrese de que el motor esté completamente desconectado y desenergizado. El megger aplica un alto voltaje, por lo que se deben tomar precauciones extremas. Desconecte cualquier componente electrónico sensible que pueda estar conectado a los devanados (por ejemplo, termistores, sensores de temperatura) para evitar dañarlos.



2. Conexión del Megger

   Hay dos pruebas principales de aislamiento:

   • Aislamiento entre bobinas y tierra (carcasa): Conecte un terminal del megger a uno de los terminales del devanado (U1, V1 o W1) y el otro terminal del megger a la carcasa metálica del motor (tierra). Repita para cada bobina.
   • Aislamiento entre bobinas: Si es posible acceder a los seis terminales de las bobinas, puede medir el aislamiento entre pares de bobinas (por ejemplo, U1 a V1, V1 a W1, U1 a W1).

3. Aplicación de Voltaje y Lectura

   Aplique el voltaje de prueba recomendado por el fabricante del megger (comúnmente 500V o 1000V para motores de baja tensión). Mantenga el voltaje aplicado durante al menos 60 segundos y observe la lectura de resistencia. La resistencia de aislamiento debería ser muy alta (megaohmios o gigaohmios).

4. Interpretación de Resultados

   Los estándares de la industria (como los de la IEEE) proporcionan pautas para valores mínimos de resistencia de aislamiento. Un valor común es 1 megaohmio (MΩ) por cada 1000 voltios de tensión nominal del motor, más 1 MΩ (por ejemplo, para un motor de 480V, 0.48 MΩ + 1 MΩ = 1.48 MΩ, pero se busca idealmente mucho más). Valores bajos indican una degradación del aislamiento debido a humedad, suciedad, sobrecalentamiento o envejecimiento. Esto es un riesgo de falla a tierra y un peligro eléctrico.

Consideraciones Adicionales y Pistas de Diagnóstico

• Temperatura: La resistencia del cobre varía con la temperatura. Las mediciones deben realizarse con el motor a temperatura ambiente o, si es posible, compensar las lecturas a una temperatura de referencia utilizando tablas o fórmulas. Un motor caliente tendrá una resistencia ligeramente mayor que un motor frío.
• Desconexión Total: Asegúrese de que el motor esté completamente desconectado de cualquier fuente de alimentación y de cualquier carga o dispositivo externo que pueda influir en las lecturas.
• Otros Problemas: Si las bobinas parecen estar en perfecto estado según todas las mediciones, pero el motor aún no funciona correctamente, el problema podría ser mecánico (rodamientos defectuosos, desalineación, rotor dañado) o eléctrico externo (fallo en el suministro de energía, fusible quemado, contactor defectuoso, desequilibrio de voltaje en la red).

Tabla Comparativa: Multímetro vs. Megger

Mantenimiento Preventivo

Integrar la medición de bobinas en su programa de mantenimiento preventivo puede ahorrarle muchos dolores de cabeza. Realizar estas pruebas de forma regular (por ejemplo, anualmente o cada vez que se realice un mantenimiento mayor) le permitirá establecer una línea base de rendimiento para cada motor. Cualquier desviación significativa de estas lecturas iniciales puede alertarle sobre un problema incipiente, dándole tiempo para planificar reparaciones o reemplazos antes de que ocurra una falla inesperada.

Además, mantener los motores limpios, secos y bien lubricados también contribuye a la longevidad de las bobinas, ya que la suciedad, la humedad y el sobrecalentamiento son los principales enemigos del aislamiento.

Preguntas Frecuentes (FAQ)

¿Qué significa si una bobina tiene una resistencia mucho más baja que las otras?

Una resistencia significativamente más baja (cercana a cero) en una bobina es una fuerte indicación de un cortocircuito. Esto puede ser un cortocircuito entre espiras dentro de la bobina o entre terminales. Un motor con un cortocircuito en una bobina operará de manera ineficiente, se sobrecalentará y eventualmente fallará.

¿Y si el multímetro muestra 'OL' o una resistencia infinita en una bobina?

'OL' (Open Loop) o una lectura de resistencia infinita (sin valor) significa que hay un circuito abierto en esa bobina. Esto indica una interrupción completa del flujo de corriente. El motor no arrancará o funcionará con una fase faltante, lo que puede dañar las bobinas restantes si se intenta operar.

¿Es normal que haya una pequeña diferencia en la resistencia entre las bobinas?

Sí, es normal y aceptable que haya una pequeña variación (generalmente hasta un 5-10%) entre las resistencias de las bobinas debido a tolerancias de fabricación, pequeñas diferencias en la longitud del cable o la temperatura de los devanados. Sin embargo, cualquier diferencia mayor a este rango debe investigarse.

¿Cada cuánto tiempo debo medir las bobinas de mi motor?

La frecuencia depende del entorno operativo y la criticidad del motor. Para motores críticos o en entornos severos (alta humedad, vibración, fluctuaciones de temperatura), se recomienda una prueba anual. Para motores menos críticos o en entornos benignos, cada dos o tres años puede ser suficiente. Siempre consulte las recomendaciones del fabricante.

¿Puedo medir las bobinas con el motor conectado a la corriente?

¡Absolutamente no! Bajo ninguna circunstancia debe intentar medir las bobinas con el motor energizado. Esto es extremadamente peligroso y puede provocar descargas eléctricas graves, daños al equipo o incluso la muerte. Siempre desconecte el motor de la fuente de alimentación y verifique la ausencia de tensión antes de realizar cualquier prueba.

¿Qué hago si las mediciones indican que una o más bobinas están defectuosas?

Si las bobinas están defectuosas (cortocircuito, circuito abierto o aislamiento deficiente), el motor requerirá atención profesional. Las opciones incluyen el rebobinado del motor por un taller especializado (si el costo es viable y el motor es de gran tamaño o difícil de reemplazar) o la sustitución completa del motor. Ignorar una bobina defectuosa puede llevar a un fallo completo del motor y daños a otros componentes del sistema.

Dominar estas técnicas de medición le permitirá mantener sus motores trifásicos funcionando de manera eficiente y segura, prolongando su vida útil y evitando costosos tiempos de inactividad.
