Disyuntores: Identifica Amperaje y Tipo Fácilmente

Los disyuntores, también conocidos como interruptores automáticos o térmicos, son componentes esenciales en cualquier sistema eléctrico, ya sea residencial, comercial o industrial. Su función principal es proteger los dispositivos y las instalaciones de sobrecargas de corriente y cortocircuitos, interrumpiendo el flujo eléctrico cuando detectan una anomalía. Entender cómo identificar el tipo de disyuntor y su amperaje es crucial no solo para el mantenimiento y la reparación, sino también para asegurar que tu sistema eléctrico sea seguro y funcione de manera eficiente. Una identificación incorrecta podría llevar a riesgos de incendio, daños a equipos o descargas eléctricas. Esta guía detallada te proporcionará los conocimientos necesarios para identificar correctamente estos guardianes de la seguridad eléctrica.

La importancia de conocer los disyuntores de tu propiedad va más allá de una simple curiosidad técnica. Ya sea que estés planeando una remodelación, instalando un nuevo electrodoméstico de alto consumo o simplemente realizando un chequeo de seguridad, saber con qué tipo de disyuntoor estás trabajando te permitirá tomar decisiones informadas. Esto es fundamental para evitar situaciones peligrosas, como circuitos sobrecargados que pueden provocar incendios, o la falta de protección adecuada contra fallos a tierra que podrían resultar en descargas eléctricas graves. Además, conocer el amperaje de tu panel eléctrico principal es el primer paso para determinar si puedes añadir nuevas cargas sin necesidad de una costosa actualización del servicio.

Cómo Determinar el Amperaje de tu Disyuntor y Panel Eléctrico

Identificar el amperaje de un disyuntor individual o de tu panel eléctrico principal es un proceso que puedes realizar siguiendo unos pocos pasos, aunque siempre con precaución.

1. Revisando la Etiqueta del Disyuntor Individual

El método más directo para conocer el amperaje de un disyuntor específico es examinar su etiqueta. La mayoría de los fabricantes imprimen información clave directamente en el cuerpo del disyuntor. Busca los números que indican la corriente nominal, que suelen estar precedidos por una letra (por ejemplo, C10, B16, C20, C40). El número representa el amperaje (10A, 16A, 20A, 40A, etc.). También encontrarás la tensión nominal y, en algunos casos, características de la curva de disparo (como la curva C para aplicaciones generales). Esta etiqueta es tu primera y más confiable fuente de información.

2. Identificando el Amperaje del Panel Eléctrico Principal

El panel eléctrico principal de tu hogar, también conocido como cuadro de distribución o caja de fusibles, es el punto donde la electricidad de la red se distribuye a los diferentes circuitos de tu propiedad. Conocer la capacidad total de este panel es vital para planificar cualquier adición de carga. Los paneles eléctricos tienen una clasificación de amperaje máxima segura. Las casas más antiguas pueden tener paneles de 60 o 100 amperios, mientras que las más modernas suelen tener 200 amperios o más. Los valores comunes incluyen 60, 100, 125, 150, 200 y 220 amperios, y en viviendas muy grandes, incluso 300 o 400 amperios.

La Búsqueda del Panel Principal

Para encontrar el amperaje de tu panel, primero debes localizarlo. Generalmente, el panel principal está cerca de tu medidor eléctrico, que es donde la compañía de servicios públicos mide tu consumo. A menudo, se encuentra en el exterior de la casa, en el sótano o en un armario interior que colinda con la pared donde está el medidor exterior.

• Diferencia entre Panel Principal y Subpanel: Algunas viviendas pueden tener uno o más subpaneles, que son paneles secundarios alimentados por el panel principal. Es crucial que identifiques el panel principal. Si no estás seguro, sigue los cables de servicio que conectan tu casa a los postes de la calle; estos cables suelen conducir al medidor eléctrico y, de ahí, al panel principal.
• Localización del Interruptor Principal: Una vez que hayas encontrado el panel principal y abierto su puerta (con precaución), busca el interruptor principal o fusible. Este suele ser el interruptor más grande dentro del panel y puede estar etiquetado como “Main” o “Service Disconnect”. El número escrito en este interruptor es la capacidad total de tu panel en amperios. Esta es, típicamente, la forma más sencilla de encontrar el amperaje de tu panel.

3. Uso del Multímetro (Requiere Precaución Profesional)

Aunque es posible utilizar un multímetro para medir la tensión y la corriente en un circuito, este método es solo para profesionales o personas con experiencia en electricidad. Ajusta el multímetro para medir la tensión o corriente alterna y coloca los cables en los puntos adecuados del circuito (nunca directamente en un disyuntor sin saber lo que haces). La lectura te indicará los valores. Sin embargo, debido a los riesgos de seguridad, se recomienda enfáticamente que un electricista cualificado realice cualquier medición de corriente en vivo si no tienes la experiencia necesaria.

Tipos de Disyuntores: Una Guía Detallada para su Identificación

Existen tres tipos principales de disyuntores, cada uno diseñado para proteger contra diferentes tipos de fallos eléctricos. Identificarlos correctamente es clave para la seguridad de tu instalación.

1. Disyuntores Estándar (Termomagnéticos)

Los disyuntores estándar son los más comunes y básicos. Se disparan cuando un circuito se sobrecarga (exceso de corriente que genera calor) o cuando hay un cortocircuito (una conexión de baja resistencia que provoca un pico de corriente). Se utilizan ampliamente en sistemas eléctricos residenciales y comerciales.

• Unipolares: Son los disyuntores de 1 pulgada de ancho que ocupan una sola ranura en el panel. Se utilizan para circuitos de 120V, como la mayoría de las tomas de corriente e iluminación. Protegen una sola fase del circuito.
• Bipolares: Ocupan dos ranuras en el panel y se utilizan para circuitos de 240V, necesarios para electrodomésticos grandes como hornos eléctricos, secadoras, calentadores de agua y aires acondicionados centrales. Protegen ambas fases del circuito simultáneamente.
• Marcas Comunes: A veces, pueden tener etiquetas como 'SWD' (Switching Duty), 'HACR' (Heating, Air Conditioning, and Refrigeration) o 'CU/AL' (Copper/Aluminum), indicando su idoneidad para ciertas aplicaciones o tipos de cableado.

2. Disyuntores de Circuito por Fallo a Tierra (GFCI - Ground Fault Circuit Interrupter)

Los GFCI están diseñados principalmente para proteger a las personas contra el choque eléctrico. Detectan pequeñas fugas de corriente que fluyen hacia la tierra (por ejemplo, a través del cuerpo de una persona) y cortan la energía casi instantáneamente. Son diferentes de los disyuntores estándar porque no reaccionan a sobrecargas o cortocircuitos, sino a desequilibrios de corriente entre los cables de fase y neutro.

• Identificación: Los disyuntores GFCI suelen tener un botón de "Prueba" y un botón de "Reinicio" en su parte frontal. La etiqueta suele indicar claramente 'GFCI' o 'GFCI de Clase A'.
• Ubicación Común: Son obligatorios en áreas propensas a la humedad, como cocinas, baños, lavaderos, sótanos, garajes y exteriores, donde el riesgo de contacto con el agua aumenta el peligro de descarga.
• Funcionamiento: Si la corriente de retorno por el neutro es menor que la que sale por la fase (indicando que parte de la corriente se está desviando a tierra), el GFCI se dispara para proteger al usuario.

3. Disyuntores de Circuito por Fallo de Arco (AFCI - Arc Fault Circuit Interrupter)

Los AFCI están diseñados para prevenir incendios causados por arcos eléctricos defectuosos en el cableado. Un arco eléctrico puede ocurrir por cables dañados, conexiones sueltas, o aislamiento deteriorado, generando calor intenso que puede encender materiales combustibles. Los AFCI detectan patrones de corriente irregulares que indican un arco peligroso y cortan la energía.

• Identificación: Al igual que los GFCI, los disyuntores AFCI también tienen un botón de "Prueba" en su parte frontal. A menudo, se identifican con la etiqueta 'AFCI' o 'AFCI Combinado'. Algunos modelos pueden tener un color distintivo en la manija, como púrpura.
• Ubicación Común: Son obligatorios en dormitorios y otras áreas de vivienda, donde los cables suelen estar ocultos dentro de las paredes y los riesgos de arcos son mayores.
• Funcionamiento: Los circuitos internos del AFCI monitorean el flujo de corriente para identificar firmas de arcos peligrosos, distinguiéndolos de arcos normales (como los que ocurren al encender un interruptor).

Disyuntores Combinados (GFCI/AFCI)

Algunos disyuntores modernos combinan ambas protecciones, GFCI y AFCI, en una sola unidad. Ofrecen la máxima protección contra choques eléctricos y riesgos de incendio, y suelen estar etiquetados como 'GFCI/AFCI Combinado'.

Tabla Comparativa: GFCI vs. AFCI

Identificación Visual y por Etiquetado

Más allá de los tipos generales, la identificación precisa de un disyuntor se basa en su apariencia física y, sobre todo, en la información impresa por el fabricante. Siempre busca las marcas en la parte frontal o lateral del disyuntor. Estas etiquetas proporcionarán el número de modelo, el amperaje, la tensión nominal y, lo más importante, el tipo específico (GFCI, AFCI, Estándar, Combinado). La consistencia en el etiquetado es una norma de la industria, por lo que la información debería ser clara y legible. Si la etiqueta está borrosa o falta, es prudente consultar la documentación del fabricante.

Tipos de Montaje de Disyuntores

El tipo de montaje se refiere a cómo el disyuntor se fija físicamente al panel o a un plano de montaje, y no a su conexión eléctrica interna. Conocer el tipo de montaje es útil para la compatibilidad al reemplazar o instalar nuevos disyuntores.

• Montaje en Panel: Es el tipo más común para disyuntores residenciales. Se montan directamente en el panel y se sujetan mediante tornillos o clips.
• Montaje en Carril DIN: Común en aplicaciones industriales y comerciales, estos disyuntores están diseñados para montarse en un carril DIN, un riel metálico estandarizado. Se sujetan con clips o tornillos al riel.
• Montaje en Superficie: Estos disyuntores se montan directamente en la superficie del panel o caja, utilizando tornillos o adhesivo. Menos común para disyuntores individuales en paneles principales.
• Montaje Enchufable: Diseñados para enchufarse en tomas especiales dentro del panel o caja. Son populares en sistemas modulares donde los componentes pueden ser intercambiados o reemplazados fácilmente, a menudo sin necesidad de herramientas.

Siempre que tengas dudas sobre el tipo de disyuntor o el amperaje de tu instalación, la fuente más fiable es la documentación del fabricante. La mayoría de los fabricantes ofrecen manuales y especificaciones detalladas en sus sitios web. Si no puedes identificar la información por ti mismo o si la situación es compleja, no dudes en contactar a un electricista profesional. La seguridad eléctrica nunca debe ser comprometida.

Preguntas Frecuentes

¿Cuáles son los tres tipos principales de disyuntores?

Los tres tipos principales de disyuntores son: los disyuntores estándar (también conocidos como termomagnéticos), los interruptores de circuito por fallo a tierra (GFCI) y los interruptores de circuito por fallo de arco (AFCI).

¿Cómo sé qué tipo de disyuntor tengo?

Puedes identificar el tipo de disyuntor revisando las etiquetas o marcas impresas en el propio disyuntor, que suelen estar visibles al abrir la puerta del panel eléctrico. Busca las palabras 'GFCI', 'AFCI', 'Combinado' o símbolos que indiquen sus características. También presta atención a la presencia de botones de "Prueba" y "Reinicio". En caso de duda, la documentación del fabricante es la fuente más precisa.

¿Qué amperaje debe tener un disyuntor diferencial?

Un disyuntor diferencial (o RCCB) no tiene un "amperaje" en el mismo sentido que un disyuntor termomagnético que protege contra sobrecargas. En cambio, su principal especificación es su sensibilidad (por ejemplo, 30 mA) para detectar fugas a tierra. Sin embargo, también tienen una corriente nominal máxima que pueden soportar, la cual suele ser de 40 Amperios (40A) para la mayoría de las instalaciones residenciales. Para circuitos con cargas eléctricas de alta potencia, como calefacciones eléctricas, se puede aconsejar un diferencial de 63 Amperios (63A) para asegurar que soporte el flujo de corriente normal sin dispararse.

¿Cómo sé cuántos amperios tiene mi disyuntor?

Para un disyuntor individual, el amperaje está impreso en su etiqueta, usualmente un número seguido de una 'A' (ej. 20A) o precedido por una letra (ej. C20). Para saber el amperaje total de tu panel eléctrico principal, busca el interruptor principal dentro del panel. Este es el interruptor más grande y su capacidad, en amperios, estará escrita en él o junto a él. Los valores comunes son 100A, 125A, 150A, 200A, etc.

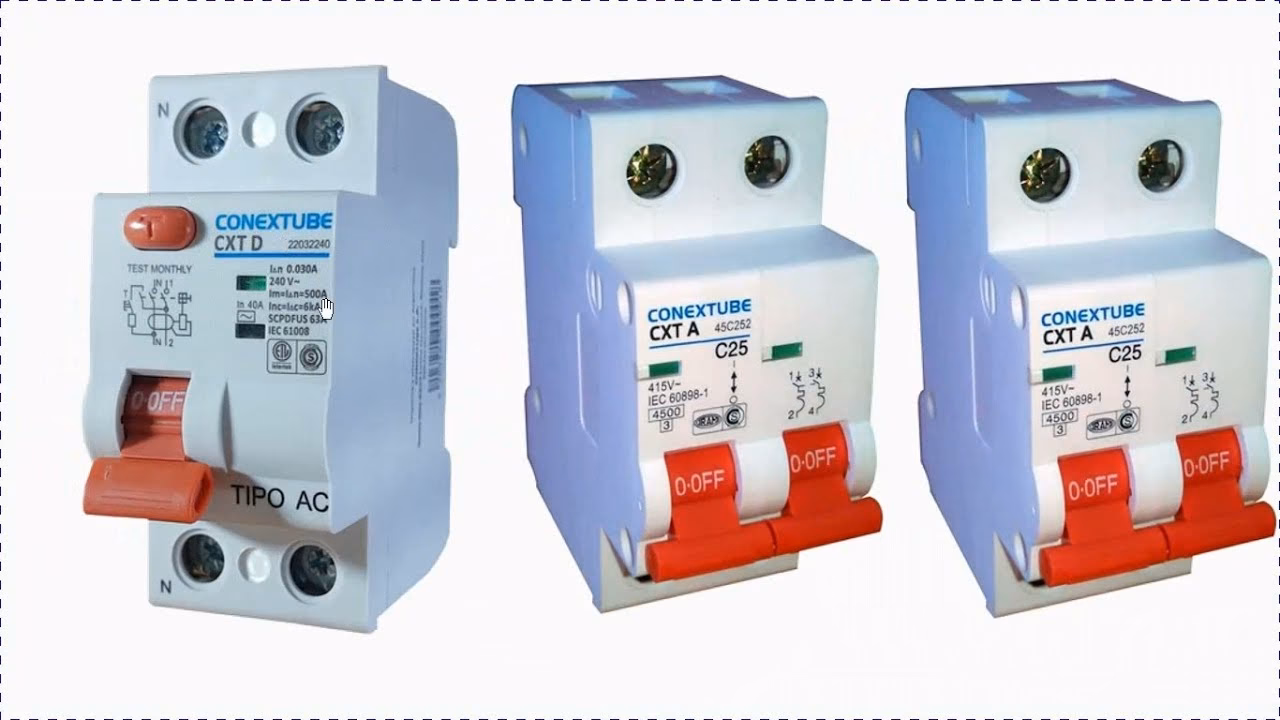

¿Cuánto soporta un diferencial de 25 amperes?

Un interruptor diferencial con una intensidad máxima de 25 Amperios (25A) está diseñado para proteger un circuito que no exceda esa corriente. Si es un interruptor magnetotérmico diferencial (RCCB), combina la protección contra sobrecargas y cortocircuitos (hasta 25A) con la protección contra fugas a tierra (con una sensibilidad, por ejemplo, de 30 mA). Con una tensión nominal de 230 VAC y 25A, su potencia máxima soportada sería de aproximadamente 5750W (Potencia = Tensión x Corriente). Es adecuado para circuitos con cargas moderadas, ofreciendo una protección combinada de seguridad.
