Ensayo Jominy: La Clave para la Templabilidad del Acero

En el vasto y complejo universo de la metalurgia, comprender las propiedades de los materiales es fundamental para su aplicación exitosa en innumerables industrias. Entre estas propiedades, la capacidad de un acero para endurecerse mediante tratamiento térmico, conocida como templabilidad, es de vital importancia. No debe confundirse con la dureza, que es la resistencia a la deformación; la templabilidad se refiere a la profundidad y uniformidad con la que el acero puede endurecerse desde su superficie hacia el interior. Para cuantificar esta característica crítica, los ingenieros y metalurgistas recurren a una prueba estandarizada y ampliamente reconocida: el ensayo Jominy.

Este ensayo, formalizado bajo la norma ASTM A255, es una herramienta indispensable que permite predecir el comportamiento del acero durante el temple, optimizando así los procesos de fabricación y garantizando la integridad estructural de los componentes. A través de este artículo, exploraremos en detalle qué es la templabilidad, cómo se lleva a cabo el ensayo Jominy, cómo se interpretan sus resultados y por qué es tan relevante para la selección y el tratamiento térmico de los aceros.

¿Qué es la Templabilidad del Acero?

La templabilidad de un acero es una medida intrínseca de su aptitud para endurecerse, a una determinada profundidad, cuando se somete a un enfriamiento rápido desde altas temperaturas. Es crucial distinguirla de la dureza. La dureza se refiere a la resistencia del acero a la deformación plástica, la penetración o la abrasión en su superficie. Se mide directamente con pruebas como Rockwell o Vickers. La templabilidad, en cambio, no es una propiedad de dureza en sí misma, sino una capacidad. Un acero puede tener una alta dureza superficial, pero si su templabilidad es baja, esa dureza no se extenderá significativamente hacia el centro de la pieza.

En términos prácticos, la templabilidad determina hasta qué punto una pieza de acero se endurecerá en su núcleo cuando se enfría. Si un acero tiene una alta templabilidad, significa que puede endurecerse profundamente incluso con velocidades de enfriamiento moderadas. Por el contrario, un acero de baja templabilidad requerirá una velocidad de enfriamiento muy rápida para lograr un endurecimiento significativo, y es probable que solo las capas superficiales se endurezcan.

Este concepto es fundamental porque permite a los ingenieros seleccionar la combinación adecuada de acero aleado y tratamiento térmico para aplicaciones específicas. Al conocer la templabilidad de un acero, se pueden minimizar las tensiones térmicas y las distorsiones que suelen producirse durante el enfriamiento, lo cual es vital para la fabricación de componentes de diferentes tamaños y geometrías.

El Ensayo Jominy: Un Estándar Cuantitativo

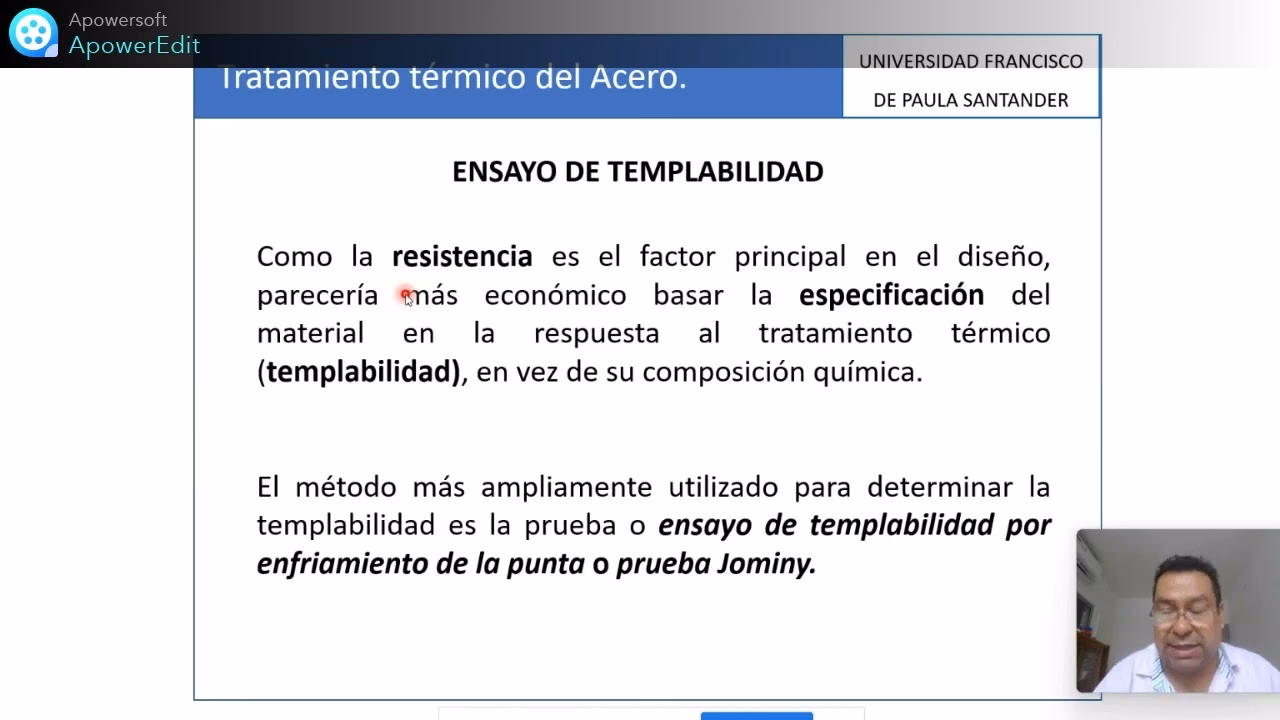

El ensayo Jominy, también conocido como prueba de temple de extremo, es el método más común y estandarizado para determinar cuantitativamente la templabilidad del acero. Su desarrollo y estandarización se rigen principalmente por la norma ASTM A255, titulada “Métodos de prueba estándar para determinar la templabilidad del acero”. Esta norma, desarrollada por la Agencia Americana de Pruebas y Materiales (ASTM), describe los procedimientos detallados para llevar a cabo la prueba y evaluar sus resultados.

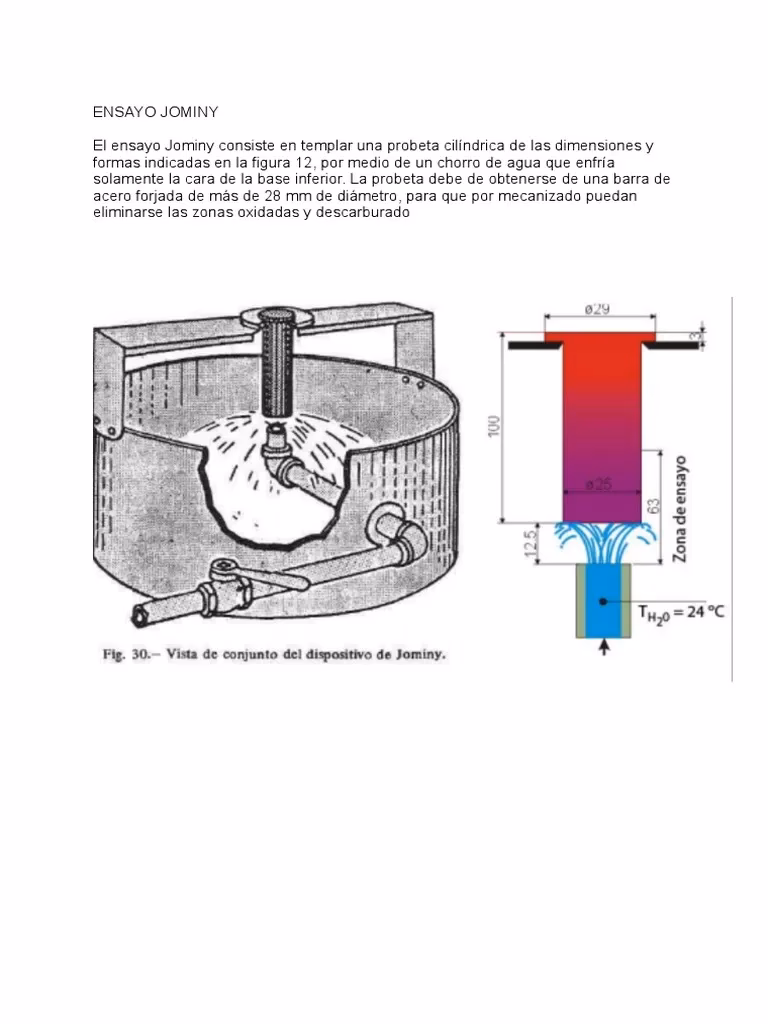

El principio básico del ensayo Jominy es exponer un extremo de una probeta cilíndrica de acero a un chorro de agua, creando un gradiente de enfriamiento a lo largo de su longitud. Las diferentes tasas de enfriamiento a lo largo de la probeta resultan en diferentes niveles de dureza, que luego se miden y se grafican. Esto proporciona una “huella” de la templabilidad del acero en cuestión.

Dentro del marco de la norma ASTM A255, se describen dos métodos principales para determinar la templabilidad: la prueba de temple cuantitativa (o prueba de Jominy) y un método de cálculo de la templabilidad a partir de la composición química. La elección entre estos métodos, o la combinación de ambos, suele ser acordada entre el proveedor y el usuario del acero, dependiendo de los requisitos específicos de la aplicación. Es importante destacar que el método de cálculo basado en la composición química es válido solo para aceros que contienen elementos como carbono, manganeso, silicio, níquel, cromo, molibdeno, cobre y vanadio.

Paso a Paso: Realizando la Prueba Jominy

La ejecución precisa del ensayo Jominy es crucial para obtener resultados fiables. A continuación, se detallan los pasos clave del procedimiento:

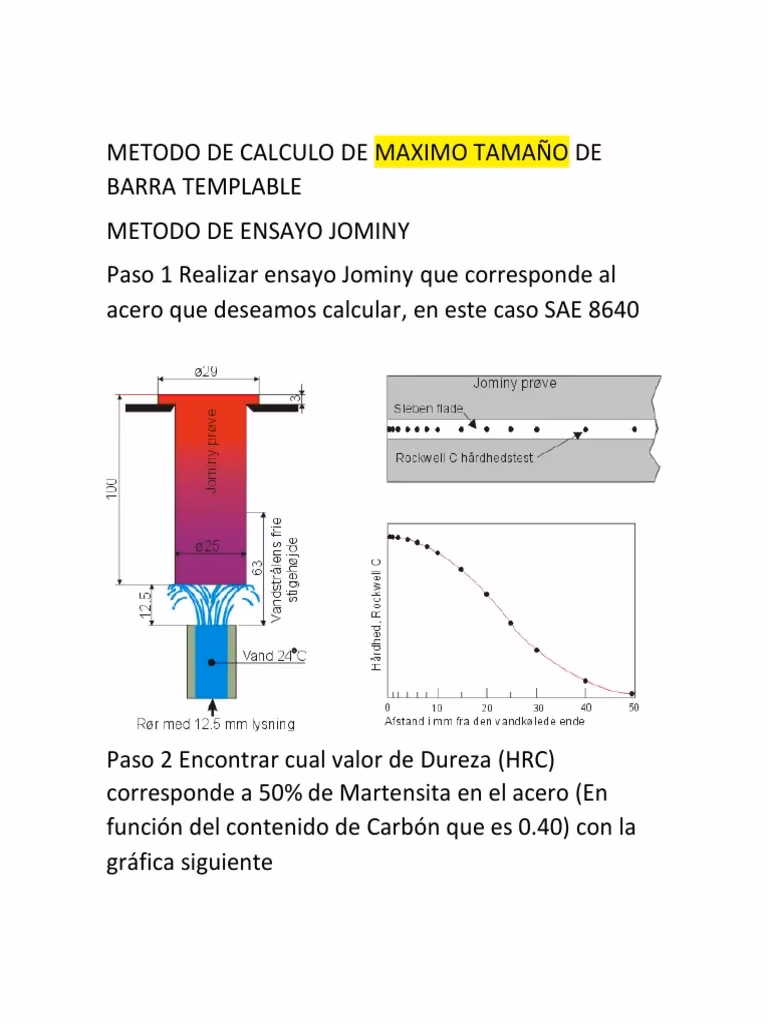

1. Preparación de la Probeta: La probeta estándar para el ensayo Jominy es una barra cilíndrica. El texto de referencia indica que es una muestra de prueba cilíndrica de diámetro de pulgada (aproximadamente 25.4 mm). Para el ensayo de dureza según Rockwell (HRC), se preparan dos superficies de ensayo desplazadas 180° entre sí. Estas superficies se rectifican longitudinalmente a una profundidad de aproximadamente 0.4-0.5 mm. Es fundamental que estas superficies estén lisas y libres de imperfecciones.
2. Verificación de Ablandamiento: Para asegurar que el rectificado fino no ha provocado un ablandamiento superficial, la probeta se sumerge en una solución de ácido nítrico al 5%. La probeta debe ennegrecerse de manera uniforme. Cualquier decoloración indica la presencia de manchas blandas, lo que invalida la probeta. En tal caso, se deben crear dos nuevas superficies de ensayo siguiendo los pasos anteriores.
3. Temple del Extremo: Una vez preparada y verificada, la probeta se fija en un dispositivo especial que la mantiene inmóvil. Un extremo de la probeta se enfría con un chorro de agua a una temperatura y caudal específicos. Este enfriamiento rápido en un solo extremo crea un gradiente de velocidad de enfriamiento a lo largo de la longitud de la probeta, siendo el extremo templado el que experimenta el enfriamiento más rápido y la dureza más alta.
4. Medición de la Dureza: Tras el temple, se procede a medir la dureza a lo largo de la probeta. Aunque el ensayo principal utiliza la dureza Rockwell HRC, bajo ciertas condiciones puede sustituirse por el ensayo de dureza Vickers HV30. Los puntos de ensayo se realizan a intervalos fijos desde la superficie frontal (el extremo templado) de la siguiente manera:
   • Los primeros ocho puntos se miden a 1.5 mm, 3 mm, 7 mm, 9 mm, 11 mm, 13 mm y 15 mm.
   • A partir de ahí, se establece un punto de ensayo cada 5 mm a lo largo del resto de la probeta.

Interpretando los Resultados: La Curva de Dureza

Una vez realizadas todas las mediciones de dureza, los resultados se representan gráficamente en un diagrama. En este gráfico, el eje X representa la distancia desde el extremo templado de la probeta Jominy (en milímetros o pulgadas), y el eje Y representa los valores de dureza (por ejemplo, HRC). El resultado de esta representación es una curva de dureza, también conocida como curva Jominy.

La forma de esta curva es lo que revela la templabilidad del acero:

• Curva Plana: Una curva que se mantiene en un nivel de dureza alto a lo largo de una distancia considerable desde el extremo templado indica una alta templabilidad. Esto significa que el acero puede endurecerse profundamente.
• Curva Descendente Pronunciada: Una curva que desciende rápidamente desde el extremo templado indica una baja templabilidad. El endurecimiento se limita a una capa superficial, y la dureza disminuye drásticamente a medida que nos alejamos del punto de enfriamiento.

A partir de esta curva, los ingenieros pueden:

• Comparar la Templabilidad: Es posible comparar directamente la templabilidad de diferentes aceros observando sus respectivas curvas Jominy. Un acero con una curva más alta y más plana a lo largo de una mayor distancia tendrá una templabilidad superior.
• Obtener la Profundidad de Temple: La curva Jominy permite determinar la profundidad a la que se alcanzará un cierto nivel de dureza en el acero bajo condiciones de temple específicas. Esto es vital para diseñar componentes que requieran una dureza particular en su núcleo o en ciertas secciones.

Grados de Acero H y RH: Controlando la Templabilidad

La templabilidad del acero depende en gran medida de su composición química. Sin embargo, incluso dentro de los límites de composición especificados para un grado de acero, puede haber una variación normal en la templabilidad. Para aplicaciones que requieren un control más estricto de la templabilidad, se han desarrollado los grados de acero H (Hardenability) y RH (Restricted Hardenability).

• Grados H (Hardenability): Para los aceros de grado H, se establecen límites máximos y mínimos para la templabilidad permitida, lo que se traduce en bandas de templabilidad (H-bands) en las curvas Jominy. Estas bandas definen un rango aceptable de templabilidad para cada composición de acero de grado H. Especificaciones como la SAE J1268 proporcionan estas curvas Jominy máximas y mínimas que corresponden a los límites composicionales. Cuanto mayor sea la templabilidad del acero, más amplias tienden a ser estas bandas H.
• Grados RH (Restricted Hardenability): Cuando se necesita un control aún mayor de la templabilidad, más allá de lo que ofrecen los grados H, se especifican los aceros de grado RH. Estos grados ofrecen una respuesta de tratamiento térmico más controlada y un mejor control dimensional. Generalmente, el rango de dureza para los aceros de grado RH no excederá los 5 HRC en la posición inicial (J = 0) de la barra de templabilidad y no será superior al 65% del rango de dureza para los aceros de banda H estándar en la región de 'inflexión'. La banda de templabilidad RH suele seguir la parte media de la banda H estándar correspondiente.

Estos grados especiales son esenciales para aplicaciones críticas donde la uniformidad y la previsibilidad del endurecimiento son primordiales.

De la Probeta Jominy a la Pieza Real: Correlación y Aplicación

Uno de los objetivos principales de realizar el ensayo Jominy es determinar la idoneidad de un medio de temple particular para endurecer un acero con una templabilidad específica. Aunque el ensayo Jominy enfría solo un extremo de una barra estandarizada con un chorro de agua, es posible correlacionar estos datos con el temple de barras redondas completas sumergidas en diferentes medios de enfriamiento.

La base de esta correlación es la suposición de que historias de enfriamiento equivalentes producirán estructuras de acero idénticas. Esto significa que cualquier punto dentro de una barra redonda que exhiba la misma velocidad de enfriamiento que un punto en la superficie de la barra Jominy producirá la misma dureza.

Enfoque de Equivalencia Jominy de Crafts-Lamont

El método de transformación de templabilidad de Crafts-Lamont se basa en esta suposición. Permite predecir la dureza en cualquier posición de una barra templada a partir de los resultados de un ensayo Jominy. Esto se logra mediante el uso de conceptos como el "tiempo de media temperatura" y el "diámetro ideal" (DI).

Tiempo de Media Temperatura (t_htt)

El tiempo de media temperatura (U) se define como el tiempo que tarda la barra Jominy en enfriarse desde la temperatura de austenitización (T1) hasta una temperatura intermedia entre la de austenitización y la del medio de temple (T2), específicamente, el punto donde U = 0.5. Asimow et al. simplificaron esta definición como el tiempo que se tarda en enfriar desde la temperatura de temple (temperatura de austenitización) hasta una temperatura a mitad de camino hacia la del medio de temple. La correlación del tiempo de media temperatura en la superficie de una barra Jominy con respecto a la distancia desde el extremo templado es un dato clave para estas transformaciones.

A continuación, se presenta una tabla de ejemplo que ilustra la variación del tiempo de media temperatura con la distancia desde el extremo templado por agua de una barra Jominy:

Diámetro Ideal (D_I)

El diámetro ideal (DI) es un valor importante que representa el diámetro máximo de una barra redonda que se endurecería completamente (hasta un cierto porcentaje de martensita, por ejemplo) si se templara en un medio de severidad de temple infinita (es decir, enfriamiento instantáneo). El valor de DI se puede determinar a partir de la curva Jominy completa. Asimow et al. derivaron una ecuación para calcular el valor de DI para una barra redonda a partir de los datos de la barra Jominy utilizando el tiempo de media temperatura (t_htt) y la difusividad térmica (a):

DI = 4.458 * (a * t_htt)^0.5

Asumiendo que la difusividad térmica (a) es aproximadamente 0.009 pulgadas²/s para aceros al carbono y de baja aleación, la ecuación se simplifica a:

DI² = 0.179 * t_htt

Severidad de Temple (Valor H de Grossmann)

La severidad de temple (valor H) está relacionada con el coeficiente de transferencia de calor o la velocidad de enfriamiento del medio de temple, que depende de la agitación del mismo, la composición del fluido, las propiedades de viscosidad-temperatura, etc. Lamont desarrolló una metodología basada en el ensayo de templabilidad Jominy y una barra redonda endurecida fraccionalmente para determinar este valor H.

Si se dispone de una curva Jominy y una curva U de dureza de la sección transversal para un acero dado, es posible determinar el valor H de Grossmann. Este valor H se puede utilizar luego para determinar la profundidad de endurecimiento para un tamaño de sección diferente o incluso un acero diferente, siempre que las condiciones de temple permanezcan las mismas. Por ejemplo, si se desea lograr un endurecimiento total (r/R = 0, donde r es el radio del núcleo sin endurecer y R es el radio total de la barra), se puede utilizar el valor H para determinar el diámetro máximo de la barra que se endurecerá por completo con un medio de temple específico.

En resumen, el ensayo Jominy no solo proporciona una curva de templabilidad, sino que también es la base para una serie de cálculos y correlaciones que permiten a los ingenieros predecir con precisión cómo un acero se comportará durante el temple en componentes reales, optimizando así el diseño y el proceso de tratamiento térmico para lograr las propiedades mecánicas deseadas.

Preguntas Frecuentes sobre el Ensayo Jominy y la Templabilidad

El ensayo Jominy y el concepto de templabilidad pueden generar varias dudas. Aquí respondemos a algunas de las preguntas más comunes:

¿Cuál es la diferencia fundamental entre dureza y templabilidad?
La dureza es la resistencia de un material a la deformación, indentación o abrasión en su superficie. Se mide directamente (ej. Rockwell, Vickers). La templabilidad, en cambio, es la capacidad de un acero para endurecerse a una cierta profundidad cuando se enfría desde altas temperaturas. Es una medida de la profundidad a la que se puede lograr un nivel específico de dureza.

¿Por qué es tan importante realizar el ensayo Jominy?
El ensayo Jominy es crucial porque permite a los fabricantes seleccionar el tipo de acero más adecuado y el tratamiento térmico óptimo para una aplicación específica. Ayuda a predecir la profundidad de endurecimiento en piezas reales, minimizando la distorsión, las tensiones térmicas y el riesgo de agrietamiento durante el temple. También facilita la comparación entre diferentes lotes de acero o proveedores.

¿Qué es la norma ASTM A255 y qué cubre?
La ASTM A255 es la norma internacional que define los métodos de prueba estándar para determinar la templabilidad del acero. Principalmente, describe el ensayo de temple cuantitativo (Jominy) y un método alternativo para calcular la templabilidad a partir de la composición química del acero. Establece los procedimientos, dimensiones de las probetas y cómo interpretar los resultados.

¿Cómo se interpretan los resultados de una curva Jominy?
La curva Jominy muestra la dureza en función de la distancia desde el extremo templado. Una curva que se mantiene alta y plana a lo largo de una mayor distancia indica una alta templabilidad, lo que significa que el acero se endurecerá profundamente. Una curva que cae bruscamente indica baja templabilidad, con endurecimiento limitado a la superficie.

¿Qué significa que un acero sea de grado H o RH?
Los aceros de grado H (Hardenability) son aceros con un control más estricpo de su templabilidad, lo que se refleja en una 'banda H' de templabilidad definida por curvas Jominy máximas y mínimas. Los aceros de grado RH (Restricted Hardenability) tienen un control aún más estricto, con un rango de templabilidad mucho más reducido, ideal para aplicaciones que exigen una respuesta de tratamiento térmico y control dimensional muy precisos.

¿Cómo se relaciona la prueba Jominy con el temple de piezas reales y de diferentes tamaños?
Mediante el uso de correlaciones y cálculos (como el enfoque de Crafts-Lamont, el tiempo de media temperatura y el valor H de severidad de temple), los datos obtenidos del ensayo Jominy se pueden utilizar para predecir la dureza y la profundidad de endurecimiento en piezas de diferentes geometrías y tamaños que se templan en diversos medios de enfriamiento. Esto permite optimizar el proceso de tratamiento térmico sin necesidad de realizar pruebas destructivas en cada pieza.

¿Cuál es el diámetro estándar de la probeta de ensayo Jominy?
El diámetro estándar de la muestra de prueba cilíndrica para el ensayo Jominy, según lo mencionado en la descripción de la norma ASTM A255, es de una pulgada (aproximadamente 25.4 mm).

Conclusión

El ensayo Jominy es mucho más que una simple prueba de laboratorio; es una piedra angular en la metalurgia moderna para el control de calidad y el desarrollo de materiales. Al proporcionar una medida cuantitativa y reproducible de la templabilidad del acero, permite a los ingenieros y diseñadores tomar decisiones informadas sobre la selección de materiales y los procesos de tratamiento térmico. Desde la optimización de las propiedades mecánicas hasta la minimización de defectos como la distorsión y el agrietamiento, la comprensión y aplicación de los principios del ensayo Jominy son esenciales para la fabricación de componentes de acero de alto rendimiento. En un mundo donde la precisión y la fiabilidad son primordiales, el ensayo Jominy continúa siendo una herramienta indispensable para garantizar que cada pieza de acero cumpla con los exigentes requisitos de su aplicación.
