Separación del Azeótropo Agua-HCl: Un Desafío Resuelto

En el vasto y complejo universo de la industria química, la separación de mezclas azeotrópicas representa uno de los desafíos de ingeniería más formidables. Un azeótropo es una mezcla de dos o más líquidos que hierve a una temperatura constante y a una composición fija, comportándose casi como una sustancia pura, lo que dificulta enormemente su separación mediante métodos de destilación convencionales. Estas mezclas pueden clasificarse de diversas maneras: por el número de componentes (binarias o ternarias), por el número de fases (homogéneas o heterogéneas), y por su comportamiento de ebullición (de ebullición mínima o de ebullición máxima).

La mezcla de ácido clorhídrico (HCl) y agua es un ejemplo clásico de un azeótropo de ebullición máxima, lo que significa que su punto de ebullición es superior al de cualquiera de sus componentes puros. Este particular comportamiento azeotrópico del sistema agua-HCl ha planteado históricamente un obstáculo significativo en numerosos procesos industriales donde se requiere la obtención de HCl concentrado o agua pura a partir de esta mezcla. Comprender su composición y las técnicas avanzadas para su separación es crucial para la eficiencia y la sostenibilidad de diversas aplicaciones químicas.

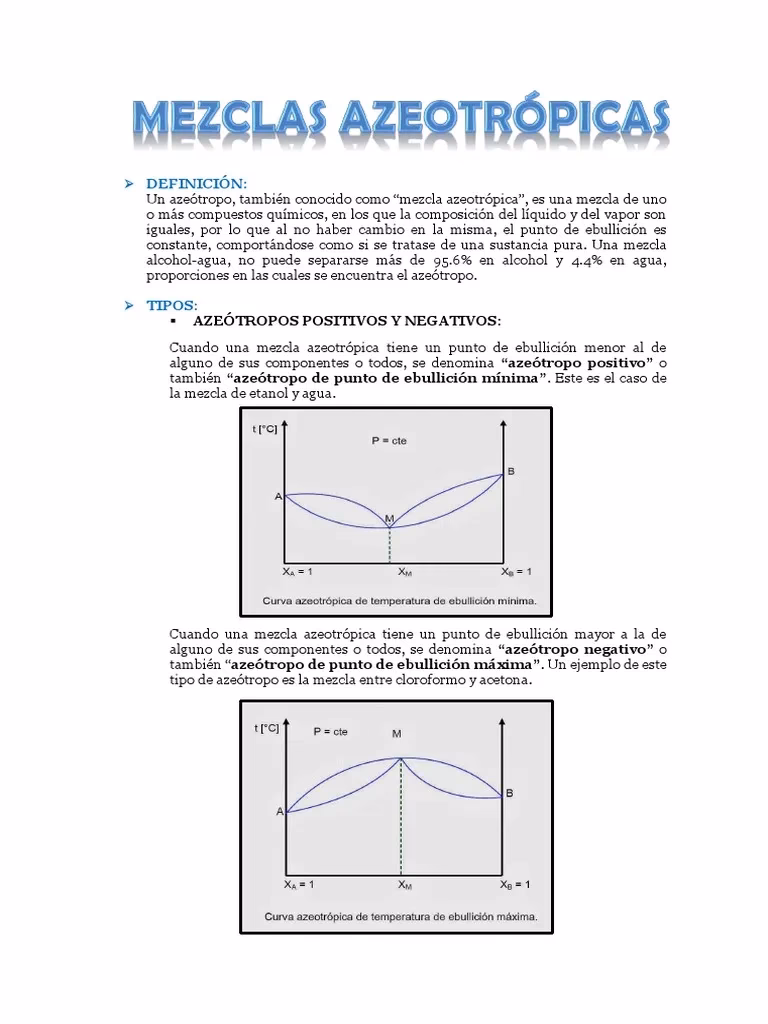

¿Qué es un Azeótropo y por qué son tan Complicados?

Como mencionamos, un azeótropo es una mezcla líquida que, a una presión determinada, hierve a una temperatura constante y su fase de vapor tiene la misma composición que la fase líquida. Esta característica única significa que la destilación simple no puede separar completamente los componentes de un azeótropo. Al intentar destilarlo, la mezcla hierve como si fuera una sustancia pura, y el destilado tendrá la misma composición que el líquido original, impidiendo así la purificación completa de uno de los componentes.

Existen diferentes tipos de azeótropos: los de ebullición mínima, cuyo punto de ebullición es inferior al de sus componentes puros (como el etanol-agua), y los de ebullición máxima, que tienen un punto de ebullición superior al de sus componentes (como el HCl-agua). La existencia de azeótropos es una consecuencia de las interacciones moleculares entre los componentes de la mezcla, que pueden ser más fuertes o más débiles que las interacciones entre moléculas idénticas.

Métodos Avanzados para la Separación Azeotrópica

Dada la complejidad que presentan los azeótropos, la industria química ha desarrollado y refinado diversas estrategias para superarlos. Entre los métodos más destacados para la separación de mezclas azeotrópicas se encuentran:

• Destilación Azeotrópica: Implica la adición de un tercer componente, conocido como agente arrastrante o 'entrainer', que forma un nuevo azeótropo con uno de los componentes originales, facilitando su separación.
• Destilación Extractiva: Similar a la anterior, pero utiliza un disolvente pesado que altera las volatilidades relativas de los componentes, sin formar necesariamente un nuevo azeótropo.
• Destilación por Cambio de Presión (PSD): Este método se basa en el principio de que la composición azeotrópica y las volatilidades relativas de los componentes pueden variar significativamente con un cambio en la presión del sistema. Es una técnica altamente valorada por su capacidad de evitar la adición de sustancias externas.
• Decantadores/Strippers: Utilizados principalmente para azeótropos binarios heterogéneos, donde las fases líquidas son inmiscibles y pueden separarse por decantación.

Los métodos azeotrópicos y extractivos, aunque efectivos, tienen una desventaja importante: la necesidad de añadir un tercer componente puede llevar a la contaminación de los productos finales, lo que a menudo requiere pasos de purificación adicionales y aumenta los costos operativos. Por el contrario, la destilación por cambio de presión (PSD) y los métodos de decantación/stripping no implican la adición de componentes diferentes, lo que los convierte en opciones más limpias y, en muchos casos, más eficientes energéticamente.

La Destilación por Cambio de Presión (PSD): Una Solución Innovadora

La destilación por cambio de presión (PSD) es una técnica especializada que aprovecha la variación de las volatilidades relativas y las composiciones azeotrópicas al modificar la presión del sistema. Este método logra una separación eficiente utilizando dos columnas de destilación que operan a presiones diferentes: una columna de alta presión (HPC) y una columna de baja presión (LPC). La clave de su éxito reside en el hecho de que, para muchos azeótropos, la composición del punto azeotrópico se desplaza con la presión. Si este desplazamiento es lo suficientemente significativo, es posible diseñar un proceso donde la mezcla azeotrópica se rompa en una columna y se reforme en la otra, permitiendo la obtención de productos de alta pureza.

El proceso de PSD es particularmente atractivo porque no requiere de la adición de sustancias adicionales (agentes arrastrantes), lo que elimina los problemas de contaminación del producto. Además, ofrece un potencial significativo para el ahorro de energía mediante la integración térmica efectiva del sistema, donde el calor liberado en una columna puede ser utilizado para calentar la otra, mejorando así la eficiencia global del proceso. Dependiendo del comportamiento de ebullición (máximo o mínimo), los productos de alta pureza pueden obtenerse de las corrientes de fondo o de las corrientes de destilado.

El Azeótropo Agua-HCl: Composición y Separación por PSD

El ácido clorhídrico forma un azeótropo de ebullición máxima cuando se combina con agua, lo que lo convierte en un candidato ideal para la separación mediante PSD. La información sobre su composición azeotrópica a diferentes presiones es fundamental para el diseño de un sistema PSD eficaz:

Como se observa en la tabla, el cambio en la composición azeotrópica del sistema binario HCl-agua es relativamente pequeño al variar la presión (de 11.2 mol % a 1 atm a 10 mol % a 4 atm). Sin embargo, este ligero desplazamiento es suficiente para hacer viable la aplicación de la PSD para la separación del ácido clorhídrico del agua. La capacidad de desplazar el punto azeotrópico con la presión es la razón fundamental por la que la PSD se ha convertido en una herramienta invaluable para la purificación de estas mezclas.

Aplicaciones Industriales: El Ciclo Termoquímico Cu-Cl

La separación y el reciclaje de productos químicos dentro de los ciclos termoquímicos son de importancia crucial. Un ejemplo notable es el ciclo termoquímico de cobre-cloro (Cu-Cl), un proceso diseñado para disociar el agua en hidrógeno y oxígeno utilizando compuestos intermedios de cobre y cloro. Este ciclo es de gran interés por su capacidad para producir hidrógeno, una fuente de energía limpia, sin emitir gases de efecto invernadero ni otras sustancias contaminantes al medio ambiente. Sus reacciones químicas forman un bucle interno cerrado que recicla todos los productos químicos de forma continua.

El ciclo Cu-Cl presenta varias ventajas sobre otros métodos termoquímicos de división del agua para la producción de hidrógeno. Requiere una temperatura de operación comparativamente baja (alrededor de 530 °C) y, además, puede utilizar calor residual de bajo grado para mejorar su eficiencia. En este ciclo, la hidrólisis se alimenta con un exceso de vapor, lo que resulta en un producto de hidrólisis que es una solución diluida de ácido clorhídrico. Además, la celda electroquímica dentro del ciclo consume HCl, pero no agua. Por lo tanto, la destilación por cambio de presión se vuelve indispensable para eliminar el agua y concentrar el ácido.

El ácido concentrado fluye hacia la unidad de electrólisis para preparar el electrolito anódico con CuCl disuelto. El agua eliminada se dirige a una unidad de operación para la separación de CuCl/CuCl2, que se basa en tres procesos: secado, disolución selectiva y decantación. Este ciclo ilustra perfectamente la necesidad crítica de una separación eficiente del azeótropo agua-HCl en procesos químicos avanzados y sostenibles.

Investigación y Desarrollo en Sistemas PSD para HCl(aq)

A pesar de la importancia de separar el HCl acuoso, ha habido un número limitado de estudios pasados centrados específicamente en esta separación mediante PSD. Sin embargo, se han desarrollado modelos termodinámicos para demostrar la viabilidad de un sistema PSD para una mezcla azeotrópica de HCl(aq), y para ilustrar los perfiles de temperatura y composición a través de las columnas de alta y baja presión. Estos modelos son fundamentales para el diseño y optimización de los procesos industriales.

Además, se han llevado a cabo estudios paramétricos para investigar el efecto de diversos parámetros operativos del sistema en las composiciones de fondo y destilado, así como en los requisitos de calor del rehervidor y el condensador. Estos parámetros incluyen la pendiente de la línea de operación, la temperatura, el caudal molar y la composición de la corriente de alimentación suministrada al aparato PSD. Un análisis exhaustivo, a menudo utilizando el método de McCabe-Thiele, se realiza para examinar las características de diseño del aparato PSD, como el número de platos teóricos, el coeficiente de transferencia de calor y, consecuentemente, la altura de la columna de empaque tanto para el lado de baja como de alta presión. Todos estos estudios contribuyen a la comprensión profunda y a la optimización de los sistemas PSD para mezclas desafiantes como el azeótropo agua-HCl.

Integración Térmica en PSD: Maximizando la Eficiencia Energética

La eficiencia energética es una preocupación primordial en la industria química moderna. En este contexto, la integración térmica en los sistemas de destilación por cambio de presión ha atraído una considerable atención. La idea principal es utilizar el calor de una parte del proceso (por ejemplo, el condensador de una columna) para suministrar energía a otra parte (por ejemplo, el rehervidor de la otra columna). Esto puede conducir a ahorros energéticos significativos y a una reducción de los costos operativos.

Numerosas investigaciones se han centrado en métodos de PSD con integración térmica para la separación de mezclas azeotrópicas. Por ejemplo, se han diseñado procesos de PSD para la separación de metanol/trimetoxisilano que utilizan la integración de calor de las dos columnas que operan a diferentes presiones y temperaturas. También se han implementado procesos de PSD totalmente integrados térmicamente para separar mezclas azeotrópicas binarias de tetrahidrofurano y metanol, determinando esquemas de integración de calor basados en la composición de la alimentación. La integración térmica parcial también ha sido explorada para azeótropos de ebullición máxima como etilendiamina/agua, demostrando ventajas energéticas y económicas.

La comparación entre procesos PSD integrados térmicamente y convencionales ha revelado los beneficios de la integración de calor en términos de separación de azeótropos sensibles a la presión. Estos estudios no solo buscan optimizar el diseño del proceso, sino también minimizar la huella energética, haciendo que la producción química sea más sostenible y rentable.

Preguntas Frecuentes (FAQ)

¿Qué es un azeótropo?
Es una mezcla líquida de dos o más componentes que hierve a una temperatura constante y su vapor tiene la misma composición que el líquido, lo que impide su separación por destilación simple.

¿Por qué es tan difícil separar el azeótropo agua-HCl?
El azeótropo agua-HCl es de ebullición máxima, lo que significa que hierve a una temperatura superior a la de sus componentes puros y con una composición fija, impidiendo la purificación completa mediante destilación convencional.

¿Cuál es la composición azeotrópica del agua-HCl?
A 1 atmósfera, la composición azeotrópica es de 11.2 mol % de HCl (20.2% en peso) y hierve a 380 K. A 4 atmósferas, la composición es de 10 mol % de HCl (20% en peso) y hierve a 419 K.

¿Cómo funciona la destilación por cambio de presión (PSD)?
La PSD aprovecha que la composición del azeótropo varía con la presión. Utiliza dos columnas que operan a presiones diferentes para desplazar el punto azeotrópico y permitir la separación de los componentes puros sin añadir sustancias externas.

¿Cuáles son las ventajas de la PSD sobre otros métodos de separación de azeótropos?
La principal ventaja es que no requiere la adición de agentes arrastrantes o disolventes, evitando la contaminación del producto. Además, ofrece un gran potencial para el ahorro de energía mediante la integración térmica.

¿Por qué es importante separar el HCl del agua en el ciclo termoquímico Cu-Cl?
En el ciclo Cu-Cl, la hidrólisis produce una solución diluida de HCl, pero la unidad de electrólisis solo consume HCl concentrado. La separación del agua es crucial para concentrar el ácido y asegurar la eficiencia y el reciclaje de los productos químicos en el proceso de producción de hidrógeno.

Conclusión

La separación de mezclas azeotrópicas, como el desafiante sistema agua-HCl, es un pilar fundamental en la ingeniería química moderna. La destilación por cambio de presión (PSD) emerge como una solución excepcionalmente robusta y elegante, capaz de superar las limitaciones de los métodos tradicionales al explotar la dependencia de la composición azeotrópica con la presión. Esta técnica no solo garantiza la obtención de productos de alta pureza sin riesgo de contaminación por agentes externos, sino que también ofrece considerables oportunidades para la integración térmica y, en consecuencia, para una significativa reducción del consumo energético.

La relevancia del HCl concentrado en procesos como el ciclo termoquímico Cu-Cl para la producción de hidrógeno subraya la importancia crítica de estas tecnologías de separación. A medida que la industria avanza hacia prácticas más sostenibles y eficientes, la PSD se posiciona como una herramienta indispensable, demostrando cómo la innovación en los procesos de separación puede desbloquear nuevas vías para la producción de químicos esenciales y la energía limpia del futuro.
