Cálculo de la Corriente y Potencia de Cortocircuito

En el mundo de la electricidad, los cortocircuitos representan uno de los fenómenos más peligrosos y destructivos. Comprender su naturaleza, cómo se producen y, crucialmente, cómo calcular sus magnitudes, es indispensable para el diseño, la seguridad y la protección de cualquier instalación eléctrica. Aunque se hable de 'potencia de cortocircuito', en la práctica, el enfoque principal para el dimensionamiento de equipos y protecciones recae en la corriente de cortocircuito (Icc), que es la manifestación más directa y medible de este evento. Este artículo profundiza en los métodos y parámetros para calcular la Icc, sus implicaciones y cómo asegurar que los sistemas eléctricos puedan soportar o interrumpir estas condiciones extremas sin sufrir daños catastróficos.

Un cortocircuito se define como el contacto accidental o intencionado, a través de una impedancia relativamente baja, entre dos o más puntos de un circuito que normalmente operan a diferentes potenciales. Este evento provoca un aumento brusco e incontrolado de la corriente, que puede ser decenas o incluso cientos de veces superior a la corriente nominal de operación. Las consecuencias pueden ser devastadoras: desde daños térmicos y mecánicos severos a los equipos, hasta incendios, explosiones y riesgos directos para la vida humana. Por ello, un cálculo preciso de la Icc es la piedra angular para seleccionar adecuadamente los dispositivos de protección (interruptores automáticos, fusibles) y dimensionar los conductores, garantizando así la integridad de la instalación y la seguridad de las personas.

La Esencia del Cortocircuito: ¿Qué es y Por Qué Ocurre?

La corriente de cortocircuito (Icc) es un valor extremadamente elevado de corriente que se produce cuando existe un contacto accidental entre conductores de diferente tensión (fase-fase, fase-neutro o fase-tierra). Este fenómeno se debe a una drástica reducción de la impedancia del circuito en el punto de falla, limitando mínimamente el flujo de corriente. La Ley de Ohm (I = V/Z) es fundamental aquí: si la impedancia (Z) disminuye drásticamente, la corriente (I) se dispara.

Las causas de un cortocircuito son variadas y pueden incluir:

• Deterioro del aislamiento: El envejecimiento, daños mecánicos o sobrecalentamiento pueden comprometer el aislamiento de los cables, permitiendo el contacto directo entre conductores.
• Errores humanos: Conexiones incorrectas durante la instalación o el mantenimiento de equipos.
• Condiciones ambientales adversas: La humedad, la presencia de polvo conductor o la corrosión pueden crear puentes conductores.
• Sobrecargas prolongadas: Una corriente excesiva y constante puede sobrecalentar los conductores, dañando su aislamiento y derivando en un cortocircuito.
• Defectos en equipos: Fallos internos en transformadores, motores o cualquier otro dispositivo eléctrico.

El punto exacto donde se produce el cortocircuito en la red es crucial para determinar la magnitud de la corriente generada:

• Cortocircuito cerca del transformador: La corriente resultante será muy alta. Esto se debe a que la impedancia total del circuito desde la fuente hasta el punto de falla es mínima, ofreciendo poca oposición al flujo de corriente.
• Cortocircuito en el extremo de la línea: Si el cortocircuito se produce en un punto distante del transformador (aguas abajo), la impedancia total del circuito será mayor debido a la contribución de la resistencia y reactancia de la propia línea. Esto resultará en una corriente de cortocircuito menor en comparación con un fallo cercano al transformador.

Por esta razón, en los circuitos eléctricos interiores y en cualquier línea, es imprescindible considerar tanto la intensidad de cortocircuito máxima como la mínima:

• Corriente máxima: Se presenta al inicio del circuito o línea (más cerca del transformador), donde la impedancia es mínima.
• Corriente mínima: Se produce al final del circuito o línea, donde la impedancia es mayor.

Tipos de Cortocircuito

Los cortocircuitos pueden manifestarse de diferentes maneras, cada una con características y riesgos específicos:

• Cortocircuito tripolar: Ocurre cuando las tres fases de la instalación se conectan entre sí a través de una impedancia despreciable. Aunque no es el tipo más común, genera las corrientes de mayor valor. Por su simetría, es el caso de referencia para los cálculos de protección.
• Cortocircuito bipolar sin contacto a tierra: Se produce entre dos fases sin involucrar la tierra. La magnitud de la corriente es menor que en un cortocircuito tripolar pero aún significativa.
• Cortocircuito bipolar con contacto a tierra: Involucra dos fases y tierra. La corriente resultante puede variar dependiendo de la resistencia del punto de contacto con tierra.
• Cortocircuito unipolar a tierra: Es el tipo de defecto más común. Ocurre cuando una fase entra en contacto con tierra. Es fundamental para determinar las tensiones de defecto Vd en las masas y las protecciones contra contactos indirectos.
• Cortocircuito doble a tierra: Específico de sistemas IT (neutro aislado o conectado a tierra a través de una impedancia). Ocurre cuando hay un segundo defecto en una instalación que ya presenta un primer cortocircuito a tierra.

Parámetros Clave para el Cálculo de la Corriente de Cortocircuito

El comportamiento de la corriente durante un cortocircuito no es constante, sino que evoluciona rápidamente en los primeros instantes. Por ello, se definen varios parámetros para caracterizarla:

Corriente Permanente de Cortocircuito (Ik)

La Ik es el valor eficaz de la corriente que circula por el circuito después de que los fenómenos transitorios del cortocircuito han finalizado. Esta corriente se mantiene constante mientras persista la condición de cortocircuito y es fundamental para evaluar la capacidad de los conductores y otros componentes del sistema para soportar el calor generado durante el fallo.

Corriente de Cortocircuito Inicial Simétrica (Ik'')

La Ik'' es el valor eficaz de la corriente en el primer semiperíodo después de que se produce el cortocircuito. Cuando ocurre un cortocircuito, la corriente no alcanza instantáneamente su valor estable Ik. Pasa por un período transitorio donde sus valores varían rápidamente debido a las resistencias (R) y reactancias (X) del sistema. La mayor parte de la reactancia X se encuentra en la fuente de alimentación (bobinas del transformador), mientras que la mayor parte de la resistencia R se encuentra en los cables.

El período transitorio depende de la relación R/X:

• Cortocircuito cerca de la fuente de tensión: Se produce una relación R/X baja (alta reactancia en comparación con la resistencia), lo que prolonga el período transitorio.
• Cortocircuito lejos de la fuente de tensión: Se produce una relación R/X alta (resistencia más significativa), lo que acorta el período transitorio. Si el cortocircuito está suficientemente lejos, se puede considerar que Ik'' es igual a Ik.

La corriente de cortocircuito inicial simétrica Ik'' es crucial porque determina el Poder de Corte de los dispositivos de protección, como los interruptores automáticos y fusibles. Indica la corriente que estos dispositivos deben ser capaces de interrumpir de manera segura al comienzo del cortocircuito.

Corriente Máxima Asimétrica de Cortocircuito (Is)

También conocida como corriente de cresta, la Is corresponde al máximo valor instantáneo que puede alcanzar la corriente de cortocircuito en el instante inicial del fallo. Cuando ocurre un cortocircuito, puede existir una componente continua (asimétrica) de la corriente debido a la naturaleza inductiva del sistema. Esta componente se superpone a la corriente alterna (simétrica), afectando el valor máximo instantáneo. La corriente máxima asimétrica de cortocircuito Is es útil para determinar el Poder de Cierre de los interruptores automáticos y para definir los esfuerzos electrodinámicos que el sistema deberá soportar.

La fórmula para calcular Is es:

Is = K · √2 · Ik''

Donde:

• √2: representa el valor máximo instantáneo de la onda senoidal de corriente.
• K: es un factor que depende de la relación R/X del sistema, variando entre 1 y 2.
• Ik'': es la intensidad de cortocircuito inicial simétrica.

El factor K es mayor cuando la relación R/X es baja (cortocircuito cerca de la fuente), indicando una mayor asimetría y un pico de corriente más elevado. Esto se debe a que la componente continua tarda más en decaer en circuitos altamente inductivos.

El Régimen Transitorio de las Corrientes de Cortocircuito

El régimen transitorio de la corriente de cortocircuito es un fenómeno complejo caracterizado por una rápida evolución de la magnitud de la corriente en los primeros instantes del cortocircuito. La Icc que se produce en estos primeros momentos depende de varios factores:

• Punto donde se produce el cortocircuito: Cuanto más cerca esté el punto de cortocircuito de la fuente de alimentación, mayor será la corriente Icc (menor impedancia del circuito). En este caso, la mayor reactancia inductiva X respecto a R, genera oscilaciones en la Icc, especialmente en los primeros instantes.
• Valor instantáneo de la tensión en el momento del cortocircuito: El valor que tenga la tensión en el instante exacto en el que se produzca el cortocircuito también influye en la Icc.
• Si la tensión ‘u’ tiene un ángulo α = 90° (paso por el valor máximo): Se produce un cortocircuito simétrico. La intensidad de cortocircuito es igual a la corriente permanente desde el inicio, sin período transitorio significativo.
• Si la tensión ‘u’ tiene un ángulo α = 0° (paso por cero): El cortocircuito es asimétrico. Existe un período transitorio con una componente unidireccional (continua) en la intensidad de corriente, cuyo amortiguamiento es más rápido cuanto mayor es la relación R/X (mayor distancia al transformador). Este es el escenario más extremo y genera la corriente máxima asimétrica de cortocircuito Is.

Por todo ello, la corriente máxima asimétrica Is podrá variar entonces desde Is = √2 · I k '' (sin período transitorio) hasta Is = K · √2 · I k '' (con período transitorio), donde K puede llegar a 2 en el caso más desfavorable.

Poder de Corte y Poder de Cierre en Baja Tensión

En las instalaciones de baja tensión (BT), la rápida velocidad de actuación de los dispositivos de protección (interruptores automáticos o fusibles) y la distancia al transformador hacen que la consideración del régimen transitorio sea menos relevante para la selección de las protecciones, ya que los valores de Ik'' e Is proporcionan suficiente información para garantizar una protección efectiva.

• Selección del Poder de Corte: Es la capacidad de un dispositivo de protección para interrumpir la corriente de cortocircuito máxima sin sufrir daños. Se selecciona teniendo en cuenta la corriente de cortocircuito inicial simétrica Ik''.
• Selección del Poder de Cierre: Es la capacidad de un dispositivo de protección para cerrar y establecer un circuito en presencia de una corriente de cortocircuito. Se selecciona teniendo en cuenta la corriente máxima asimétrica de cortocircuito Is. Este parámetro es exclusivo de los interruptores automáticos y no aplica a los fusibles.

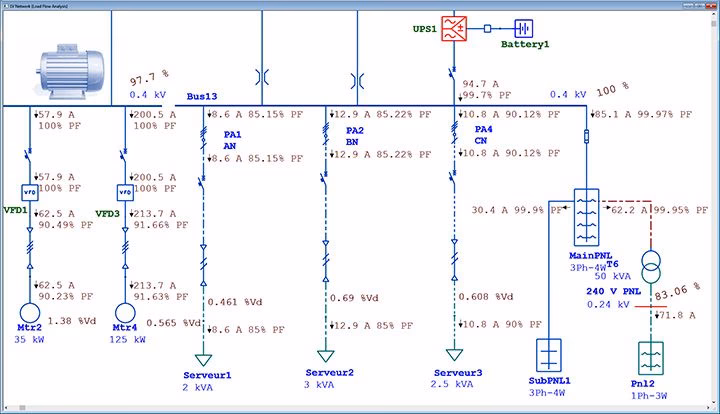

Cálculo de la Corriente de Cortocircuito en Instalaciones de Baja Tensión

El cálculo de la Icc en instalaciones de baja tensión es fundamental para dimensionar conductores y seleccionar dispositivos de protección. Existen dos métodos principales:

• Con datos de la red de baja tensión: Se asume que la potencia en el lado de alta tensión (AT) del transformador es infinita, lo que representa el caso más desfavorable (mayor Icc). Se necesitan datos del transformador y de todas las líneas hasta el punto de cortocircuito. La impedancia total del circuito (Zcc) se calcula como la suma de las impedancias del transformador (ZT) y las líneas (ZL), y luego se aplica la Ley de Ohm.
• Sin datos de la red de baja tensión: En muchos casos, la impedancia del circuito de alimentación no es conocida con precisión. Se utiliza un método simplificado basado en el anexo 3 de la guía técnica del REBT. Solo se necesitan datos de las líneas desde el origen de la instalación receptora (Caja General de Protección o Caja de Protección y Medida) hasta el punto de cortocircuito. Se calcula la resistencia de las líneas (RL) y se aplica la Ley de Ohm considerando un valor del 80% de la tensión de la red.

Ejemplo Práctico: Cálculo de la Corriente de Cortocircuito por Unidad

Para ilustrar el cálculo de la corriente de cortocircuito en un sistema de potencia, consideremos un ejemplo utilizando el método por unidad (pu):

Sistema: Un generador de 10 MVA, 11 kV; un transformador de 10 MVA, 11/0,4 kV; y un bus de 0,4 kV. Se produce una falla trifásica (3P) en el bus.

• Datos de los componentes:
• Generador: reactancia subtransitoria de 0.2 pu
• Transformador: reactancia de fuga de 0.1 pu
• Voltaje previo a la falla en el bus: 0.4 kV

1. Calcular los valores base:

• Potencia Base (Sbase): 10 MVA
• Tensión Base (Vbase): 11 kV (lado alto) y 0,4 kV (lado bajo)
• Corriente Base (Ibase):
• Lado alto: 10 MVA / (√3 * 11 kV) ≈ 0,525 kA (el texto original usa 10 MVA / 11 kV que es incorrecto para trifásico, pero seguiremos su lógica de ejemplo Ibase = Sbase / Vbase = 0,526 kA).
• Lado bajo: 10 MVA / (√3 * 0,4 kV) ≈ 14,43 kA (el texto original usa 10 MVA / 0,4 kV que es incorrecto para trifásico, pero seguiremos su lógica de ejemplo Ibase = Sbase / Vbase = 14,5 kA).
• Impedancia Base (Zbase): Vbase^2 / Sbase
• Lado alto: (11 kV)^2 / 10 MVA = 1,21 Ω
• Lado bajo: (0,4 kV)^2 / 10 MVA = 0,016 Ω

2. Calcular las impedancias por unidad (pu):

• Generador: 0,2 pu (ya está en pu)
• Transformador: 0,1 pu * (11 kV / 0,4 kV)^2 = 7,5625 pu (ajustando a base del lado de falla)

Nota: El cálculo del transformador por unidad debe hacerse referenciando su impedancia a la base del sistema en el lado donde se produce la falla. La reactancia de fuga del transformador de 0.1 pu ya está referida a su propia base. Si la impedancia del transformador de 0.1 pu se refiere a una base de 10 MVA y 0.4 kV (lado de BT), entonces no necesita conversión adicional para el lado de BT. El cálculo de 0.1 pu * (11 kV / 0.4 kV)^2 = 7.59 pu parece un error o una forma de referenciar una impedancia de un lado a otro de forma incorrecta para este tipo de cálculo de falla. Asumiremos que el 0.1 pu del transformador es en su propia base y que esa base es compatible con la base del sistema en el punto de falla, o que el ejemplo busca ilustrar una conversión de una base a otra si los pu no estuvieran en la misma base. Para este ejemplo, seguiremos el valor dado en el texto.

3. Calcular la impedancia total por unidad:

• Impedancia Total: 0,2 pu (Generador) + 7,59 pu (Transformador) = 7,79 pu

4. Calcular la corriente de cortocircuito:

• Corriente de Cortocircuito por unidad (Iccpu): 1 pu (Voltaje pre-falla) / 7,79 pu (Ztotal) = 0,128 pu
• Corriente de Cortocircuito real (Iccreal): Iccpu * I_base (lado bajo) = 0,128 pu * 14,5 kA = 1,856 kA

Este ejemplo, aunque simplificado, muestra la metodología para calcular la corriente de cortocircuito real, esencial para el diseño de las protecciones.

El Voltaje en un Cortocircuito

Durante un cortocircuito, el voltaje en el punto de falla tiende a caer bruscamente, acercándose a cero. Sin embargo, el comportamiento del voltaje dependerá del punto a analizar:

• En el punto de cortocircuito: Si se considera un contacto franco (impedancia nula), la diferencia de tensión o voltaje será cero.
• Aguas abajo del punto de cortocircuito: El voltaje también tenderá a disminuir significativamente, siendo nulo si el cortocircuito es franco.
• Aguas arriba del punto de cortocircuito: La caída de tensión se distribuirá a lo largo del cable, disminuyendo gradualmente desde el transformador hasta el punto de cortocircuito. La tensión en cualquier punto intermedio será menor que la tensión del transformador y mayor que la tensión en el punto de cortocircuito.

Daños y Riesgos de un Cortocircuito

Los cortocircuitos pueden ocasionar una serie de daños y riesgos significativos:

• Daños en equipos eléctricos: Cables quemados, interruptores, transformadores y otros componentes pueden sufrir daños irreparables, requiriendo costosas reparaciones o reemplazos.
• Incendios: El calor extremo generado por la alta corriente puede inflamar materiales cercanos como aislantes, plásticos o madera.
• Riesgos para las personas: Descargas eléctricas, explosiones o la proyección de partículas incandescentes representan un peligro directo.
• Interrupciones del servicio eléctrico: Los dispositivos de protección actúan para desconectar el circuito afectado, provocando apagones.
• Esfuerzos electrodinámicos: Se generan fuerzas electromagnéticas significativas entre los conductores, que pueden deformar o dañar componentes físicos como barras de distribución o soportes de cables.
• Pérdidas económicas: Además de los daños directos, pueden causar paradas no planificadas en procesos industriales, con la consiguiente pérdida de productividad.

Cortocircuito vs. Sobrecarga: Entendiendo las Diferencias

Aunque ambos son fallos eléctricos, es crucial diferenciar un cortocircuito de una sobrecarga:

¿Cómo se Detecta un Cortocircuito?

La detección de un cortocircuito es vital para mitigar sus efectos. Los métodos incluyen:

• Síntomas visibles o perceptibles:
• Chispas o arcos eléctricos: Indicativo de contacto directo.
• Humo u olor a quemado: El calor extremo daña cables y componentes.
• Disparo de protecciones: Si los interruptores automáticos o fusibles se disparan repetidamente.
• Uso de herramientas de medición:
• Multímetro (tester): En modo de medición de continuidad o resistencia (ohmímetro). Se desconecta la alimentación y se mide la resistencia entre los conductores. Una resistencia cercana a 0 Ω confirma el cortocircuito.
• Megóhmetro (medidor de aislamiento): Mide la resistencia de aislamiento de los cables. Una resistencia muy baja sugiere un fallo inminente en el aislamiento.

Preguntas Frecuentes sobre el Cálculo de Corrientes de Cortocircuito

¿Qué es la corriente de cortocircuito Icc y cómo se produce?

La intensidad de cortocircuito (Icc) es una corriente anormalmente elevada que surge cuando se produce un contacto accidental entre conductores de diferente potencial (fase-fase, fase-neutro o fase-tierra). Se produce debido a la drástica reducción de la impedancia del circuito. Sus principales riesgos son daños térmicos y mecánicos en las instalaciones, incendios y explosiones.

¿Cómo calcular la corriente de un cortocircuito?

La Icc se calcula utilizando la Ley de Ohm: Icc = V/Z, donde V es la tensión de la fuente de alimentación y Z es la impedancia del circuito de defecto (que incluye resistencia R y reactancia X). Hay métodos para sistemas con datos de red de baja tensión (asumiendo potencia infinita en AT) y sin datos de red (método simplificado del REBT).

¿Qué es un cortocircuito en un enchufe?

Es un fallo eléctrico donde los conductores internos del enchufe (fase y neutro) entran en contacto por mal aislamiento, conexiones defectuosas o daños. Esto crea un camino de muy baja resistencia, provocando una corriente extremadamente alta. Puede causar chispas, quemaduras, incendios y la actuación de las protecciones.

¿Qué es la corriente Ik en un cortocircuito?

La corriente permanente de cortocircuito (Ik) es el valor eficaz estable de corriente que persiste una vez que los fenómenos transitorios iniciales del cortocircuito han desaparecido. Es esencial para evaluar la capacidad de los conductores y protecciones para soportar el calor y los esfuerzos mecánicos durante el fallo.

¿Cómo es la corriente en un cortocircuito?

La corriente de cortocircuito (Icc) es un flujo masivo y abrupto de electricidad. Alcanza valores muy altos en un tiempo muy breve. Su magnitud depende de la ubicación del fallo (cerca o lejos del transformador) y del tipo de cortocircuito (tripolar, bipolar, unipolar). Presenta un régimen transitorio inicial (componente continua) y luego se estabiliza en un valor permanente.

¿Cuál es el voltaje de cortocircuito?

Durante un cortocircuito, el voltaje en el punto de fallo tiende a caer bruscamente, aproximándose a cero. Aguas abajo del punto de falla, el voltaje también disminuye significativamente. Aguas arriba, la caída de tensión se distribuye, siendo menor que la tensión del transformador y mayor que la tensión en el punto de cortocircuito.

¿Cuándo se genera un cortocircuito?

Un cortocircuito se genera cuando hay un contacto accidental entre conductores de diferente tensión. Las causas comunes incluyen fallos en el aislamiento (deterioro o daños), errores humanos (conexiones incorrectas), condiciones ambientales (humedad, polvo), sobrecargas que dañan el aislamiento y defectos internos en equipos eléctricos.

¿Qué daños puede ocasionar un cortocircuito?

Los daños incluyen la quema de cables y equipos, incendios por el calor generado, riesgos para las personas (descargas, explosiones), interrupciones del servicio eléctrico por la actuación de protecciones, esfuerzos electrodinámicos que deforman componentes físicos y pérdidas económicas debido a paradas de producción.

¿Por qué la corriente de cortocircuito es asimétrica?

La corriente de cortocircuito presenta un comportamiento asimétrico inicial debido a la superposición de una componente continua sobre la corriente alterna. Esta asimetría depende de la naturaleza inductiva del circuito (relación X/R) y del momento del fallo en el ciclo de tensión. Si el cortocircuito ocurre cuando la tensión pasa por cero, la asimetría es máxima, generando un valor de cresta (Is) significativamente mayor.

¿Cuáles son los tipos de cortocircuito?

Los tipos principales son: tripolar (3 fases), bipolar sin contacto a tierra (2 fases), bipolar con contacto a tierra (2 fases y tierra), unipolar a tierra (1 fase y tierra, el más común) y doble a tierra (segundo defecto a tierra en sistemas IT). Cada tipo tiene magnitudes de corriente y riesgos específicos.

¿Cómo se calcula la corriente de cortocircuito en transformadores?

La corriente de cortocircuito (Icc) en los bornes de salida del secundario de un transformador se calcula como: Icc = (I2n / ucc) * 100, donde I2n es la corriente nominal secundaria y ucc es la tensión porcentual de cortocircuito del transformador. I2n se obtiene de la potencia aparente (S) y la tensión nominal secundaria (V2n): I2n = S / (√3 * V2n).
