Armónicos Eléctricos: Cálculo, Medición y Soluciones

En el complejo mundo de la electricidad, la calidad de la energía es un factor crucial que a menudo se subestima hasta que surgen problemas. Uno de los fenómenos que más afectan esta calidad son los armónicos. Estos componentes indeseados pueden pasar desapercibidos en las mediciones convencionales, pero sus efectos pueden ser devastadores, desde el mal funcionamiento de circuitos de control hasta fallas completas de equipos costosos. Comprender qué son los armónicos, cómo se generan, cómo se miden y, lo que es más importante, cómo se mitigan, es esencial para garantizar la fiabilidad y eficiencia de cualquier sistema eléctrico. Este artículo profundiza en la naturaleza de los armónicos, proporcionando una guía completa para su detección y tratamiento.

Los armónicos representan una desviación de la forma de onda sinusoidal pura y fundamental de 60 Hz (o 50 Hz, según la región) que esperamos en nuestros sistemas de corriente alterna. Se manifiestan como corrientes y voltajes con frecuencias que son múltiplos enteros de la frecuencia fundamental. Por ejemplo, si la frecuencia fundamental es de 60 Hz, el tercer armónico será de 180 Hz (3 x 60 Hz), el quinto armónico de 300 Hz (5 x 60 Hz), y así sucesivamente. Aunque la energía se distribuye a la frecuencia fundamental, la presencia de armónicos distorsiona la forma de onda original, creando una serie de problemas que pueden afectar significativamente el rendimiento y la vida útil de los equipos eléctricos.

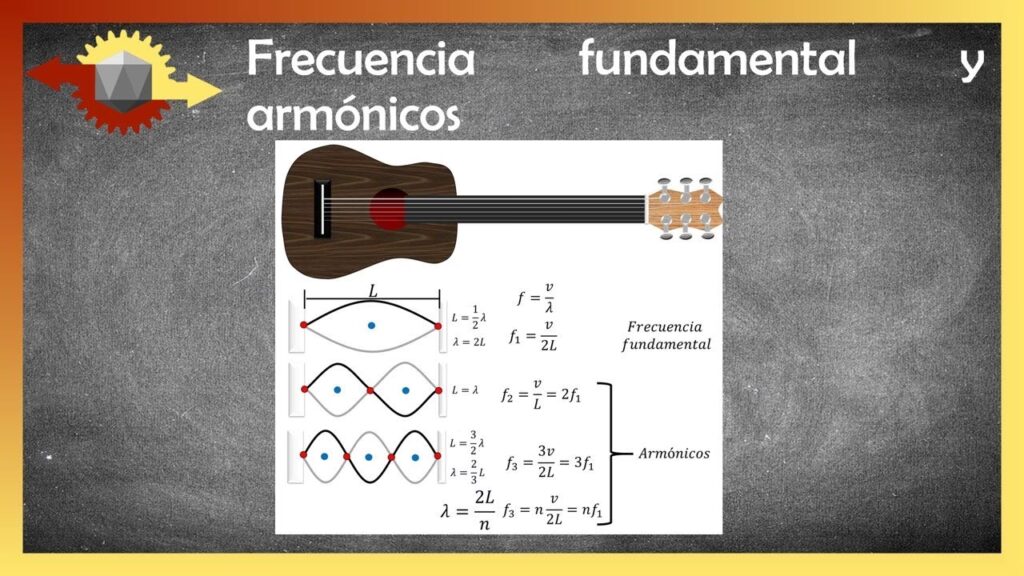

¿Qué son los Armónicos Eléctricos?

Los armónicos son, en esencia, distorsiones en la forma de onda de corriente o voltaje de un sistema eléctrico. Imagina la onda sinusoidal perfecta de la corriente alterna como una ola limpia y constante. Cuando aparecen los armónicos, es como si pequeñas olas adicionales, de diferentes tamaños y frecuencias, se superpusieran a la ola principal, deformándola. Estas 'olas' adicionales son las que llamamos armónicos. Se caracterizan por tener frecuencias que son múltiplos exactos de la frecuencia fundamental del sistema. La presencia de estas frecuencias adicionales es el resultado de la interacción de ciertos tipos de cargas con la red eléctrica.

La corriente eléctrica fluye en un circuito a múltiplos de la frecuencia fundamental de 60 hertz (Hz). Por ejemplo, una corriente que fluye en un circuito a 180 Hz es el tercer armónico (60 Hz multiplicado por 3). Estas corrientes no suelen ser indicadas por multímetros estándar de respuesta promedio, lo que significa que a menudo no se detectan hasta que empiezan a surgir problemas inusuales en el control y el equipo. La clave para identificarlos radica en el uso de herramientas de medición adecuadas que puedan capturar toda la complejidad de la forma de onda.

El Impacto de los Armónicos en los Sistemas Eléctricos

El impacto de los armónicos es vasto y puede afectar a casi todos los componentes de un sistema eléctrico, desde pequeños disparos de control hasta fallas completas de compresores y transformadores. Sorprendentemente, los armónicos son un problema que con bastante frecuencia puede pasarse por alto. Los problemas generados por las corrientes armónicas y su reflejo de vuelta al sistema de distribución eléctrica pueden incluir:

• Operación incorrecta de circuitos de control, llevando a comportamientos erráticos.
• Apagados defectuosos de enfriadoras y unidades de tratamiento de aire (UTA) controladas electrónicamente.
• Sobrecalentamiento de bobinas de solenoides, lo que requiere su reemplazo prematuro.
• Sobrecalentamiento de transformadores de 480 voltios (que suministran sistemas HVAC de 208Y/120 voltios), reduciendo su vida útil.
• Sobrecalentamiento de motores de ventiladores y bombas de agua fría, disminuyendo su eficiencia y acortando su vida operativa.
• Reducción de la eficiencia general del sistema eléctrico, aumentando el consumo de energía y los costos operativos.

Cuando diferentes frecuencias armónicas se combinan, pueden distorsionar la onda sinusoidal original de 60 Hz. Esta energía distorsionada en el punto de entrada de los equipos electrónicos puede causar disparos erróneos y alarmas que a veces ocurren en los circuitos de control. Algunos armónicos producirán calor excesivo, mientras que otros pueden generar un par inverso en los motores, reduciendo su eficiencia y provocando su sobrecalentamiento.

Fuentes de Armónicos: Las Cargas No Lineales

La principal causa de los armónicos son las cargas no lineales. Una carga se considera no lineal cuando la corriente que extrae no es proporcional al voltaje aplicado, o cuando la forma de onda de la corriente no se corresponde con la forma de onda del voltaje. Los equipos electrónicos modernos, por ejemplo, deben convertir la corriente alterna (CA) de 60 Hz suministrada en corriente continua (CC), ya que la electrónica opera con voltaje y corriente CC. El proceso de rectificación y conmutación dentro de estos dispositivos provoca que la corriente que extraen de la red no sea una onda sinusoidal pura, sino una serie de pulsos o formas de onda distorsionadas. Estas formas de onda distorsionadas contienen componentes armónicos que se reflejan de nuevo en el sistema de distribución eléctrica.

Ejemplos comunes de cargas no lineales incluyen:

• Variadores de frecuencia (VFD) utilizados para controlar la velocidad de los motores.
• Fuentes de alimentación conmutadas (SMPS) presentes en computadoras, televisores y otros dispositivos electrónicos.
• Luces LED y fluorescentes con balastos electrónicos.
• Cargadores de baterías.
• Sistemas de alimentación ininterrumpida (UPS).
• Hornos de arco y equipos de soldadura.

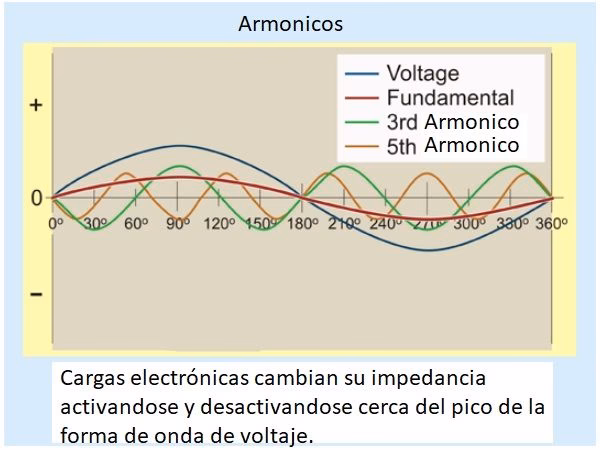

Los armónicos aparecen en un amplio espectro, pero generalmente disminuyen a medida que las frecuencias se hacen más y más altas. La observación de un conjunto de ondas sinusoidales de voltaje y corriente monofásicas extraídas por, por ejemplo, un variador de frecuencia (VFD), muestra claramente que la forma de onda de la corriente no se ajusta en absoluto a la forma de onda de voltaje aplicada. Estas cargas no lineales son las que producen las corrientes armónicas que fluyen hacia el sistema de distribución.

Medición de Armónicos: Herramientas y Métodos

Para identificar y cuantificar la presencia de armónicos, se requieren herramientas de medición específicas. La detección de armónicos no es tan sencilla como medir un voltaje o una corriente con un multímetro estándar, ya que estos dispositivos suelen estar diseñados para medir la componente fundamental de 60 Hz y no las frecuencias armónicas superiores.

Una forma útil de indicar problemas armónicos es comparar las lecturas de corriente de un medidor de respuesta promedio con las de un medidor de verdadero valor eficaz (true-RMS) de buena calidad en el mismo circuito. Un medidor de respuesta promedio especificará solo la corriente de 60 Hz, mientras que un medidor true-RMS puede indicar una combinación de corrientes de 60 Hz y armónicas. Si la lectura del medidor true-RMS es significativamente más alta que la del medidor de respuesta promedio, es un fuerte indicio de la presencia de armónicos.

Sin embargo, para una investigación más profunda y precisa, se necesitan herramientas más avanzadas:

• Pinza amperimétrica con capacidad de THD: Algunas pinzas amperimétricas modernas son capaces de indicar la Distorsión Armónica Total (THD). Para el voltaje, el THD no debe exceder el 5%. Para la corriente, el THD puede ser considerablemente más alto, dependiendo de la aplicación y los estándares.
• Analizador de calidad de energía: Para investigar a fondo la magnitud y los efectos de los armónicos individuales, un analizador de calidad de energía es la herramienta ideal. Estos analizadores están disponibles para circuitos monofásicos y trifásicos. Además de medir armónicos, registran otras perturbaciones que pueden causar el mal funcionamiento de los circuitos de control, como “hinchazones” (aumentos de voltaje) y “caídas” (disminuciones de voltaje), que pueden dañar equipos o causar apagados espurios y falsas alarmas en circuitos de VFD y PLC.

La medición de THD y los niveles armónicos debe realizarse en el punto de acoplamiento común (PCC), que es el punto en el que las cargas no lineales sospechosas de causar el problema se conectan al resto del sistema de distribución. Es crucial buscar un THD de voltaje que se acerque al 5% y verificar la presencia y los niveles de diferentes frecuencias armónicas.

Entendiendo la Distorsión Armónica Total (THD)

La Distorsión Armónica Total (THD, por sus siglas en inglés) es un indicador clave de la calidad de la energía. Representa la suma de todas las componentes armónicas en relación con la componente fundamental. Un valor de THD bajo indica una forma de onda casi sinusoidal, mientras que un valor alto sugiere una distorsión significativa. La THD puede calcularse tanto para la corriente (THDi) como para el voltaje (THDv).

La fórmula general para la THD es la siguiente:

THD = (√(V₂² + V₃² + V₄² + ... + V_n²) / V₁) * 100%

Donde V₁ es el valor RMS (raíz cuadrática media) de la componente fundamental y V_n es el valor RMS del n-ésimo armónico. Esta fórmula se aplica tanto para voltaje como para corriente.

La THD es un indicador importante de la calidad de la energía y puede afectar el rendimiento, la fiabilidad y la seguridad del sistema de alimentación y de los equipos y dispositivos conectados. Por lo tanto, existen algunos estándares y directrices que especifican niveles aceptables de THD para diferentes aplicaciones y escenarios.

Estándares y Límites de THD

Para mantener la calidad de la energía dentro de límites aceptables y prevenir los problemas asociados con los armónicos, se han establecido estándares internacionales. Uno de los más reconocidos es el estándar IEEE 519-2014, que proporciona límites de distorsión armónica para sistemas de energía eléctrica. Estos límites no son obligatorios, pero son ampliamente utilizados como valores de referencia para las buenas prácticas de calidad de la energía.

Según el estándar IEEE 519-2014, los límites de corriente en el Punto de Acoplamiento Común (PCC) dependen de la relación entre la corriente de cortocircuito y la corriente de carga de demanda máxima (Isc/IL).

Límites de Corriente Armónica (THDi) en el PCC (IEEE 519-2014)

De manera similar, para el voltaje en el PCC, los límites de THD dependen del nivel de voltaje del sistema:

Límites de Voltaje Armónico (THDv) en el PCC (IEEE 519-2014)

Estos límites son guías importantes. Otras normas y directrices pueden tener límites diferentes o más específicos según la aplicación y la región, por lo que siempre es recomendable consultar los estándares aplicables a cada caso particular.

Solución de Problemas y Mitigación de Armónicos

Cuando se detectan armónicos excesivos en un sistema eléctrico, es crucial actuar para mitigar sus efectos. El primer paso es identificar la causa raíz del problema y aislar la fuente. Si el diagnóstico rutinario no revela el problema, se debe considerar la presencia de armónicos. Una vez identificados, hay varias estrategias para su mitigación:

• Filtros Armónicos: Una de las soluciones más comunes y efectivas es la instalación de filtros armónicos. Estos dispositivos se colocan lo más cerca posible del equipo que produce las corrientes armónicas. Existen varios tipos de filtros, incluyendo filtros pasivos, activos e híbridos, cada uno diseñado para diferentes escenarios y niveles de distorsión. Un consultor de ingeniería o el fabricante del equipo pueden recomendar el filtro más adecuado.
• Transformadores de Aislamiento: Otra alternativa es aislar el equipo problemático utilizando un transformador de aislamiento. Estos transformadores ayudan a evitar que las corrientes armónicas generadas por una carga no lineal se propaguen al resto del sistema.
• Reubicación de Cargas: En algunos casos, simplemente reubicar la carga no lineal que causa el problema o el circuito afectado a otro panel de distribución puede ayudar. Por ejemplo, si los controles afectados se suministran desde el mismo tablero de distribución que la carga no lineal que causa el problema, mover el circuito de control a otro tablero puede aliviar el problema. Los problemas armónicos tienden a disminuir a medida que uno se aleja de la carga no lineal.
• Sobredimensionamiento de Equipos: Aunque no es una solución ideal, en algunos casos se puede optar por sobredimensionar ciertos equipos (como transformadores o cables) para que puedan soportar el calor adicional generado por los armónicos sin sobrecalentarse. Sin embargo, esta no es una solución eficiente energéticamente ni económicamente a largo plazo.
• Diseño de Sistemas: En proyectos nuevos, considerar la presencia de cargas no lineales desde la fase de diseño puede ayudar a prevenir problemas futuros. Esto puede incluir el uso de transformadores con factor K, que están diseñados para manejar corrientes armónicas sin sobrecalentarse.

Es fundamental revisar cada caso individualmente antes de tomar una decisión sobre un curso de acción, ya que la solución óptima dependerá de la magnitud del problema, el tipo de equipo afectado y la estructura del sistema eléctrico.

Preguntas Frecuentes sobre Armónicos

¿Cómo se calculan los armónicos?

Los armónicos no se calculan directamente en el sentido de una fórmula simple aplicada a un valor único. En cambio, se identifican y cuantifican mediante un análisis de Fourier de la forma de onda de corriente o voltaje. Este análisis descompone la forma de onda compleja en sus componentes de frecuencia individuales, que incluyen la fundamental y los múltiplos enteros de la fundamental (los armónicos). La Distorsión Armónica Total (THD) es un cálculo derivado de estos componentes individuales, utilizando la fórmula que relaciona los valores RMS de los armónicos con el valor RMS de la fundamental.

¿Cuál es la fórmula de los armónicos?

No existe una única 'fórmula de los armónicos' en el sentido de una ecuación que los genere. Más bien, se utilizan fórmulas para cuantificar su impacto o su presencia. La fórmula más relevante en este contexto es la de la Distorsión Armónica Total (THD), que mide la distorsión global de una forma de onda debido a la suma de todos los armónicos presentes. La fórmula es: THD = (√(V₂² + V₃² + V₄² + ... + V_n²) / V₁) * 100%, donde V_n es el valor RMS del n-ésimo armónico y V₁ es el valor RMS de la fundamental.

¿Cómo se miden los armónicos?

Los armónicos se miden utilizando equipos especializados. Los multímetros estándar de respuesta promedio no son adecuados, ya que solo miden la componente fundamental de 60 Hz. Para detectar armónicos, se necesita un medidor de verdadero valor eficaz (true-RMS) para ver el impacto combinado de la fundamental y los armónicos. Para un análisis detallado de cada componente armónica individual y el cálculo de la THD, se utilizan pinzas amperimétricas capaces de medir THD o, preferiblemente, analizadores de calidad de energía. Estos dispositivos pueden mostrar el espectro de frecuencias y los niveles de cada armónico.

¿Cómo calcular el THDi?

Para calcular el THDi (Distorsión Armónica Total de Corriente), se necesita un analizador de calidad de energía que pueda descomponer la forma de onda de corriente en sus componentes armónicas. El analizador medirá el valor RMS de la corriente fundamental (I₁) y los valores RMS de cada armónico de corriente (I₂, I₃, I₄, etc.). Con estos valores, se aplica la fórmula: THDi = (√(I₂² + I₃² + I₄² + ... + I_n²) / I₁) * 100%. Los analizadores modernos realizan este cálculo automáticamente y muestran el resultado directamente.

Conclusión

Los armónicos son un desafío invisible pero significativo para la calidad de la energía en los sistemas eléctricos modernos. A medida que la dependencia de las cargas no lineales, como la electrónica de potencia y los variadores de frecuencia, continúa creciendo, la prevalencia de los armónicos también aumenta. Ignorar su presencia puede llevar a un sinfín de problemas, desde la reducción de la eficiencia energética y el sobrecalentamiento de equipos hasta fallas costosas y paradas de producción. La clave para gestionar los armónicos radica en la comprensión de sus causas, la utilización de herramientas de medición adecuadas para su detección y la implementación de soluciones efectivas, como los filtros armónicos, transformadores de aislamiento o reubicación estratégica de cargas. Invertir en el monitoreo y la mitigación de armónicos no es solo una cuestión de cumplimiento normativo, sino una estrategia vital para proteger la vida útil de los equipos, optimizar la eficiencia operativa y garantizar la fiabilidad a largo plazo de cualquier infraestructura eléctrica.
